1. A placa-mãe é responsável por interconectar os principais componentes de um computador, como o processador, memória RAM, slots de vídeo e áudio. 2. Componentes importantes da placa-mãe incluem os slots de memória RAM, barramentos como PCI e AGP, soquetes para o processador e chips de controle. 3. Além da placa-mãe, outros componentes essenciais de um computador são o processador, memória RAM, fonte de alimentação e unidades de armazenamento como o
Mais conteúdo relacionado
Placa mãe e seus componentes
- 1. 1 PLACA-MÃEE SEUS COMPONENTES RonaldoMelo de Oliveira Natal-RN 2016
- 2. 2 Sumário Introdução ..................................................................................................................................... 2 Slotsde memória (RAM)........................................................................................................ 4 Barramentos ............................................................................................................................ 4 Soquetes.................................................................................................................................... 5 Chipset...................................................................................................................................... 6 Placas Onboard ....................................................................................................................... 6 Placas Offboard....................................................................................................................... 7 Processador ................................................................................................................................... 8 Memória RAM.............................................................................................................................. 9 Conector de Alimentação............................................................................................................ 10 Fonte de alimentação................................................................................................................... 10 HD............................................................................................................................................... 11 Como funciona....................................................................................................................... 12 Conclusão.................................................................................................................................... 12 Referências:................................................................................................................................. 13

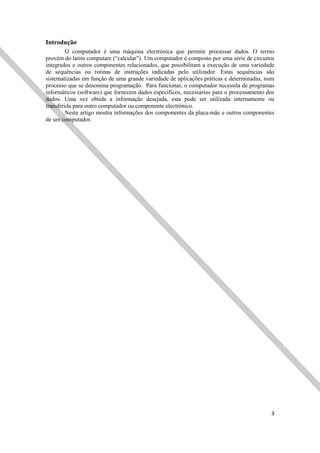

- 3. 3 Introdução O computador éuma máquina electrónica que permite processar dados. O termo provém do latim computare (“calcular”). Um computador é composto por uma série de circuitos integrados e outros componentes relacionados, que possibilitam a execução de uma variedade de sequências ou rotinas de instruções indicadas pelo utilizador. Estas sequências são sistematizadas em função de uma grande variedade de aplicações práticas e determinadas, num processo que se denomina programação. Para funcionar, o computador necessita de programas informáticos (software) que fornecem dados específicos, necessários para o processamento dos dados. Uma vez obtida a informação desejada, esta pode ser utilizada internamente ou transferida para outro computador ou componente electrónico. Neste artigo mostra informações dos componentes da placa-mãe e outros componentes de um computador.

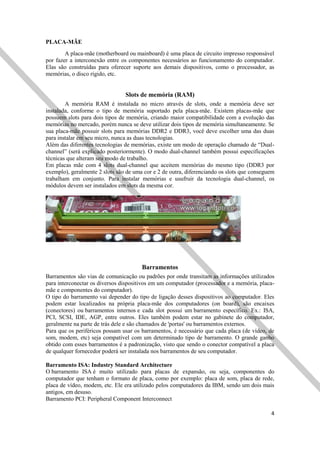

- 4. 4 PLACA-MÃE A placa-mãe (motherboardou mainboard) é uma placa de circuito impresso responsável por fazer a interconexão entre os componentes necessários ao funcionamento do computador. Elas são construídas para oferecer suporte aos demais dispositivos, como o processador, as memórias, o disco rígido, etc. Slots de memória (RAM) A memória RAM é instalada no micro através de slots, onde a memória deve ser instalada, conforme o tipo de memória suportado pela placa-mãe. Existem placas-mãe que possuem slots para dois tipos de memória, criando maior compatibilidade com a evolução das memórias no mercado, porém nunca se deve utilizar dois tipos de memória simultaneamente. Se sua placa-mãe possuir slots para memórias DDR2 e DDR3, você deve escolher uma das duas para instalar em seu micro, nunca as duas tecnologias. Além das diferentes tecnologias de memórias, existe um modo de operação chamado de “Dual- channel” (será explicado posteriormente). O modo dual-channel também possui especificações técnicas que alteram seu modo de trabalho. Em placas mãe com 4 slots dual-channel que aceitem memórias do mesmo tipo (DDR3 por exemplo), geralmente 2 slots são de uma cor e 2 de outra, diferenciando os slots que conseguem trabalham em conjunto. Para instalar memórias e usufruir da tecnologia dual-channel, os módulos devem ser instalados em slots da mesma cor. Barramentos Barramentos são vias de comunicação ou padrões por onde transitam as informações utilizados para interconectar os diversos dispositivos em um computador (processador e a memória, placa- mãe e componentes do computador). O tipo do barramento vai depender do tipo de ligação desses dispositivos ao computador. Eles podem estar localizados na própria placa-mãe dos computadores (on board), são encaixes (conectores) ou barramentos internos e cada slot possui um barramento específico. Ex.: ISA, PCI, SCSI, IDE, AGP, entre outros. Eles também podem estar no gabinete do computador, geralmente na parte de trás dele e são chamados de 'portas' ou barramentos externos. Para que os periféricos possam usar os barramentos, é necessário que cada placa (de vídeo, de som, modem, etc) seja compatível com um determinado tipo de barramento. O grande ganho obtido com esses barramentos é a padronização, visto que sendo o conector compatível a placa de qualquer fornecedor poderá ser instalada nos barramentos de seu computador. Barramento ISA: Industry Standard Architecture O barramento ISA é muito utilizado para placas de expansão, ou seja, componentes do computador que tenham o formato de placa, como por exemplo: placa de som, placa de rede, placa de vídeo, modem, etc. Ele era utilizado pelos computadores da IBM, sendo um dois mais antigos, em desuso. Barramento PCI: Peripheral Component Interconnect

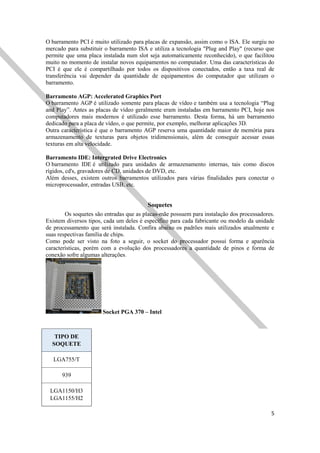

- 5. 5 O barramento PCIé muito utilizado para placas de expansão, assim como o ISA. Ele surgiu no mercado para substituir o barramento ISA e utiliza a tecnologia "Plug and Play" (recurso que permite que uma placa instalada num slot seja automaticamente reconhecido), o que facilitou muito no momento de instalar novos equipamentos no computador. Uma das características do PCI é que ele é compartilhado por todos os dispositivos conectados, então a taxa real de transferência vai depender da quantidade de equipamentos do computador que utilizam o barramento. Barramento AGP: Accelerated Graphics Port O barramento AGP é utilizado somente para placas de vídeo e também usa a tecnologia “Plug and Play”. Antes as placas de vídeo geralmente eram instaladas em barramento PCI, hoje nos computadores mais modernos é utilizado esse barramento. Desta forma, há um barramento dedicado para a placa de vídeo, o que permite, por exemplo, melhorar aplicações 3D. Outra característica é que o barramento AGP reserva uma quantidade maior de memória para armazenamento de texturas para objetos tridimensionais, além de conseguir acessar essas texturas em alta velocidade. Barramento IDE: Intergrated Drive Electronics O barramento IDE é utilizado para unidades de armazenamento internas, tais como discos rígidos, cd's, gravadores de CD, unidades de DVD, etc. Além desses, existem outros barramentos utilizados para várias finalidades para conectar o microprocessador, entradas USB, etc. Soquetes Os soquetes são entradas que as placas-mãe possuem para instalação dos processadores. Existem diversos tipos, cada um deles é específico para cada fabricante ou modelo da unidade de processamento que será instalada. Confira abaixo os padrões mais utilizados atualmente e suas respectivas família de chips. Como pode ser visto na foto a seguir, o socket do processador possui forma e aparência características, porém com a evolução dos processadores a quantidade de pinos e forma de conexão sofre algumas alterações. Socket PGA 370 – Intel TIPO DE SOQUETE LGA755/T 939 LGA1150/H3 LGA1155/H2

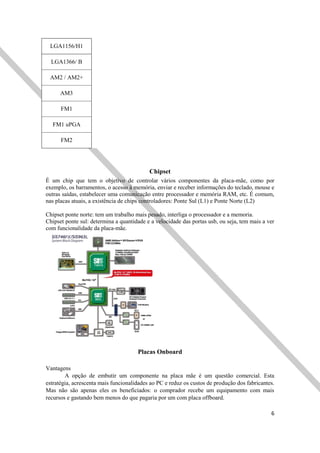

- 6. 6 LGA1156/H1 LGA1366/ B AM2 /AM2+ AM3 FM1 FM1 uPGA FM2 Chipset É um chip que tem o objetivo de controlar vários componentes da placa-mãe, como por exemplo, os barramentos, o acesso à memória, enviar e receber informações do teclado, mouse e outras saídas, estabelecer uma comunicação entre processador e memória RAM, etc. É comum, nas placas atuais, a existência de chips controladores: Ponte Sul (L1) e Ponte Norte (L2) Chipset ponte norte: tem um trabalho mais pesado, interliga o processador e a memoria. Chipset ponte sul: determina a quantidade e a velocidade das portas usb, ou seja, tem mais a ver com funcionalidade da placa-mãe. Placas Onboard Vantagens A opção de embutir um componente na placa mãe é um questão comercial. Esta estratégia, acrescenta mais funcionalidades ao PC e reduz os custos de produção dos fabricantes. Mas não são apenas eles os beneficiados: o comprador recebe um equipamento com mais recursos e gastando bem menos do que pagaria por um com placa offboard.
- 7. 7 Outra vantagem estáno fato de serem mais comuns e, assim, reconhecidas automaticamente pela maior parte dos sistemas operacionais modernos. Além disso, por serem simples, consomem bem menos energia e, consequentemente, geram menos calor no gabinete. Localização das saídas de placas onboard e offboard Placas Offboard Vantagens As placas de vídeo offboard permitem que os usuários montem sua própria configuração, definindo a quantidade de memória e ajustando acordo com a sua necessidade. Como elas utilizam um processador independente, o do computador fica livre para cuidar de outras tarefas e o desempenho geral do equipamento fica bem melhor. Esse tipo de placa também traz suporte a alguns recursos que não são encontrados em modelos onboard, como gráficos em 3D, por exemplo. É necessário fazer um certo investimento para colocar uma placa de vídeo offboard no PC, afinal, elas costumam ser caras. Além do custo, é preciso ter um conector especifico disponível na placa mãe para conectá-la. Em relação ao software, é preciso instalar os drivers fornecidos pela fabricante da placa. Mesmo que o hardware seja reconhecido e instalado pelo sistema operacional, o ideal é baixar a última versão dos programas da placa, para aproveitar ao máximo seus recursos. Geforce GTX 660 é uma opção de placa de vídeo de médio desempenho Qual a melhor escolha? Com tudo esclarecido, fica mais fácil descobrir qual o tipo placa escolher. Quem deseja reduzir o custo do computador, não tem como principal foco jogos avançados ou assistir filmes em alta definição, o modelo onboard é a melhor opção. Para usuários que gostam de games online, precisam de recursos 3D avançados ou trabalham com edição de vídeo, uma offboard será a melhor escolha. Quem optar por uma placa offboard, precisa decidir qual marca e modelo específico comprar. Embora existam várias fabricantes, atualmente, destacam-se aquelas da Nvidia e da ATI. Esta

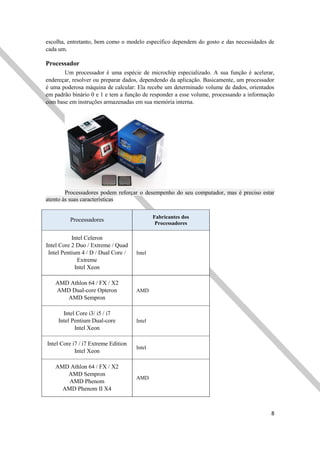

- 8. 8 escolha, entretanto, bemcomo o modelo específico dependem do gosto e das necessidades de cada um. Processador Um processador é uma espécie de microchip especializado. A sua função é acelerar, endereçar, resolver ou preparar dados, dependendo da aplicação. Basicamente, um processador é uma poderosa máquina de calcular: Ela recebe um determinado volume de dados, orientados em padrão binário 0 e 1 e tem a função de responder a esse volume, processando a informação com base em instruções armazenadas em sua memória interna. Processadores podem reforçar o desempenho do seu computador, mas é preciso estar atento às suas características Processadores Fabricantes dos Processadores Intel Celeron Intel Core 2 Duo / Extreme / Quad Intel Pentium 4 / D / Dual Core / Extreme Intel Xeon Intel AMD Athlon 64 / FX / X2 AMD Dual-core Opteron AMD Sempron AMD Intel Core i3/ i5 / i7 Intel Pentium Dual-core Intel Xeon Intel Intel Core i7 / i7 Extreme Edition Intel Xeon Intel AMD Athlon 64 / FX / X2 AMD Sempron AMD Phenom AMD Phenom II X4 AMD

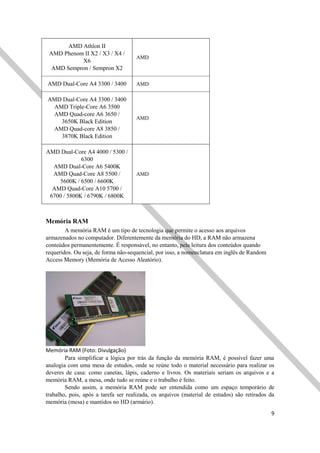

- 9. 9 AMD Athlon II AMDPhenom II X2 / X3 / X4 / X6 AMD Sempron / Sempron X2 AMD AMD Dual-Core A4 3300 / 3400 AMD AMD Dual-Core A4 3300 / 3400 AMD Triple-Core A6 3500 AMD Quad-core A6 3650 / 3650K Black Edition AMD Quad-core A8 3850 / 3870K Black Edition AMD AMD Dual-Core A4 4000 / 5300 / 6300 AMD Dual-Core A6 5400K AMD Quad-Core A8 5500 / 5600K / 6500 / 6600K AMD Quad-Core A10 5700 / 6700 / 5800K / 6790K / 6800K AMD Memória RAM A memória RAM é um tipo de tecnologia que permite o acesso aos arquivos armazenados no computador. Diferentemente da memória do HD, a RAM não armazena conteúdos permanentemente. É responsável, no entanto, pela leitura dos conteúdos quando requeridos. Ou seja, de forma não-sequencial, por isso, a nomenclatura em inglês de Random Access Memory (Memória de Acesso Aleatório). Memória RAM (Foto: Divulgação) Para simplificar a lógica por trás da função da memória RAM, é possível fazer uma analogia com uma mesa de estudos, onde se reúne todo o material necessário para realizar os deveres de casa: como canetas, lápis, caderno e livros. Os materiais seriam os arquivos e a memória RAM, a mesa, onde tudo se reúne e o trabalho é feito. Sendo assim, a memória RAM pode ser entendida como um espaço temporário de trabalho, pois, após a tarefa ser realizada, os arquivos (material de estudos) são retirados da memória (mesa) e mantidos no HD (armário).

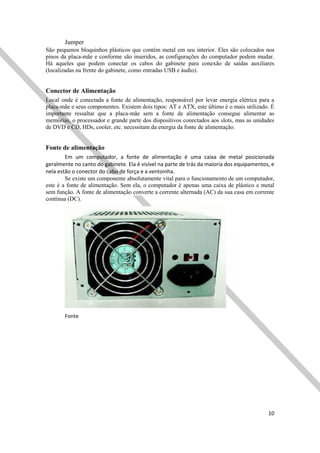

- 10. 10 Jumper São pequenos bloquinhosplásticos que contém metal em seu interior. Eles são colocados nos pinos da placa-mãe e conforme são inseridos, as configurações do computador podem mudar. Há aqueles que podem conectar os cabos do gabinete para conexão de saídas auxiliares (localizadas na frente do gabinete, como entradas USB e áudio). Conector de Alimentação Local onde é conectada a fonte de alimentação, responsável por levar energia elétrica para a placa-mãe e seus componentes. Existem dois tipos: AT e ATX, este último é o mais utilizado. É importante ressaltar que a placa-mãe sem a fonte de alimentação consegue alimentar as memórias, o processador e grande parte dos dispositivos conectados aos slots, mas as unidades de DVD e CD, HDs, cooler, etc. necessitam da energia da fonte de alimentação. Fonte de alimentação Em um computador, a fonte de alimentação é uma caixa de metal posicionada geralmente no canto do gabinete. Ela é visível na parte de trás da maioria dos equipamentos, e nela estão o conector do cabo de força e a ventoinha. Se existe um componente absolutamente vital para o funcionamento de um computador, este é a fonte de alimentação. Sem ela, o computador é apenas uma caixa de plástico e metal sem função. A fonte de alimentação converte a corrente alternada (AC) da sua casa em corrente contínua (DC). Fonte

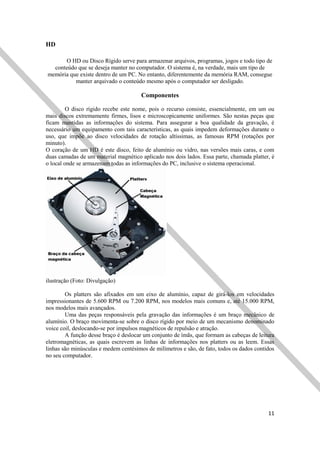

- 11. 11 HD O HD ouDisco Rígido serve para armazenar arquivos, programas, jogos e todo tipo de conteúdo que se deseja manter no computador. O sistema é, na verdade, mais um tipo de memória que existe dentro de um PC. No entanto, diferentemente da memória RAM, consegue manter arquivado o conteúdo mesmo após o computador ser desligado. Componentes O disco rígido recebe este nome, pois o recurso consiste, essencialmente, em um ou mais discos extremamente firmes, lisos e microscopicamente uniformes. São nestas peças que ficam mantidas as informações do sistema. Para assegurar a boa qualidade da gravação, é necessário um equipamento com tais características, as quais impedem deformações durante o uso, que impõe ao disco velocidades de rotação altíssimas, as famosas RPM (rotações por minuto). O coração de um HD é este disco, feito de alumínio ou vidro, nas versões mais caras, e com duas camadas de um material magnético aplicado nos dois lados. Essa parte, chamada platter, é o local onde se armazenam todas as informações do PC, inclusive o sistema operacional. ilustração (Foto: Divulgação) Os platters são afixados em um eixo de alumínio, capaz de girá-los em velocidades impressionantes de 5.600 RPM ou 7.200 RPM, nos modelos mais comuns e, até 15.000 RPM, nos modelos mais avançados. Uma das peças responsáveis pela gravação das informações é um braço mecânico de alumínio. O braço movimenta-se sobre o disco rígido por meio de um mecanismo denominado voice coil, deslocando-se por impulsos magnéticos de repulsão e atração. A função desse braço é deslocar um conjunto de ímãs, que formam as cabeças de leitura eletromagnéticas, as quais escrevem as linhas de informações nos platters ou as leem. Essas linhas são minúsculas e medem centésimos de milímetros e são, de fato, todos os dados contidos no seu computador.

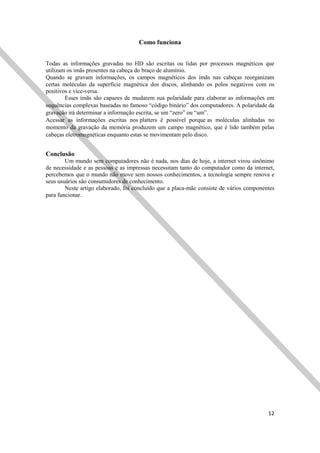

- 12. 12 Como funciona Todas asinformações gravadas no HD são escritas ou lidas por processos magnéticos que utilizam os imãs presentes na cabeça do braço de alumínio. Quando se gravam informações, os campos magnéticos dos ímãs nas cabeças reorganizam certas moléculas da superfície magnética dos discos, alinhando os polos negativos com os positivos e vice-versa. Esses ímãs são capazes de mudarem sua polaridade para elaborar as informações em sequências complexas baseadas no famoso “código binário” dos computadores. A polaridade da gravação irá determinar a informação escrita, se um “zero” ou “um”. Acessar as informações escritas nos platters é possível porque as moléculas alinhadas no momento da gravação da memória produzem um campo magnético, que é lido também pelas cabeças eletromagnéticas enquanto estas se movimentam pelo disco. Conclusão Um mundo sem computadores não é nada, nos dias de hoje, a internet virou sinônimo de necessidade e as pessoas e as impressas necessitam tanto do computador como da internet, percebemos que o mundo não move sem nossos conhecimentos, a tecnologia sempre renova e seus usuários são consumidores de conhecimento. Neste artigo elaborado, foi concluído que a placa-mãe consiste de vários componentes para funcionar.
