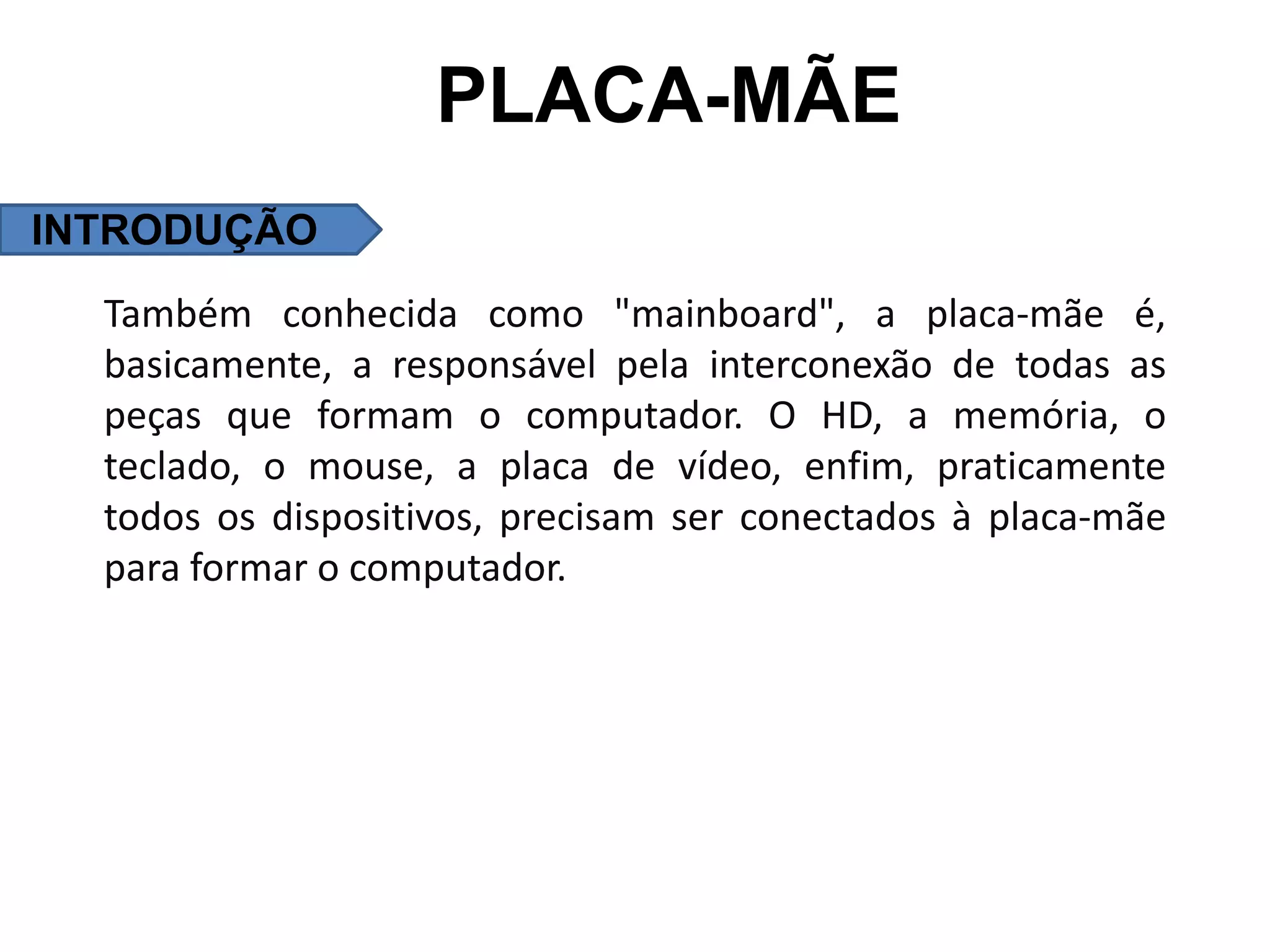

PLACA-MÃE
INTRODUÇÃO
  Também conhecida como "mainboard", a placa-mãe é,
  basicamente, a responsável pela interconexão de todas as
  peças que formam o computador. O HD, a memória, o
  teclado, o mouse, a placa de vídeo, enfim, praticamente
  todos os dispositivos, precisam ser conectados à placa-mãe
  para formar o computador.
PLACA-MÃE
HISTÓRIA
 A primeira placa-mãe apareceu em um computador da IBM
 em 1982. O design que a IBM criou ainda é o que vemos nas
 placas mãe de hoje em dia – um número de portas e slots
 feitos para diferentes tipos de hardwares. Esse design mais
 tarde foi usado pela Apple no seu computador Apple II. O
 Apple II foi um que inovou quando o assunto era adicionar
 novos periféricos no computador com maior facilidade, e com
 isso o mercado de peças de computador foi aberto e assim
 podemos ter toda essa variedade nos dias de hoje.
Placa mãe
PLACA-MÃE
CONTROLADO
    RES
    On-board: como o próprio nome diz, o componente on-
  board vem diretamente conectado aos circuitos da placa
  mãe, funcionando em sincronia e usando capacidade do
  processador e memória RAM quando se trata de vídeo, som,
  modem e rede. Tem como maior objetivo diminuir o preço
  das placas ou componentes, mas em caso de defeito o
  dispositivo não será recuperável, como normalmente as
  placas vem com slots disponíveis a solução seria a
  substituição por uma placa.
PLACA-MÃE
CONTROLADO
    RES
    Off-board: são os componentes ou circuitos que funcionam
  independentemente da placa mãe e por isso, são separados,
  tendo sua própria forma de trabalhar e não usando o
  processador, geralmente, quando vídeo, som, modem ou
  rede, o dispositivo é "ligado" a placa-mãe usando os slots de
  expansão para isso, têm um preço mais elevado que os
  dispositivos on-board, sendo quase que totalmente o
  contrário em todos os aspectos do tipo on-board, ou seja,
  praticamente todo o processamento é realizado pelo próprio
  chipset encontrado na placa do dispositivo.
PLACA-MÃE
CONTROLADO
    RES
PLACA-MÃE
MODELOS
  AT
      AT é a sigla para Advanced Tecnology.Trata-se de um tipo de
   placa-mãe já antiga. Seu uso foi constante de 1983 até 1996.
   Um dos fatores que contribuíram para que o padrão AT
   deixasse de ser usado (e o ATX fosse criado), é o espaço interno
   reduzido, que com a instalação dos vários cabos do
   computador (flat cable, alimentação), dificultavam a circulação
   de ar, acarretando, em alguns casos danos permanentes à
   máquina devido ao super aquecimento.
PLACA-MÃE
AT
PLACA-MÃE
MODELOS
  ATX
      ATX é a sigla para (Advanced Technology Extended). Pelo
   nome, é possível notar que trata-se do padrão AT aperfeiçoado.
   Um dos principais desenvolvedores do ATX foi a Intel. O
   objetivo do ATX foi de solucionar os problemas do padrão AT
   (citados anteriormente), o padrão apresenta uma série de
   melhorias em relação ao anterior. Atualmente a maioria dos
   computadores novos vêm baseados neste padrão. Quanto à
   fonte de alimentação, encontramos melhoras significativas. A
   começar pelo conector de energia ligado à placa-mãe. Ao
   contrário do padrão AT, não é possível encaixar o plug de forma
   invertida. Cada orifício do conector possui um formato, que
   dificulta o encaixe errado.
PLACA-MÃE
ATX
PLACA-MÃE
COMPONENTE
    S
    Existem alguns componentes que são extremamente
  importantes e que não mudam, quer dizer que em qualquer placa-
  mãe esses componentes estarão presentes, são eles:

       Soquete para o processador;
       Slots;
       Conectores;
       BIOS, CMOS;
       Bateria;
       CHIPSET (Norte e Sul).

  Vamos explicar cada um desses componentes, função, importância.
PLACA-MÃE
SOQUETE
 O processador fica encaixado no soquete devendo observar
 que uma placa-mãe não aceita qualquer tipo de processador,
 pois é desenvolvida para soquetes específicos. Cada tipo de
 processador tem características que o diferenciam de outros
 modelos, a quantidade de pinos, por exemplo, ou o
 barramento da ponte norte. Assim sendo, a placa-mãe deve
 ser desenvolvida para aceitar determinados processadores.
PLACA-MÃE
SOQUETE
PLACA-MÃE
SLOTS
Slot é um termo em inglês para designar ranhura,
fenda, conector, encaixe ou espaço. Sua função é ligar
os periféricos ao barramento e suas velocidades são
correspondentes as do seus respectivos barramentos.
Nas placas-mãe são encontrados vários slots para o
encaixe de placas (memória, vídeo, som, modem e
rede por exemplo).
Alguns exemplos de slots: ISA, PCI, AGP, PCI Express.
PLACA-MÃE
SLOTS
PLACA-MÃE
CONECTORES
    Um conector é um dispositivo que efetua a ligação entre
  uma porta de saída de um determinado equipamento e a
  porta de entrada de outro (por exemplo, entre um
  computador e um periférico). Exemplos de conectores:

       Conector IDE - Usado para conectar HDs, Drives CD/DVD;
       Conector SATA - Usado para conectar HDs, Drives CD/DVD;
       Conector PS2; - Usado para conectar Mouses e Teclados;
       Porta Paralela - Usada para conectar impressoras antigas;
       Conector USB – Conector universal;
       Firewire – Parecido com o conector USB e é bem mais rápido
     que o USB 2.0.
PLACA-MÃE
CONECTORES
PLACA-MÃE
CMOS
PLACA-MÃE
BATERIA
   Com as mudanças que ocorreram na estrutura das placas-mãe, a
memória utilizada para salvar os dados de inicialização e BIOS
deixou de ser volátil. Assim, as informações já não seriam mais
perdidas, mesmo que houvesse falhas na alimentação de energia.
As baterias passaram, então, a ser parte integrante do sistema RTC
(Real Time Clock ou relógio em tempo real, em português). Dessa
forma, a bateria de lítio acoplada à placa-mãe passa a ser
responsável apenas pela manutenção da energia elétrica do relógio
interno. Logo, caso a pilha seja descarregada, o computador não
sofre grandes perdas de dados.
PLACA-MÃE
BATERIA
