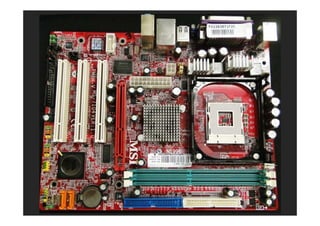

A placa-mãe
Um dos componentes mais importantes do computador, a placa-mãe é
responsável pela comunicação entre os componentes e placas do
computador.

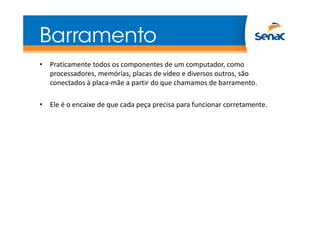

Barramento
• Praticamente todos os componentes de um computador, como
processadores, memórias, placas de vídeo e diversos outros, são
conectados à placa-mãe a partir do que chamamos de barramento.
• Ele é o encaixe de que cada peça precisa para funcionar corretamente.

Barramentos e funções
• Barramento de dados – como o próprio nome já deixa a entender, é por
este tipo de barramento que ocorre as trocas de dados no computador,
tanto enviados quanto recebidos.
• Barramento de endereços – indica o local onde os processos devem ser
extraídos e para onde devem ser enviados após o processamento.
• Barramento de controle – atua como um regulador das outras funções,
podendo limitá-las ou expandi-las em razão de sua demanda.

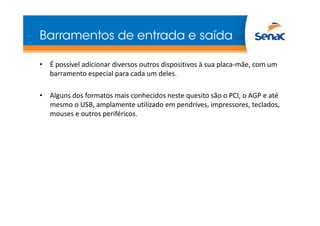

Barramentos de entrada e saída
• É possível adicionar diversos outros dispositivos à sua placa-mãe, com um
barramento especial para cada um deles.
• Alguns dos formatos mais conhecidos neste quesito são o PCI, o AGP e até
mesmo o USB, amplamente utilizado em pendrives, impressores, teclados,
mouses e outros periféricos.

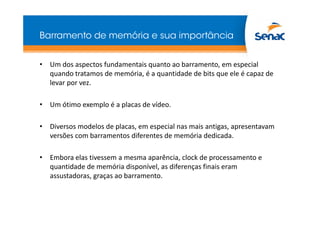

Barramento de memória e sua importância
• Um dos aspectos fundamentais quanto ao barramento, em especial
quando tratamos de memória, é a quantidade de bits que ele é capaz de
levar por vez.
• Um ótimo exemplo é a placas de vídeo.
• Diversos modelos de placas, em especial nas mais antigas, apresentavam
versões com barramentos diferentes de memória dedicada.
• Embora elas tivessem a mesma aparência, clock de processamento e
quantidade de memória disponível, as diferenças finais eram
assustadoras, graças ao barramento.

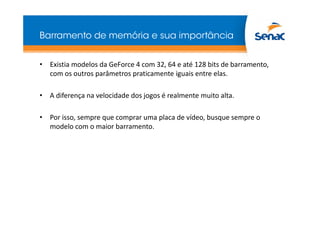

Barramento de memória e sua importância
• Existia modelos da GeForce 4 com 32, 64 e até 128 bits de barramento,
com os outros parâmetros praticamente iguais entre elas.
• A diferença na velocidade dos jogos é realmente muito alta.
• Por isso, sempre que comprar uma placa de vídeo, busque sempre o
modelo com o maior barramento.

Conhecendo a placa-mãe

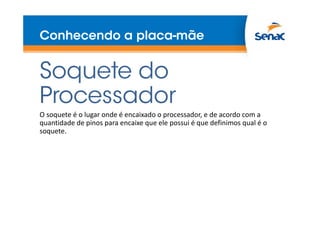

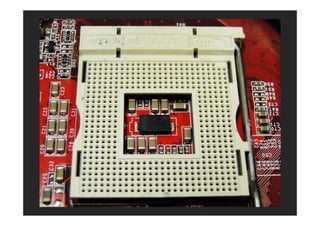

Soquete do
Processador
O soquete é o lugar onde é encaixado o processador, e de acordo com a
quantidade de pinos para encaixe que ele possui é que definimos qual é o
soquete.

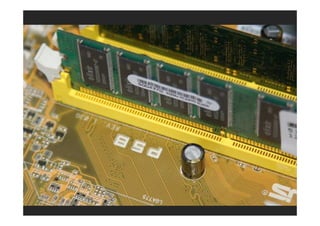

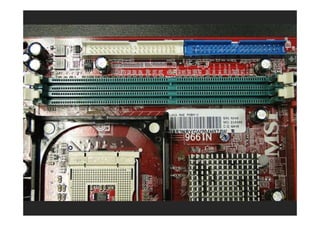

Slots de Memória DDR
É através destes slots que a memória RAM é ligada à placa-mãe do
computador.
Cada tipo de memória (DDR, DDR2, DIMM) possui um tipo diferente de slot.

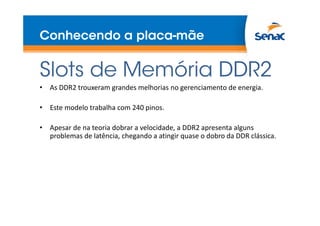

Slots de Memória DDR2
• As DDR2 trouxeram grandes melhorias no gerenciamento de energia.
• Este modelo trabalha com 240 pinos.
• Apesar de na teoria dobrar a velocidade, a DDR2 apresenta alguns
problemas de latência, chegando a atingir quase o dobro da DDR clássica.

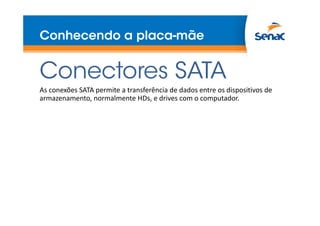

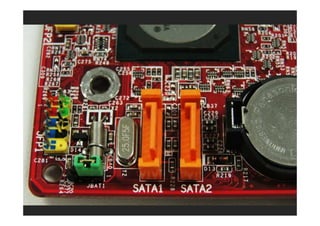

Conectores SATA
As conexões SATA permite a transferência de dados entre os dispositivos de
armazenamento, normalmente HDs, e drives com o computador.

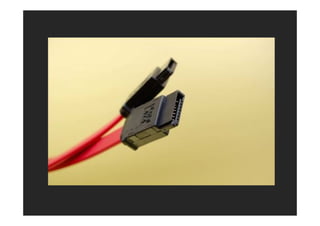

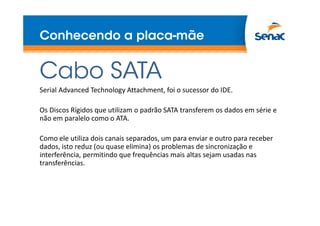

Cabo SATA
Serial Advanced Technology Attachment, foi o sucessor do IDE.
Os Discos Rígidos que utilizam o padrão SATA transferem os dados em série e
não em paralelo como o ATA.
Como ele utiliza dois canais separados, um para enviar e outro para receber
dados, isto reduz (ou quase elimina) os problemas de sincronização e
interferência, permitindo que frequências mais altas sejam usadas nas
transferências.

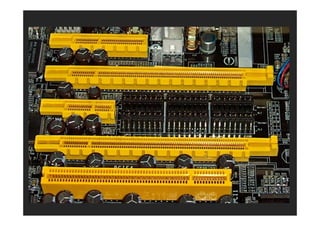

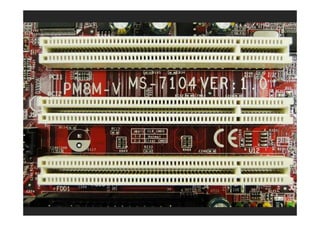

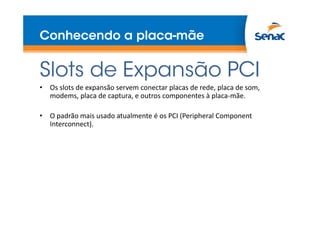

Slots de Expansão PCI
• Os slots de expansão servem conectar placas de rede, placa de som,
modems, placa de captura, e outros componentes à placa-mãe.
• O padrão mais usado atualmente é os PCI (Peripheral Component
Interconnect).

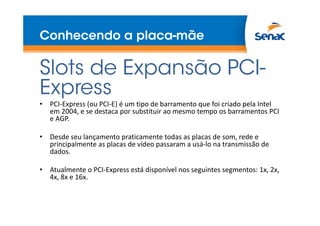

Slots de Expansão PCI-
Express
• PCI-Express (ou PCI-E) é um tipo de barramento que foi criado pela Intel
em 2004, e se destaca por substituir ao mesmo tempo os barramentos PCI
e AGP.
• Desde seu lançamento praticamente todas as placas de som, rede e
principalmente as placas de vídeo passaram a usá-lo na transmissão de
dados.
• Atualmente o PCI-Express está disponível nos seguintes segmentos: 1x, 2x,
4x, 8x e 16x.

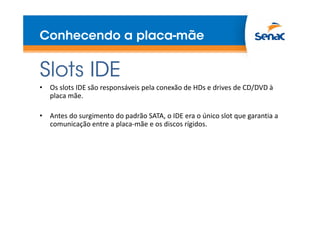

Slots IDE
• Os slots IDE são responsáveis pela conexão de HDs e drives de CD/DVD à
placa mãe.
• Antes do surgimento do padrão SATA, o IDE era o único slot que garantia a
comunicação entre a placa-mãe e os discos rígidos.

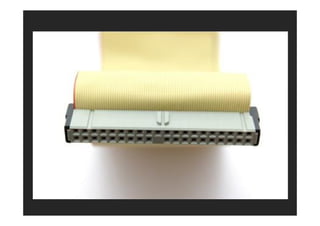

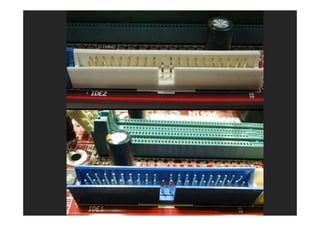

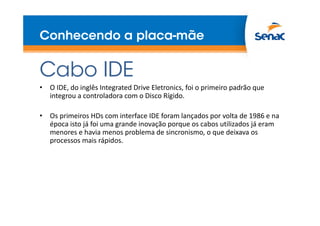

Cabo IDE
• O IDE, do inglês Integrated Drive Eletronics, foi o primeiro padrão que
integrou a controladora com o Disco Rígido.
• Os primeiros HDs com interface IDE foram lançados por volta de 1986 e na
época isto já foi uma grande inovação porque os cabos utilizados já eram
menores e havia menos problema de sincronismo, o que deixava os
processos mais rápidos.

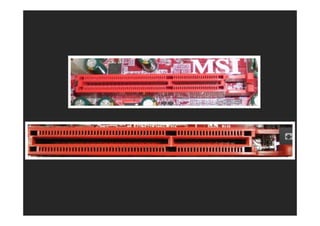

Slots AGP
Accelerated Graphics Port, o conhecido slot AGP, foi produzido especialmente
para a utilização de placas de vídeo.
Por mais que esteja tecnicamente ultrapassado, O barramento AGP ainda é
utilizado por alguns desenvolvedores de hardware.
As empresas desenvolvedoras de hardware geralmente não fornecem muito
suporte técnico para este tipo de placas, pois o número de usuários
equipados com barramento AGP está diminuindo, com o barateamento de
placas mãe com suporte a PCI-Express.

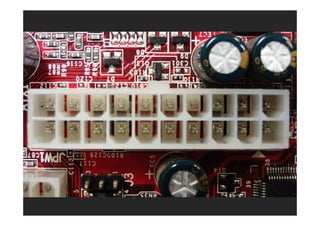

Conectores de
alimentação
• O conector de alimentação é o local onde você deve conectar a fonte à
placa-mãe.
• Este conector garante a distribuição de energia elétrica à placa e todos os
demais componentes do computador.

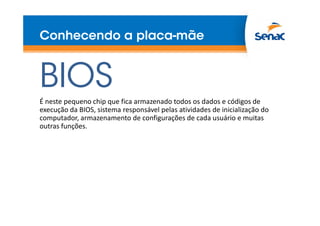

BIOS
É neste pequeno chip que fica armazenado todos os dados e códigos de
execução da BIOS, sistema responsável pelas atividades de inicialização do
computador, armazenamento de configurações de cada usuário e muitas
outras funções.

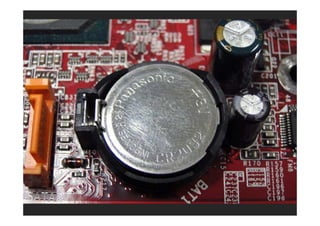

Bateria
• Esta pequena bateria de 3V é a responsável por alguns dados do
computador não serem apagados ou reiniciados toda vez que você liga o
computador.
• É ela quem mantém a BIOS configurada e, consequentemente, as
informações de data e hora do sistema.

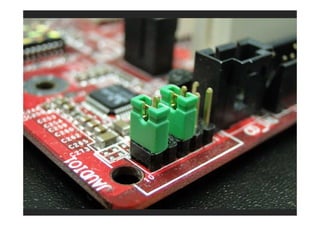

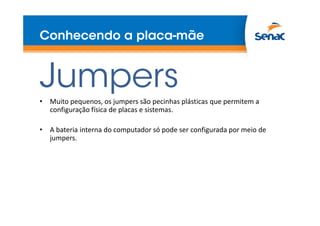

Jumpers
• Muito pequenos, os jumpers são pecinhas plásticas que permitem a
configuração física de placas e sistemas.
• A bateria interna do computador só pode ser configurada por meio de
jumpers.

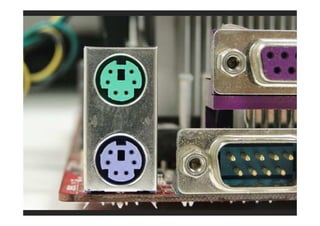

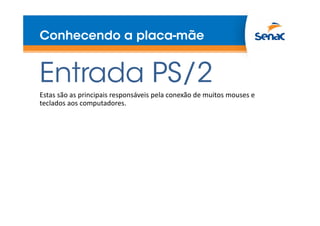

Entrada PS/2
Estas são as principais responsáveis pela conexão de muitos mouses e
teclados aos computadores.

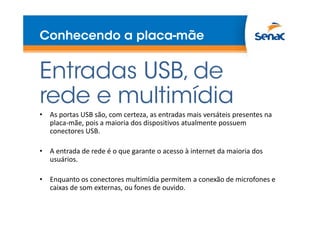

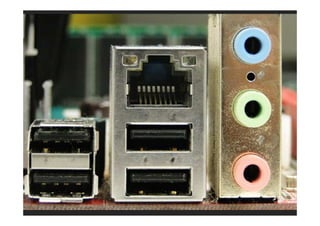

Entradas USB, de
rede e multimídia
• As portas USB são, com certeza, as entradas mais versáteis presentes na
placa-mãe, pois a maioria dos dispositivos atualmente possuem
conectores USB.
• A entrada de rede é o que garante o acesso à internet da maioria dos
usuários.
• Enquanto os conectores multimídia permitem a conexão de microfones e
caixas de som externas, ou fones de ouvido.

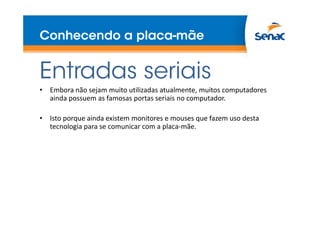

Entradas seriais
• Embora não sejam muito utilizadas atualmente, muitos computadores
ainda possuem as famosas portas seriais no computador.
• Isto porque ainda existem monitores e mouses que fazem uso desta
tecnologia para se comunicar com a placa-mãe.

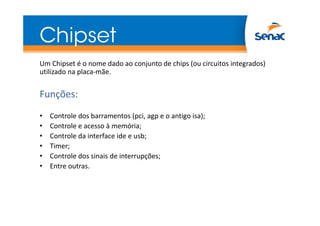

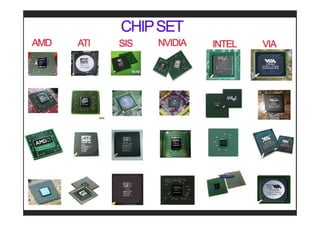

Chipset
Um Chipset é o nome dado ao conjunto de chips (ou circuitos integrados)
utilizado na placa-mãe.
Funções:
• Controle dos barramentos (pci, agp e o antigo isa);
• Controle e acesso à memória;
• Controle da interface ide e usb;
• Timer;
• Controle dos sinais de interrupções;
• Entre outras.

Chipset
• Em uma analogia, seria mais ou menos como o cérebro, recolhendo
informações e enviando à parte do corpo adequada para a execução da
tarefa de forma que a função solicitada seja efetuada de forma
satisfatória.

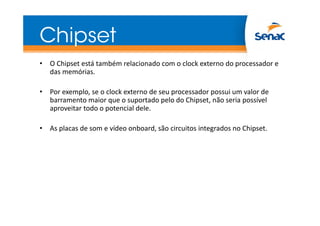

Chipset
• O Chipset está também relacionado com o clock externo do processador e
das memórias.
• Por exemplo, se o clock externo de seu processador possui um valor de
barramento maior que o suportado pelo do Chipset, não seria possível
aproveitar todo o potencial dele.
• As placas de som e vídeo onboard, são circuitos integrados no Chipset.

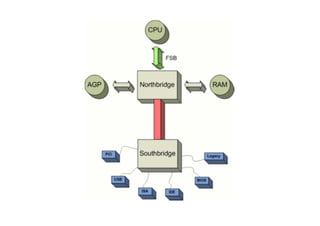

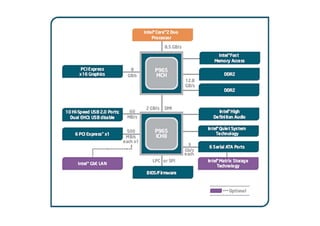

Chipset
• A medida que a tecnologia foi avançando, os circuitos passaram a ser
integrados em alguns poucos chips.
• Atualmente, a maioria dos Chipsets é formada por dois chips principais,
conhecidos como North Bridge e South Bridge.
• O North Bridge (Ponte Norte) ligado diretamente ao processador e cujas
funções são o acesso às memórias e aos barramentos AGP e PCI e a
comunicação com o South Bridge.

Chipset

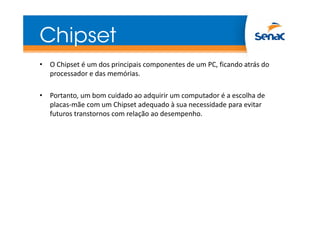

• O Chipset é um dos principais componentes de um PC, ficando atrás do
processador e das memórias.
• Portanto, um bom cuidado ao adquirir um computador é a escolha de
placas-mãe com um Chipset adequado à sua necessidade para evitar
futuros transtornos com relação ao desempenho.
