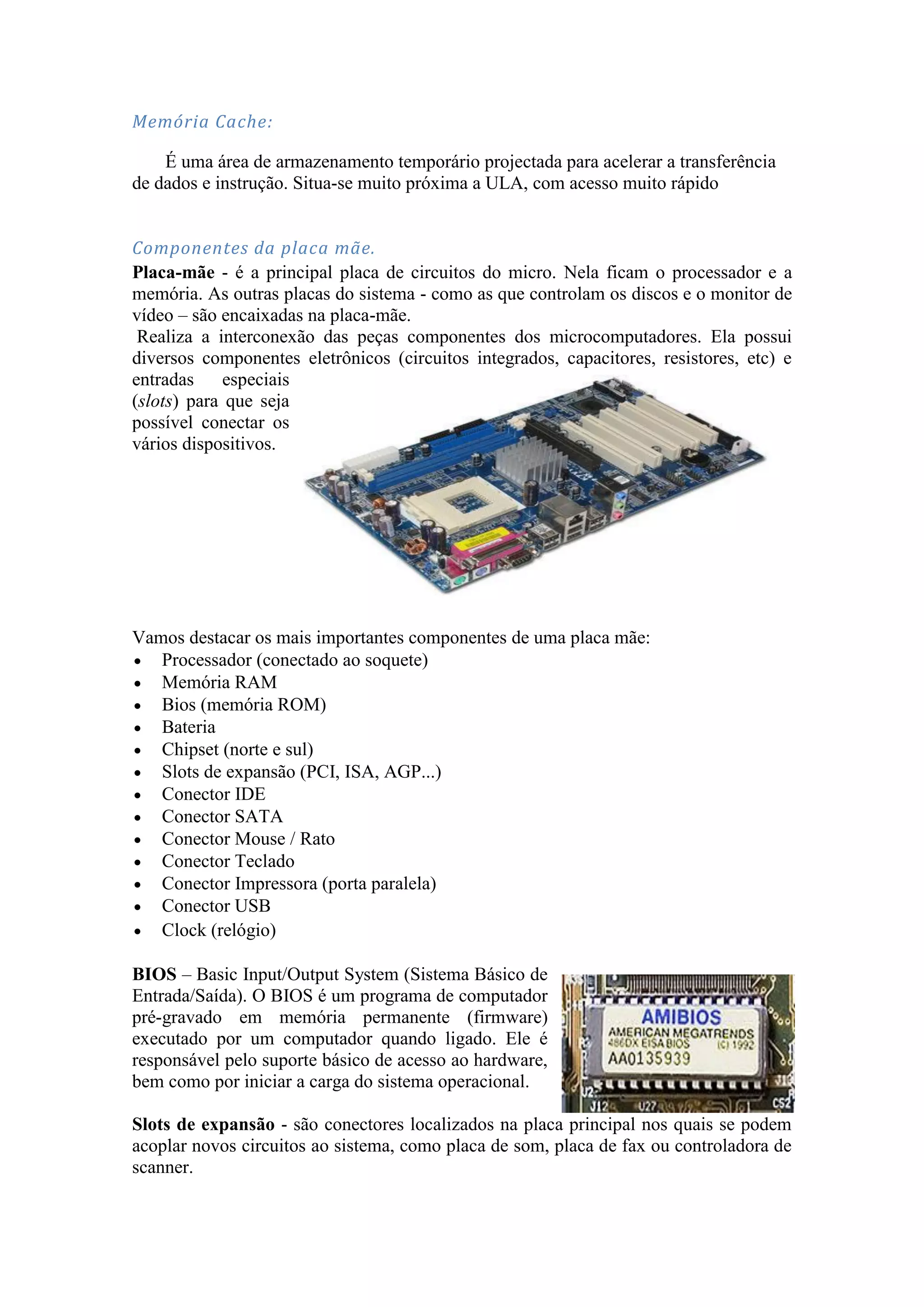

Memória Cache:

    É uma área de armazenamento temporário projectada para acelerar a transferência
de dados e instrução. Situa-se muito próxima a ULA, com acesso muito rápido


Componentes da placa mãe.
Placa-mãe - é a principal placa de circuitos do micro. Nela ficam o processador e a
memória. As outras placas do sistema - como as que controlam os discos e o monitor de
vídeo – são encaixadas na placa-mãe.
 Realiza a interconexão das peças componentes dos microcomputadores. Ela possui
diversos componentes eletrônicos (circuitos integrados, capacitores, resistores, etc) e
entradas     especiais
(slots) para que seja
possível conectar os
vários dispositivos.




Vamos destacar os mais importantes componentes de uma placa mãe:
   Processador (conectado ao soquete)
   Memória RAM
   Bios (memória ROM)
   Bateria
   Chipset (norte e sul)
   Slots de expansão (PCI, ISA, AGP...)
   Conector IDE
   Conector SATA
   Conector Mouse / Rato
   Conector Teclado
   Conector Impressora (porta paralela)
   Conector USB
   Clock (relógio)

BIOS – Basic Input/Output System (Sistema Básico de
Entrada/Saída). O BIOS é um programa de computador
pré-gravado em memória permanente (firmware)
executado por um computador quando ligado. Ele é
responsável pelo suporte básico de acesso ao hardware,
bem como por iniciar a carga do sistema operacional.

Slots de expansão - são conectores localizados na placa principal nos quais se podem
acoplar novos circuitos ao sistema, como placa de som, placa de fax ou controladora de
scanner.

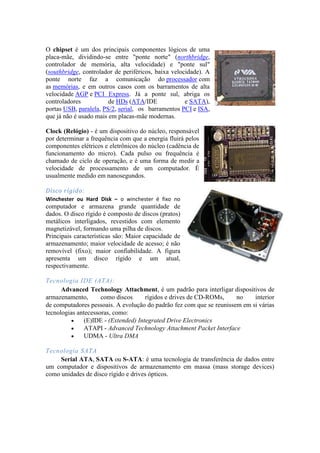

O chipset é um dos principais componentes lógicos de uma
placa-mãe, dividindo-se entre "ponte norte" (northbridge,
controlador de memória, alta velocidade) e "ponte sul"
(southbridge, controlador de periféricos, baixa velocidade). A
ponte norte faz a comunicação do processador com
as memórias, e em outros casos com os barramentos de alta
velocidade AGP e PCI Express. Já a ponte sul, abriga os
controladores           de HDs (ATA/IDE              e SATA),
portas USB, paralela, PS/2, serial, os barramentos PCI e ISA,
que já não é usado mais em placas-mãe modernas.

Clock (Relógio) - é um dispositivo do núcleo, responsável
por determinar a frequência com que a energia fluirá pelos
componentes elétricos e eletrônicos do núcleo (cadência de
funcionamento do micro). Cada pulso ou frequência é
chamado de ciclo de operação, e é uma forma de medir a
velocidade de processamento de um computador. É
usualmente medido em nanosegundos.

Disco rígido:
Winchester ou Hard Disk – o winchester é fixo no
computador e armazena grande quantidade de
dados. O disco rígido é composto de discos (pratos)
metálicos interligados, revestidos com elemento
magnetizável, formando uma pilha de discos.
Principais características são: Maior capacidade de
armazenamento; maior velocidade de acesso; é não
removível (fixo); maior confiabilidade. A figura
apresenta um disco rígido e um atual,
respectivamente.

Tecnologia IDE (ATA):
      Advanced Technology Attachment, é um padrão para interligar dispositivos de
armazenamento,       como discos      rígidos e drives de CD-ROMs,    no    interior
de computadores pessoais. A evolução do padrão fez com que se reunissem em si várias
tecnologias antecessoras, como:
               (E)IDE - (Extended) Integrated Drive Electronics
               ATAPI - Advanced Technology Attachment Packet Interface
               UDMA - Ultra DMA

Tecnologia SATA
     Serial ATA, SATA ou S-ATA: é uma tecnologia de transferência de dados entre
um computador e dispositivos de armazenamento em massa (mass storage devices)
como unidades de disco rígido e drives ópticos.

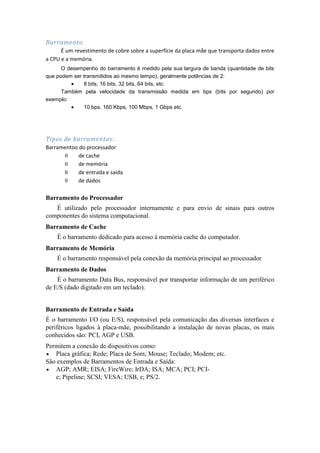

Barramento.
      É um revestimento de cobre sobre a superfície da placa mãe que transporta dados entre
a CPU e a memória.
      O desempenho do barramento é medido pela sua largura de banda (quantidade de bits
que podem ser transmitidos ao mesmo tempo), geralmente potências de 2:
              8 bits, 16 bits, 32 bits, 64 bits, etc.
      Também pela velocidade da transmissão medida em bps (bits por segundo) por
exemplo:
              10 bps, 160 Kbps, 100 Mbps, 1 Gbps etc.




Tipos de barramentos:
Barramentoo do processador
      II    de cache
      II    de memória
      II    de entrada e saida
      II    de dados

Barramento do Processador
   É utilizado pelo processador internamente e para envio de sinais para outros
componentes do sistema computacional.
Barramento de Cache
    É o barramento dedicado para acesso à memória cache do computador.
Barramento de Memória
    É o barramento responsável pela conexão da memória principal ao processador
Barramento de Dados
    É o barramento Data Bus, responsável por transportar informação de um periférico
de E/S (dado digitado em um teclado).


Barramento de Entrada e Saída
É o barramento I/O (ou E/S), responsável pela comunicação das diversas interfaces e
periféricos ligados à placa-mãe, possibilitando a instalação de novas placas, os mais
conhecidos são: PCI, AGP e USB.
Permitem a conexão de dispositivos como:
   Placa gráfica; Rede; Placa de Som; Mouse; Teclado; Modem; etc.
São exemplos de Barramentos de Entrada e Saída:
   AGP; AMR; EISA; FireWire; IrDA; ISA; MCA; PCI; PCI-
   e; Pipeline; SCSI; VESA; USB, e; PS/2.

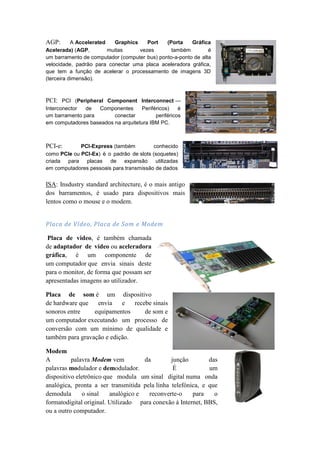

AGP:       A Accelerated   Graphics    Port   (Porta    Gráfica
Acelerada) (AGP,         muitas     vezes       também         é
um barramento de computador (computer bus) ponto-a-ponto de alta
velocidade, padrão para conectar uma placa aceleradora gráfica,
que tem a função de acelerar o processamento de imagens 3D
(terceira dimensão).



PCI: PCI (Peripheral Component Interconnect —
Interconector  de  Componentes       Periféricos)    é
um barramento para       conectar          periféricos
em computadores baseados na arquitetura IBM PC.



PCI-e:       PCI-Express (também          conhecido
como PCIe ou PCI-Ex) é o padrão de slots (soquetes)
criada para placas de expansão utilizadas
em computadores pessoais para transmissão de dados


ISA: Insdustry standard architecture, é o mais antigo
dos barramentos, é usado para dispositivos mais
lentos como o mouse e o modem.


Placa de Vídeo, Placa de Som e Modem

 Placa de video, é também chamada
de adaptador de vídeo ou aceleradora
gráfica, é um componente de
um computador que envia sinais deste
para o monitor, de forma que possam ser
apresentadas imagens ao utilizador.

Placa de som é um dispositivo
de hardware que   envia    e   recebe sinais
sonoros entre    equipamentos      de som e
um computador executando um processo de
conversão com um mínimo de qualidade e
também para gravação e edição.

Modem
A         palavra Modem vem          da        junção        das
palavras modulador e demodulador.               É            um
dispositivo eletrônico que modula um sinal digital numa onda
analógica, pronta a ser transmitida pela linha telefónica, e que
demodula      o sinal    analógico e   reconverte-o    para    o
formatodigital original. Utilizado para conexão à Internet, BBS,
ou a outro computador.
