1. Aula 005
Fundamentos da
Informática
PRONATEC
Programa Nacional de Acesso ao
Ensino Técnico e Emprego

2. PRONATEC
Programa Nacional de Acesso
ao Ensino Técnico e Emprego

3. 20. A PLACA MÃE (MOTHERBOARD)
• Também chamada: Placa de CPU, Placa do Sistema ou
Motherboard
• É a placa de circuito mais importante do computador
uma vez que interliga todas as peças do computador:
processador, memórias principal (RAM/ROM) e
secundárias (HD,CD-ROM, PenDrive), dispositivos de
entrada e saída, portas de comunicação
• Fazendo uma analogia seria como se a placa mãe fosse
nossa “Coluna Vertebral” que faz a conexão de todo o
corpo
• É através dela que o processador comunica com todos
os recursos do computador e também por ela trafegam
todos os dados quando o computador está ligado
• Se a placa não funciona bem, dados podem chegar
corrompidos ao processador e causar “travamentos”

4. 21. A PLACA MÃE (MOTHERBOARD)
• A placa mãe possui os conectores “slots” onde serão
conectadas as placas adaptadoras dos dispositivos a
serem usados no computador
• Um slot pode ser: de memória, de placa adaptadora de
dispositivo, de placa de vídeo, de processador, de fonte
• Os slots de processadores tem um nome
específico, são os Soquetes (sockets) e existem no
mercado vários modelos de acordo com os
processadores existentes, cada soquete se presta a um
tipo de processador.
• Uma placa mãe de segunda linha pode comprometer
todo o funcionamento do computador portando ao
montar um computador melhor é não poupar nela.

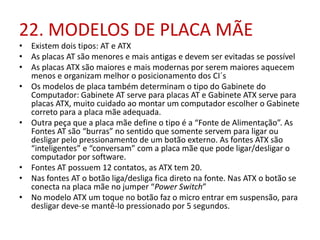

5. 22. MODELOS DE PLACA MÃE
• Existem dois tipos: AT e ATX
• As placas AT são menores e mais antigas e devem ser evitadas se possível
• As placas ATX são maiores e mais modernas por serem maiores aquecem
menos e organizam melhor o posicionamento dos CI´s
• Os modelos de placa também determinam o tipo do Gabinete do
Computador: Gabinete AT serve para placas AT e Gabinete ATX serve para
placas ATX, muito cuidado ao montar um computador escolher o Gabinete
correto para a placa mãe adequada.
• Outra peça que a placa mãe define o tipo é a “Fonte de Alimentação”. As
Fontes AT são “burras” no sentido que somente servem para ligar ou
desligar pelo pressionamento de um botão externo. As fontes ATX são
“inteligentes” e “conversam” com a placa mãe que pode ligar/desligar o
computador por software.
• Fontes AT possuem 12 contatos, as ATX tem 20.
• Nas fontes AT o botão liga/desliga fica direto na fonte. Nas ATX o botão se
conecta na placa mãe no jumper “Power Switch”
• No modelo ATX um toque no botão faz o micro entrar em suspensão, para
desligar deve-se mantê-lo pressionado por 5 segundos.

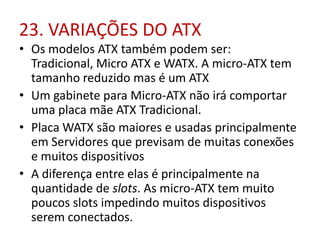

6. 23. VARIAÇÕES DO ATX
• Os modelos ATX também podem ser:
Tradicional, Micro ATX e WATX. A micro-ATX tem
tamanho reduzido mas é um ATX
• Um gabinete para Micro-ATX não irá comportar
uma placa mãe ATX Tradicional.
• Placa WATX são maiores e usadas principalmente
em Servidores que previsam de muitas conexões
e muitos dispositivos
• A diferença entre elas é principalmente na
quantidade de slots. As micro-ATX tem muito
poucos slots impedindo muitos dispositivos
serem conectados.

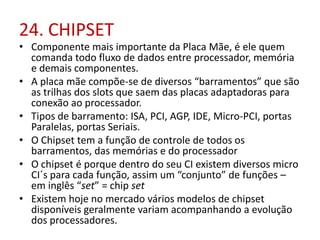

7. 24. CHIPSET
• Componente mais importante da Placa Mãe, é ele quem
comanda todo fluxo de dados entre processador, memória
e demais componentes.
• A placa mãe compõe-se de diversos “barramentos” que são
as trilhas dos slots que saem das placas adaptadoras para
conexão ao processador.
• Tipos de barramento: ISA, PCI, AGP, IDE, Micro-PCI, portas
Paralelas, portas Seriais.
• O Chipset tem a função de controle de todos os
barramentos, das memórias e do processador
• O chipset é porque dentro do seu CI existem diversos micro
CI´s para cada função, assim um “conjunto” de funções –
em inglês “set” = chip set
• Existem hoje no mercado vários modelos de chipset
disponíveis geralmente variam acompanhando a evolução
dos processadores.

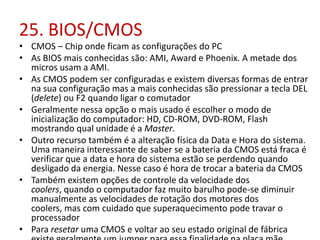

8. 25. BIOS/CMOS
• CMOS – Chip onde ficam as configurações do PC
• As BIOS mais conhecidas são: AMI, Award e Phoenix. A metade dos
micros usam a AMI.
• As CMOS podem ser configuradas e existem diversas formas de entrar
na sua configuração mas a mais conhecidas são pressionar a tecla DEL
(delete) ou F2 quando ligar o comutador
• Geralmente nessa opção o mais usado é escolher o modo de
inicialização do computador: HD, CD-ROM, DVD-ROM, Flash
mostrando qual unidade é a Master.
• Outro recurso também é a alteração física da Data e Hora do sistema.
Uma maneira interessante de saber se a bateria da CMOS está fraca é
verificar que a data e hora do sistema estão se perdendo quando
desligado da energia. Nesse caso é hora de trocar a bateria da CMOS
• Também existem opções de controle da velocidade dos
coolers, quando o computador faz muito barulho pode-se diminuir
manualmente as velocidades de rotação dos motores dos
coolers, mas com cuidado que superaquecimento pode travar o
processador
• Para resetar uma CMOS e voltar ao seu estado original de fábrica

9. 26. Componentes da Placa Mãe
• Cache L1 – memória cache que fica interna ao processador
• Cache L2 – memória cache localizada na própria placa mãe (mais
recentemente com os Pentiuns passou a integrar também o núcleo do
processador)
• Slots ISA,IDE: servem para conectar cabos que vão ligar drivers como
CD, DVD, HD ou SSD.
• Conector SATA: conectam cabos SATA para HD,DVD,SSD
• Slots PCI: conectam placas adaptadoras controladoras de dispositivos:
de som, de vídeo, de captura de TV, de HD SCSI, etc.
• Slots Micro-PCI: pouco usados mas conectam geralmente fax/modem
e placas de rede
• Slots USB: para conectar os dispositivos Universal Serial Bus:
pendrives,impressoras, webcam,mouse, etc. (pode ser 1.0, 2.0 ou 3.0)
• Slots AGP: conectar placas de vídeo com aceleradores gráficos
• Conector Mini-DIM: para teclados de conectores arredondado
• Conector Mouse serial: para mouse com conector arrendondado
• Slot da Fonte: conector para ligar os cabos de força da fonte de
alimentação

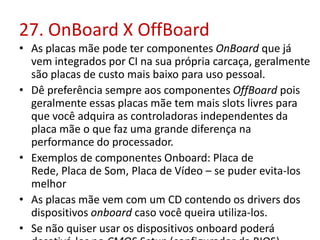

10. 27. OnBoard X OffBoard
• As placas mãe pode ter componentes OnBoard que já
vem integrados por CI na sua própria carcaça, geralmente
são placas de custo mais baixo para uso pessoal.
• Dê preferência sempre aos componentes OffBoard pois
geralmente essas placas mãe tem mais slots livres para
que você adquira as controladoras independentes da
placa mãe o que faz uma grande diferença na
performance do processador.
• Exemplos de componentes Onboard: Placa de
Rede, Placa de Som, Placa de Vídeo – se puder evita-los
melhor
• As placas mãe vem com um CD contendo os drivers dos
dispositivos onboard caso você queira utiliza-los.
• Se não quiser usar os dispositivos onboard poderá

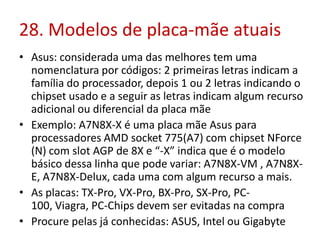

11. 28. Modelos de placa-mãe atuais
• Asus: considerada uma das melhores tem uma
nomenclatura por códigos: 2 primeiras letras indicam a
família do processador, depois 1 ou 2 letras indicando o
chipset usado e a seguir as letras indicam algum recurso
adicional ou diferencial da placa mãe
• Exemplo: A7N8X-X é uma placa mãe Asus para
processadores AMD socket 775(A7) com chipset NForce
(N) com slot AGP de 8X e “-X” indica que é o modelo
básico dessa linha que pode variar: A7N8X-VM , A7N8XE, A7N8X-Delux, cada uma com algum recurso a mais.
• As placas: TX-Pro, VX-Pro, BX-Pro, SX-Pro, PC100, Viagra, PC-Chips devem ser evitadas na compra
• Procure pelas já conhecidas: ASUS, Intel ou Gigabyte

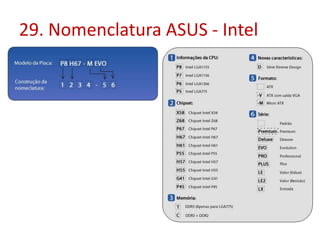

12. 29. Nomenclatura ASUS - Intel

13. 30. Nomenclatura ASUS - AMD
