A placa-mãe é o elemento central de um computador, permitindo a comunicação entre o processador e os periféricos. Ela contém não apenas o processador, mas também a memória RAM, chips de suporte, controladores e conectores. O padrão ATX é o mais comum atualmente, oferecendo melhor ventilação em comparação ao padrão anterior AT. O chipset controla o tráfego de dados entre os componentes e inclui as pontes Norte e Sul.

1. Placa mãe
Também denominada
mainboard ou
motherboard, é uma placa
de circuito impresso
eletrônico. É considerado o
elemento mais importante
de um computador, pois
tem como função permitir
que o processador se
comunique com todos os
periféricos instalados. Na
placa-mãe encontramos
não só o processador, mas
também a memória RAM ,
os chips de suporte, os
controladores, os
conectores dos
barramentos e os chipsets

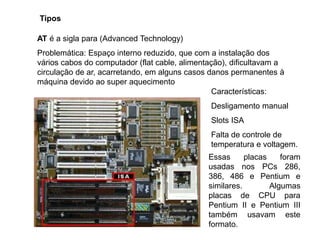

2. Tipos
AT é a sigla para (Advanced Technology)
Problemática: Espaço interno reduzido, que com a instalação dos
vários cabos do computador (flat cable, alimentação), dificultavam a
circulação de ar, acarretando, em alguns casos danos permanentes à
máquina devido ao super aquecimento
Características:
Desligamento manual
Slots ISA
Falta de controle de
temperatura e voltagem.
Essas placas foram
usadas nos PCs 286,
386, 486 e Pentium e
similares. Algumas
placas de CPU para
Pentium II e Pentium III
também usavam este
formato.

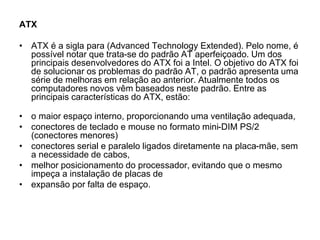

3. ATX
• ATX é a sigla para (Advanced Technology Extended). Pelo nome, é
possível notar que trata-se do padrão AT aperfeiçoado. Um dos
principais desenvolvedores do ATX foi a Intel. O objetivo do ATX foi
de solucionar os problemas do padrão AT, o padrão apresenta uma
série de melhoras em relação ao anterior. Atualmente todos os
computadores novos vêm baseados neste padrão. Entre as
principais características do ATX, estão:
• o maior espaço interno, proporcionando uma ventilação adequada,
• conectores de teclado e mouse no formato mini-DIM PS/2
(conectores menores)
• conectores serial e paralelo ligados diretamente na placa-mãe, sem
a necessidade de cabos,
• melhor posicionamento do processador, evitando que o mesmo
impeça a instalação de placas de
• expansão por falta de espaço.

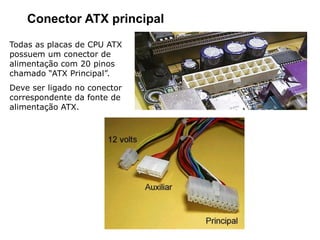

4. Conector ATX principal
Todas as placas de CPU ATX
possuem um conector de
alimentação com 20 pinos
chamado “ATX Principal”.
Deve ser ligado no conector
correspondente da fonte de
alimentação ATX.

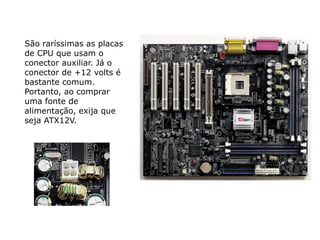

5. São raríssimas as placas
de CPU que usam o
conector auxiliar. Já o
conector de +12 volts é
bastante comum.
Portanto, ao comprar
uma fonte de
alimentação, exija que
seja ATX12V.

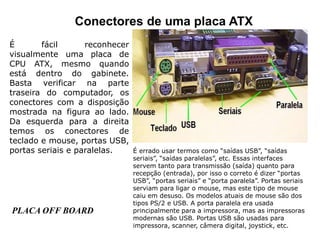

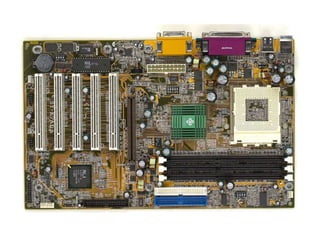

7. Conectores de uma placa ATX
É fácil reconhecer
visualmente uma placa de
CPU ATX, mesmo quando
está dentro do gabinete.
Basta verificar na parte
traseira do computador, os
conectores com a disposição
mostrada na figura ao lado.
Da esquerda para a direita
temos os conectores de
teclado e mouse, portas USB,
portas seriais e paralelas. É errado usar termos como “saídas USB”, “saídas
seriais”, “saídas paralelas”, etc. Essas interfaces
servem tanto para transmissão (saída) quanto para
recepção (entrada), por isso o correto é dizer “portas
USB”, “portas seriais” e “porta paralela”. Portas seriais
serviam para ligar o mouse, mas este tipo de mouse
caiu em desuso. Os modelos atuais de mouse são dos
tipos PS/2 e USB. A porta paralela era usada
principalmente para a impressora, mas as impressoras
modernas são USB. Portas USB são usadas para
impressora, scanner, câmera digital, joystick, etc.
PLACA OFF BOARD

8. A maioria das placas de CPU
ATX possuem hoje som
onboard, e assim dispensam
o uso de uma placa de som.
É fácil reconhecer uma placa
com som onboard, basta
verificar a presença dos
conectores de som, como os
da parte direita da figura ao
lado. O conector amarelo
mostrado serve para
conectar joystick e
dispositivos MIDI, como
teclados e guitarras, muito
usados por músicos que
fazem composição com a
ajuda do computador.

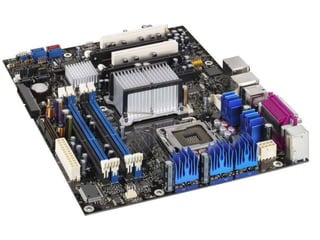

Placa ATX com som onboard

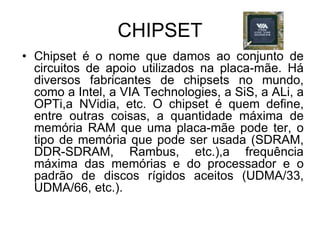

10. CHIPSET
• Chipset é o nome que damos ao conjunto de
circuitos de apoio utilizados na placa-mãe. Há
diversos fabricantes de chipsets no mundo,
como a Intel, a VIA Technologies, a SiS, a ALi, a
OPTi,a NVidia, etc. O chipset é quem define,
entre outras coisas, a quantidade máxima de
memória RAM que uma placa-mãe pode ter, o
tipo de memória que pode ser usada (SDRAM,
DDR-SDRAM, Rambus, etc.),a frequência
máxima das memórias e do processador e o
padrão de discos rígidos aceitos (UDMA/33,
UDMA/66, etc.).

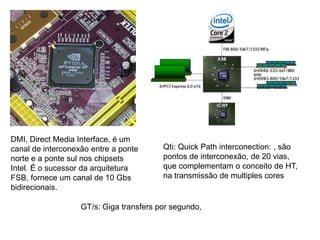

11. DMI, Direct Media Interface, é um
canal de interconexão entre a ponte
norte e a ponte sul nos chipsets
Intel. É o sucessor da arquitetura
FSB, fornece um canal de 10 Gbs
bidirecionais.
Qti: Quick Path interconection: , são
pontos de interconexão, de 20 vias,
que complementam o conceito de HT,
na transmissão de multiples cores
GT/s: Giga transfers por segundo,

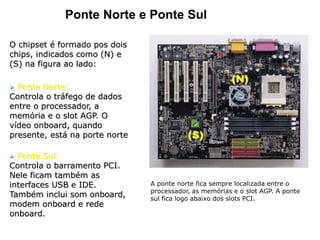

12. Ponte Norte e Ponte Sul
O chipset é formado pos dois
chips, indicados como (N) e
(S) na figura ao lado:
 Ponte Norte:
Controla o tráfego de dados
entre o processador, a
memória e o slot AGP. O
vídeo onboard, quando
presente, está na porte norte
 Ponte Sul:
Controla o barramento PCI.
Nele ficam também as
interfaces USB e IDE.
Também inclui som onboard,
modem onboard e rede
onboard.
A ponte norte fica sempre localizada entre o
processador, as memórias e o slot AGP. A ponte
sul fica logo abaixo dos slots PCI.

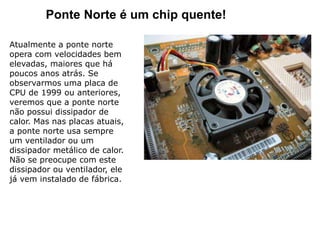

14. Ponte Norte é um chip quente!
Atualmente a ponte norte
opera com velocidades bem
elevadas, maiores que há
poucos anos atrás. Se
observarmos uma placa de
CPU de 1999 ou anteriores,
veremos que a ponte norte
não possui dissipador de
calor. Mas nas placas atuais,
a ponte norte usa sempre
um ventilador ou um
dissipador metálico de calor.
Não se preocupe com este
dissipador ou ventilador, ele
já vem instalado de fábrica.

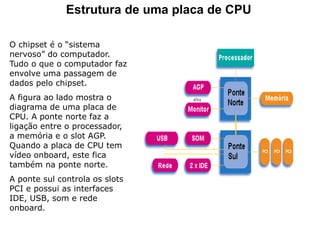

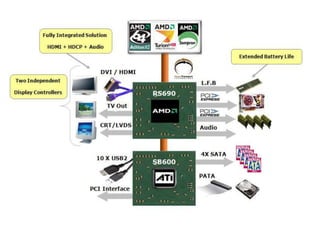

15. Estrutura de uma placa de CPU
O chipset é o “sistema
nervoso” do computador.
Tudo o que o computador faz
envolve uma passagem de
dados pelo chipset.
A figura ao lado mostra o
diagrama de uma placa de
CPU. A ponte norte faz a
ligação entre o processador,
a memória e o slot AGP.
Quando a placa de CPU tem
vídeo onboard, este fica
também na ponte norte.
A ponte sul controla os slots
PCI e possui as interfaces
IDE, USB, som e rede
onboard.

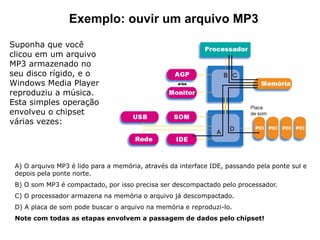

16. Exemplo: ouvir um arquivo MP3
Suponha que você
clicou em um arquivo
MP3 armazenado no
seu disco rígido, e o
Windows Media Player
reproduziu a música.
Esta simples operação
envolveu o chipset
várias vezes:
A) O arquivo MP3 é lido para a memória, através da interface IDE, passando pela ponte sul e
depois pela ponte norte.
B) O som MP3 é compactado, por isso precisa ser descompactado pelo processador.
C) O processador armazena na memória o arquivo já descompactado.
D) A placa de som pode buscar o arquivo na memória e reproduzi-lo.
Note com todas as etapas envolvem a passagem de dados pelo chipset!

17. BIOS: BASIC INPUT OUTPUT SYSTEM
O BIOS é o primeiro programa
executado pelo computador ao ser
ligado. Sua função primária é preparar
a máquina para que o sistema
operacional, que pode estar
armazenado em diversos tipos de
dispositivos (discos rigidos, CDs ou
pen drives, etc.) possa ser executado.
O BIOS é armazenado num CHIP
ROM (Read-Only Memory, Memória
de Somente Leitura) localizado na
placa mãe, chamado ROM BIOS.
