O documento explica os diferentes tipos de barramentos em um computador e suas funções. Os principais barramentos conectam o processador, memória e periféricos e incluem o barramento do processador, de cache e de memória. Os barramentos de entrada e saída, como PCI, USB e SATA, conectam dispositivos como placas de vídeo, HDs e impressoras.

1. NOMES: BRUNA RIBEIRO VIEIRA E PAOLA VALENTE
RODRIGUES
TURMA: 1ºTI
PROFESSORA: MARIELLE HERNANDEZ

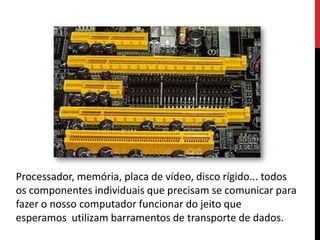

3. Processador, memória, placa de vídeo, disco rígido... todos
os componentes individuais que precisam se comunicar para
fazer o nosso computador funcionar do jeito que
esperamos utilizam barramentos de transporte de dados.

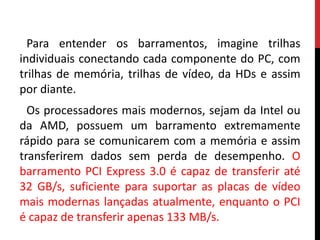

4. Para entender os barramentos, imagine trilhas
individuais conectando cada componente do PC, com
trilhas de memória, trilhas de vídeo, da HDs e assim
por diante.
Os processadores mais modernos, sejam da Intel ou
da AMD, possuem um barramento extremamente
rápido para se comunicarem com a memória e assim
transferirem dados sem perda de desempenho. O
barramento PCI Express 3.0 é capaz de transferir até
32 GB/s, suficiente para suportar as placas de vídeo
mais modernas lançadas atualmente, enquanto o PCI
é capaz de transferir apenas 133 MB/s.

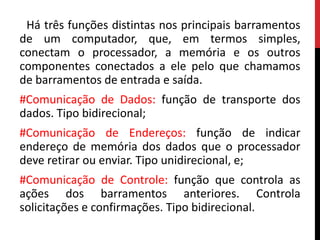

6. Há três funções distintas nos principais barramentos
de um computador, que, em termos simples,
conectam o processador, a memória e os outros
componentes conectados a ele pelo que chamamos
de barramentos de entrada e saída.
#Comunicação de Dados: função de transporte dos
dados. Tipo bidirecional;
#Comunicação de Endereços: função de indicar
endereço de memória dos dados que o processador
deve retirar ou enviar. Tipo unidirecional, e;
#Comunicação de Controle: função que controla as
ações dos barramentos anteriores. Controla
solicitações e confirmações. Tipo bidirecional.

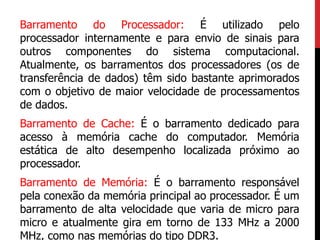

8. Barramento do Processador: É utilizado pelo
processador internamente e para envio de sinais para
outros componentes do sistema computacional.
Atualmente, os barramentos dos processadores (os de
transferência de dados) têm sido bastante aprimorados
com o objetivo de maior velocidade de processamentos
de dados.
Barramento de Cache: É o barramento dedicado para
acesso à memória cache do computador. Memória
estática de alto desempenho localizada próximo ao
processador.
Barramento de Memória: É o barramento responsável
pela conexão da memória principal ao processador. É um
barramento de alta velocidade que varia de micro para
micro e atualmente gira em torno de 133 MHz a 2000
MHz, como nas memórias do tipo DDR3.

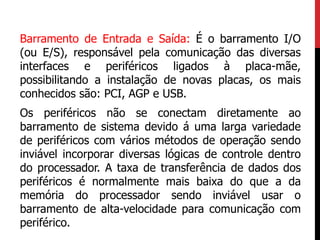

9. Barramento de Entrada e Saída: É o barramento I/O
(ou E/S), responsável pela comunicação das diversas
interfaces e periféricos ligados à placa-mãe,
possibilitando a instalação de novas placas, os mais
conhecidos são: PCI, AGP e USB.
Os periféricos não se conectam diretamente ao
barramento de sistema devido á uma larga variedade
de periféricos com vários métodos de operação sendo
inviável incorporar diversas lógicas de controle dentro
do processador. A taxa de transferência de dados dos
periféricos é normalmente mais baixa do que a da
memória do processador sendo inviável usar o
barramento de alta-velocidade para comunicação com
periférico.

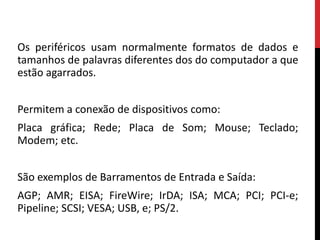

10. Os periféricos usam normalmente formatos de dados e
tamanhos de palavras diferentes dos do computador a que
estão agarrados.
Permitem a conexão de dispositivos como:
Placa gráfica; Rede; Placa de Som; Mouse; Teclado;
Modem; etc.
São exemplos de Barramentos de Entrada e Saída:
AGP; AMR; EISA; FireWire; IrDA; ISA; MCA; PCI; PCI-e;
Pipeline; SCSI; VESA; USB, e; PS/2.

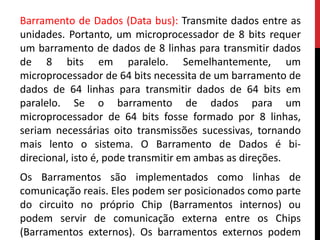

11. Barramento de Dados (Data bus): Transmite dados entre as
unidades. Portanto, um microprocessador de 8 bits requer
um barramento de dados de 8 linhas para transmitir dados
de 8 bits em paralelo. Semelhantemente, um
microprocessador de 64 bits necessita de um barramento de
dados de 64 linhas para transmitir dados de 64 bits em
paralelo. Se o barramento de dados para um
microprocessador de 64 bits fosse formado por 8 linhas,
seriam necessárias oito transmissões sucessivas, tornando
mais lento o sistema. O Barramento de Dados é bi-
direcional, isto é, pode transmitir em ambas as direções.
Os Barramentos são implementados como linhas de
comunicação reais. Eles podem ser posicionados como parte
do circuito no próprio Chip (Barramentos internos) ou
podem servir de comunicação externa entre os Chips
(Barramentos externos). Os barramentos externos podem

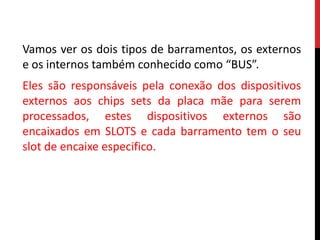

12. Vamos ver os dois tipos de barramentos, os externos
e os internos também conhecido como “BUS”.
Eles são responsáveis pela conexão dos dispositivos
externos aos chips sets da placa mãe para serem
processados, estes dispositivos externos são
encaixados em SLOTS e cada barramento tem o seu
slot de encaixe especifico.

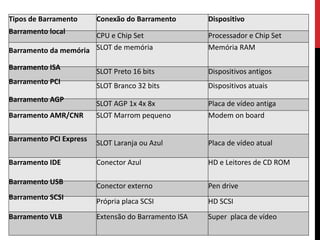

13. Tipos de Barramento Conexão do Barramento Dispositivo
Barramento local
CPU e Chip Set Processador e Chip Set
Barramento da memória SLOT de memória Memória RAM
Barramento ISA
SLOT Preto 16 bits Dispositivos antigos
Barramento PCI
SLOT Branco 32 bits Dispositivos atuais
Barramento AGP
SLOT AGP 1x 4x 8x Placa de vídeo antiga
Barramento AMR/CNR SLOT Marrom pequeno Modem on board
Barramento PCI Express
SLOT Laranja ou Azul Placa de vídeo atual
Barramento IDE Conector Azul HD e Leitores de CD ROM
Barramento USB
Conector externo Pen drive
Barramento SCSI
Própria placa SCSI HD SCSI
Barramento VLB Extensão do Barramento ISA Super placa de vídeo

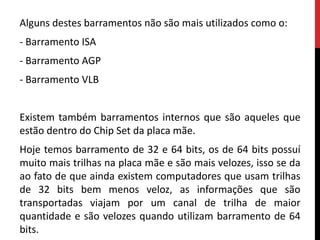

14. Alguns destes barramentos não são mais utilizados como o:
- Barramento ISA
- Barramento AGP
- Barramento VLB
Existem também barramentos internos que são aqueles que
estão dentro do Chip Set da placa mãe.
Hoje temos barramento de 32 e 64 bits, os de 64 bits possuí
muito mais trilhas na placa mãe e são mais velozes, isso se da
ao fato de que ainda existem computadores que usam trilhas
de 32 bits bem menos veloz, as informações que são
transportadas viajam por um canal de trilha de maior
quantidade e são velozes quando utilizam barramento de 64
bits.

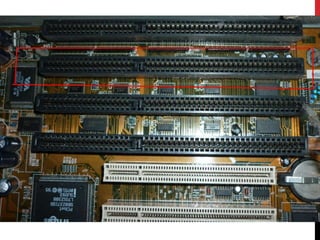

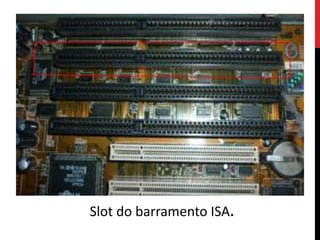

16. Slot do barramento ISA.

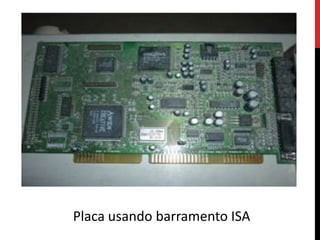

17. Placa usando barramento ISA

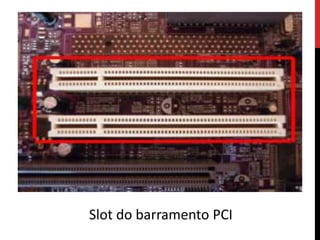

18. Slot do barramento PCI

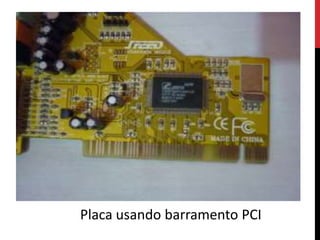

19. Placa usando barramento PCI

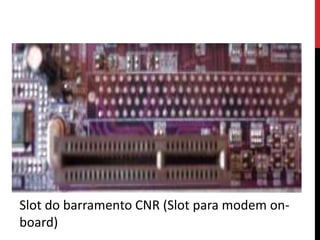

20. Slot do barramento CNR (Slot para modem on-
board)

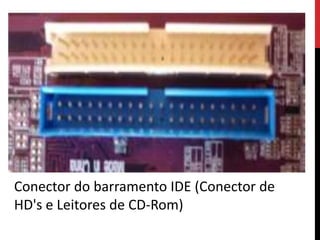

21. Conector do barramento IDE (Conector de
HD's e Leitores de CD-Rom)

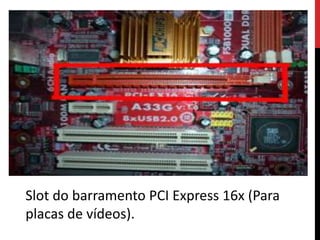

22. Slot do barramento PCI Express 16x (Para
placas de vídeos).

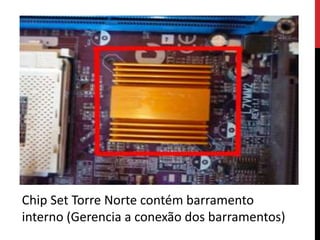

23. Chip Set Torre Norte contém barramento
interno (Gerencia a conexão dos barramentos)

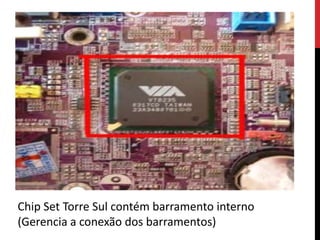

24. Chip Set Torre Sul contém barramento interno
(Gerencia a conexão dos barramentos)

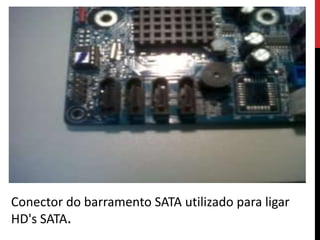

25. Conector do barramento SATA utilizado para ligar
HD's SATA.

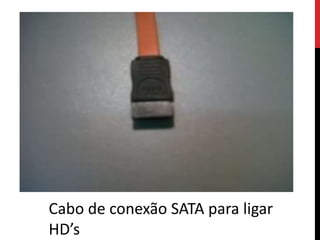

26. Cabo de conexão SATA para ligar
HD’s

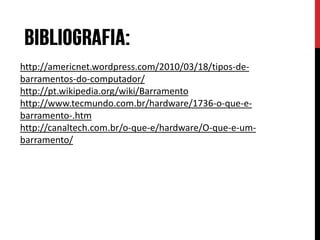

27. http://americnet.wordpress.com/2010/03/18/tipos-de-
barramentos-do-computador/
http://pt.wikipedia.org/wiki/Barramento
http://www.tecmundo.com.br/hardware/1736-o-que-e-
barramento-.htm
http://canaltech.com.br/o-que-e/hardware/O-que-e-um-
barramento/
