O documento discute os principais componentes e tipos de placas-mãe. Ele explica que a placa-mãe é responsável por conectar todos os componentes do computador e permite a troca de informações entre eles. Também descreve os principais tipos de placas-mãe, como AT, ATX, BTX e ITX, além de seus componentes como slots, processador, memória RAM e chipset.

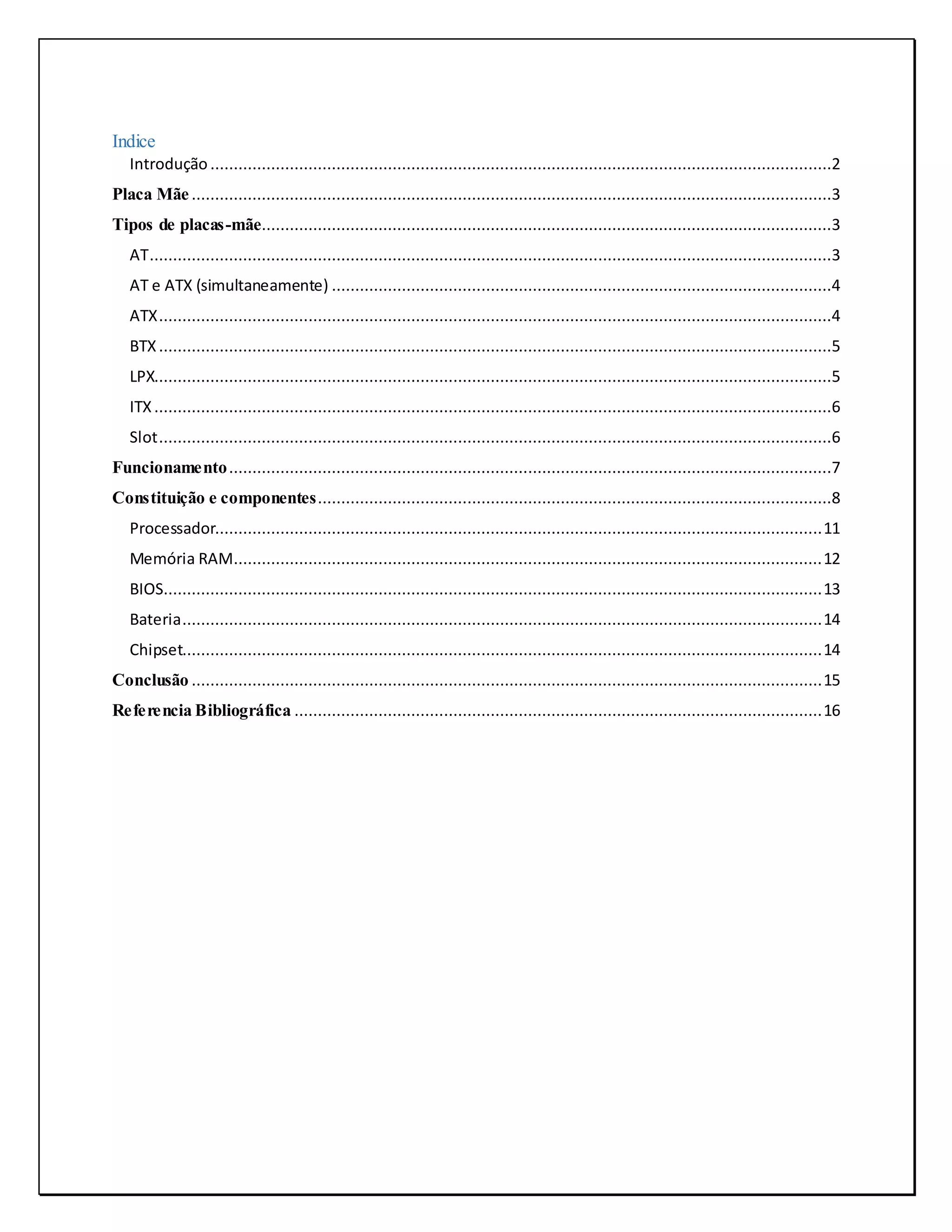

1. Indice
Introdução .....................................................................................................................................2
Placa Mãe .........................................................................................................................................3
Tipos de placas-mãe ..........................................................................................................................3
AT ..................................................................................................................................................3
AT e ATX (simultaneamente) ...........................................................................................................4
ATX ................................................................................................................................................4
BTX ................................................................................................................................................5
LPX.................................................................................................................................................5
ITX .................................................................................................................................................6
Slot ................................................................................................................................................6
Funcionamento .................................................................................................................................7
Constituição e componentes ..............................................................................................................8
Processador.................................................................................................................................. 11

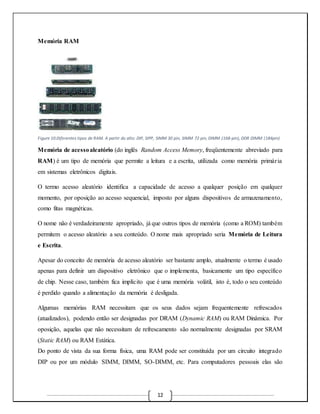

Memória RAM .............................................................................................................................. 12
BIOS ............................................................................................................................................. 13

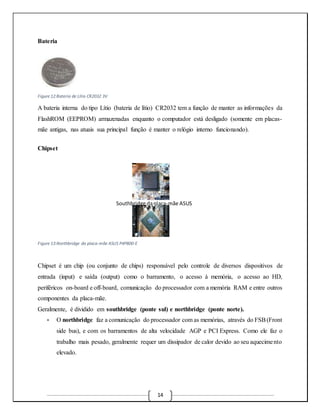

Bateria ......................................................................................................................................... 14
Chipset......................................................................................................................................... 14
Conclusão ....................................................................................................................................... 15

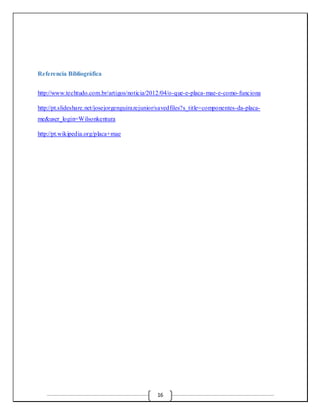

Referencia Bibliográfica ................................................................................................................. 16

2. 2

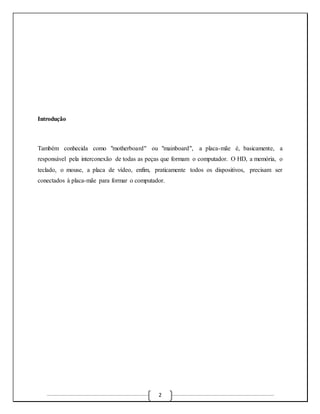

Introdução
Também conhecida como "motherboard" ou "mainboard", a placa-mãe é, basicamente, a
responsável pela interconexão de todas as peças que formam o computador. O HD, a memória, o
teclado, o mouse, a placa de vídeo, enfim, praticamente todos os dispositivos, precisam ser
conectados à placa-mãe para formar o computador.

3. 3

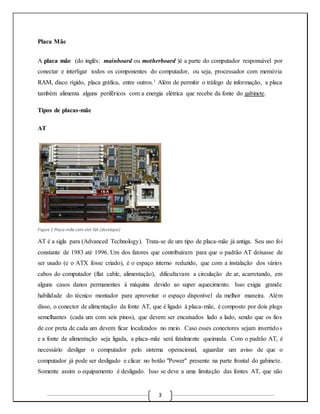

Placa Mãe
A placa mãe (do inglês: mainboard ou motherboard )é a parte do computador responsável por
conectar e interligar todos os componentes do computador, ou seja, processador com memória
RAM, disco rígido, placa gráfica, entre outros.1 Além de permitir o tráfego de informação, a placa
também alimenta alguns periféricos com a energia elétrica que recebe da fonte do gabinete.
Tipos de placas-mãe
AT
Figure 1 Placa-mãe com slot ISA (destaque)
AT é a sigla para (Advanced Technology). Trata-se de um tipo de placa-mãe já antiga. Seu uso foi
constante de 1983 até 1996. Um dos fatores que contribuíram para que o padrão AT deixasse de
ser usado (e o ATX fosse criado), é o espaço interno reduzido, que com a instalação dos vários
cabos do computador (flat cable, alimentação), dificultavam a circulação de ar, acarretando, em
alguns casos danos permanentes à máquina devido ao super aquecimento. Isso exigia grande
habilidade do técnico montador para aproveitar o espaço disponível da melhor maneira. Além
disso, o conector de alimentação da fonte AT, que é ligado à placa-mãe, é composto por dois plugs
semelhantes (cada um com seis pinos), que devem ser encaixados lado a lado, sendo que os fios
de cor preta de cada um devem ficar localizados no meio. Caso esses conectores sejam invertidos
e a fonte de alimentação seja ligada, a placa-mãe será fatalmente queimada. Com o padrão AT, é
necessário desligar o computador pelo sistema operacional, aguardar um aviso de que o
computador já pode ser desligado e clicar no botão "Power" presente na parte frontal do gabinete.
Somente assim o equipamento é desligado. Isso se deve a uma limitação das fontes AT, que não

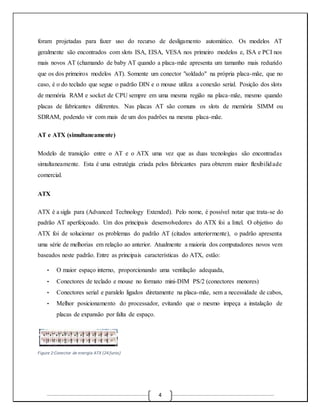

4. foram projetadas para fazer uso do recurso de desligamento automático. Os modelos AT
geralmente são encontrados com slots ISA, EISA, VESA nos primeiro modelos e, ISA e PCI nos
mais novos AT (chamando de baby AT quando a placa-mãe apresenta um tamanho mais reduzido
que os dos primeiros modelos AT). Somente um conector "soldado" na própria placa-mãe, que no
caso, é o do teclado que segue o padrão DIN e o mouse utiliza a conexão serial. Posição dos slots
de memória RAM e socket de CPU sempre em uma mesma região na placa-mãe, mesmo quando
placas de fabricantes diferentes. Nas placas AT são comuns os slots de memória SIMM ou
SDRAM, podendo vir com mais de um dos padrões na mesma placa-mãe.
4
AT e ATX (simultaneamente)
Modelo de transição entre o AT e o ATX uma vez que as duas tecnologias são encontradas
simultaneamente. Esta é uma estratégia criada pelos fabricantes para obterem maior flexibilidade
comercial.
ATX
ATX é a sigla para (Advanced Technology Extended). Pelo nome, é possível notar que trata-se do
padrão AT aperfeiçoado. Um dos principais desenvolvedores do ATX foi a Intel. O objetivo do
ATX foi de solucionar os problemas do padrão AT (citados anteriormente), o padrão apresenta
uma série de melhorias em relação ao anterior. Atualmente a maioria dos computadores novos vem
baseados neste padrão. Entre as principais características do ATX, estão:
• O maior espaço interno, proporcionando uma ventilação adequada,
• Conectores de teclado e mouse no formato mini-DIM PS/2 (conectores menores)
• Conectores serial e paralelo ligados diretamente na placa-mãe, sem a necessidade de cabos,
• Melhor posicionamento do processador, evitando que o mesmo impeça a instalação de
placas de expansão por falta de espaço.
Figure 2:Conector de energia ATX (24 furos)

5. 5

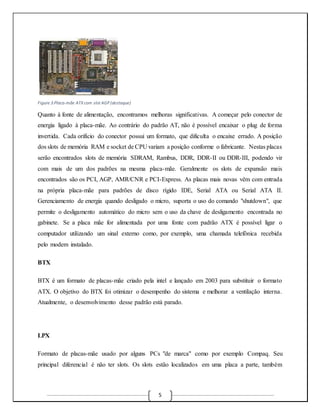

Figure 3:Placa-mãe ATX com slot AGP (destaque)
Quanto à fonte de alimentação, encontramos melhoras significativas. A começar pelo conector de
energia ligado à placa-mãe. Ao contrário do padrão AT, não é possível encaixar o plug de forma
invertida. Cada orifício do conector possui um formato, que dificulta o encaixe errado. A posição
dos slots de memória RAM e socket de CPU variam a posição conforme o fabricante. Nestas placas
serão encontrados slots de memória SDRAM, Rambus, DDR, DDR-II ou DDR-III, podendo vir
com mais de um dos padrões na mesma placa-mãe. Geralmente os slots de expansão mais
encontrados são os PCI, AGP, AMR/CNR e PCI-Express. As placas mais novas vêm com entrada
na própria placa-mãe para padrões de disco rígido IDE, Serial ATA ou Serial ATA II.
Gerenciamento de energia quando desligado o micro, suporta o uso do comando "shutdown", que
permite o desligamento automático do micro sem o uso da chave de desligamento encontrada no
gabinete. Se a placa mãe for alimentada por uma fonte com padrão ATX é possível ligar o
computador utilizando um sinal externo como, por exemplo, uma chamada telefônica recebida
pelo modem instalado.
BTX
BTX é um formato de placas-mãe criado pela intel e lançado em 2003 para substituir o formato
ATX. O objetivo do BTX foi otimizar o desempenho do sistema e melhorar a ventilação interna.
Atualmente, o desenvolvimento desse padrão está parado.
LPX
Formato de placas-mãe usado por alguns PCs "de marca" como por exemplo Compaq. Seu
principal diferencial é não ter slots. Os slots estão localizados em uma placa a parte, também

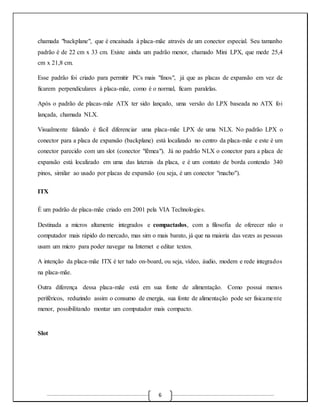

6. chamada "backplane", que é encaixada à placa-mãe através de um conector especial. Seu tamanho
padrão é de 22 cm x 33 cm. Existe ainda um padrão menor, chamado Mini LPX, que mede 25,4
cm x 21,8 cm.
Esse padrão foi criado para permitir PCs mais "finos", já que as placas de expansão em vez de
ficarem perpendiculares à placa-mãe, como é o normal, ficam paralelas.
Após o padrão de placas-mãe ATX ter sido lançado, uma versão do LPX baseada no ATX foi
lançada, chamada NLX.
Visualmente falando é fácil diferenciar uma placa-mãe LPX de uma NLX. No padrão LPX o
conector para a placa de expansão (backplane) está localizado no centro da placa-mãe e este é um
conector parecido com um slot (conector "fêmea"). Já no padrão NLX o conector para a placa de
expansão está localizado em uma das laterais da placa, e é um contato de borda contendo 340
pinos, similar ao usado por placas de expansão (ou seja, é um conector "macho").
6
ITX
É um padrão de placa-mãe criado em 2001 pela VIA Technologies.
Destinada a micros altamente integrados e compactados, com a filosofia de oferecer não o
computador mais rápido do mercado, mas sim o mais barato, já que na maioria das vezes as pessoas
usam um micro para poder navegar na Internet e editar textos.
A intenção da placa-mãe ITX é ter tudo on-board, ou seja, vídeo, áudio, modem e rede integrados
na placa-mãe.
Outra diferença dessa placa-mãe está em sua fonte de alimentação. Como possui menos
periféricos, reduzindo assim o consumo de energia, sua fonte de alimentação pode ser fisicamente
menor, possibilitando montar um computador mais compacto.
Slot

7. Figure 4: Slots PCI (64 bits).
Slot é um termo em inglês para designar ranhura, fenda, conector, encaixe ou espaço. Sua função
é ligar os periféricos ao barramento e suas velocidades são correspondentes as dos seus respectivos
barramentos. Nas placas-mãe são encontrados vários slots para o encaixe de placas (vídeo, som,
modem e rede por exemplo).
Alguns exemplos de slots:
• ISA: (Industry Standard Architecture): Que é utilizado para conectar periféricos lentos,
como a placa de som e fax modem. (16 bits baixa velocidade)
• PCI: Utilizado por periféricos que demandem velocidade, como a placa de vídeo. (32 bits,
7
alta velocidade)
• AGP: (Accelerated Graphics Port): Utilizado exclusivamente por interface de vídeos 3D.
(32 bits, alta velocidade)
• PCI Express: Ulitilizadas nas placas de vídeo mais modernas, ela varia de 1X até 32X, mas
atualmente não encontramos mais de 16X, é a mais rápida do momento.
Funcionamento
A placa-mãe realiza a interconexão das peças componentes do microcomputador. Assim,
processador, memória, placa de vídeo, HD, teclado, mouse, etc. estão ligados diretamente à placa-mãe.
Ela possui diversos componentes eletrônicos (circuitos integrados, capacitores, resistores,
etc) e entradas especiais (slots) para que seja possível conectar os vários dispositivos.

8. 8

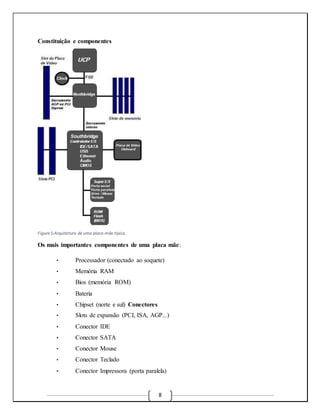

Constituição e componentes
Figure 5:Arquitetura de uma placa-mãe típica.
Os mais importantes componentes de uma placa mãe:
• Processador (conectado ao soquete)
• Memória RAM
• Bios (memória ROM)
• Bateria
• Chipset (norte e sul) Conectores
• Slots de expansão (PCI, ISA, AGP...)
• Conector IDE
• Conector SATA
• Conector Mouse
• Conector Teclado
• Conector Impressora (porta paralela)

9. 9

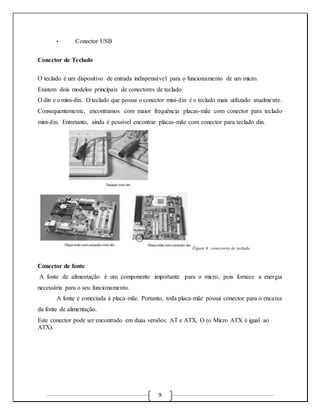

• Conector USB
Conector de Teclado
O teclado é um dispositivo de entrada indispensável para o funcionamento de um micro.
Existem dois modelos principais de conectores de teclado:
O din e o mini-din. O teclado que possui o conector mini-din é o teclado mais utilizado atualme nte.
Consequentemente, encontramos com maior frequência placas-mãe com conector para teclado
mini-din. Entretanto, ainda é possível encontrar placas-mãe com conector para teclado din.
Figure 6: conectores de teclado
Conector de fonte
A fonte de alimentação é um componente importante para o micro, pois fornece a energia
necessária para o seu funcionamento.
A fonte é conectada à placa-mãe. Portanto, toda placa-mãe possui conector para o encaixe
da fonte de alimentação.
Este conector pode ser encontrado em duas versões: AT e ATX. O (o Micro ATX é igual ao
ATX).

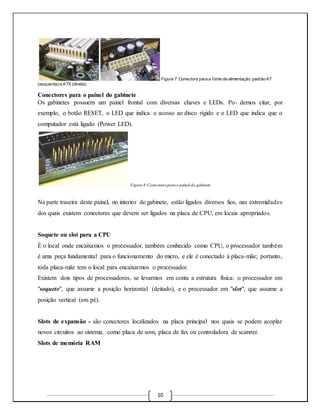

10. Figure 7: Conectors para a fonte de alimentação padrão AT
10
(esquerda) e ATX (direita).
Conectores para o painel do gabinete
Os gabinetes possuem um painel frontal com diversas chaves e LEDs. Po- demos citar, por
exemplo, o botão RESET, o LED que indica o acesso ao disco rígido e o LED que indica que o
computador está ligado (Power LED).
Figure 8:Conectores para o painel do gabinete
Na parte traseira deste painel, no interior do gabinete, estão ligados diversos fios, nas extremidades
dos quais existem conectores que devem ser ligados na placa de CPU, em locais apropriados.
Soquete ou slot para a CPU
É o local onde encaixamos o processador, também conhecido como CPU, o processador também
é uma peça fundamental para o funcionamento do micro, e ele é conectado à placa-mãe; portanto,
toda placa-mãe tem o local para encaixarmos o processador.
Existem dois tipos de processadores, se levarmos em conta a estrutura física: o processador em
"soquete", que assume a posição horizontal (deitado), e o processador em "slot", que assume a
posição vertical (em pé).
Slots de expansão - são conectores localizados na placa principal nos quais se podem acoplar
novos circuitos ao sistema, como placa de som, placa de fax ou controladora de scanner.
Slots de memória RAM

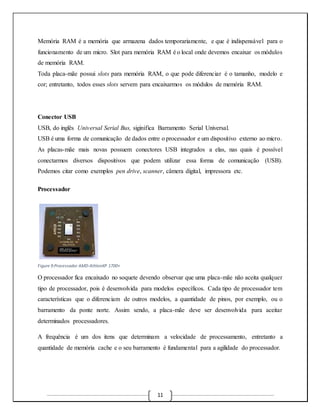

11. Memória RAM é a memória que armazena dados temporariamente, e que é indispensável para o
funcionamento de um micro. Slot para memória RAM é o local onde devemos encaixar os módulos
de memória RAM.
Toda placa-mãe possui slots para memória RAM, o que pode diferenciar é o tamanho, modelo e
cor; entretanto, todos esses slots servem para encaixarmos os módulos de memória RAM.
Conector USB
USB, do inglês Universal Serial Bus, siginifica Barramento Serial Universal.
USB é uma forma de comunicação de dados entre o processador e um dispositivo externo ao micro.
As placas-mãe mais novas possuem conectores USB integrados a elas, nas quais é possível
conectarmos diversos dispositivos que podem utilizar essa forma de comunicação (USB).
Podemos citar como exemplos pen drive, scanner, câmera digital, impressora etc.
11
Processador
Figure 9:Processador AMD-AthlonXP 1700+
O processador fica encaixado no soquete devendo observar que uma placa-mãe não aceita qualquer
tipo de processador, pois é desenvolvida para modelos específicos. Cada tipo de processador tem
características que o diferenciam de outros modelos, a quantidade de pinos, por exemplo, ou o
barramento da ponte norte. Assim sendo, a placa-mãe deve ser desenvolvida para aceitar
determinados processadores.
A frequência é um dos itens que determinam a velocidade de processamento, entretanto a
quantidade de memória cache e o seu barramento é fundamental para a agilidade do processador.

12. 12
Memória RAM
Figure 10:Diferentes tipos de RAM. A partir do alto: DIP, SIPP, SIMM 30 pin, SIMM 72 pin, DIMM (168‐pin), DDR DIMM (184pin)
Memória de acesso aleatório (do inglês Random Access Memory, freqüentemente abreviado para
RAM) é um tipo de memória que permite a leitura e a escrita, utilizada como memória primár ia
em sistemas eletrônicos digitais.
O termo acesso aleatório identifica a capacidade de acesso a qualquer posição em qualquer
momento, por oposição ao acesso sequencial, imposto por alguns dispositivos de armazenamento,
como fitas magnéticas.
O nome não é verdadeiramente apropriado, já que outros tipos de memória (como a ROM) também
permitem o acesso aleatório a seu conteúdo. O nome mais apropriado seria Memória de Leitura
e Escrita.
Apesar do conceito de memória de acesso aleatório ser bastante amplo, atualmente o termo é usado
apenas para definir um dispositivo eletrônico que o implementa, basicamente um tipo específico
de chip. Nesse caso, também fica implícito que é uma memória volátil, isto é, todo o seu conteúdo
é perdido quando a alimentação da memória é desligada.
Algumas memórias RAM necessitam que os seus dados sejam frequentemente refrescados
(atualizados), podendo então ser designadas por DRAM (Dynamic RAM) ou RAM Dinâmica. Por
oposição, aquelas que não necessitam de refrescamento são normalmente designadas por SRAM
(Static RAM) ou RAM Estática.
Do ponto de vista da sua forma física, uma RAM pode ser constituída por um circuito integrado
DIP ou por um módulo SIMM, DIMM, SO-DIMM, etc. Para computadores pessoais elas são

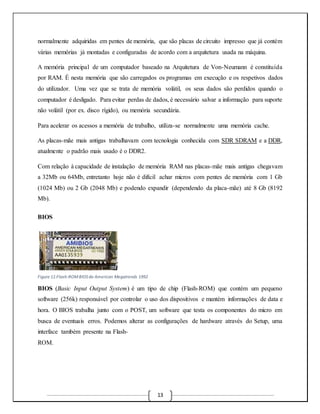

13. normalmente adquiridas em pentes de memória, que são placas de circuito impresso que já contém
várias memórias já montadas e configuradas de acordo com a arquitetura usada na máquina.
A memória principal de um computador baseado na Arquitetura de Von-Neumann é constituída
por RAM. É nesta memória que são carregados os programas em execução e os respetivos dados
do utilizador. Uma vez que se trata de memória volátil, os seus dados são perdidos quando o
computador é desligado. Para evitar perdas de dados, é necessário salvar a informação para suporte
não volátil (por ex. disco rígido), ou memória secundária.
Para acelerar os acessos a memória de trabalho, utiliza-se normalmente uma memória cache.
As placas-mãe mais antigas trabalhavam com tecnologia conhecida com SDR SDRAM e a DDR,
atualmente o padrão mais usado é o DDR2.
Com relação à capacidade de instalação de memória RAM nas placas-mãe mais antigas chegavam
a 32Mb ou 64Mb, entretanto hoje não é difícil achar micros com pentes de memória com 1 Gb
(1024 Mb) ou 2 Gb (2048 Mb) e podendo expandir (dependendo da placa-mãe) até 8 Gb (8192
Mb).
13
BIOS
Figure 11:Flash-ROM BIOS da American Megatrends 1992
BIOS (Basic Input Output System) é um tipo de chip (Flash-ROM) que contém um pequeno
software (256k) responsável por controlar o uso dos dispositivos e mantém informações de data e
hora. O BIOS trabalha junto com o POST, um software que testa os componentes do micro em
busca de eventuais erros. Podemos alterar as configurações de hardware através do Setup, uma
interface também presente na Flash-
ROM.

14. Southbridge da placa-mãe ASUS
P4P800-E
14
Bateria
Figure 12:Bateria de Lítio CR2032 3V
A bateria interna do tipo Lítio (bateria de lítio) CR2032 tem a função de manter as informações da
FlashROM (EEPROM) armazenadas enquanto o computador está desligado (somente em placas-mãe
antigas, nas atuais sua principal função é manter o relógio interno funcionando).
Chipset
Figure 13:Northbridge da placa-mãe ASUS P4P800-E
Chipset é um chip (ou conjunto de chips) responsável pelo controle de diversos dispositivos de
entrada (input) e saída (output) como o barramento, o acesso à memória, o acesso ao HD,
periféricos on-board e off-board, comunicação do processador com a memória RAM e entre outros
componentes da placa-mãe.
Geralmente, é dividido em southbridge (ponte sul) e northbridge (ponte norte).
• O northbridge faz a comunicação do processador com as memórias, através do FSB (Front
side bus), e com os barramentos de alta velocidade AGP e PCI Express. Como ele faz o
trabalho mais pesado, geralmente requer um dissipador de calor devido ao seu aquecime nto
elevado.

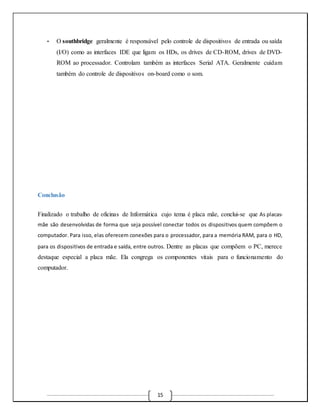

15. • O southbridge geralmente é responsável pelo controle de dispositivos de entrada ou saída
(I/O) como as interfaces IDE que ligam os HDs, os drives de CD-ROM, drives de DVD-ROM
ao processador. Controlam também as interfaces Serial ATA. Geralmente cuidam
também do controle de dispositivos on-board como o som.
15
Conclusão
Finalizado o trabalho de oficinas de Informática cujo tema é placa mãe, conclui-se que As placas-mãe
são desenvolvidas de forma que seja possível conectar todos os dispositivos quem compõem o
computador. Para isso, elas oferecem conexões para o processador, para a memória RAM, para o HD,
para os dispositivos de entrada e saída, entre outros. Dentre as placas que compõem o PC, merece
destaque especial a placa mãe. Ela congrega os componentes vitais para o funcionamento do
computador.

16. 16
Referencia Bibliográfica
http://www.techtudo.com.br/artigos/noticia/2012/04/o-que-e-placa-mae-e-como-funciona
http://pt.slideshare.net/josejorgenguirazejunior/savedfiles?s_title=componentes-da-placa-me&
user_login=Wilsonkentura
http://pt.wikipedia.org/placa+mae
