O documento descreve os principais tipos e componentes de gabinetes de computador, incluindo padrões como AT e ATX, formatos como torre, mini-torre e desktop, e procedimentos para a abertura, montagem e desmontagem de gabinetes.

1. Aparecida de Fátima Nunes Correa
Isadora Faria Trindade
Jaqueline Alves
Maykon Jhonathan Plateano de Almeida
ETEC DR. DEMÉTRIO AZEVEDO JÚNIOR
TÉCNICO EM INFORMÁTICA

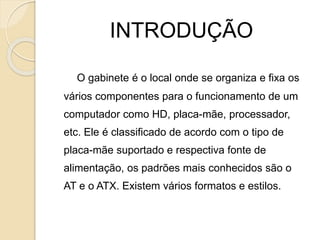

2. INTRODUÇÃO
O gabinete é o local onde se organiza e fixa os
vários componentes para o funcionamento de um
computador como HD, placa-mãe, processador,
etc. Ele é classificado de acordo com o tipo de
placa-mãe suportado e respectiva fonte de
alimentação, os padrões mais conhecidos são o
AT e o ATX. Existem vários formatos e estilos.

3. GABINETES
O gabinete é formado por um corpo
metálico, pintado externamente com tinta
eletrostática e às vezes também
internamente.
Dentro geralmente possui as seguintes
peças: fonte, placa mãe, processador,
memórias, disco rígido, driver ótico, placa
de vídeo e todos os seus respectivos
cabos.

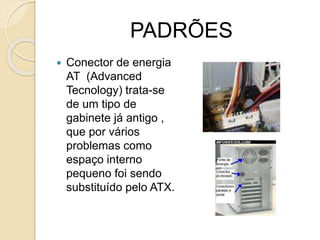

4. PADRÕES
 Conector de energia
AT (Advanced
Tecnology) trata-se
de um tipo de
gabinete já antigo ,
que por vários
problemas como
espaço interno
pequeno foi sendo
substituído pelo ATX.

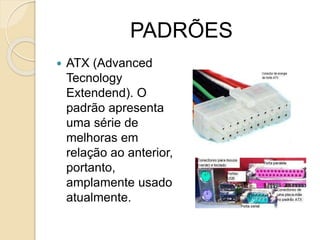

5. PADRÕES
 ATX (Advanced
Tecnology
Extendend). O
padrão apresenta
uma série de
melhoras em
relação ao anterior,
portanto,
amplamente usado
atualmente.

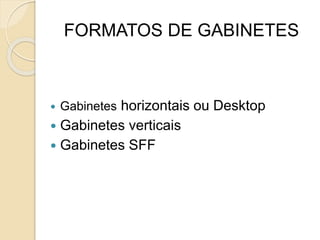

6. FORMATOS DE GABINETES
 Gabinetes horizontais ou Desktop
 Gabinetes verticais
 Gabinetes SFF

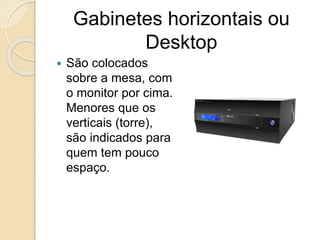

7. Gabinetes horizontais ou
Desktop
 São colocados
sobre a mesa, com
o monitor por cima.
Menores que os
verticais (torre),
são indicados para
quem tem pouco
espaço.

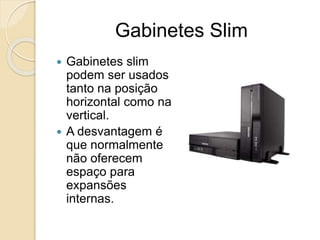

8. Gabinetes Slim
 Gabinetes slim
podem ser usados
tanto na posição
horizontal como na
vertical.
 A desvantagem é
que normalmente
não oferecem
espaço para
expansões
internas.

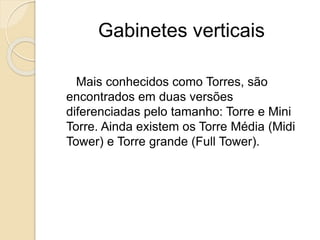

9. Gabinetes verticais
Mais conhecidos como Torres, são
encontrados em duas versões
diferenciadas pelo tamanho: Torre e Mini
Torre. Ainda existem os Torre Média (Midi
Tower) e Torre grande (Full Tower).

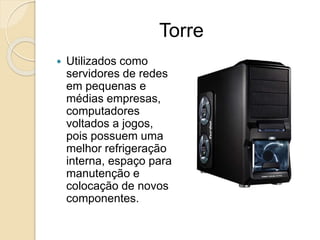

10. Torre
 Utilizados como
servidores de redes
em pequenas e
médias empresas,
computadores
voltados a jogos,
pois possuem uma
melhor refrigeração
interna, espaço para
manutenção e
colocação de novos
componentes.

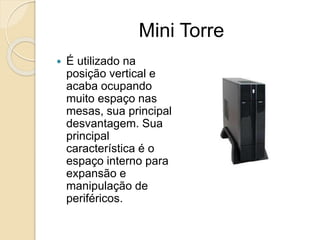

11. Mini Torre
 É utilizado na
posição vertical e
acaba ocupando
muito espaço nas
mesas, sua principal
desvantagem. Sua
principal
característica é o
espaço interno para
expansão e
manipulação de
periféricos.

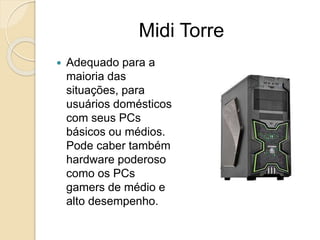

12. Midi Torre
 Adequado para a
maioria das
situações, para
usuários domésticos
com seus PCs
básicos ou médios.
Pode caber também
hardware poderoso
como os PCs
gamers de médio e
alto desempenho.

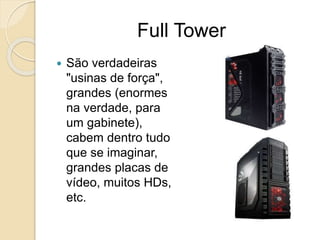

13. Full Tower
 São verdadeiras
"usinas de força",
grandes (enormes
na verdade, para
um gabinete),
cabem dentro tudo
que se imaginar,
grandes placas de
vídeo, muitos HDs,
etc.

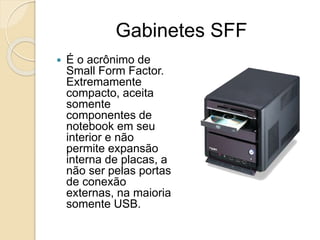

14. Gabinetes SFF
 É o acrônimo de
Small Form Factor.
Extremamente
compacto, aceita
somente
componentes de
notebook em seu
interior e não
permite expansão
interna de placas, a
não ser pelas portas
de conexão
externas, na maioria
somente USB.

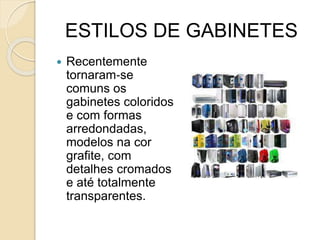

15. ESTILOS DE GABINETES
 Recentemente
tornaram‐se
comuns os
gabinetes coloridos
e com formas
arredondadas,
modelos na cor
grafite, com
detalhes cromados
e até totalmente
transparentes.

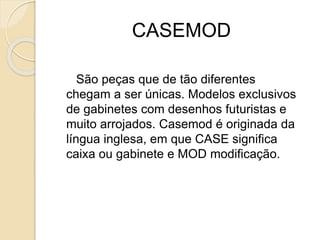

16. CASEMOD
São peças que de tão diferentes
chegam a ser únicas. Modelos exclusivos
de gabinetes com desenhos futuristas e
muito arrojados. Casemod é originada da
língua inglesa, em que CASE significa
caixa ou gabinete e MOD modificação.

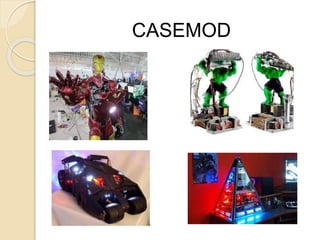

17. CASEMOD

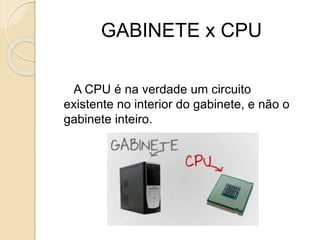

18. GABINETE x CPU
A CPU é na verdade um circuito
existente no interior do gabinete, e não o
gabinete inteiro.

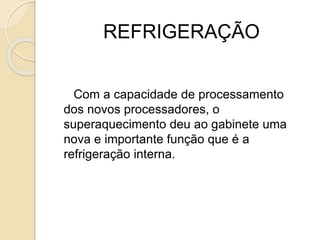

19. REFRIGERAÇÃO
Com a capacidade de processamento
dos novos processadores, o
superaquecimento deu ao gabinete uma
nova e importante função que é a
refrigeração interna.

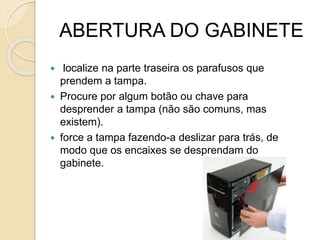

20. ABERTURA DO GABINETE
 localize na parte traseira os parafusos que
prendem a tampa.
 Procure por algum botão ou chave para
desprender a tampa (não são comuns, mas
existem).
 force a tampa fazendo-a deslizar para trás, de
modo que os encaixes se desprendam do
gabinete.

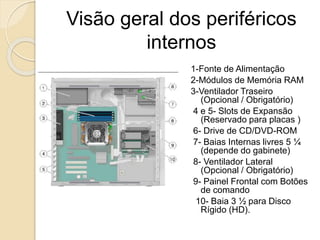

21. Visão geral dos periféricos
internos
1-Fonte de Alimentação
2-Módulos de Memória RAM
3-Ventilador Traseiro
(Opcional / Obrigatório)
4 e 5- Slots de Expansão
(Reservado para placas )
6- Drive de CD/DVD-ROM
7- Baias Internas livres 5 ¼
(depende do gabinete)
8- Ventilador Lateral
(Opcional / Obrigatório)
9- Painel Frontal com Botões
de comando
10- Baia 3 ½ para Disco
Rígido (HD).

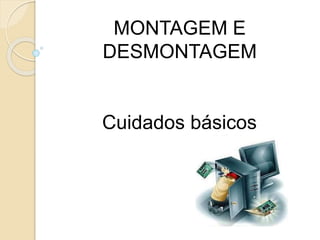

22. MONTAGEM E
DESMONTAGEM
Cuidados básicos

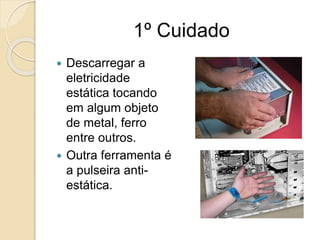

23. 1º Cuidado
 Descarregar a
eletricidade
estática tocando
em algum objeto
de metal, ferro
entre outros.
 Outra ferramenta é
a pulseira anti-
estática.

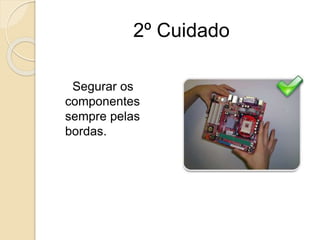

24. 2º Cuidado
Segurar os
componentes
sempre pelas
bordas.

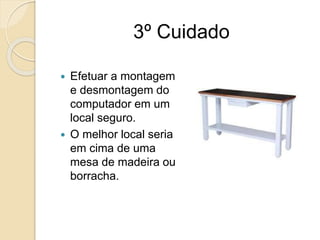

25. 3º Cuidado
 Efetuar a montagem
e desmontagem do
computador em um
local seguro.
 O melhor local seria
em cima de uma
mesa de madeira ou
borracha.

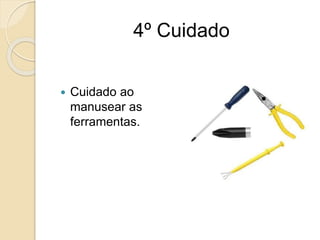

26. 4º Cuidado
 Cuidado ao
manusear as
ferramentas.

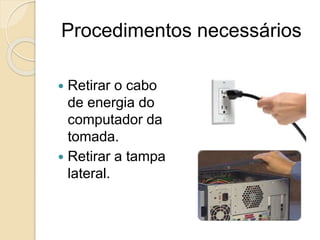

27. Procedimentos necessários
 Retirar o cabo
de energia do
computador da
tomada.
 Retirar a tampa
lateral.

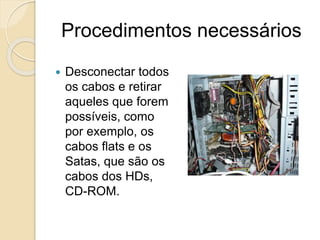

28. Procedimentos necessários
 Desconectar todos
os cabos e retirar
aqueles que forem
possíveis, como
por exemplo, os
cabos flats e os
Satas, que são os
cabos dos HDs,
CD-ROM.

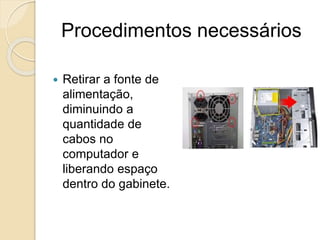

29. Procedimentos necessários
 Retirar a fonte de
alimentação,
diminuindo a
quantidade de
cabos no
computador e
liberando espaço
dentro do gabinete.

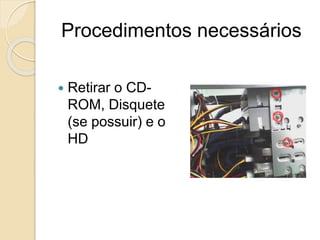

30. Procedimentos necessários
 Retirar o CD-
ROM, Disquete
(se possuir) e o
HD

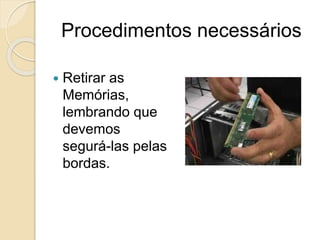

31. Procedimentos necessários
 Retirar as
Memórias,
lembrando que
devemos
segurá-las pelas
bordas.

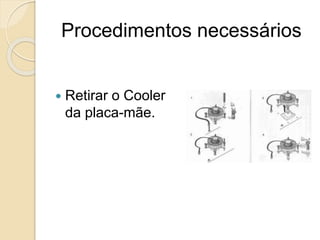

32. Procedimentos necessários
 Retirar o Cooler
da placa-mãe.

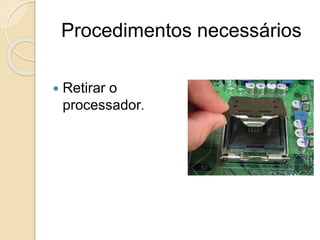

33. Procedimentos necessários
 Retirar o
processador.

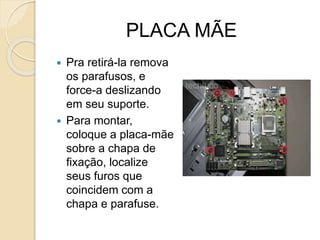

34. PLACA MÃE
 Pra retirá-la remova
os parafusos, e
force-a deslizando
em seu suporte.
 Para montar,
coloque a placa-mãe
sobre a chapa de
fixação, localize
seus furos que
coincidem com a
chapa e parafuse.

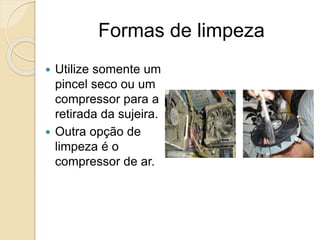

35. Formas de limpeza
 Utilize somente um
pincel seco ou um
compressor para a
retirada da sujeira.
 Outra opção de
limpeza é o
compressor de ar.

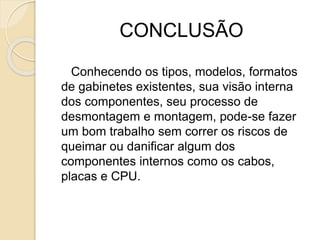

37. CONCLUSÃO
Conhecendo os tipos, modelos, formatos
de gabinetes existentes, sua visão interna
dos componentes, seu processo de
desmontagem e montagem, pode-se fazer
um bom trabalho sem correr os riscos de
queimar ou danificar algum dos
componentes internos como os cabos,
placas e CPU.
