O documento descreve as principais partes e componentes de uma placa-mãe, incluindo sua função de interconectar os dispositivos de um computador. Historicamente, o primeiro modelo de placa-mãe surgiu em 1982 na IBM e continua sendo o padrão atual. Os modelos AT e ATX foram desenvolvidos para melhorar problemas de espaço e conexões. Componentes essenciais em qualquer placa-mãe são o soquete do processador, slots, conectores, BIOS, CMOS, bateria e chipset norte e sul.

1. PLACA-MÃE
INTRODUÇÃO
Também conhecida como "mainboard", a placa-mãe é,
basicamente, a responsável pela interconexão de todas as
peças que formam o computador. O HD, a memória, o
teclado, o mouse, a placa de vídeo, enfim, praticamente
todos os dispositivos, precisam ser conectados à placa-mãe
para formar o computador.

2. PLACA-MÃE
HISTÓRIA

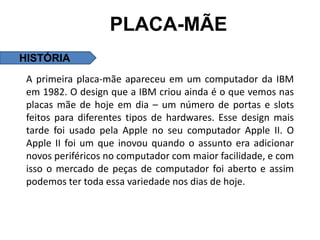

A primeira placa-mãe apareceu em um computador da IBM
em 1982. O design que a IBM criou ainda é o que vemos nas
placas mãe de hoje em dia – um número de portas e slots
feitos para diferentes tipos de hardwares. Esse design mais
tarde foi usado pela Apple no seu computador Apple II. O
Apple II foi um que inovou quando o assunto era adicionar
novos periféricos no computador com maior facilidade, e com
isso o mercado de peças de computador foi aberto e assim
podemos ter toda essa variedade nos dias de hoje.

4. Placa mãe

5. PLACA-MÃE
CONTROLADO
RES

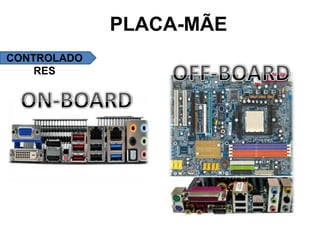

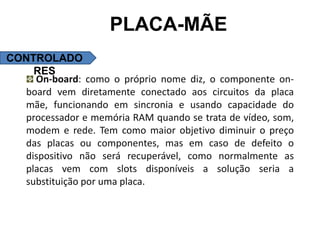

On-board: como o próprio nome diz, o componente on-
board vem diretamente conectado aos circuitos da placa
mãe, funcionando em sincronia e usando capacidade do
processador e memória RAM quando se trata de vídeo, som,
modem e rede. Tem como maior objetivo diminuir o preço
das placas ou componentes, mas em caso de defeito o
dispositivo não será recuperável, como normalmente as
placas vem com slots disponíveis a solução seria a
substituição por uma placa.

6. PLACA-MÃE
CONTROLADO
RES

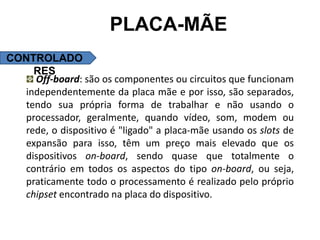

Off-board: são os componentes ou circuitos que funcionam
independentemente da placa mãe e por isso, são separados,
tendo sua própria forma de trabalhar e não usando o
processador, geralmente, quando vídeo, som, modem ou
rede, o dispositivo é "ligado" a placa-mãe usando os slots de
expansão para isso, têm um preço mais elevado que os
dispositivos on-board, sendo quase que totalmente o
contrário em todos os aspectos do tipo on-board, ou seja,
praticamente todo o processamento é realizado pelo próprio
chipset encontrado na placa do dispositivo.

7. PLACA-MÃE
CONTROLADO
RES

8. PLACA-MÃE
MODELOS
AT

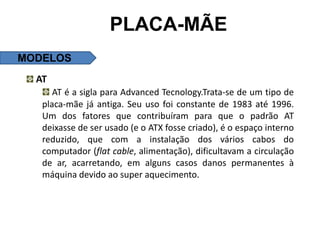

AT é a sigla para Advanced Tecnology.Trata-se de um tipo de
placa-mãe já antiga. Seu uso foi constante de 1983 até 1996.
Um dos fatores que contribuíram para que o padrão AT
deixasse de ser usado (e o ATX fosse criado), é o espaço interno
reduzido, que com a instalação dos vários cabos do
computador (flat cable, alimentação), dificultavam a circulação
de ar, acarretando, em alguns casos danos permanentes à
máquina devido ao super aquecimento.

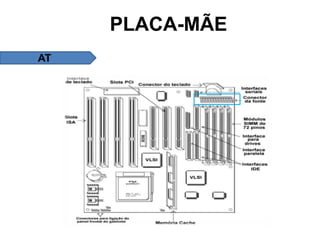

9. PLACA-MÃE
AT

10. PLACA-MÃE
MODELOS

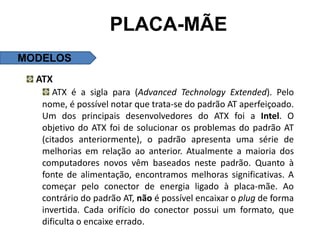

ATX
ATX é a sigla para (Advanced Technology Extended). Pelo
nome, é possível notar que trata-se do padrão AT aperfeiçoado.
Um dos principais desenvolvedores do ATX foi a Intel. O
objetivo do ATX foi de solucionar os problemas do padrão AT
(citados anteriormente), o padrão apresenta uma série de
melhorias em relação ao anterior. Atualmente a maioria dos
computadores novos vêm baseados neste padrão. Quanto à
fonte de alimentação, encontramos melhoras significativas. A
começar pelo conector de energia ligado à placa-mãe. Ao
contrário do padrão AT, não é possível encaixar o plug de forma
invertida. Cada orifício do conector possui um formato, que
dificulta o encaixe errado.

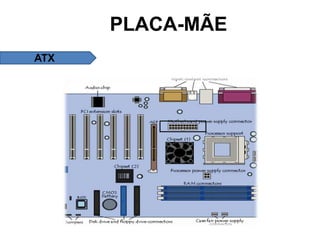

11. PLACA-MÃE
ATX

12. PLACA-MÃE
COMPONENTE
S

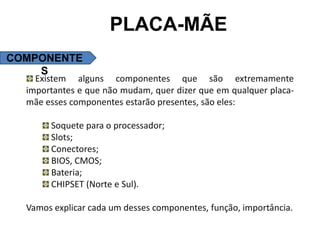

Existem alguns componentes que são extremamente
importantes e que não mudam, quer dizer que em qualquer placa-
mãe esses componentes estarão presentes, são eles:
Soquete para o processador;
Slots;
Conectores;
BIOS, CMOS;
Bateria;
CHIPSET (Norte e Sul).
Vamos explicar cada um desses componentes, função, importância.

13. PLACA-MÃE
SOQUETE

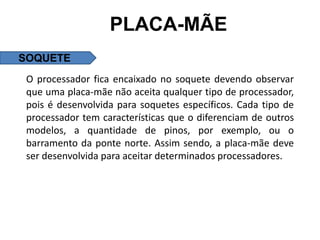

O processador fica encaixado no soquete devendo observar
que uma placa-mãe não aceita qualquer tipo de processador,
pois é desenvolvida para soquetes específicos. Cada tipo de
processador tem características que o diferenciam de outros
modelos, a quantidade de pinos, por exemplo, ou o
barramento da ponte norte. Assim sendo, a placa-mãe deve
ser desenvolvida para aceitar determinados processadores.

14. PLACA-MÃE
SOQUETE

15. PLACA-MÃE

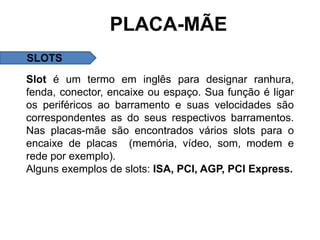

SLOTS
Slot é um termo em inglês para designar ranhura,
fenda, conector, encaixe ou espaço. Sua função é ligar
os periféricos ao barramento e suas velocidades são
correspondentes as do seus respectivos barramentos.
Nas placas-mãe são encontrados vários slots para o
encaixe de placas (memória, vídeo, som, modem e
rede por exemplo).
Alguns exemplos de slots: ISA, PCI, AGP, PCI Express.

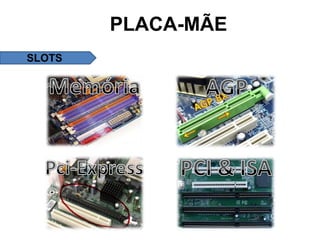

16. PLACA-MÃE
SLOTS

17. PLACA-MÃE
CONECTORES

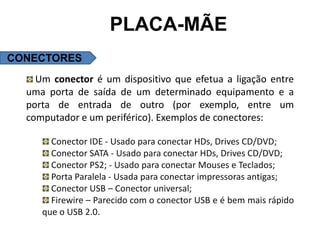

Um conector é um dispositivo que efetua a ligação entre
uma porta de saída de um determinado equipamento e a
porta de entrada de outro (por exemplo, entre um
computador e um periférico). Exemplos de conectores:
Conector IDE - Usado para conectar HDs, Drives CD/DVD;
Conector SATA - Usado para conectar HDs, Drives CD/DVD;
Conector PS2; - Usado para conectar Mouses e Teclados;
Porta Paralela - Usada para conectar impressoras antigas;
Conector USB – Conector universal;
Firewire – Parecido com o conector USB e é bem mais rápido
que o USB 2.0.

18. PLACA-MÃE
CONECTORES

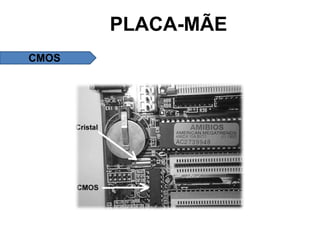

19. PLACA-MÃE
CMOS

20. PLACA-MÃE

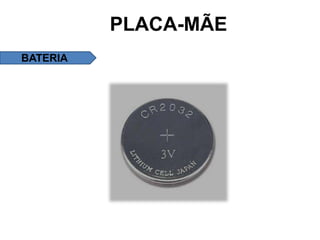

BATERIA
Com as mudanças que ocorreram na estrutura das placas-mãe, a
memória utilizada para salvar os dados de inicialização e BIOS
deixou de ser volátil. Assim, as informações já não seriam mais
perdidas, mesmo que houvesse falhas na alimentação de energia.
As baterias passaram, então, a ser parte integrante do sistema RTC
(Real Time Clock ou relógio em tempo real, em português). Dessa
forma, a bateria de lítio acoplada à placa-mãe passa a ser
responsável apenas pela manutenção da energia elétrica do relógio
interno. Logo, caso a pilha seja descarregada, o computador não
sofre grandes perdas de dados.

21. PLACA-MÃE
BATERIA
