1. Instalação e Manutenção de Equipamentos Informáticos Módulo 2 – Montagem de Computadores

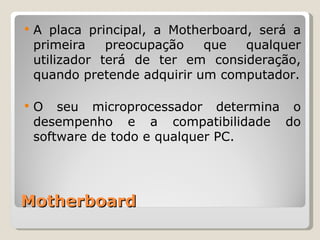

2. Motherboard A placa principal, a Motherboard, será a primeira preocupação que qualquer utilizador terá de ter em consideração, quando pretende adquirir um computador. O seu microprocessador determina o desempenho e a compatibilidade do software de todo e qualquer PC.

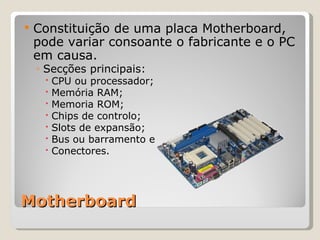

3. Motherboard Constituição de uma placa Motherboard, pode variar consoante o fabricante e o PC em causa. Secções principais: CPU ou processador; Memória RAM; Memoria ROM; Chips de controlo; Slots de expansão; Bus ou barramento e Conectores.

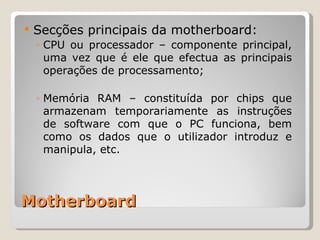

4. Motherboard Secções principais da motherboard: CPU ou processador – componente principal, uma vez que é ele que efectua as principais operações de processamento; Memória RAM – constituída por chips que armazenam temporariamente as instruções de software com que o PC funciona, bem como os dados que o utilizador introduz e manipula, etc.

5. Motherboard Secções principais da motherboard: Memória ROM - constituída por chips que contêm instruções fixas para o desempenho de funções básicas do sistema (p.ex: a BIOS) responsável pelo arranque do PC e a interacção básica dos arranque do PC e a interacção básica dos dispositivos);

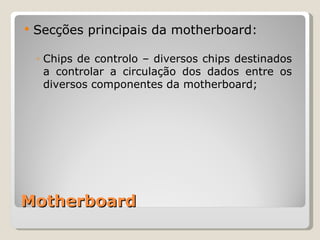

6. Motherboard Secções principais da motherboard: Chips de controlo – diversos chips destinados a controlar a circulação dos dados entre os diversos componentes da motherboard;

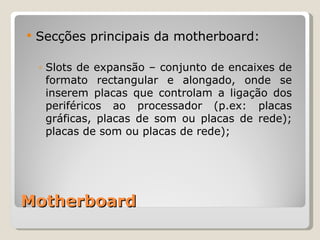

7. Motherboard Secções principais da motherboard: Slots de expansão – conjunto de encaixes de formato rectangular e alongado, onde se inserem placas que controlam a ligação dos periféricos ao processador (p.ex: placas gráficas, placas de som ou placas de rede); placas de som ou placas de rede);

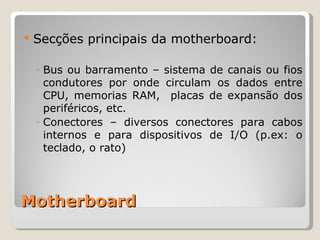

8. Motherboard Secções principais da motherboard: Bus ou barramento – sistema de canais ou fios condutores por onde circulam os dados entre CPU, memorias RAM, placas de expansão dos periféricos, etc. Conectores – diversos conectores para cabos internos e para dispositivos de I/O (p.ex: o teclado, o rato)

9. Exemplo de uma motherboard

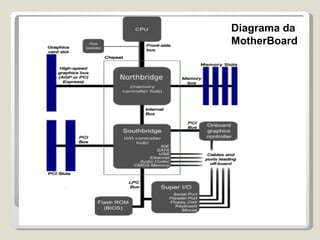

10. Diagrama da MotherBoard

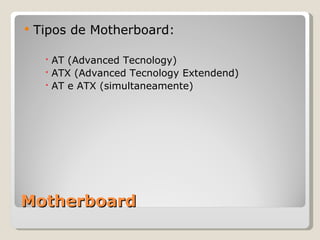

11. Motherboard Tipos de Motherboard: AT (Advanced Tecnology) ATX (Advanced Tecnology Extendend) AT e ATX (simultaneamente)

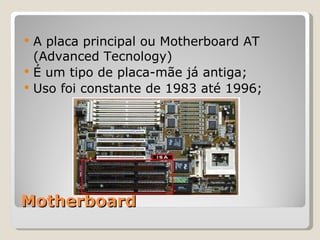

12. Motherboard A placa principal ou Motherboard AT (Advanced Tecnology) É um tipo de placa-mãe já antiga; Uso foi constante de 1983 até 1996;

13. AT (Advanced Tecnology) Existem dois conectores que provém da fonte de alimentação que são ligados à placa-mãe e cuja função é dar energia à placa. Os dois conectores (cada um com seis pinos), devem ser encaixados lado a lado, sendo que os fios de cor preta de cada um devem ficar localizados no meio.

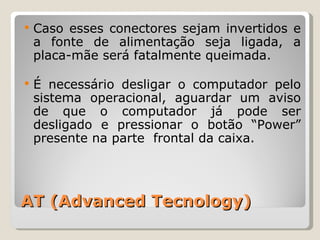

14. AT (Advanced Tecnology) Caso esses conectores sejam invertidos e a fonte de alimentação seja ligada, a placa-mãe será fatalmente queimada. É necessário desligar o computador pelo sistema operacional, aguardar um aviso de que o computador já pode ser desligado e pressionar o botão “Power” presente na parte frontal da caixa.

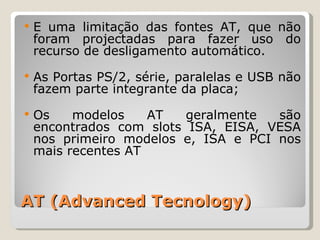

15. AT (Advanced Tecnology) É uma limitação das fontes AT, que não foram projectadas para fazer uso do recurso de desligamento automático. As Portas PS/2, série, paralelas e USB não fazem parte integrante da placa; Os modelos AT geralmente são encontrados com slots ISA, EISA, VESA nos primeiro modelos e, ISA e PCI nos mais recentes AT

16. AT (Advanced Tecnology) Problema para se deixar de se usar o AT: o espaço interno reduzido, que com a instalação dos vários cabos do computador dificultavam a circulação de ar, acarretando, em alguns a circulação de ar, acarretando, em alguns casos danos permanentes à máquina devido ao super aquecimento.

17. ATX (Advanced Tecnology Extendend) Trata-se do padrão AT aperfeiçoado; Tem como objectivo o de solucionar os problemas do padrão AT (citados anteriormente); São placas maiores que as AT, o que facilita o incremento e manutenção dos seus componentes;

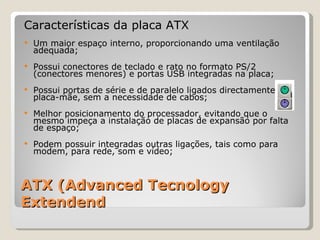

18. ATX (Advanced Tecnology Extendend Características da placa ATX Um maior espaço interno, proporcionando uma ventilação adequada; Possui conectores de teclado e rato no formato PS/2 (conectores menores) e portas USB integradas na placa; Possui portas de série e de paralelo ligados directamente na placa-mãe, sem a necessidade de cabos; Melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas de expansão por falta de espaço; Podem possuir integradas outras ligações, tais como para modem, para rede, som e vídeo;

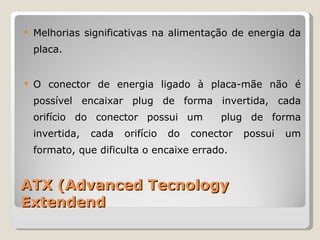

19. ATX (Advanced Tecnology Extendend Melhorias significativas na alimentação de energia da placa. O conector de energia ligado à placa-mãe não é possível encaixar plug de forma invertida, cada orifício do conector possui um plug de forma invertida, cada orifício do conector possui um formato, que dificulta o encaixe errado.

20. A TX (Advanced Tecnology Extendend Nestas placas serão encontrados slots de memória SDRAM, Rambus, DDR ou DDR-II, podendo vir com mais de um dos padrões na mesma placa-mãe. Geralmente os slots de expansão mais encontrados são os PCI, AGP, AMR/CNR e PCI-Express. O uso do comando "shutdown", que permite o desligar automático do PC.

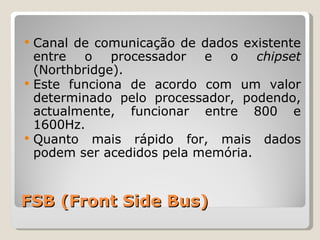

21. FSB (Front Side Bus) Canal de comunicação de dados existente entre o processador e o chipset (Northbridge). Este funciona de acordo com um valor determinado pelo processador, podendo, actualmente, funcionar entre 800 e 1600Hz. Quanto mais rápido for, mais dados podem ser acedidos pela memória.
