1. Montagem e Configuração
de Hardware
Gregorio Takashi Higashikawa

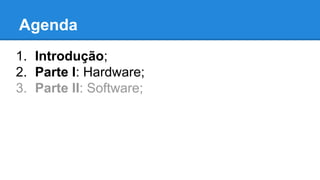

2. Agenda
1. Introdução;
2. Parte I: Hardware;
3. Parte II: Software;

3. Agenda
● Parte I: Hardware
○ Fonte de Alimentação e Gabinete;
○ Placa-mãe: Visão Geral;
○ Processadores e Coolers;
○ Memórias;
○ Placas de Extensão;
○ Disco Rígido;
○ Placa-Mãe: Detalhes;
○ Montagem: Erros Comuns;

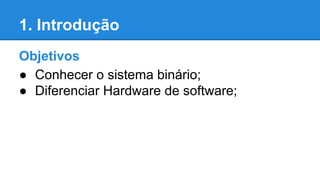

4. 1. Introdução
Objetivos
● Conhecer o sistema binário;
● Diferenciar Hardware de software;

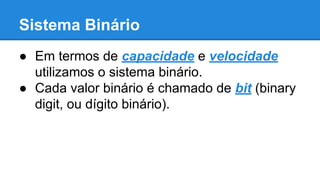

5. Sistema Binário
● Em termos de capacidade e velocidade
utilizamos o sistema binário.
● Cada valor binário é chamado de bit (binary
digit, ou dígito binário).

6. Sistema Binário
Unidade(símbolo) Valor numérico
1 bit (b) 1 ou 0
1 byte (B) Um conjunto de 8 bits
1 quilobyte (KB) 1.024 bytes ou 8.192 bits
1 megabyte (MB) 1.024 quilobytes, 1.048.576 bytes ou 8.388.608 bits
1 gigabyte (GB) 1.024 megabytes, 1.048.576 kbytes ou 1.073.741.824 bits
1 terabyte 1.099.511.627.776 bytes
1 tetabyte (PB) 1.125.899.906.843.624 bytes
1 exabyte (EB) 1.152.921.404.607.870.976 bytes
1 ztabyte (ZB) 1.180.591.620.718.458.879.424 bytes
1 iotabyte (YB) 1.208.925.819.615.701.892.530.176 bytes
Fonte: Serviço Nacional de Aprendizagem Comercial, Manutenção de computadores (2a ed. São
Paulo: Senac São Paulo, 2002), apostila.

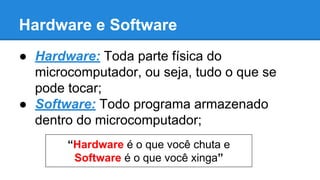

7. Hardware e Software
● Hardware: Toda parte física do
microcomputador, ou seja, tudo o que se
pode tocar;
● Software: Todo programa armazenado
dentro do microcomputador;
“Hardware é o que você chuta e
Software é o que você xinga”

8. Parte I: Hardware
Apresentação dos componentes
● Conhecer os nomes dos componentes
internos do gabinete;

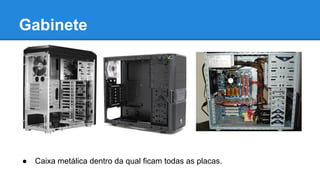

9. Gabinete
● Caixa metálica dentro da qual ficam todas as placas.

10. Fonte de Alimentação
Basicamente temos dois tipos de fonte:
● Fonte AT: é gerenciada pela placa-mãe;
● Fonte ATX: é comandada pelo botão
Liga/Desliga;

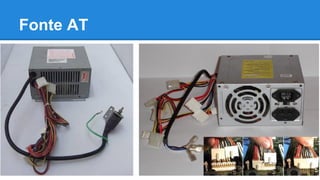

11. Fonte AT

12. Fonte ATX

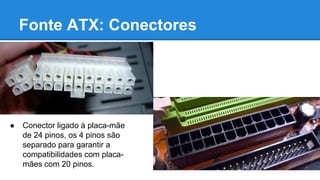

13. Fonte ATX: Conectores
● Conector ligado à placa-mãe
de 24 pinos, os 4 pinos são
separado para garantir a
compatibilidades com placa-mães
com 20 pinos.

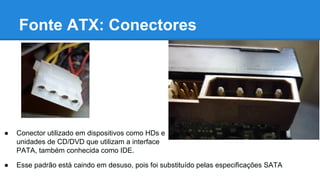

14. Fonte ATX: Conectores
● Conector utilizado em dispositivos como HDs e
unidades de CD/DVD que utilizam a interface
PATA, também conhecida como IDE.
● Esse padrão está caindo em desuso, pois foi substituído pelas especificações SATA

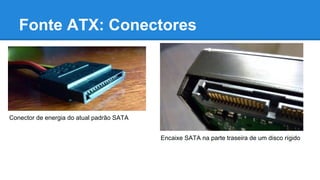

15. Fonte ATX: Conectores
Conector de energia do atual padrão SATA
Encaixe SATA na parte traseira de um disco rígido

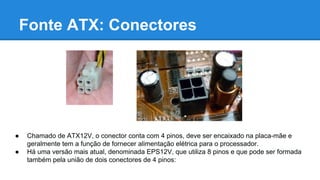

16. Fonte ATX: Conectores
● Chamado de ATX12V, o conector conta com 4 pinos, deve ser encaixado na placa-mãe e
geralmente tem a função de fornecer alimentação elétrica para o processador.
● Há uma versão mais atual, denominada EPS12V, que utiliza 8 pinos e que pode ser formada
também pela união de dois conectores de 4 pinos:

17. Ventoinhas das Fontes
● As ventoinhas tem a função de retirar o ar quente proveniente do calor
que é gerado dentro do computador.
● Modelos mais sofisticados contam com um sensor de temperatura que
acelera a rotação das ventoinhas em caso de aumento de calor.

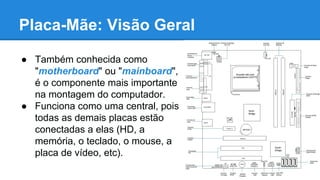

18. Placa-Mãe: Visão Geral
● Também conhecida como
"motherboard" ou "mainboard",
é o componente mais importante
na montagem do computador.
● Funciona como uma central, pois
todas as demais placas estão
conectadas a elas (HD, a
memória, o teclado, o mouse, a
placa de vídeo, etc).

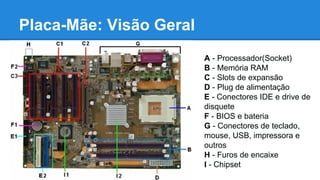

19. Placa-Mãe: Visão Geral
A - Processador(Socket)
B - Memória RAM
C - Slots de expansão
D - Plug de alimentação
E - Conectores IDE e drive de
disquete
F - BIOS e bateria
G - Conectores de teclado,
mouse, USB, impressora e
outros
H - Furos de encaixe
I - Chipset

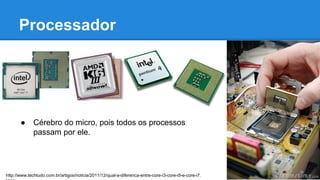

20. Processador
● Cérebro do micro, pois todos os processos
passam por ele.
http://www.techtudo.com.br/artigos/noticia/2011/12/qual-a-diferenca-entre-core-i3-core-i5-e-core-i7.
html

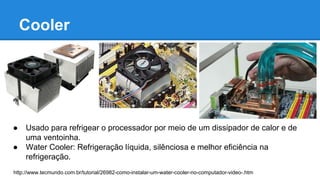

21. Cooler
● Usado para refrigear o processador por meio de um dissipador de calor e de
uma ventoinha.
● Water Cooler: Refrigeração líquida, silênciosa e melhor eficiência na
refrigeração.
http://www.tecmundo.com.br/tutorial/26982-como-instalar-um-water-cooler-no-computador-video-.htm

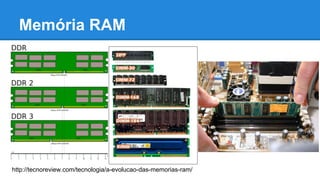

22. Memória RAM
http://tecnoreview.com/tecnologia/a-evolucao-das-memorias-ram/

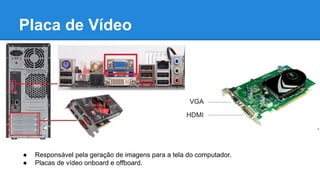

23. Placa de Vídeo
● Responsável pela geração de imagens para a tela do computador.
● Placas de vídeo onboard e offboard.

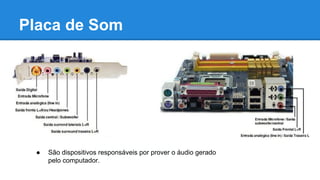

24. Placa de Som
● São dispositivos responsáveis por prover o áudio gerado
pelo computador.

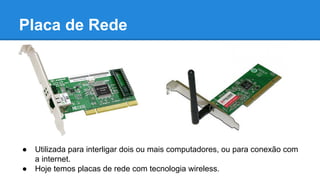

25. Placa de Rede
● Utilizada para interligar dois ou mais computadores, ou para conexão com
a internet.
● Hoje temos placas de rede com tecnologia wireless.

26. Disco Rígido ou Hard Disk (HD)
● Conhecido também como memória em massa, pois podemos armazenar
dados em grande quantidade.
● Atualmente os discos rígidos estão sendo substituídos pelos SSDs, que
utiliza memória flash para armazenamento, ao invés de discos magnéticos
do HD tradicional.

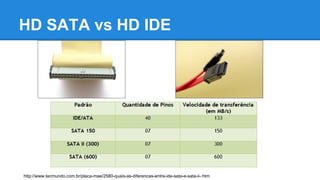

27. HD SATA vs HD IDE
http://www.tecmundo.com.br/placa-mae/2580-quais-as-diferencas-entre-ide-sata-e-sata-ii-.htm

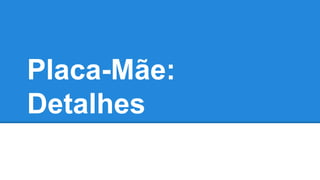

28. Placa-Mãe:
Detalhes

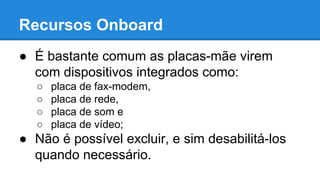

29. Recursos Onboard
● É bastante comum as placas-mãe virem
com dispositivos integrados como:
○ placa de fax-modem,
○ placa de rede,
○ placa de som e
○ placa de vídeo;
● Não é possível excluir, e sim desabilitá-los
quando necessário.

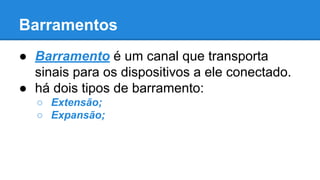

30. Barramentos
● Barramento é um canal que transporta
sinais para os dispositivos a ele conectado.
● há dois tipos de barramento:
○ Extensão;
○ Expansão;

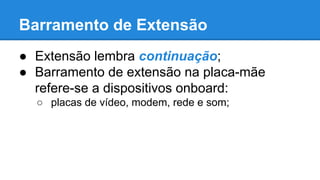

31. Barramento de Extensão
● Extensão lembra continuação;
● Barramento de extensão na placa-mãe
refere-se a dispositivos onboard:
○ placas de vídeo, modem, rede e som;

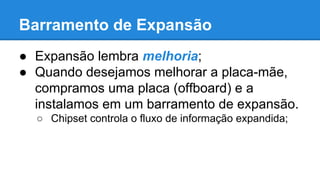

32. Barramento de Expansão
● Expansão lembra melhoria;
● Quando desejamos melhorar a placa-mãe,
compramos uma placa (offboard) e a
instalamos em um barramento de expansão.
○ Chipset controla o fluxo de informação expandida;

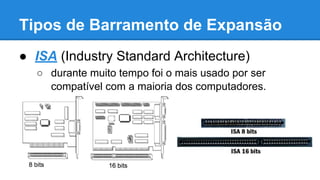

33. Tipos de Barramento de Expansão
● ISA (Industry Standard Architecture)
○ durante muito tempo foi o mais usado por ser
compatível com a maioria dos computadores.

34. Tipos de Barramento de Expansão
● PCI (Peripheral
Component
Interconnect)
○ Geralmente as placas
novas (offboard) usam
esse barramento,
exceção à placa de vídeo.

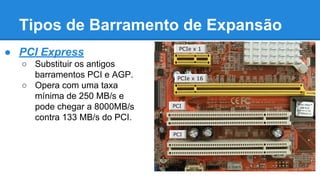

35. Tipos de Barramento de Expansão
● PCI Express
○ Substituir os antigos
barramentos PCI e AGP.
○ Opera com uma taxa
mínima de 250 MB/s e
pode chegar a 8000MB/s
contra 133 MB/s do PCI.

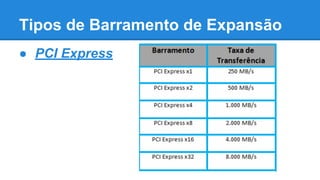

36. Tipos de Barramento de Expansão
● PCI Express

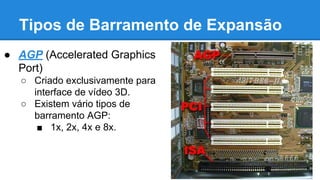

37. Tipos de Barramento de Expansão
● AGP (Accelerated Graphics
Port)
○ Criado exclusivamente para
interface de vídeo 3D.
○ Existem vário tipos de
barramento AGP:
■ 1x, 2x, 4x e 8x.

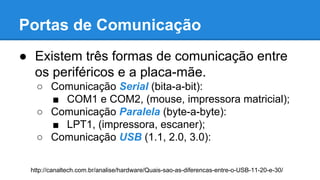

38. Portas de Comunicação
● Existem três formas de comunicação entre
os periféricos e a placa-mãe.
○ Comunicação Serial (bita-a-bit):
■ COM1 e COM2, (mouse, impressora matricial);
○ Comunicação Paralela (byte-a-byte):
■ LPT1, (impressora, escaner);
○ Comunicação USB (1.1, 2.0, 3.0):
http://canaltech.com.br/analise/hardware/Quais-sao-as-diferencas-entre-o-USB-11-20-e-30/

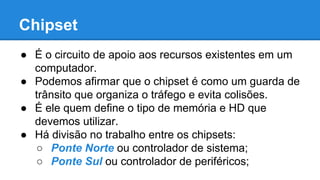

39. Chipset
● É o circuito de apoio aos recursos existentes em um
computador.
● Podemos afirmar que o chipset é como um guarda de
trânsito que organiza o tráfego e evita colisões.
● É ele quem define o tipo de memória e HD que
devemos utilizar.
● Há divisão no trabalho entre os chipsets:
○ Ponte Norte ou controlador de sistema;
○ Ponte Sul ou controlador de periféricos;

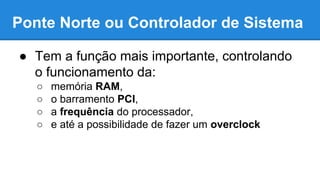

40. Ponte Norte ou Controlador de Sistema
● Tem a função mais importante, controlando
o funcionamento da:
○ memória RAM,
○ o barramento PCI,
○ a frequência do processador,
○ e até a possibilidade de fazer um overclock

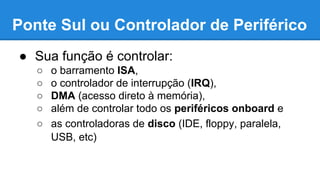

41. Ponte Sul ou Controlador de Periférico
● Sua função é controlar:
○ o barramento ISA,
○ o controlador de interrupção (IRQ),
○ DMA (acesso direto à memória),
○ além de controlar todo os periféricos onboard e
○ as controladoras de disco (IDE, floppy, paralela,
USB, etc)

42. Montagem: Erros Comuns
● Cabo Flat;
● Cooler do Processador;
● Placa e/ou memória mal encaixada;
● Seletor de voltagem da fonte;
● Eletricidade estática;
