Este plano de aula discute a importância da metrologia e do controle de equipamentos de medição e monitoramento para garantir a qualidade dos produtos de acordo com a norma ISO 9001. Os principais pontos são: 1) Todos os instrumentos usados para medição devem ser calibrados periodicamente; 2) A calibração garante a rastreabilidade e confiabilidade das medições; 3) Os certificados de calibração devem ser rastreáveis a padrões nacionais ou internacionais.

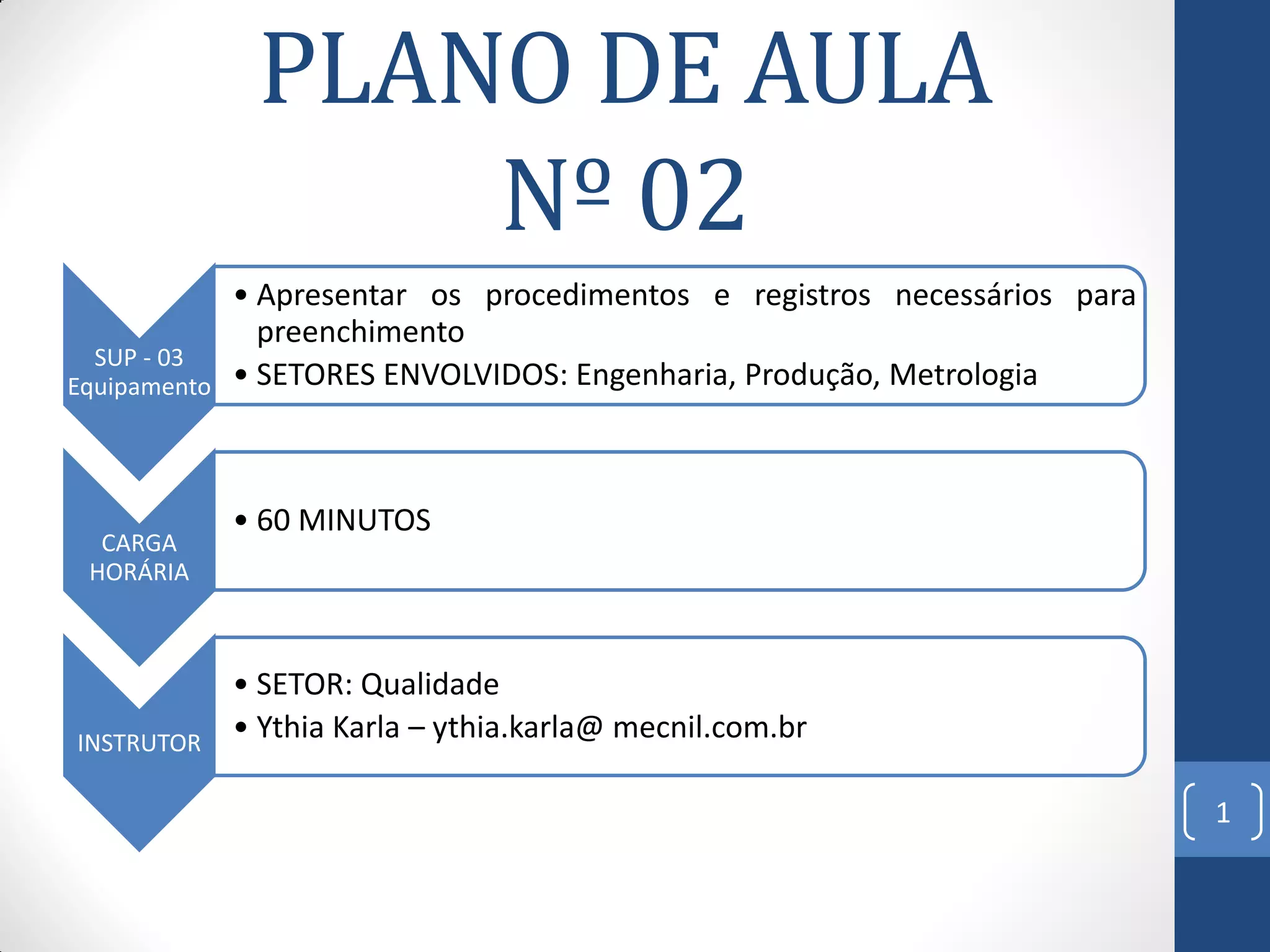

1. PLANO DE AULA
Nº 02
SUP - 03
Equipamento
CARGA
HORÁRIA
INSTRUTOR
• Apresentar os procedimentos e registros necessários para
preenchimento
• SETORES ENVOLVIDOS: Engenharia, Produção, Metrologia
• 60 MINUTOS
• SETOR: Qualidade
• Ythia Karla – ythia.karla@ mecnil.com.br
1

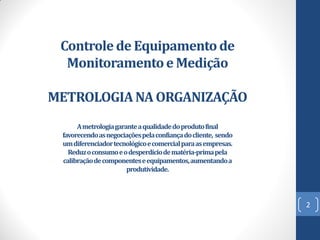

2. Controle de Equipamento de
Monitoramento e Medição
METROLOGIA NA ORGANIZAÇÃO
A metrologia garante a qualidade do produto final
favorecendo as negociações pela confiança do cliente, sendo
um diferenciador tecnológico e comercial para as empresas.
Reduz o consumo e o desperdício de matéria-prima pela
calibração de componentes e equipamentos, aumentando a
produtividade.
2

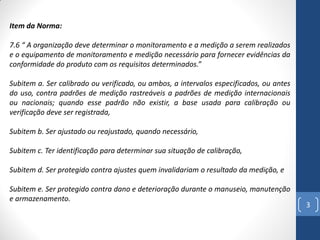

3. Item da Norma:
7.6 “ A organização deve determinar o monitoramento e a medição a serem realizados
e o equipamento de monitoramento e medição necessário para fornecer evidências da
conformidade do produto com os requisitos determinados.”
Subitem a. Ser calibrado ou verificado, ou ambos, a intervalos especificados, ou antes
do uso, contra padrões de medição rastreáveis a padrões de medição internacionais
ou nacionais; quando esse padrão não existir, a base usada para calibração ou
verificação deve ser registrada,
Subitem b. Ser ajustado ou reajustado, quando necessário,
Subitem c. Ter identificação para determinar sua situação de calibração,
Subitem d. Ser protegido contra ajustes quem invalidariam o resultado da medição, e
Subitem e. Ser protegido contra dano e deterioração durante o manuseio, manutenção
e armazenamento.
3

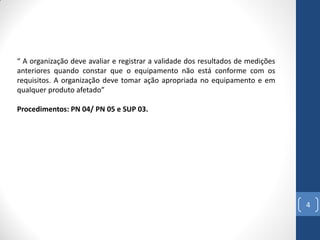

4. “ A organização deve avaliar e registrar a validade dos resultados de medições
anteriores quando constar que o equipamento não está conforme com os
requisitos. A organização deve tomar ação apropriada no equipamento e em
qualquer produto afetado”
Procedimentos: PN 04/ PN 05 e SUP 03.
4

5. Metrologia e Sistemas da Qualidade
A metrologia é a ciência que abrange todos os aspectos
teóricos e práticos relativos às medições, sendo ferramenta
fundamental no crescimento e inovação tecnológica da
empresa.
5

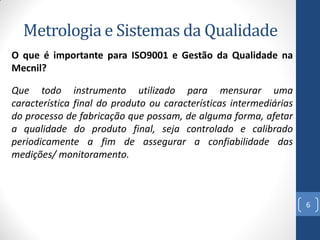

6. Metrologia e Sistemas da Qualidade
O que é importante para ISO9001 e Gestão da Qualidade na
Mecnil?
Que todo instrumento utilizado para mensurar uma
característica final do produto ou características intermediárias
do processo de fabricação que possam, de alguma forma, afetar
a qualidade do produto final, seja controlado e calibrado
periodicamente a fim de assegurar a confiabilidade das
medições/ monitoramento.
6

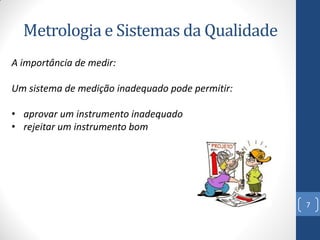

7. Metrologia e Sistemas da Qualidade
A importância de medir:
Um sistema de medição inadequado pode permitir:
• aprovar um instrumento inadequado
• rejeitar um instrumento bom
7

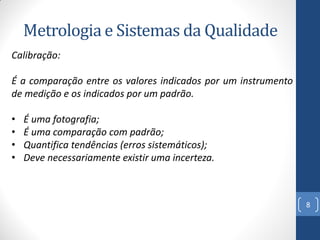

8. Metrologia e Sistemas da Qualidade
Calibração:
É a comparação entre os valores indicados por um instrumento
de medição e os indicados por um padrão.
•
•
•
•
É uma fotografia;
É uma comparação com padrão;
Quantifica tendências (erros sistemáticos);
Deve necessariamente existir uma incerteza.
8

9. Metrologia e Sistemas da Qualidade
A calibração dos equipamentos de medição é função importante
para a qualidade no processo produtivo e deve ser uma
atividade normal de produção que proporciona uma série de
vantagens tais como:
a) garante a rastreabilidade das medições.
b) permite a confiança nos resultados medidos.
c) reduz a variação das especificações técnicas dos produtos.
d) previne defeitos.
e) compatibiliza as medições.
9

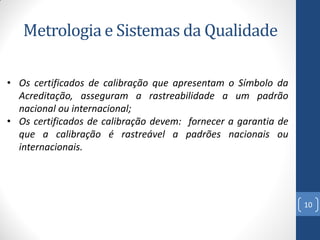

10. Metrologia e Sistemas da Qualidade
• Os certificados de calibração que apresentam o Símbolo da
Acreditação, asseguram a rastreabilidade a um padrão
nacional ou internacional;
• Os certificados de calibração devem: fornecer a garantia de
que a calibração é rastreável a padrões nacionais ou
internacionais.
10

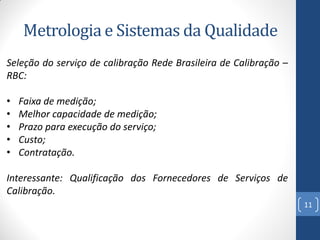

11. Metrologia e Sistemas da Qualidade
Seleção do serviço de calibração Rede Brasileira de Calibração –
RBC:
•
•
•
•
•
Faixa de medição;
Melhor capacidade de medição;
Prazo para execução do serviço;
Custo;
Contratação.
Interessante: Qualificação dos Fornecedores de Serviços de
Calibração.
11

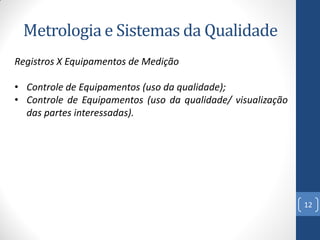

12. Metrologia e Sistemas da Qualidade
Registros X Equipamentos de Medição
• Controle de Equipamentos (uso da qualidade);
• Controle de Equipamentos (uso da qualidade/ visualização
das partes interessadas).
12

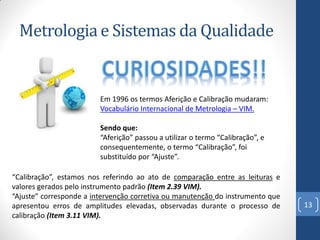

13. Metrologia e Sistemas da Qualidade
Em 1996 os termos Aferição e Calibração mudaram:
Vocabulário Internacional de Metrologia – VIM.
Sendo que:
“Aferição” passou a utilizar o termo “Calibração”, e
consequentemente, o termo “Calibração”, foi
substituído por “Ajuste”.
“Calibração”, estamos nos referindo ao ato de comparação entre as leituras e
valores gerados pelo instrumento padrão (Item 2.39 VIM).
“Ajuste” corresponde a intervenção corretiva ou manutenção do instrumento que
apresentou erros de amplitudes elevadas, observadas durante o processo de
calibração (Item 3.11 VIM).
13

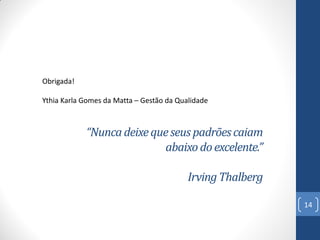

14. Obrigada!
Ythia Karla Gomes da Matta – Gestão da Qualidade
“Nunca deixe que seus padrões caiam
abaixo do excelente.”
Irving Thalberg
14
