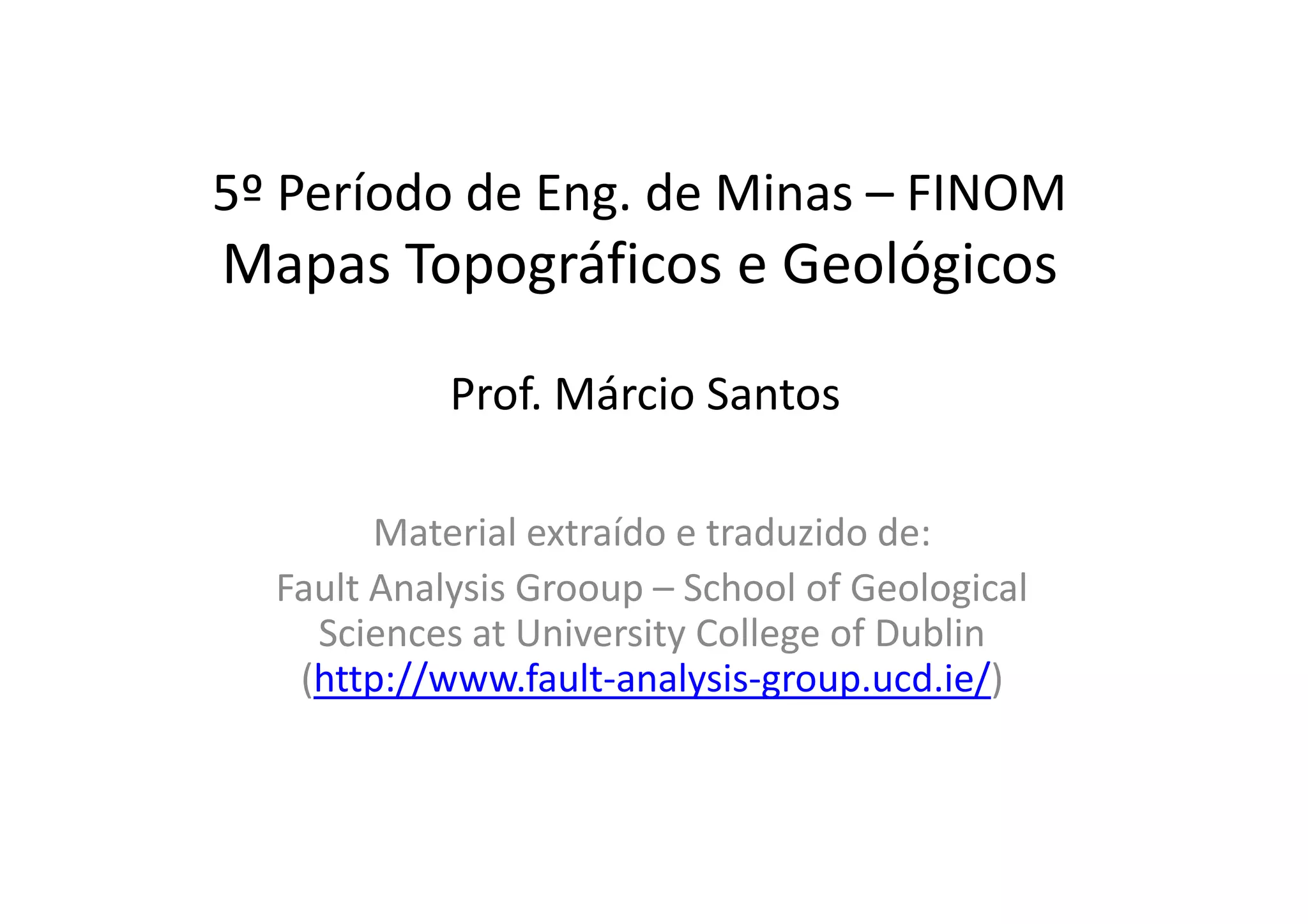

1. 5º Período de Eng. de Minas – FINOM
Mapas Topográficos e Geológicos
Prof. Márcio Santos
Material extraído e traduzido de:
Fault Analysis Grooup – School of Geological
Sciences at University College of Dublin
(http://www.fault-analysis-group.ucd.ie/)

2. Introdução ao Mapa Topográfico
• Curvas de nível conectam pontos de igual
altura sobre a superfície da Terra acima de um
determinado nível de referência,
normalmente o "nível do mar". As curvas denormalmente o "nível do mar". As curvas de
nível são frequentemente subparalelos uns
aos outros e a projeção da sua distância
horizontal (vertical) em um mapa é uma
função do declive (gradiente) da superfície.

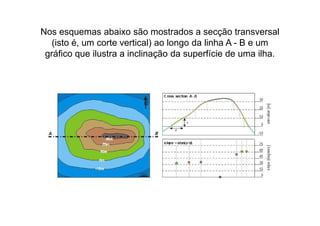

3. Nos esquemas abaixo são mostrados a secção transversal
(isto é, um corte vertical) ao longo da linha A - B e um
gráfico que ilustra a inclinação da superfície de uma ilha.

4. Introdução à Direção e Mergulho
• Usam-se direção e mergulho para descrever a orientação
de um plano. A direção é a intersecção desse plano com
um plano horizontal imaginário. Lembre-se - a interseção
de dois planos é uma linha.
• O ângulo entre o plano horizontal e de acamamento
(medido em uma secção perpendicular à direção) é o
mergulho.
• O diagrama da esquerda, a seguir, ilustra o plano do• O diagrama da esquerda, a seguir, ilustra o plano do
acamamento e seu mergulho (verdadeiro), α, que é de 40
graus no sentido S, e sua direção, que é de 90 graus, ou
seja, EW.
• O ângulo β é a diferença entre a direção da camada e a
direção da seção vertical. No lado direito do diagrama, β
é inferior a 90 graus e o ângulo de inclinação, quando
medido na secção oblíqua, é agora menor que o
verdadeiro mergulho.
• Este ângulo α‘ é o mergulho aparente.

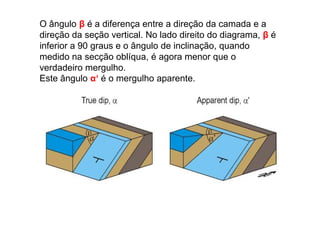

5. O ângulo β é a diferença entre a direção da camada e a
direção da seção vertical. No lado direito do diagrama, β é
inferior a 90 graus e o ângulo de inclinação, quando
medido na secção oblíqua, é agora menor que o
verdadeiro mergulho.
Este ângulo α‘ é o mergulho aparente.

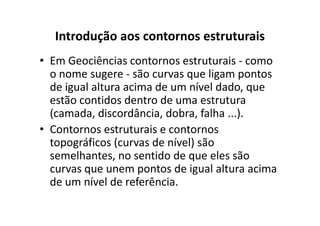

6. Introdução aos contornos estruturais
• Em Geociências contornos estruturais - como
o nome sugere - são curvas que ligam pontos
de igual altura acima de um nível dado, que
estão contidos dentro de uma estrutura
(camada, discordância, dobra, falha ...).(camada, discordância, dobra, falha ...).
• Contornos estruturais e contornos
topográficos (curvas de nível) são
semelhantes, no sentido de que eles são
curvas que unem pontos de igual altura acima
de um nível de referência.

7. O diagrama de blocos abaixo ilustra os contornos estruturais de uma
superfície perfeitamente plana (azul). Note-se que os contornos
estruturais são: (i) as linhas retas, (ii) paralelas uma à outra e (iii)
igualmente espaçados. Estas três características são as características
fundamentais dos contornos estruturais de uma estrutura planar!

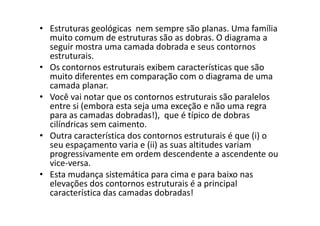

8. • Estruturas geológicas nem sempre são planas. Uma família
muito comum de estruturas são as dobras. O diagrama a
seguir mostra uma camada dobrada e seus contornos
estruturais.
• Os contornos estruturais exibem características que são
muito diferentes em comparação com o diagrama de uma
camada planar.
• Você vai notar que os contornos estruturais são paralelos
entre si (embora esta seja uma exceção e não uma regra
para as camadas dobradas!), que é típico de dobraspara as camadas dobradas!), que é típico de dobras
cilíndricas sem caimento.
• Outra característica dos contornos estruturais é que (i) o
seu espaçamento varia e (ii) as suas altitudes variam
progressivamente em ordem descendente a ascendente ou
vice-versa.
• Esta mudança sistemática para cima e para baixo nas
elevações dos contornos estruturais é a principal
característica das camadas dobradas!

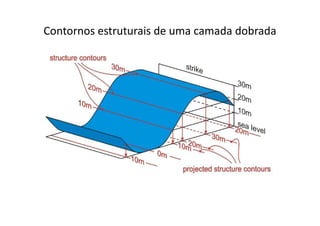

9. Contornos estruturais de uma camada dobrada

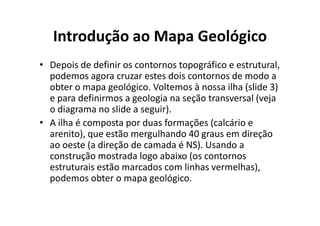

10. Introdução ao Mapa Geológico
• Depois de definir os contornos topográfico e estrutural,
podemos agora cruzar estes dois contornos de modo a
obter o mapa geológico. Voltemos à nossa ilha (slide 3)
e para definirmos a geologia na seção transversal (veja
o diagrama no slide a seguir).o diagrama no slide a seguir).
• A ilha é composta por duas formações (calcário e
arenito), que estão mergulhando 40 graus em direção
ao oeste (a direção de camada é NS). Usando a
construção mostrada logo abaixo (os contornos
estruturais estão marcados com linhas vermelhas),
podemos obter o mapa geológico.
