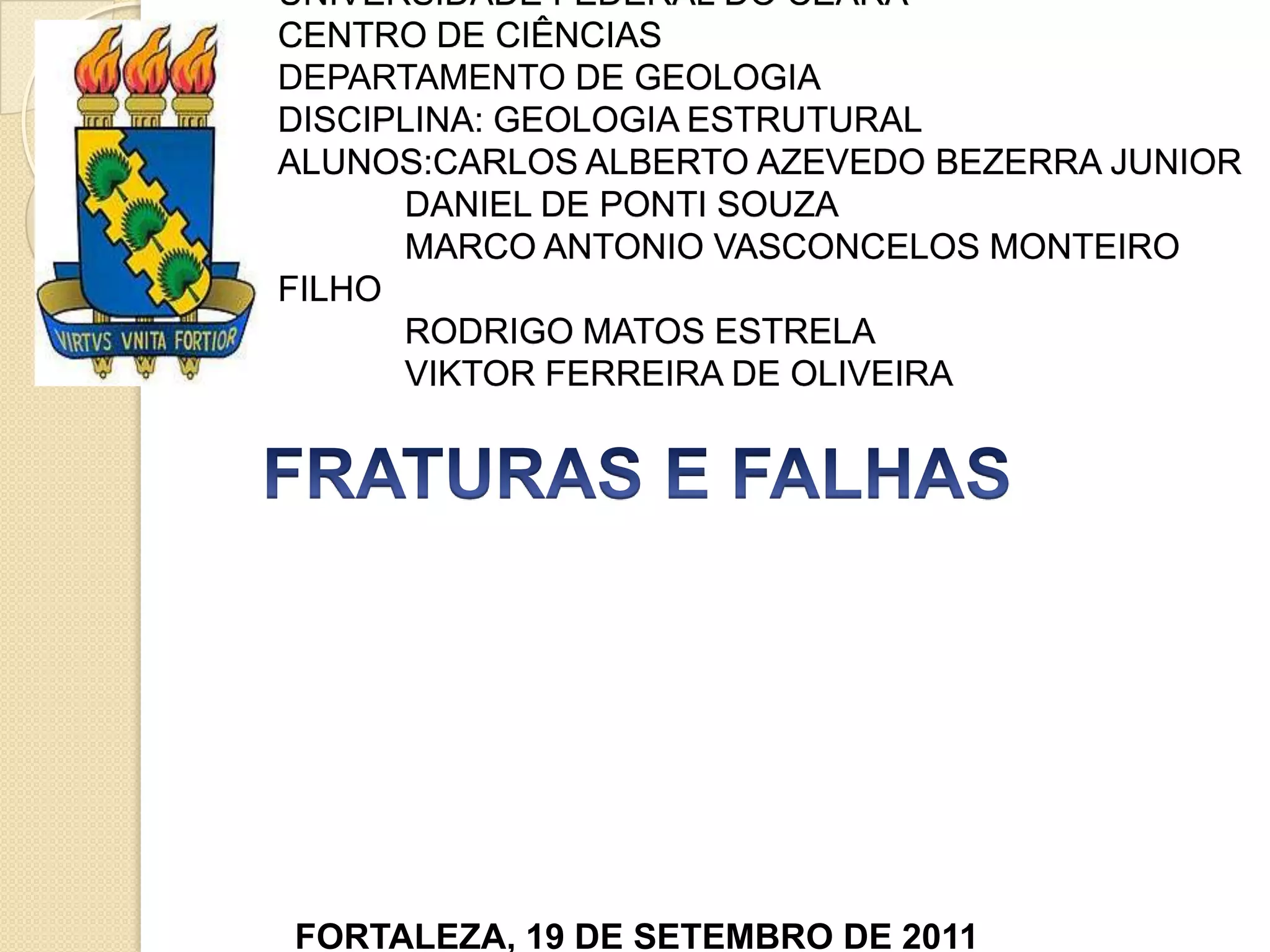

1. UNIVERSIDADE FEDERAL DO CEARÁ
CENTRO DE CIÊNCIAS
DEPARTAMENTO DE GEOLOGIA
DISCIPLINA: GEOLOGIA ESTRUTURAL
ALUNOS:CARLOS ALBERTO AZEVEDO BEZERRA JUNIOR
DANIEL DE PONTI SOUZA
MARCO ANTONIO VASCONCELOS MONTEIRO
FILHO
RODRIGO MATOS ESTRELA
VIKTOR FERREIRA DE OLIVEIRA
FORTALEZA, 19 DE SETEMBRO DE 2011

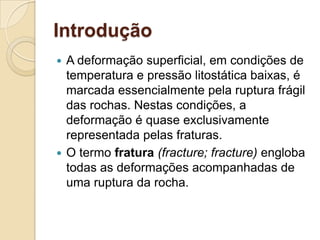

2. Introdução
 A deformação superficial, em condições de
temperatura e pressão litostática baixas, é
marcada essencialmente pela ruptura frágil
das rochas. Nestas condições, a
deformação é quase exclusivamente
representada pelas fraturas.
 O termo fratura (fracture; fracture) engloba
todas as deformações acompanhadas de
uma ruptura da rocha.

3. Introdução

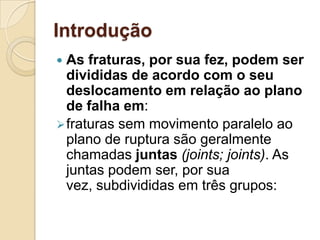

 As fraturas, por sua fez, podem ser
divididas de acordo com o seu
deslocamento em relação ao plano
de falha em:
 fraturas sem movimento paralelo ao
plano de ruptura são geralmente
chamadas juntas (joints; joints). As
juntas podem ser, por sua
vez, subdivididas em três grupos:

4. Introdução
 fraturas sem movimento nenhum;
 fraturas com movimento de
afastamento perpendicular ao plano
de ruptura;
 fraturas com movimento de
aproximação perpendicular ao plano
de ruptura.

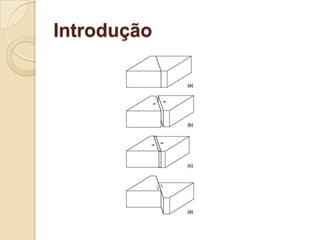

5. Introdução

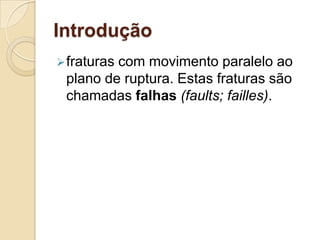

 fraturas
com movimento paralelo ao
plano de ruptura. Estas fraturas são
chamadas falhas (faults; failles).

6. Introdução

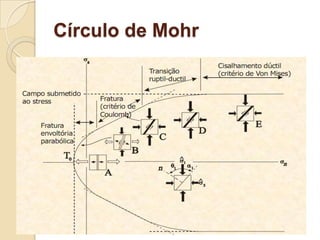

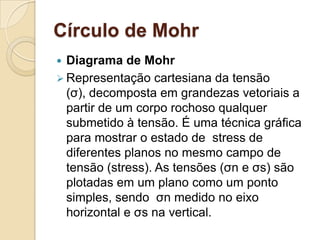

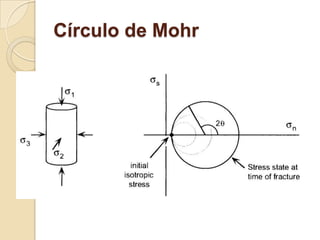

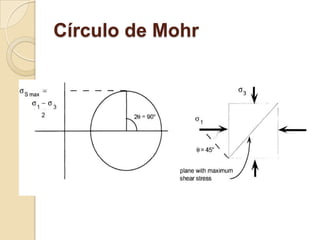

7. Círculo de Mohr
 Diagrama de Mohr
 Representação cartesiana da tensão
(σ), decomposta em grandezas vetoriais a
partir de um corpo rochoso qualquer
submetido à tensão. É uma técnica gráfica
para mostrar o estado de stress de
diferentes planos no mesmo campo de
tensão (stress). As tensões (σn e σs) são
plotadas em um plano como um ponto
simples, sendo σn medido no eixo
horizontal e σs na vertical.

8. Círculo de Mohr

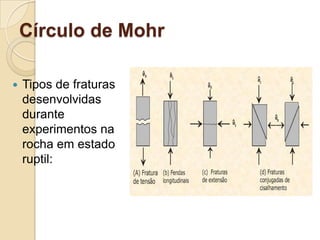

 Tipos de fraturas
desenvolvidas
durante
experimentos na
rocha em estado
ruptil:

9. Círculo de Mohr

10. Círculo de Mohr

11. Círculo de Mohr
 Envelope ou Envoltória de Mohr

12. Círculo de Mohr

13. Juntas
 São, de todas as feições
estruturais, as mais universalmente
representadas. Podem ser
encontradas em todos os tipos de
rochas e de ambientes: rochas
metamórficas, rochas sedimentares
pouco ou não deformadas, rochas
ígneas. As suas origens são as mais
diversas possíveis.

14. Juntas

15. Juntas

16. Classificação Geométrica

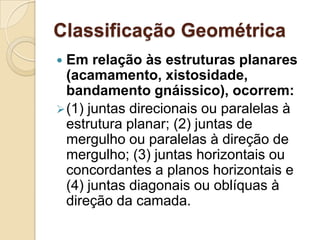

 Em relação às estruturas planares
(acamamento, xistosidade,
bandamento gnáissico), ocorrem:
 (1) juntas direcionais ou paralelas à
estrutura planar; (2) juntas de
mergulho ou paralelas à direção de
mergulho; (3) juntas horizontais ou
concordantes a planos horizontais e
(4) juntas diagonais ou oblíquas à
direção da camada.

17. Classificação Geométrica

18. Classificação Geométrica

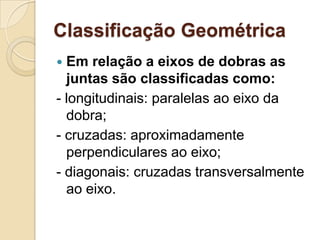

 Em relação a eixos de dobras as
juntas são classificadas como:
- longitudinais: paralelas ao eixo da
dobra;
- cruzadas: aproximadamente
perpendiculares ao eixo;
- diagonais: cruzadas transversalmente
ao eixo.

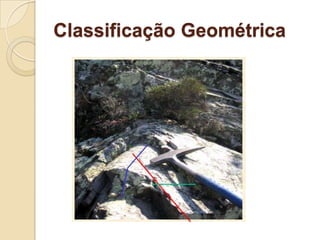

19. Classificação Geométrica

20. Classificação Geométrica

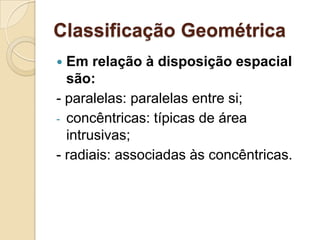

 Em relação à disposição espacial
são:
- paralelas: paralelas entre si;
- concêntricas: típicas de área
intrusivas;
- radiais: associadas às concêntricas.

21. Classificação Geométrica

22. Caracterização
 Para a caracterização do estado de fraturas do
maciço as juntas devem ser observadas quanto
aos seguintes aspectos:
 qualidade da superfície de ruptura: lisa ou áspera;
 geometria da superfície: planas ou curviplanares;
 espaçamento: distância média entre as juntas;
 abertura: distância de afastamento entre os blocos;
 persistência: extensão tanto - na horizontal quanto
na vertical;
 alteração das paredes;
 preenchimento por elementos de naturezas
diversas.

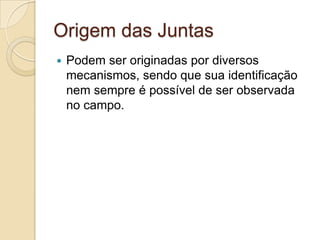

23. Origem das Juntas
 Podem ser originadas por diversos
mecanismos, sendo que sua identificação
nem sempre é possível de ser observada
no campo.

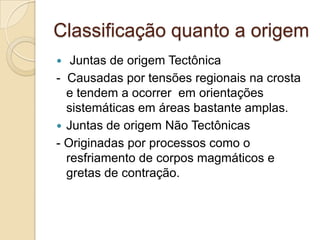

24. Classificação quanto a origem
 Juntas de origem Tectônica
- Causadas por tensões regionais na crosta
e tendem a ocorrer em orientações
sistemáticas em áreas bastante amplas.
 Juntas de origem Não Tectônicas
- Originadas por processos como o
resfriamento de corpos magmáticos e
gretas de contração.

25. Juntas de origem Tectônica
 Juntas Cisalhantes
 Juntas de Tensão
 Juntas Estilolíticas

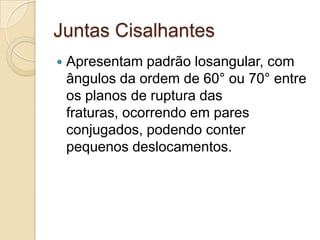

26. Juntas Cisalhantes
 Apresentam padrão losangular, com
ângulos da ordem de 60° ou 70° entre
os planos de ruptura das
fraturas, ocorrendo em pares
conjugados, podendo conter
pequenos deslocamentos.

27. Interseção de duas juntas
planares com ângulo de
60°

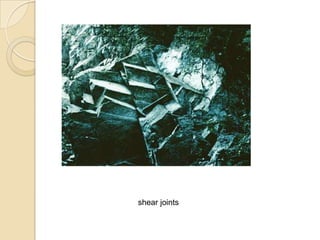

28. shear joints

29. Juntas de Tensão

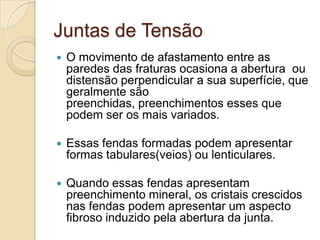

 O movimento de afastamento entre as
paredes das fraturas ocasiona a abertura ou
distensão perpendicular a sua superfície, que
geralmente são
preenchidas, preenchimentos esses que
podem ser os mais variados.
 Essas fendas formadas podem apresentar
formas tabulares(veios) ou lenticulares.
 Quando essas fendas apresentam
preenchimento mineral, os cristais crescidos
nas fendas podem apresentar um aspecto
fibroso induzido pela abertura da junta.

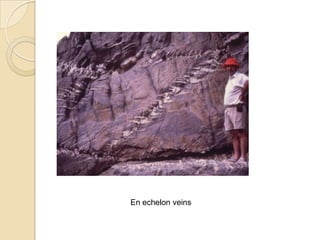

30. En echelon veins

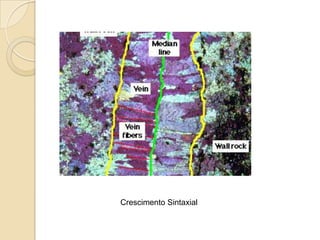

31. Crescimento Sintaxial

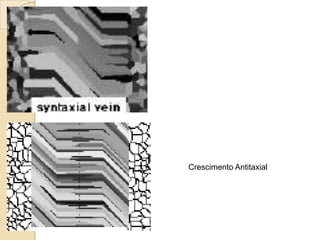

32. Crescimento Antitaxial

33. Stylolite in calcite vein in carbonaceous shales
from Arkaroola, South Australia

34. Antitaxial calcite vein in carbonaceous
shales, Arkaroola, South Australia

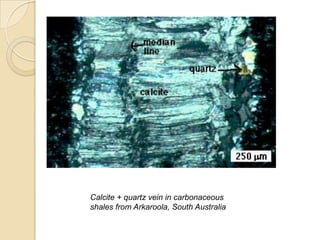

35. Calcite + quartz vein in carbonaceous
shales from Arkaroola, South Australia

36. Crack-seal

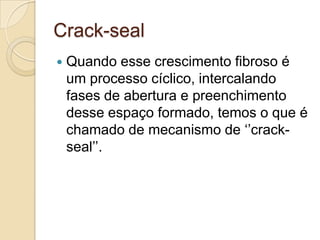

 Quando esse crescimento fibroso é
um processo cíclico, intercalando
fases de abertura e preenchimento
desse espaço formado, temos o que é
chamado de mecanismo de ‘’crack-
seal’’.

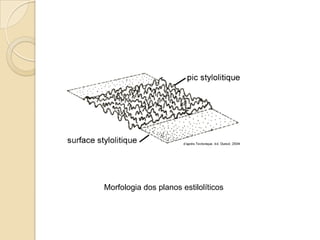

37. Morfologia dos planos estilolíticos

38. Joints stylolithiques parallèles à la surface des
bancs soulignés par un liseré argileux. Ces
figures caractérisent une dissolution due à la
pression, soit par surcharge sédimentaire, soit
par serrage tectonique

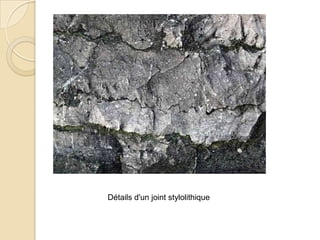

39. Détails d'un joint stylolithique

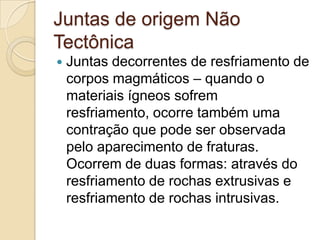

40. Juntas de origem Não
Tectônica
 Juntas decorrentes de resfriamento de
corpos magmáticos – quando o
materiais ígneos sofrem
resfriamento, ocorre também uma
contração que pode ser observada
pelo aparecimento de fraturas.
Ocorrem de duas formas: através do
resfriamento de rochas extrusivas e
resfriamento de rochas intrusivas.

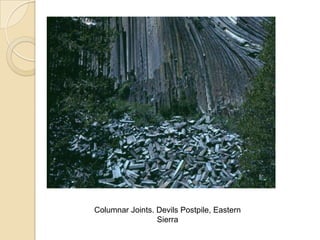

41. Columnar Joints. Devils Postpile, Eastern
Sierra

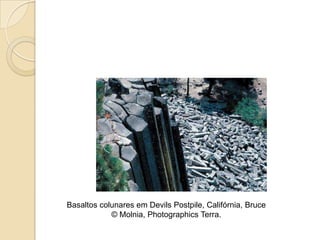

42. Basaltos colunares em Devils Postpile, Califórnia, Bruce
© Molnia, Photographics Terra.

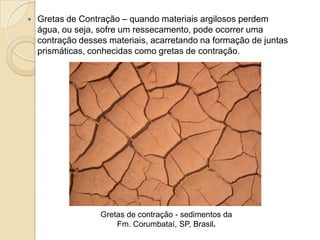

43.  Gretas de Contração – quando materiais argilosos perdem
água, ou seja, sofre um ressecamento, pode ocorrer uma
contração desses materiais, acarretando na formação de juntas
prismáticas, conhecidas como gretas de contração.
Gretas de contração - sedimentos da
Fm. Corumbataí, SP, Brasil.

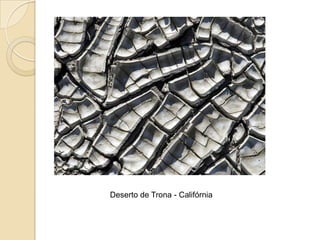

44. Deserto de Trona - Califórnia

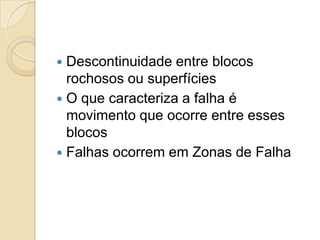

46.  Descontinuidade entre blocos
rochosos ou superfícies
 O que caracteriza a falha é
movimento que ocorre entre esses
blocos
 Falhas ocorrem em Zonas de Falha

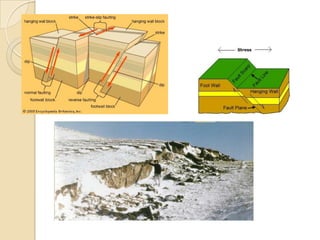

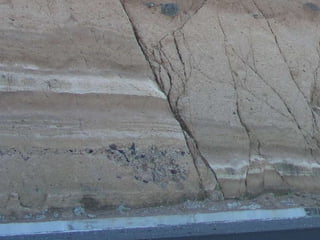

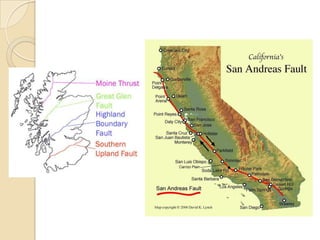

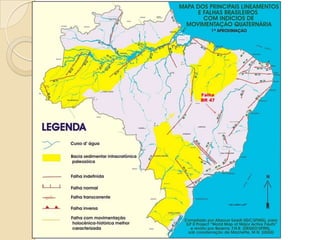

50. Elementos geométricos das
falhas
 Plano de Falha (PF)
 Capa ou Teto (Hanging-wall): Bloco
superior; situa-se sobre o plano de falha.
 Lapa ou Muro (Foot-wall): Bloco inferior;
situa-se sob o plano de falha.
 Para falhas transcorrentes, os blocos
são indicados de acordo com o sentido
em que eles se movimentam.
 Traço ou linha de falha: a linha formada
pela interseção do plano de falha (PF)
com a superfície terrestre ou o plano
horizontal (PH).

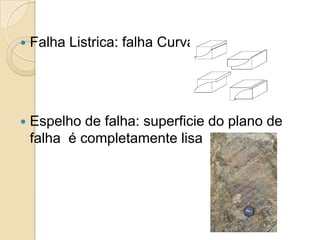

52.  Falha Listrica: falha Curva
 Espelho de falha: superficie do plano de
falha é completamente lisa

53. Formação de estrias

54. Pitch e Rejeito

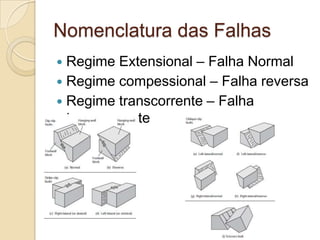

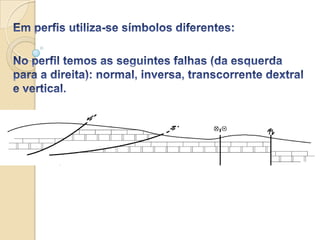

55. Nomenclatura das Falhas

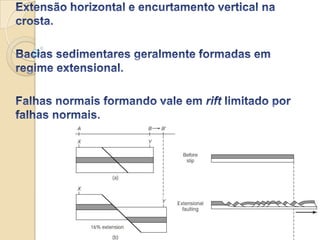

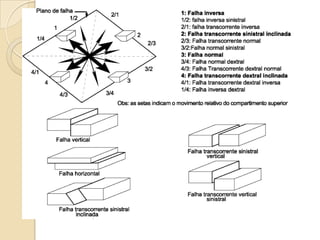

 Regime Extensional – Falha Normal
 Regime compessional – Falha reversa
 Regime transcorrente – Falha
transcorrente

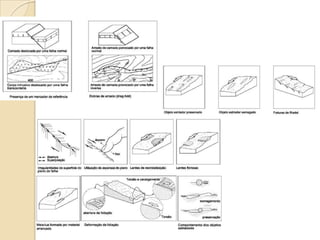

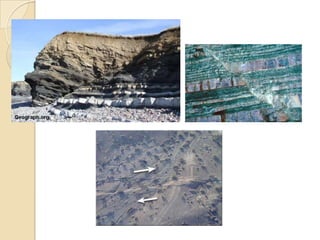

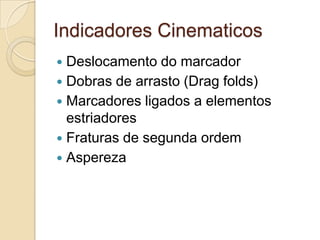

58. Indicadores Cinematicos
 Deslocamento do marcador
 Dobras de arrasto (Drag folds)
 Marcadores ligados a elementos
estriadores
 Fraturas de segunda ordem
 Aspereza

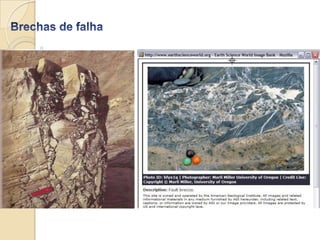

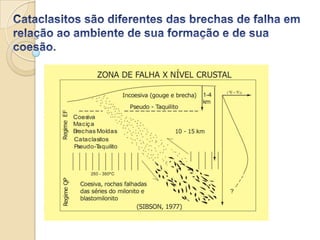

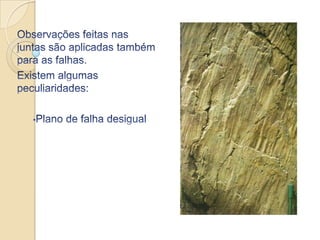

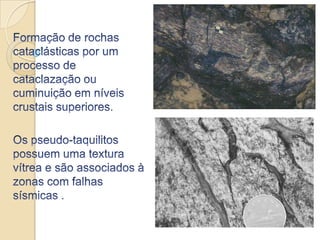

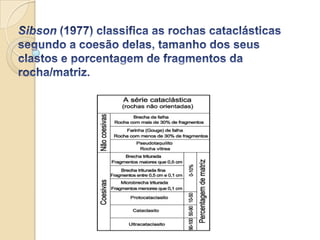

70. •

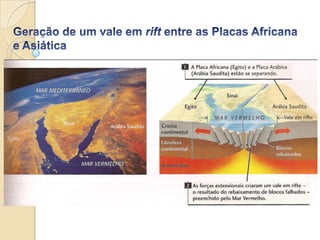

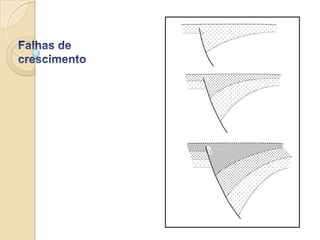

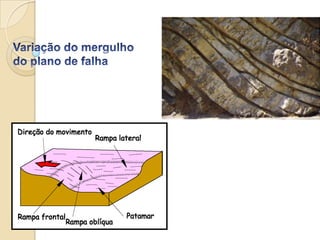

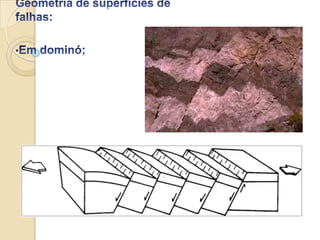

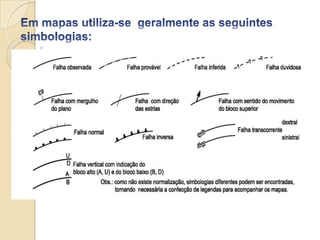

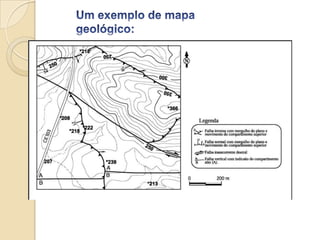

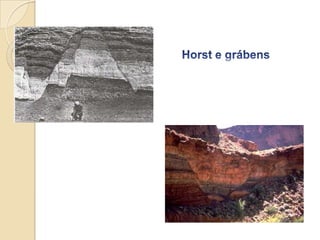

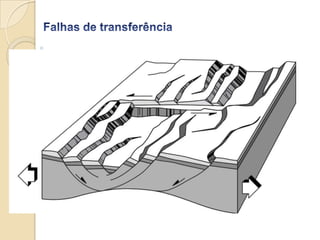

92. Falhas em Regime
Compressional

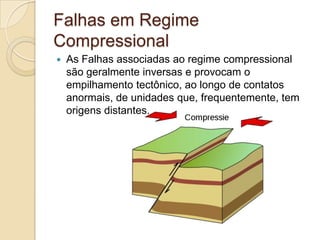

 As Falhas associadas ao regime compressional
são geralmente inversas e provocam o
empilhamento tectônico, ao longo de contatos
anormais, de unidades que, frequentemente, tem
origens distantes.

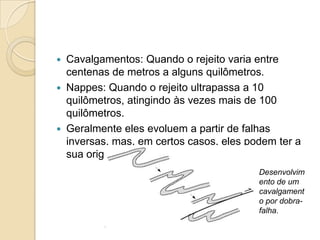

94.  Cavalgamentos: Quando o rejeito varia entre
centenas de metros a alguns quilômetros.
 Nappes: Quando o rejeito ultrapassa a 10
quilômetros, atingindo às vezes mais de 100
quilômetros.
 Geralmente eles evoluem a partir de falhas
inversas, mas, em certos casos, eles podem ter a
sua origem na ampliação de dobras.
Desenvolvim
ento de um
cavalgament
o por dobra-
falha.

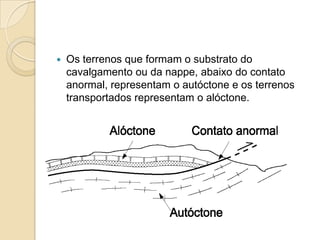

95.  Os terrenos que formam o substrato do
cavalgamento ou da nappe, abaixo do contato
anormal, representam o autóctone e os terrenos
transportados representam o alóctone.

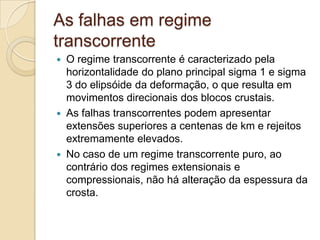

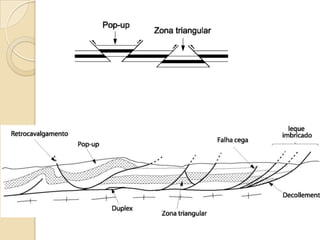

98. As falhas em regime
transcorrente
 O regime transcorrente é caracterizado pela
horizontalidade do plano principal sigma 1 e sigma
3 do elipsóide da deformação, o que resulta em
movimentos direcionais dos blocos crustais.
 As falhas transcorrentes podem apresentar
extensões superiores a centenas de km e rejeitos
extremamente elevados.
 No caso de um regime transcorrente puro, ao
contrário dos regimes extensionais e
compressionais, não há alteração da espessura da
crosta.

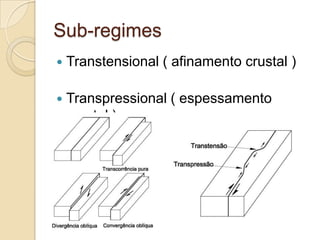

99. Sub-regimes
 Transtensional ( afinamento crustal )
 Transpressional ( espessamento
crustal )

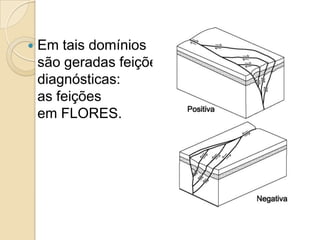

100.  Em tais domínios
são geradas feições
diagnósticas:
as feições
em FLORES.

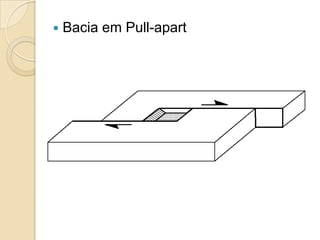

101.  Bacia em Pull-apart

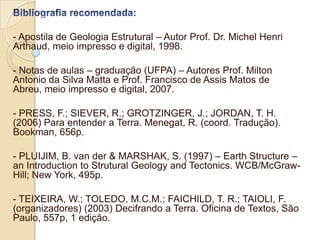

103. - Apostila de Geologia Estrutural – Autor Prof. Dr. Michel Henri
Arthaud, meio impresso e digital, 1998.
- Notas de aulas – graduação (UFPA) – Autores Prof. Milton
Antonio da Silva Matta e Prof. Francisco de Assis Matos de
Abreu, meio impresso e digital, 2007.
- PRESS, F.; SIEVER, R.; GROTZINGER, J.; JORDAN, T. H.
(2006) Para entender a Terra. Menegat, R. (coord. Tradução).
Bookman, 656p.
- PLUIJIM, B. van der & MARSHAK, S. (1997) – Earth Structure –
an Introduction to Strutural Geology and Tectonics. WCB/McGraw-
Hill; New York, 495p.
- TEIXEIRA, W.; TOLEDO, M.C.M.; FAICHILD, T. R.; TAIOLI, F.
(organizadores) (2003) Decifrando a Terra. Oficina de Textos, São
Paulo, 557p, 1 edição.
