- 1. Topografia Básica UO-AM/EXP/GDS Topografia BásicaTopografiaBásica Alexandre Rocha Marcelo Andrade Técnicos de Exploração de Petróleo UO-AM / EXP / GDS

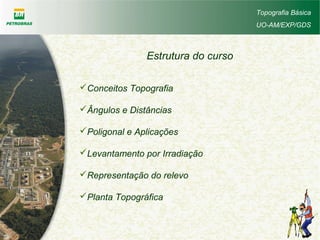

- 2. Estrutura do curso ConceitosTopografia Ângulos e Distâncias Poligonal e Aplicações Levantamento por Irradiação Representação do relevo Planta Topográfica Topografia Básica UO-AM/EXP/GDS

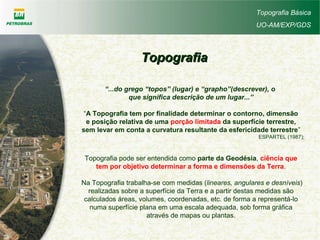

- 3. TopografiaTopografia “...do grego “topos”(lugar) e “grapho”(descrever), o que significa descrição de um lugar...” “A Topografia tem por finalidade determinar o contorno, dimensão e posição relativa de uma porção limitada da superfície terrestre, sem levar em conta a curvatura resultante da esfericidade terrestre” ESPARTEL (1987); Topografia Básica UO-AM/EXP/GDS Topografia pode ser entendida como parte da Geodésia, ciência que tem por objetivo determinar a forma e dimensões da Terra. Na Topografia trabalha-se com medidas (lineares, angulares e desníveis) realizadas sobre a superfície da Terra e a partir destas medidas são calculados áreas, volumes, coordenadas, etc. de forma a representá-lo numa superfície plana em uma escala adequada, sob forma gráfica através de mapas ou plantas.

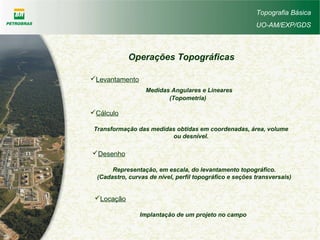

- 4. Topografia Básica UO-AM/EXP/GDS Operações Topográficas Levantamento MedidasAngulares e Lineares (Topometria) Cálculo Transformação das medidas obtidas em coordenadas, área, volume ou desnível. Desenho Representação, em escala, do levantamento topográfico. (Cadastro, curvas de nível, perfil topográfico e seções transversais) Locação Implantação de um projeto no campo

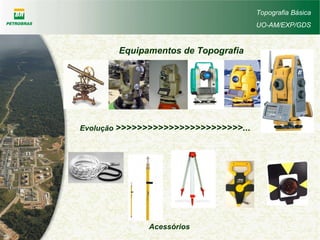

- 5. Topografia Básica UO-AM/EXP/GDS Equipamentos deTopografia Evolução >>>>>>>>>>>>>>>>>>>>>>>>... Acessórios

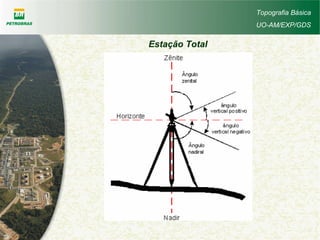

- 6. Topografia Básica UO-AM/EXP/GDS Estação Total Medidasde Ângulos e Distâncias Armazenamento eletrônico de dados
- 7.

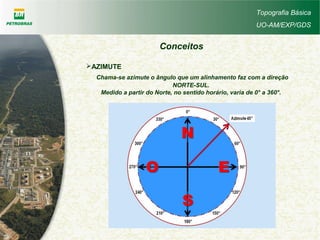

- 8. Topografia Básica UO-AM/EXP/GDS Conceitos AZIMUTE Chama-se azimuteo ângulo que um alinhamento faz com a direção NORTE-SUL. Medido a partir do Norte, no sentido horário, varia de 0° a 360°.

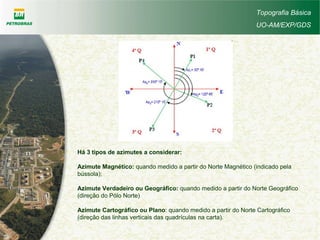

- 9. Topografia Básica UO-AM/EXP/GDS Há 3tipos de azimutes a considerar: Azimute Magnético: quando medido a partir do Norte Magnético (indicado pela bússola); Azimute Verdadeiro ou Geográfico: quando medido a partir do Norte Geográfico (direção do Pólo Norte) Azimute Cartográfico ou Plano: quando medido a partir do Norte Cartográfico (direção das linhas verticais das quadrículas na carta).

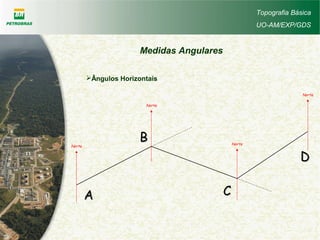

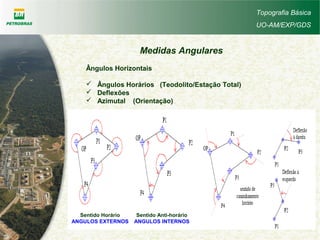

- 10. Topografia Básica UO-AM/EXP/GDS Medidas Angulares SentidoHorário ANGULOS EXTERNOS Sentido Anti-horário ANGULOS INTERNOS Ângulos Horizontais Ângulos Horários (Teodolito/Estação Total) Deflexões Azimutal (Orientação)
- 11.

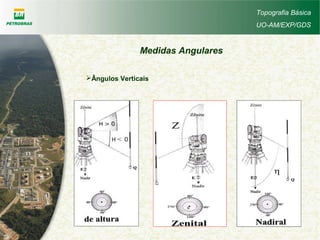

- 12.

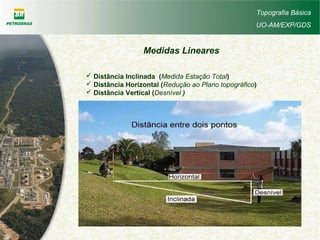

- 13. Topografia Básica UO-AM/EXP/GDS Medidas Lineares Distância Inclinada (Medida Estação Total) Distância Horizontal (Redução ao Plano topográfico) Distância Vertical (Desnível )

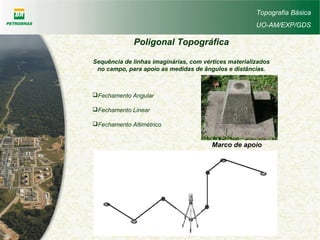

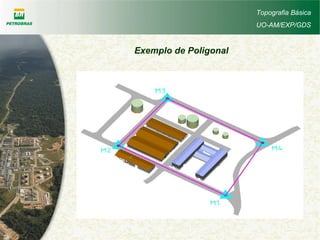

- 14. Topografia Básica UO-AM/EXP/GDS Poligonal Topográfica Sequênciade linhas imaginárias, com vértices materializados no campo, para apoio as medidas de ângulos e distâncias. Fechamento Angular Fechamento Linear Fechamento Altimétrico Marco de apoio

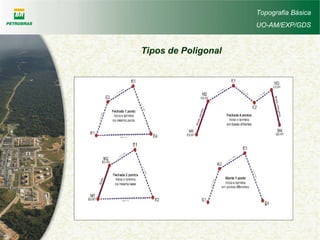

- 15.

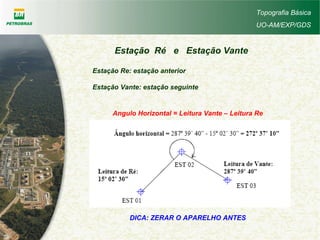

- 16. Topografia Básica UO-AM/EXP/GDS Estação Rée Estação Vante Estação Re: estação anterior Estação Vante: estação seguinte Angulo Horizontal = Leitura Vante – Leitura Re DICA: ZERAR O APARELHO ANTES
- 17.
- 18. Topografia Básica UO-AM/EXP/GDS Levantamento Topográficopor Irradiação É um tipo de levantamento em que o aparelho (teodolito ou estação total) fica estacionado em um único ponto e de lá as irradiações (visadas) são feitas nos pontos de interesse (detalhes), no intuito de determinar suas coordenadas (X, Y e Z). O aparelho topográfico deve ter seu ângulo horizontal zerado preferencialmente no Norte Magnético, porém nada impede que o zero horizontal tenha alguma outra orientação. No primeiro caso, os ângulos horizontais são denominados de ???? Azimute.

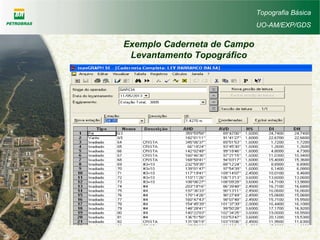

- 19. Topografia Básica UO-AM/EXP/GDS Exemplo Cadernetade Campo Levantamento Topográfico

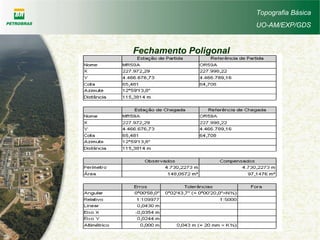

- 20.

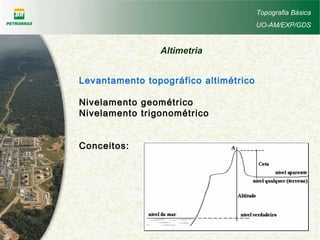

- 21. Topografia Básica UO-AM/EXP/GDS Altimetria Levantamento topográficoaltimétrico Nivelamento geométrico Nivelamento trigonométrico Conceitos:

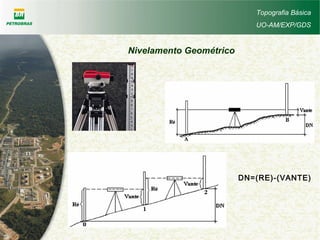

- 22.

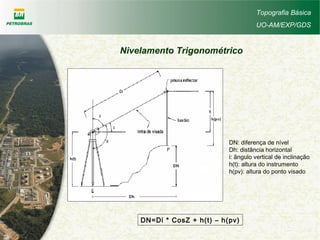

- 23. DN=Di * CosZ+ h(t) – h(pv) DN: diferença de nível Dh: distância horizontal i: ângulo vertical de inclinação h(t): altura do instrumento h(pv): altura do ponto visado Topografia Básica UO-AM/EXP/GDS Nivelamento Trigonométrico
- 24. Pontos cotados Curvas denível Perfil longitudinal Seções transversais MDT Representação do Relevo Topografia Básica UO-AM/EXP/GDS

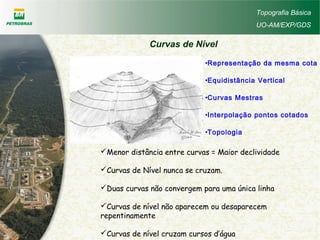

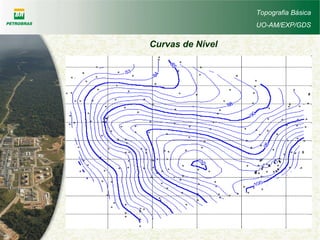

- 25. •Representação da mesmacota •Equidistância Vertical •Curvas Mestras •Interpolação pontos cotados •Topologia Menor distância entre curvas = Maior declividade Curvas de Nível nunca se cruzam. Duas curvas não convergem para uma única linha Curvas de nível não aparecem ou desaparecem repentinamente Curvas de nível cruzam cursos d’água Topografia Básica UO-AM/EXP/GDS Curvas de Nível
- 26.

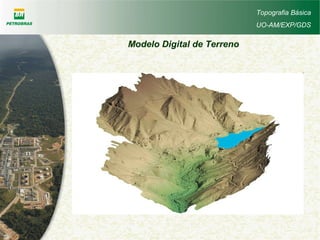

- 27. Modelo Digital deTerreno Topografia Básica UO-AM/EXP/GDS

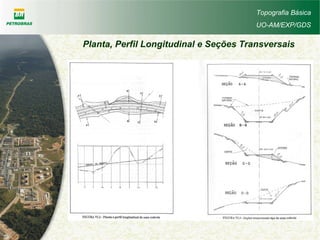

- 28. Topografia Básica UO-AM/EXP/GDS Planta, PerfilLongitudinal e Seções Transversais
- 29. Obrigado a todospela participação! MISSÃO: “Explorar e produzir gás natural e óleo na Amazônia de forma competitiva e rentável, contribuindo para o desenvolvimento sustentável da Região.” Topografia Básica UO-AM/EXP/GDS
