DEFORMAÇÃO DAS ROCHAS

         Margarida Barbosa Teixeira

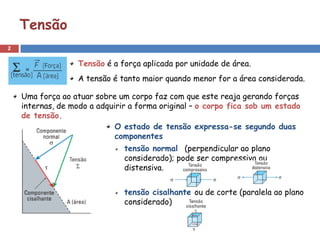

Tensão
2


                   Tensão é a força aplicada por unidade de área.
                   A tensão é tanto maior quando menor for a área considerada.

    Uma força ao atuar sobre um corpo faz com que este reaja gerando forças
    internas, de modo a adquirir a forma original – o corpo fica sob um estado
    de tensão.
                             O estado de tensão expressa-se segundo duas
                             componentes
                               tensão normal (perpendicular ao plano
                               considerado); pode ser compressiva ou
                               distensiva.


                               tensão cisalhante ou de corte (paralela ao plano
                               considerado)
Comportamento dos materiais rochosos
    face a tensões
3

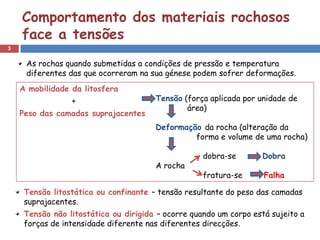

     As rochas quando submetidas a condições de pressão e temperatura
     diferentes das que ocorreram na sua génese podem sofrer deformações.
    A mobilidade da litosfera
                 +                     Tensão (força aplicada por unidade de
                                               área)
    Peso das camadas suprajacentes
                                       Deformação da rocha (alteração da
                                                forma e volume de uma rocha)

                                                    dobra-se       Dobra
                                       A rocha
                                                    fratura-se      Falha

     Tensão litostática ou confinante – tensão resultante do peso das camadas
     suprajacentes.
     Tensão não litostática ou dirigida – ocorre quando um corpo está sujeito a
     forças de intensidade diferente nas diferentes direcções.
Comportamento dos materiais rochosos
    face a tensões
4

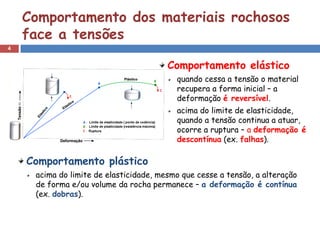

                                        Comportamento elástico
                                          quando cessa a tensão o material
                                          recupera a forma inicial – a
                                          deformação é reversível.
                                          acima do limite de elasticidade,
                                          quando a tensão continua a atuar,
                                          ocorre a ruptura – a deformação é
                                          descontínua (ex. falhas).

    Comportamento plástico
     acima do limite de elasticidade, mesmo que cesse a tensão, a alteração
     de forma e/ou volume da rocha permanece – a deformação é contínua
     (ex. dobras).
Comportamento dos materiais rochosos
      face a tensões
5

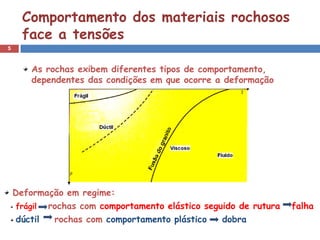

        As rochas exibem diferentes tipos de comportamento,
        dependentes das condições em que ocorre a deformação




    Deformação em regime:
    frágil rochas com comportamento elástico seguido de rutura   falha
    dúctil  rochas com comportamento plástico    dobra
Comportamento dos materiais rochosos
    face a tensões

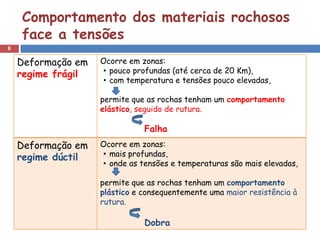

6

    Deformação em   Ocorre em zonas:
    regime frágil   • pouco profundas (até cerca de 20 Km),
                    • com temperatura e tensões pouco elevadas,

                    permite que as rochas tenham um comportamento
                    elástico, seguido de rutura.

                               Falha
    Deformação em   Ocorre em zonas:
    regime dúctil   • mais profundas,
                    • onde as tensões e temperaturas são mais elevadas,

                    permite que as rochas tenham um comportamento
                    plástico e consequentemente uma maior resistência à
                    rutura.

                               Dobra
Fatores que interferem na deformação
    das rochas
7

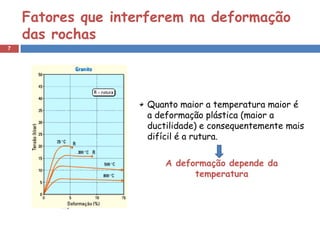

                    Quanto maior a temperatura maior é
                    a deformação plástica (maior a
                    ductilidade) e consequentemente mais
                    difícil é a rutura.

                        A deformação depende da
                              temperatura
Fatores que interferem na deformação
    das rochas
8

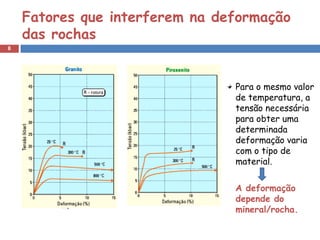

                                Para o mesmo valor
                                de temperatura, a
                                tensão necessária
                                para obter uma
                                determinada
                                deformação varia
                                com o tipo de
                                material.

                                A deformação
                                depende do
                                mineral/rocha.
Fatores que interferem na deformação
    das rochas
9

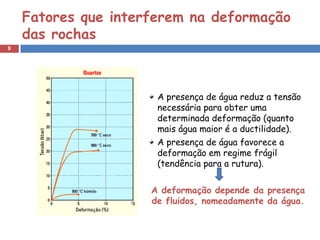

                      A presença de água reduz a tensão
                      necessária para obter uma
                      determinada deformação (quanto
                      mais água maior é a ductilidade).
                      A presença de água favorece a
                      deformação em regime frágil
                      (tendência para a rutura).

                     A deformação depende da presença
                     de fluidos, nomeadamente da água.
Fatores que interferem na deformação
     das rochas
10

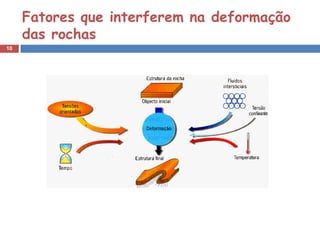

Fatores que interferem na deformação
     das rochas
11



      Tipo e intensidade da tensão (maior tensão         maior ductilidade)

      Temperatura (maior temperatura         maior ductilidade)

      Conteúdo em fluidos (fluidos em regime frágil facilitam a fratura;
      fluidos em regime dúctil aumentam a ductilidade)
      Composição e estrutura da rocha.
      Tempo de atuação do agente deformador; a atuação das forças ao
      longo do tempo:
       permite que os materiais se ajustem     maior ductilidade;
       elevada velocidade de deformação       menor ductilidade.
Comportamento dos materiais rochosos
     face a tensões
12

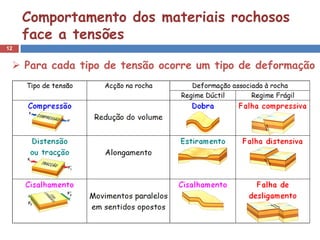

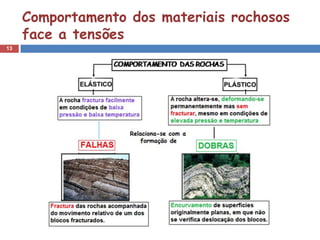

  Para cada tipo de tensão ocorre um tipo de deformação
Comportamento dos materiais rochosos
     face a tensões
13
Falha
14




       É uma deformação descontínua em que se verifica a fratura da rocha
       acompanhada de deslocamento dos blocos fraturados um em relação ao
       outro;
       Pode resultar da atuação de qualquer tipo de tensão em rochas em
       regime frágil.
Falha
15


  Elementos de uma falha




       Plano de falha – superfície de fratura.
       Teto – bloco situado por cima do plano de falha
       Muro – bloco situado por baixo do plano de falha
       Rejeto – a menor distância entre dois pontos que estavam juntos antes
       da fratura e do respetivo deslocamento.
Falha
16

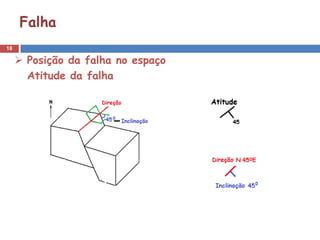

  Posição da falha no espaço
   Atitude da falha

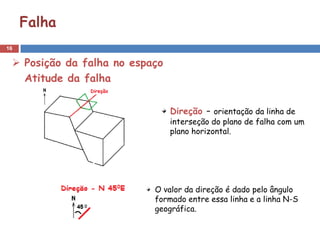

                                Direção - orientação da linha de
                                interseção do plano de falha com um
                                plano horizontal.




                           O valor da direção é dado pelo ângulo
                           formado entre essa linha e a linha N-S
                           geográfica.
Falha
17

      Posição da falha no espaço
       Atitude da falha




        Inclinação – ângulo formado entre o plano de falha e um plano
        horizontal que o intercepta.
        (o valor do ângulo varia entre 00 e 900).
Falha
18

      Posição da falha no espaço
       Atitude da falha

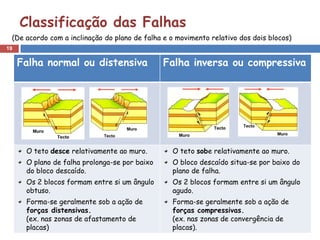

Classificação das Falhas
 (De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos)
19

     Falha normal ou distensiva                Falha inversa ou compressiva




      O teto desce relativamente ao muro.        O teto sobe relativamente ao muro.
      O plano de falha prolonga-se por baixo     O bloco descaído situa-se por baixo do
      do bloco descaído.                         plano de falha.
      Os 2 blocos formam entre si um ângulo      Os 2 blocos formam entre si um ângulo
      obtuso.                                    agudo.
      Forma-se geralmente sob a ação de          Forma-se geralmente sob a ação de
      forças distensivas.                        forças compressivas.
      (ex. nas zonas de afastamento de           (ex. nas zonas de convergência de
      placas)                                    placas).
Classificação das Falhas
 (De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos)
20


                             Falha de desligamento




                     Os movimentos dos blocos são horizontais e
                     paralelos à direção do plano de falha.
                     Forma-se geralmente sob a ação de forças de
                     cisalhamento
                     (ex. limites conservativos de placas e falhas
                     transformantes dos riftes).

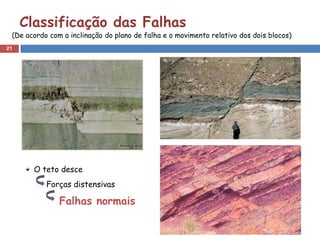

Classificação das Falhas
 (De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos)
21




       O teto desce
           Forças distensivas

               Falhas normais

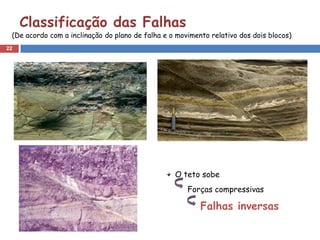

Classificação das Falhas
 (De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos)
22




                                                  O teto sobe
                                                      Forças compressivas

                                                          Falhas inversas
Associação de Falhas
23

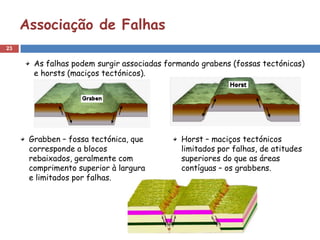

       As falhas podem surgir associadas formando grabens (fossas tectónicas)
       e horsts (maciços tectónicos).




      Grabben – fossa tectónica, que         Horst – maciços tectónicos
      corresponde a blocos                   limitados por falhas, de atitudes
      rebaixados, geralmente com             superiores do que as áreas
      comprimento superior à largura         contíguas – os grabbens.
      e limitados por falhas.
Dobra
24

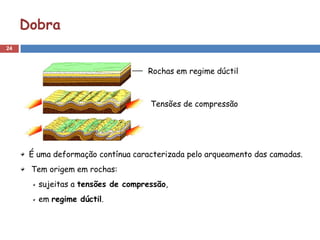

                                    Rochas em regime dúctil



                                    Tensões de compressão




      É uma deformação contínua caracterizada pelo arqueamento das camadas.
      Tem origem em rochas:
        sujeitas a tensões de compressão,
        em regime dúctil.
Dobra
25


      Elementos de uma dobra

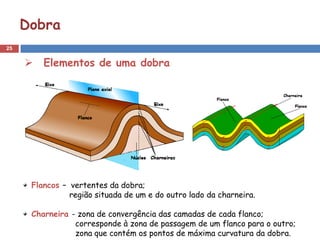

      Flancos – vertentes da dobra;
                região situada de um e do outro lado da charneira.

      Charneira - zona de convergência das camadas de cada flanco;
                 corresponde à zona de passagem de um flanco para o outro;
                 zona que contém os pontos de máxima curvatura da dobra.
Dobra
26

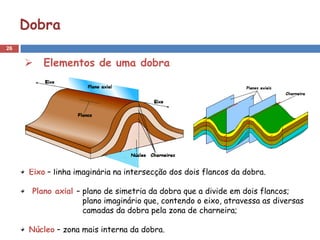

      Elementos de uma dobra




      Eixo – linha imaginária na intersecção dos dois flancos da dobra.

      Plano axial – plano de simetria da dobra que a divide em dois flancos;
                    plano imaginário que, contendo o eixo, atravessa as diversas
                    camadas da dobra pela zona de charneira;

      Núcleo – zona mais interna da dobra.
Dobra
27


  Posição das camadas da dobra no espaço
   Atitude das camadas


                               Direção – orientação da linha de
                               interseção da camada com um plano
                               horizontal




                          O valor da direção é dado pelo ângulo
                          formado entre essa linha e a linha N-S
                          geográfica.
Dobra
28


  Posição das camadas da dobra no espaço
   Atitude das camadas




       Inclinação – ângulo formado entre a linha de maior declive da camada
       e um plano horizontal que a interceta .
       (o valor do ângulo varia entre 00 e 900).
Dobra
29


  Posição das camadas da dobra no espaço
   Atitude das camadas
Dobra
30

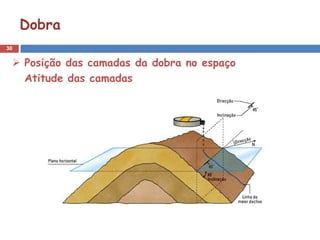

  Posição das camadas da dobra no espaço
   Atitude das camadas
Classificação das Dobras
31

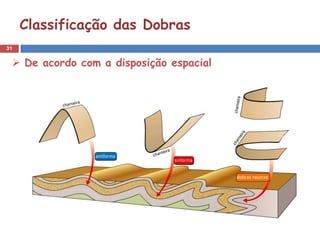

  De acordo com a disposição espacial
Classificação das Dobras
32

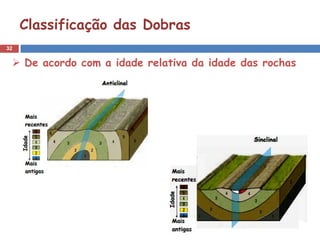

  De acordo com a idade relativa da idade das rochas
Classificação das Dobras
33

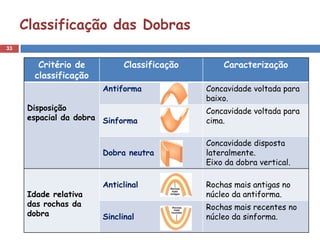

        Critério de          Classificação       Caracterização
       classificação
                       Antiforma             Concavidade voltada para
                                             baixo.
      Disposição                             Concavidade voltada para
      espacial da dobra Sinforma             cima.

                                             Concavidade disposta
                       Dobra neutra          lateralmente.
                                             Eixo da dobra vertical.

                       Anticlinal            Rochas mais antigas no
      Idade relativa                         núcleo da antiforma.
      das rochas da                          Rochas mais recentes no
      dobra            Sinclinal             núcleo da sinforma.
Classificação das Dobras
34




            Antiforma                Sinforma
                         Antiforma
Classificação das Dobras
35




              Sequência de sinformas e antiformas
Caraterização das Dobras
36

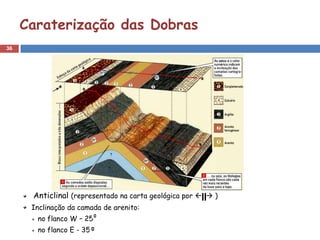

      Anticlinal (representado na carta geológica por   )
      Inclinação da camada de arenito:
       no flanco W – 25
       no flanco E - 35
Caraterização das Dobras
37

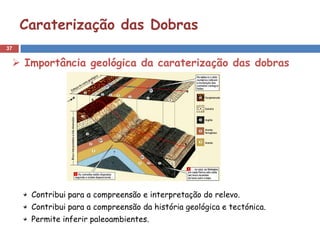

  Importância geológica da caraterização das dobras




      Contribui para a compreensão e interpretação do relevo.
      Contribui para a compreensão da história geológica e tectónica.
      Permite inferir paleoambientes.

Mais conteúdo relacionado

Mais procurados

Biologia 11 sistemas de classificação
Biologia 11   sistemas de classificaçãoBiologia 11   sistemas de classificação
Biologia 11 sistemas de classificação
Nuno Correia

Dobras E Falhas
Dobras E FalhasDobras E Falhas
Dobras E Falhas
Sérgio Luiz

Rochas sedimentares classificação detríticas
Rochas sedimentares  classificação detríticasRochas sedimentares  classificação detríticas
Rochas sedimentares classificação detríticas
Isabel Lopes

Rochas Metamórficas
Rochas MetamórficasRochas Metamórficas
Rochas Metamórficas
Tânia Reis

Mobilismo Geológico
Mobilismo Geológico Mobilismo Geológico
Mobilismo Geológico
Bárbara Castanheira

A terra e os seus subsistemas em interação
A terra e os seus subsistemas em interaçãoA terra e os seus subsistemas em interação
A terra e os seus subsistemas em interação
Marília Pereira

8 vulcanologia
8   vulcanologia8   vulcanologia
8 vulcanologia
margaridabt

Métodos para o estudo do interior da geosfera
Métodos para o estudo do interior da geosferaMétodos para o estudo do interior da geosfera
Métodos para o estudo do interior da geosfera
Isabel Lopes

IX - ROCHAS MAGMÁTICAS
IX - ROCHAS MAGMÁTICASIX - ROCHAS MAGMÁTICAS
IX - ROCHAS MAGMÁTICAS
Sandra Nascimento

Rochas sedimentares classificação biogénicas
Rochas sedimentares  classificação biogénicasRochas sedimentares  classificação biogénicas
Rochas sedimentares classificação biogénicas
Isabel Lopes

8 sismologia
8   sismologia8   sismologia
8 sismologia
margaridabt

Sismologia
SismologiaSismologia
Sismologia
José Luís Alves

9 vulcanologia
9   vulcanologia9   vulcanologia
9 vulcanologia
margaridabt

3 a formaçãorochassedimentares
3 a  formaçãorochassedimentares3 a  formaçãorochassedimentares
3 a formaçãorochassedimentares
margaridabt

Rochas sedimentares
Rochas sedimentaresRochas sedimentares
Rochas sedimentares
Tânia Reis

O tempo em geologia - datação relativa e absoluta
O tempo em geologia - datação relativa e absolutaO tempo em geologia - datação relativa e absoluta
O tempo em geologia - datação relativa e absoluta
Ana Castro

Geologia 10 sismologia
Geologia 10   sismologiaGeologia 10   sismologia
Geologia 10 sismologia
Nuno Correia

Rochas sedimentares classificação quimiogénicas
Rochas sedimentares  classificação quimiogénicasRochas sedimentares  classificação quimiogénicas
Rochas sedimentares classificação quimiogénicas
Isabel Lopes

3 a formaçãorochassedimentares
3 a  formaçãorochassedimentares3 a  formaçãorochassedimentares
3 a formaçãorochassedimentares
margaridabt

Sismologia
SismologiaSismologia
Sismologia
margaridabt


Mais procurados (20)

Biologia 11 sistemas de classificação
Biologia 11   sistemas de classificaçãoBiologia 11   sistemas de classificação
Biologia 11 sistemas de classificação

Dobras E Falhas
Dobras E FalhasDobras E Falhas
Dobras E Falhas

Rochas sedimentares classificação detríticas
Rochas sedimentares  classificação detríticasRochas sedimentares  classificação detríticas
Rochas sedimentares classificação detríticas

Rochas Metamórficas
Rochas MetamórficasRochas Metamórficas
Rochas Metamórficas

Mobilismo Geológico
Mobilismo Geológico Mobilismo Geológico
Mobilismo Geológico

A terra e os seus subsistemas em interação
A terra e os seus subsistemas em interaçãoA terra e os seus subsistemas em interação
A terra e os seus subsistemas em interação

8 vulcanologia
8   vulcanologia8   vulcanologia
8 vulcanologia

Métodos para o estudo do interior da geosfera
Métodos para o estudo do interior da geosferaMétodos para o estudo do interior da geosfera
Métodos para o estudo do interior da geosfera

IX - ROCHAS MAGMÁTICAS
IX - ROCHAS MAGMÁTICASIX - ROCHAS MAGMÁTICAS
IX - ROCHAS MAGMÁTICAS

Rochas sedimentares classificação biogénicas
Rochas sedimentares  classificação biogénicasRochas sedimentares  classificação biogénicas
Rochas sedimentares classificação biogénicas

8 sismologia
8   sismologia8   sismologia
8 sismologia

Sismologia
SismologiaSismologia
Sismologia

9 vulcanologia
9   vulcanologia9   vulcanologia
9 vulcanologia

3 a formaçãorochassedimentares
3 a  formaçãorochassedimentares3 a  formaçãorochassedimentares
3 a formaçãorochassedimentares

Rochas sedimentares
Rochas sedimentaresRochas sedimentares
Rochas sedimentares

O tempo em geologia - datação relativa e absoluta
O tempo em geologia - datação relativa e absolutaO tempo em geologia - datação relativa e absoluta
O tempo em geologia - datação relativa e absoluta

Geologia 10 sismologia
Geologia 10   sismologiaGeologia 10   sismologia
Geologia 10 sismologia

Rochas sedimentares classificação quimiogénicas
Rochas sedimentares  classificação quimiogénicasRochas sedimentares  classificação quimiogénicas
Rochas sedimentares classificação quimiogénicas

3 a formaçãorochassedimentares
3 a  formaçãorochassedimentares3 a  formaçãorochassedimentares
3 a formaçãorochassedimentares

Sismologia
SismologiaSismologia
Sismologia


Destaque

Falhas atitude-dobras
Falhas atitude-dobrasFalhas atitude-dobras
Falhas atitude-dobras
Leandro Guedes

IDCC 2257 Annexe 2 avenant n°21 du 1er janvier 2016
IDCC 2257 Annexe 2 avenant n°21 du 1er janvier 2016IDCC 2257 Annexe 2 avenant n°21 du 1er janvier 2016
IDCC 2257 Annexe 2 avenant n°21 du 1er janvier 2016
Société Tripalio

Análise Estrutural - Geologia Estrutural
Análise Estrutural - Geologia EstruturalAnálise Estrutural - Geologia Estrutural
Análise Estrutural - Geologia Estrutural
Alesson Guirra

Falhas e Dobras
Falhas e Dobras   Falhas e Dobras
Falhas e Dobras
vialongadt

Dobras e falhas
Dobras e falhasDobras e falhas
Dobras e falhas
s1lv1alouro

Deriva continental e tectónica de placas
Deriva continental e tectónica de placasDeriva continental e tectónica de placas
Deriva continental e tectónica de placas
Cláudia Moura

Geologia estrutural classificação das dobras 1
Geologia estrutural   classificação das dobras 1Geologia estrutural   classificação das dobras 1
Geologia estrutural classificação das dobras 1
marciotecsoma

Dobras e falhas
Dobras e falhasDobras e falhas
Dobras e falhas
Wagner Andrade

Falhas e dobras
Falhas e dobrasFalhas e dobras
Falhas e dobras
Miguel Angelo

Semana 8 rocas_metamorfica
Semana 8 rocas_metamorficaSemana 8 rocas_metamorfica
Semana 8 rocas_metamorfica
cristianscout79

Metamorfismo
MetamorfismoMetamorfismo
Metamorfismo
Eléusio Daniel Leu

Dobras e falhas
Dobras e falhasDobras e falhas
Dobras e falhas
margaridabt

Geologia terremoto
Geologia  terremotoGeologia  terremoto
Geologia terremoto
Fellipe França

Dobras e falhas
Dobras e falhasDobras e falhas
Dobras e falhas
saritacvg

Dobras elementos de uma dobra
Dobras   elementos de uma dobraDobras   elementos de uma dobra
Dobras elementos de uma dobra
marciotecsoma

Falhas E Dobras
Falhas E DobrasFalhas E Dobras
Falhas E Dobras
Isabel Lopes

Geologia estrutural dobras
Geologia estrutural   dobrasGeologia estrutural   dobras
Geologia estrutural dobras
Jose1602Baiona

Morfologia Dos Continentese Fundos Oceanicos
Morfologia Dos Continentese Fundos OceanicosMorfologia Dos Continentese Fundos Oceanicos
Morfologia Dos Continentese Fundos Oceanicos
guest638ae3a

Métodos contracetivos; trabalhos de alunos
Métodos contracetivos; trabalhos de alunos Métodos contracetivos; trabalhos de alunos
Métodos contracetivos; trabalhos de alunos
Sofia Ribeiro

Fraturas e falhas
Fraturas e falhasFraturas e falhas
Fraturas e falhas
Nome Sobrenome


Destaque (20)

Falhas atitude-dobras
Falhas atitude-dobrasFalhas atitude-dobras
Falhas atitude-dobras

IDCC 2257 Annexe 2 avenant n°21 du 1er janvier 2016
IDCC 2257 Annexe 2 avenant n°21 du 1er janvier 2016IDCC 2257 Annexe 2 avenant n°21 du 1er janvier 2016
IDCC 2257 Annexe 2 avenant n°21 du 1er janvier 2016

Análise Estrutural - Geologia Estrutural
Análise Estrutural - Geologia EstruturalAnálise Estrutural - Geologia Estrutural
Análise Estrutural - Geologia Estrutural

Falhas e Dobras
Falhas e Dobras   Falhas e Dobras
Falhas e Dobras

Dobras e falhas
Dobras e falhasDobras e falhas
Dobras e falhas

Deriva continental e tectónica de placas
Deriva continental e tectónica de placasDeriva continental e tectónica de placas
Deriva continental e tectónica de placas

Geologia estrutural classificação das dobras 1
Geologia estrutural   classificação das dobras 1Geologia estrutural   classificação das dobras 1
Geologia estrutural classificação das dobras 1

Dobras e falhas
Dobras e falhasDobras e falhas
Dobras e falhas

Falhas e dobras
Falhas e dobrasFalhas e dobras
Falhas e dobras

Semana 8 rocas_metamorfica
Semana 8 rocas_metamorficaSemana 8 rocas_metamorfica
Semana 8 rocas_metamorfica

Metamorfismo
MetamorfismoMetamorfismo
Metamorfismo

Dobras e falhas
Dobras e falhasDobras e falhas
Dobras e falhas

Geologia terremoto
Geologia  terremotoGeologia  terremoto
Geologia terremoto

Dobras e falhas
Dobras e falhasDobras e falhas
Dobras e falhas

Dobras elementos de uma dobra
Dobras   elementos de uma dobraDobras   elementos de uma dobra
Dobras elementos de uma dobra

Falhas E Dobras
Falhas E DobrasFalhas E Dobras
Falhas E Dobras

Geologia estrutural dobras
Geologia estrutural   dobrasGeologia estrutural   dobras
Geologia estrutural dobras

Morfologia Dos Continentese Fundos Oceanicos
Morfologia Dos Continentese Fundos OceanicosMorfologia Dos Continentese Fundos Oceanicos
Morfologia Dos Continentese Fundos Oceanicos

Métodos contracetivos; trabalhos de alunos
Métodos contracetivos; trabalhos de alunos Métodos contracetivos; trabalhos de alunos
Métodos contracetivos; trabalhos de alunos

Fraturas e falhas
Fraturas e falhasFraturas e falhas
Fraturas e falhas


Semelhante a 6 dobras e falhas

Deformação das rochas
Deformação das rochasDeformação das rochas
Deformação das rochas
Isabel Lopes

Resumo 11º ano - rochas metamórficas
Resumo   11º ano - rochas metamórficasResumo   11º ano - rochas metamórficas
Resumo 11º ano - rochas metamórficas
Hugo Martins

6_dinamica_interna_dobras e falhas.pdf
6_dinamica_interna_dobras e falhas.pdf6_dinamica_interna_dobras e falhas.pdf
6_dinamica_interna_dobras e falhas.pdf
CarlaPatricia70

Deformaçoes
DeformaçoesDeformaçoes
Deformação das Rochas.pptx
Deformação das Rochas.pptxDeformação das Rochas.pptx
Deformação das Rochas.pptx
PedroDinis28

DeformaçõEs Das Rochas
DeformaçõEs Das RochasDeformaçõEs Das Rochas
DeformaçõEs Das Rochas
Arminda Malho

Resumo_Dobras e Falhas.pdf
Resumo_Dobras e Falhas.pdfResumo_Dobras e Falhas.pdf
Resumo_Dobras e Falhas.pdf
FilipeRaivelAESA

ConsequêNcias Da TectóNica De Placas
ConsequêNcias Da TectóNica De PlacasConsequêNcias Da TectóNica De Placas
ConsequêNcias Da TectóNica De Placas
Tânia Reis

582866 macro estruturas-revisao1a
582866 macro estruturas-revisao1a582866 macro estruturas-revisao1a
582866 macro estruturas-revisao1a
anabela explicaexplica

Resumorochasmetamrficas
ResumorochasmetamrficasResumorochasmetamrficas
Resumorochasmetamrficas
Giovani Lucca

Geologia estrutural exercício avaliativo 2
Geologia estrutural   exercício avaliativo 2Geologia estrutural   exercício avaliativo 2
Geologia estrutural exercício avaliativo 2
marciotecsoma

1 ocupação antrópica - zonas de vertente
1   ocupação antrópica - zonas de vertente1   ocupação antrópica - zonas de vertente
1 ocupação antrópica - zonas de vertente
margaridabt

DeformaçõEs Falhas E Dobras [Modo De Compatibilidade]
DeformaçõEs Falhas E Dobras [Modo De Compatibilidade]DeformaçõEs Falhas E Dobras [Modo De Compatibilidade]
DeformaçõEs Falhas E Dobras [Modo De Compatibilidade]
Cidalia Aguiar

Processos e materiais geológicos deformações
Processos e materiais geológicos   deformaçõesProcessos e materiais geológicos   deformações
Processos e materiais geológicos deformações
Anne Armas

reologia geogebra.docx
reologia geogebra.docxreologia geogebra.docx
reologia geogebra.docx
JaquelineIdalinoHono1

Falhas atitude-dobras
Falhas atitude-dobrasFalhas atitude-dobras
Falhas atitude-dobras
Leandro Guedes

Ciência dos materiais - fluência, resiliência e tenacidade
Ciência dos materiais - fluência, resiliência e tenacidadeCiência dos materiais - fluência, resiliência e tenacidade
Ciência dos materiais - fluência, resiliência e tenacidade
Vicktor Richelly

Aula geologia 3
Aula geologia 3Aula geologia 3
Aula geologia 3
Gabriel Lecoque Francisco

Geo fund 8
Geo fund 8Geo fund 8
Geo fund 8
Maria Azevedo

Powerpoint de Sismologia - Completo.pdf10º ano de escolaridade
Powerpoint de Sismologia - Completo.pdf10º ano de escolaridadePowerpoint de Sismologia - Completo.pdf10º ano de escolaridade
Powerpoint de Sismologia - Completo.pdf10º ano de escolaridade
Isaura Mourão


Semelhante a 6 dobras e falhas (20)

Deformação das rochas
Deformação das rochasDeformação das rochas
Deformação das rochas

Resumo 11º ano - rochas metamórficas
Resumo   11º ano - rochas metamórficasResumo   11º ano - rochas metamórficas
Resumo 11º ano - rochas metamórficas

6_dinamica_interna_dobras e falhas.pdf
6_dinamica_interna_dobras e falhas.pdf6_dinamica_interna_dobras e falhas.pdf
6_dinamica_interna_dobras e falhas.pdf

Deformaçoes
DeformaçoesDeformaçoes
Deformaçoes

Deformação das Rochas.pptx
Deformação das Rochas.pptxDeformação das Rochas.pptx
Deformação das Rochas.pptx

DeformaçõEs Das Rochas
DeformaçõEs Das RochasDeformaçõEs Das Rochas
DeformaçõEs Das Rochas

Resumo_Dobras e Falhas.pdf
Resumo_Dobras e Falhas.pdfResumo_Dobras e Falhas.pdf
Resumo_Dobras e Falhas.pdf

ConsequêNcias Da TectóNica De Placas
ConsequêNcias Da TectóNica De PlacasConsequêNcias Da TectóNica De Placas
ConsequêNcias Da TectóNica De Placas

582866 macro estruturas-revisao1a
582866 macro estruturas-revisao1a582866 macro estruturas-revisao1a
582866 macro estruturas-revisao1a

Resumorochasmetamrficas
ResumorochasmetamrficasResumorochasmetamrficas
Resumorochasmetamrficas

Geologia estrutural exercício avaliativo 2
Geologia estrutural   exercício avaliativo 2Geologia estrutural   exercício avaliativo 2
Geologia estrutural exercício avaliativo 2

1 ocupação antrópica - zonas de vertente
1   ocupação antrópica - zonas de vertente1   ocupação antrópica - zonas de vertente
1 ocupação antrópica - zonas de vertente

DeformaçõEs Falhas E Dobras [Modo De Compatibilidade]
DeformaçõEs Falhas E Dobras [Modo De Compatibilidade]DeformaçõEs Falhas E Dobras [Modo De Compatibilidade]
DeformaçõEs Falhas E Dobras [Modo De Compatibilidade]

Processos e materiais geológicos deformações
Processos e materiais geológicos   deformaçõesProcessos e materiais geológicos   deformações
Processos e materiais geológicos deformações

reologia geogebra.docx
reologia geogebra.docxreologia geogebra.docx
reologia geogebra.docx

Falhas atitude-dobras
Falhas atitude-dobrasFalhas atitude-dobras
Falhas atitude-dobras

Ciência dos materiais - fluência, resiliência e tenacidade
Ciência dos materiais - fluência, resiliência e tenacidadeCiência dos materiais - fluência, resiliência e tenacidade
Ciência dos materiais - fluência, resiliência e tenacidade

Aula geologia 3
Aula geologia 3Aula geologia 3
Aula geologia 3

Geo fund 8
Geo fund 8Geo fund 8
Geo fund 8

Powerpoint de Sismologia - Completo.pdf10º ano de escolaridade
Powerpoint de Sismologia - Completo.pdf10º ano de escolaridadePowerpoint de Sismologia - Completo.pdf10º ano de escolaridade
Powerpoint de Sismologia - Completo.pdf10º ano de escolaridade


Mais de margaridabt

1 a terra e os subsistemas terrestres
1   a terra e os subsistemas terrestres1   a terra e os subsistemas terrestres
1 a terra e os subsistemas terrestres
margaridabt

Critérios de avaliação
Critérios de avaliação Critérios de avaliação
Critérios de avaliação
margaridabt

Programação 11ºC - 2017-18
Programação 11ºC - 2017-18Programação 11ºC - 2017-18
Programação 11ºC - 2017-18
margaridabt

Regulação nervosa e hormonal nos animais
Regulação nervosa e hormonal nos animaisRegulação nervosa e hormonal nos animais
Regulação nervosa e hormonal nos animais
margaridabt

Kahoot biomoléculas e alimentação
Kahoot   biomoléculas e alimentaçãoKahoot   biomoléculas e alimentação
Kahoot biomoléculas e alimentação
margaridabt

1 biodiversidade (2017)
1   biodiversidade (2017)1   biodiversidade (2017)
1 biodiversidade (2017)
margaridabt

7 métodos estudo interior da terra
7   métodos estudo interior da terra7   métodos estudo interior da terra
7 métodos estudo interior da terra
margaridabt

Programação Anual 10º 2016/17
Programação Anual 10º 2016/17Programação Anual 10º 2016/17
Programação Anual 10º 2016/17
margaridabt

2 as rochas
2   as rochas2   as rochas
2 as rochas
margaridabt

1 intervenção do homem ...
1   intervenção do homem ...1   intervenção do homem ...
1 intervenção do homem ...
margaridabt

Critérios de classificação dos testes
Critérios de classificação dos testesCritérios de classificação dos testes
Critérios de classificação dos testes
margaridabt

Criterios avaliação 10 e 11 biologia geologia12biologia 2016 17
Criterios avaliação 10 e 11 biologia geologia12biologia 2016 17Criterios avaliação 10 e 11 biologia geologia12biologia 2016 17
Criterios avaliação 10 e 11 biologia geologia12biologia 2016 17
margaridabt

Temas 10ºano testes 11º
Temas 10ºano testes 11ºTemas 10ºano testes 11º
Temas 10ºano testes 11º
margaridabt

Programação anual 11ºB
Programação anual 11ºBProgramação anual 11ºB
Programação anual 11ºB
margaridabt

Criterios av. 10 11º biologia geologia 15-16
Criterios av. 10 11º biologia geologia 15-16Criterios av. 10 11º biologia geologia 15-16
Criterios av. 10 11º biologia geologia 15-16
margaridabt

Critérios classificação testes BG
Critérios classificação testes BGCritérios classificação testes BG
Critérios classificação testes BG
margaridabt

Programação anual 10º C
Programação anual 10º CProgramação anual 10º C
Programação anual 10º C
margaridabt

Trabalho biomoléculas
Trabalho biomoléculasTrabalho biomoléculas
Trabalho biomoléculas
margaridabt

Matriz exame bg 2015
Matriz exame bg 2015Matriz exame bg 2015
Matriz exame bg 2015
margaridabt

Programação 11º B 2014 15
Programação 11º B 2014 15Programação 11º B 2014 15
Programação 11º B 2014 15
margaridabt


Mais de margaridabt (20)

1 a terra e os subsistemas terrestres
1   a terra e os subsistemas terrestres1   a terra e os subsistemas terrestres
1 a terra e os subsistemas terrestres

Critérios de avaliação
Critérios de avaliação Critérios de avaliação
Critérios de avaliação

Programação 11ºC - 2017-18
Programação 11ºC - 2017-18Programação 11ºC - 2017-18
Programação 11ºC - 2017-18

Regulação nervosa e hormonal nos animais
Regulação nervosa e hormonal nos animaisRegulação nervosa e hormonal nos animais
Regulação nervosa e hormonal nos animais

Kahoot biomoléculas e alimentação
Kahoot   biomoléculas e alimentaçãoKahoot   biomoléculas e alimentação
Kahoot biomoléculas e alimentação

1 biodiversidade (2017)
1   biodiversidade (2017)1   biodiversidade (2017)
1 biodiversidade (2017)

7 métodos estudo interior da terra
7   métodos estudo interior da terra7   métodos estudo interior da terra
7 métodos estudo interior da terra

Programação Anual 10º 2016/17
Programação Anual 10º 2016/17Programação Anual 10º 2016/17
Programação Anual 10º 2016/17

2 as rochas
2   as rochas2   as rochas
2 as rochas

1 intervenção do homem ...
1   intervenção do homem ...1   intervenção do homem ...
1 intervenção do homem ...

Critérios de classificação dos testes
Critérios de classificação dos testesCritérios de classificação dos testes
Critérios de classificação dos testes

Criterios avaliação 10 e 11 biologia geologia12biologia 2016 17
Criterios avaliação 10 e 11 biologia geologia12biologia 2016 17Criterios avaliação 10 e 11 biologia geologia12biologia 2016 17
Criterios avaliação 10 e 11 biologia geologia12biologia 2016 17

Temas 10ºano testes 11º
Temas 10ºano testes 11ºTemas 10ºano testes 11º
Temas 10ºano testes 11º

Programação anual 11ºB
Programação anual 11ºBProgramação anual 11ºB
Programação anual 11ºB

Criterios av. 10 11º biologia geologia 15-16
Criterios av. 10 11º biologia geologia 15-16Criterios av. 10 11º biologia geologia 15-16
Criterios av. 10 11º biologia geologia 15-16

Critérios classificação testes BG
Critérios classificação testes BGCritérios classificação testes BG
Critérios classificação testes BG

Programação anual 10º C
Programação anual 10º CProgramação anual 10º C
Programação anual 10º C

Trabalho biomoléculas
Trabalho biomoléculasTrabalho biomoléculas
Trabalho biomoléculas

Matriz exame bg 2015
Matriz exame bg 2015Matriz exame bg 2015
Matriz exame bg 2015

Programação 11º B 2014 15
Programação 11º B 2014 15Programação 11º B 2014 15
Programação 11º B 2014 15


6 dobras e falhas

  • 1. DEFORMAÇÃO DAS ROCHAS Margarida Barbosa Teixeira
  • 2. Tensão 2 Tensão é a força aplicada por unidade de área. A tensão é tanto maior quando menor for a área considerada. Uma força ao atuar sobre um corpo faz com que este reaja gerando forças internas, de modo a adquirir a forma original – o corpo fica sob um estado de tensão. O estado de tensão expressa-se segundo duas componentes tensão normal (perpendicular ao plano considerado); pode ser compressiva ou distensiva. tensão cisalhante ou de corte (paralela ao plano considerado)
  • 3. Comportamento dos materiais rochosos face a tensões 3 As rochas quando submetidas a condições de pressão e temperatura diferentes das que ocorreram na sua génese podem sofrer deformações. A mobilidade da litosfera + Tensão (força aplicada por unidade de área) Peso das camadas suprajacentes Deformação da rocha (alteração da forma e volume de uma rocha) dobra-se Dobra A rocha fratura-se Falha Tensão litostática ou confinante – tensão resultante do peso das camadas suprajacentes. Tensão não litostática ou dirigida – ocorre quando um corpo está sujeito a forças de intensidade diferente nas diferentes direcções.
  • 4. Comportamento dos materiais rochosos face a tensões 4 Comportamento elástico quando cessa a tensão o material recupera a forma inicial – a deformação é reversível. acima do limite de elasticidade, quando a tensão continua a atuar, ocorre a ruptura – a deformação é descontínua (ex. falhas). Comportamento plástico acima do limite de elasticidade, mesmo que cesse a tensão, a alteração de forma e/ou volume da rocha permanece – a deformação é contínua (ex. dobras).
  • 5. Comportamento dos materiais rochosos face a tensões 5 As rochas exibem diferentes tipos de comportamento, dependentes das condições em que ocorre a deformação Deformação em regime: frágil rochas com comportamento elástico seguido de rutura falha dúctil rochas com comportamento plástico dobra
  • 6. Comportamento dos materiais rochosos face a tensões 6 Deformação em Ocorre em zonas: regime frágil • pouco profundas (até cerca de 20 Km), • com temperatura e tensões pouco elevadas, permite que as rochas tenham um comportamento elástico, seguido de rutura. Falha Deformação em Ocorre em zonas: regime dúctil • mais profundas, • onde as tensões e temperaturas são mais elevadas, permite que as rochas tenham um comportamento plástico e consequentemente uma maior resistência à rutura. Dobra
  • 7. Fatores que interferem na deformação das rochas 7 Quanto maior a temperatura maior é a deformação plástica (maior a ductilidade) e consequentemente mais difícil é a rutura. A deformação depende da temperatura
  • 8. Fatores que interferem na deformação das rochas 8 Para o mesmo valor de temperatura, a tensão necessária para obter uma determinada deformação varia com o tipo de material. A deformação depende do mineral/rocha.
  • 9. Fatores que interferem na deformação das rochas 9 A presença de água reduz a tensão necessária para obter uma determinada deformação (quanto mais água maior é a ductilidade). A presença de água favorece a deformação em regime frágil (tendência para a rutura). A deformação depende da presença de fluidos, nomeadamente da água.
  • 10. Fatores que interferem na deformação das rochas 10
  • 11. Fatores que interferem na deformação das rochas 11 Tipo e intensidade da tensão (maior tensão maior ductilidade) Temperatura (maior temperatura maior ductilidade) Conteúdo em fluidos (fluidos em regime frágil facilitam a fratura; fluidos em regime dúctil aumentam a ductilidade) Composição e estrutura da rocha. Tempo de atuação do agente deformador; a atuação das forças ao longo do tempo: permite que os materiais se ajustem maior ductilidade; elevada velocidade de deformação menor ductilidade.
  • 12. Comportamento dos materiais rochosos face a tensões 12  Para cada tipo de tensão ocorre um tipo de deformação
  • 13. Comportamento dos materiais rochosos face a tensões 13
  • 14. Falha 14 É uma deformação descontínua em que se verifica a fratura da rocha acompanhada de deslocamento dos blocos fraturados um em relação ao outro; Pode resultar da atuação de qualquer tipo de tensão em rochas em regime frágil.
  • 15. Falha 15  Elementos de uma falha Plano de falha – superfície de fratura. Teto – bloco situado por cima do plano de falha Muro – bloco situado por baixo do plano de falha Rejeto – a menor distância entre dois pontos que estavam juntos antes da fratura e do respetivo deslocamento.
  • 16. Falha 16  Posição da falha no espaço Atitude da falha Direção - orientação da linha de interseção do plano de falha com um plano horizontal. O valor da direção é dado pelo ângulo formado entre essa linha e a linha N-S geográfica.
  • 17. Falha 17  Posição da falha no espaço Atitude da falha Inclinação – ângulo formado entre o plano de falha e um plano horizontal que o intercepta. (o valor do ângulo varia entre 00 e 900).
  • 18. Falha 18  Posição da falha no espaço Atitude da falha
  • 19. Classificação das Falhas (De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos) 19 Falha normal ou distensiva Falha inversa ou compressiva O teto desce relativamente ao muro. O teto sobe relativamente ao muro. O plano de falha prolonga-se por baixo O bloco descaído situa-se por baixo do do bloco descaído. plano de falha. Os 2 blocos formam entre si um ângulo Os 2 blocos formam entre si um ângulo obtuso. agudo. Forma-se geralmente sob a ação de Forma-se geralmente sob a ação de forças distensivas. forças compressivas. (ex. nas zonas de afastamento de (ex. nas zonas de convergência de placas) placas).
  • 20. Classificação das Falhas (De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos) 20 Falha de desligamento Os movimentos dos blocos são horizontais e paralelos à direção do plano de falha. Forma-se geralmente sob a ação de forças de cisalhamento (ex. limites conservativos de placas e falhas transformantes dos riftes).
  • 21. Classificação das Falhas (De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos) 21 O teto desce Forças distensivas Falhas normais
  • 22. Classificação das Falhas (De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos) 22 O teto sobe Forças compressivas Falhas inversas
  • 23. Associação de Falhas 23 As falhas podem surgir associadas formando grabens (fossas tectónicas) e horsts (maciços tectónicos). Grabben – fossa tectónica, que Horst – maciços tectónicos corresponde a blocos limitados por falhas, de atitudes rebaixados, geralmente com superiores do que as áreas comprimento superior à largura contíguas – os grabbens. e limitados por falhas.
  • 24. Dobra 24 Rochas em regime dúctil Tensões de compressão É uma deformação contínua caracterizada pelo arqueamento das camadas. Tem origem em rochas: sujeitas a tensões de compressão, em regime dúctil.
  • 25. Dobra 25  Elementos de uma dobra Flancos – vertentes da dobra; região situada de um e do outro lado da charneira. Charneira - zona de convergência das camadas de cada flanco; corresponde à zona de passagem de um flanco para o outro; zona que contém os pontos de máxima curvatura da dobra.
  • 26. Dobra 26  Elementos de uma dobra Eixo – linha imaginária na intersecção dos dois flancos da dobra. Plano axial – plano de simetria da dobra que a divide em dois flancos; plano imaginário que, contendo o eixo, atravessa as diversas camadas da dobra pela zona de charneira; Núcleo – zona mais interna da dobra.
  • 27. Dobra 27  Posição das camadas da dobra no espaço Atitude das camadas Direção – orientação da linha de interseção da camada com um plano horizontal O valor da direção é dado pelo ângulo formado entre essa linha e a linha N-S geográfica.
  • 28. Dobra 28  Posição das camadas da dobra no espaço Atitude das camadas Inclinação – ângulo formado entre a linha de maior declive da camada e um plano horizontal que a interceta . (o valor do ângulo varia entre 00 e 900).
  • 29. Dobra 29  Posição das camadas da dobra no espaço Atitude das camadas
  • 30. Dobra 30  Posição das camadas da dobra no espaço Atitude das camadas
  • 31. Classificação das Dobras 31  De acordo com a disposição espacial
  • 32. Classificação das Dobras 32  De acordo com a idade relativa da idade das rochas
  • 33. Classificação das Dobras 33 Critério de Classificação Caracterização classificação Antiforma Concavidade voltada para baixo. Disposição Concavidade voltada para espacial da dobra Sinforma cima. Concavidade disposta Dobra neutra lateralmente. Eixo da dobra vertical. Anticlinal Rochas mais antigas no Idade relativa núcleo da antiforma. das rochas da Rochas mais recentes no dobra Sinclinal núcleo da sinforma.
  • 34. Classificação das Dobras 34 Antiforma Sinforma Antiforma
  • 35. Classificação das Dobras 35 Sequência de sinformas e antiformas
  • 36. Caraterização das Dobras 36 Anticlinal (representado na carta geológica por   ) Inclinação da camada de arenito: no flanco W – 25 no flanco E - 35
  • 37. Caraterização das Dobras 37  Importância geológica da caraterização das dobras Contribui para a compreensão e interpretação do relevo. Contribui para a compreensão da história geológica e tectónica. Permite inferir paleoambientes.
