1. Margarida Barbosa Teixeira
DEFORMAÇÃO DAS ROCHAS

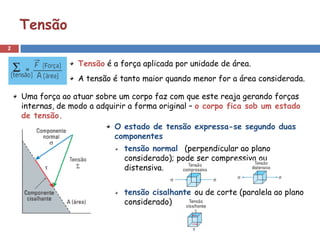

2. O estado de tensão expressa-se segundo duas
componentes
tensão normal (perpendicular ao plano
considerado); pode ser compressiva ou
distensiva.
tensão cisalhante ou de corte (paralela ao plano
considerado)
2
Tensão
Tensão é a força aplicada por unidade de área.
A tensão é tanto maior quando menor for a área considerada.
Uma força ao atuar sobre um corpo faz com que este reaja gerando forças
internas, de modo a adquirir a forma original – o corpo fica sob um estado
de tensão.

3. 3

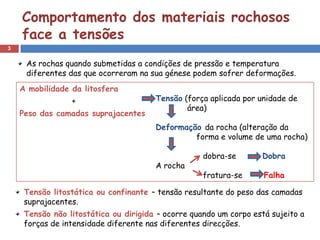

As rochas quando submetidas a condições de pressão e temperatura
diferentes das que ocorreram na sua génese podem sofrer deformações.
A mobilidade da litosfera
+
Peso das camadas suprajacentes
Tensão (força aplicada por unidade de
área)
Deformação da rocha (alteração da
forma e volume de uma rocha)
dobra-se Dobra
A rocha
fratura-se Falha
Tensão litostática ou confinante – tensão resultante do peso das camadas
suprajacentes.
Tensão não litostática ou dirigida – ocorre quando um corpo está sujeito a
forças de intensidade diferente nas diferentes direcções.
Comportamento dos materiais rochosos
face a tensões

4. 4
Comportamento plástico
acima do limite de elasticidade, mesmo que cesse a tensão, a alteração
de forma e/ou volume da rocha permanece – a deformação é contínua
(ex. dobras).

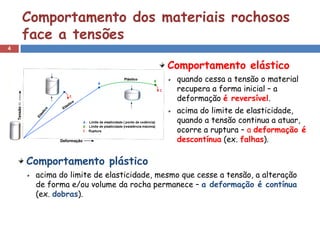

Comportamento dos materiais rochosos
face a tensões
Comportamento elástico
quando cessa a tensão o material
recupera a forma inicial – a
deformação é reversível.
acima do limite de elasticidade,
quando a tensão continua a atuar,
ocorre a ruptura – a deformação é
descontínua (ex. falhas).

5. 5
Comportamento dos materiais rochosos
face a tensões

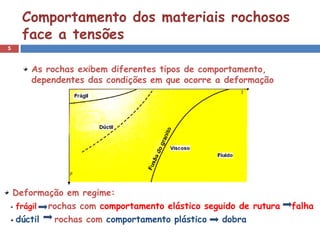

As rochas exibem diferentes tipos de comportamento,
dependentes das condições em que ocorre a deformação
Deformação em regime:
frágil rochas com comportamento elástico seguido de rutura falha
dúctil rochas com comportamento plástico dobra

6. 6

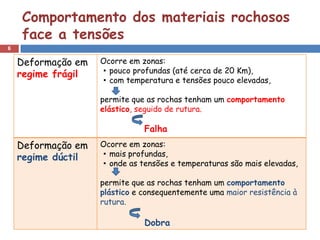

Comportamento dos materiais rochosos
face a tensões
Deformação em
regime frágil
Ocorre em zonas:
• pouco profundas (até cerca de 20 Km),
• com temperatura e tensões pouco elevadas,
permite que as rochas tenham um comportamento
elástico, seguido de rutura.
Falha
Deformação em
regime dúctil
Ocorre em zonas:
• mais profundas,
• onde as tensões e temperaturas são mais elevadas,
permite que as rochas tenham um comportamento
plástico e consequentemente uma maior resistência à
rutura.
Dobra

7. 7

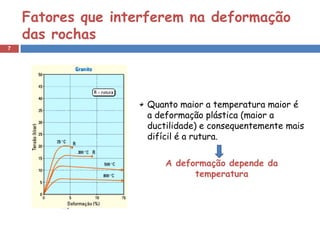

Fatores que interferem na deformação
das rochas
Quanto maior a temperatura maior é
a deformação plástica (maior a
ductilidade) e consequentemente mais
difícil é a rutura.
A deformação depende da
temperatura

8. 8
Para o mesmo valor
de temperatura, a
tensão necessária
para obter uma
determinada
deformação varia
com o tipo de
material.
A deformação
depende do
mineral/rocha.
Fatores que interferem na deformação
das rochas

9. 9

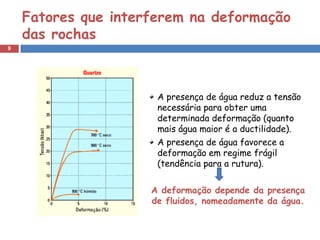

A presença de água reduz a tensão
necessária para obter uma
determinada deformação (quanto
mais água maior é a ductilidade).
A presença de água favorece a
deformação em regime frágil
(tendência para a rutura).
A deformação depende da presença
de fluidos, nomeadamente da água.
Fatores que interferem na deformação
das rochas

10. 10

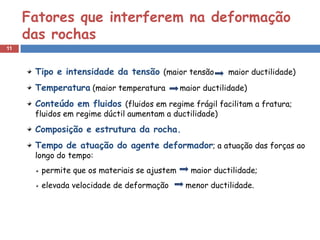

Fatores que interferem na deformação
das rochas

11. 11
Tipo e intensidade da tensão (maior tensão maior ductilidade)
Temperatura (maior temperatura maior ductilidade)
Conteúdo em fluidos (fluidos em regime frágil facilitam a fratura;
fluidos em regime dúctil aumentam a ductilidade)
Composição e estrutura da rocha.
Tempo de atuação do agente deformador; a atuação das forças ao
longo do tempo:
permite que os materiais se ajustem maior ductilidade;
elevada velocidade de deformação menor ductilidade.
Fatores que interferem na deformação
das rochas

12. 12

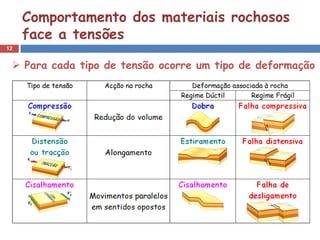

 Para cada tipo de tensão ocorre um tipo de deformação
Comportamento dos materiais rochosos
face a tensões

13. 13

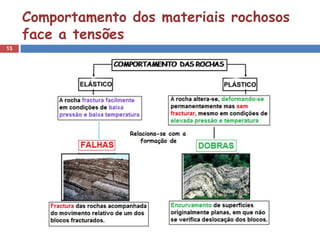

Comportamento dos materiais rochosos
face a tensões

14. 14

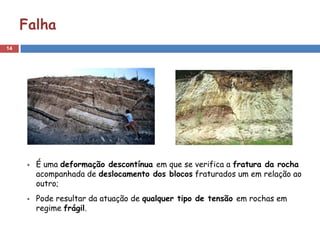

Falha
É uma deformação descontínua em que se verifica a fratura da rocha
acompanhada de deslocamento dos blocos fraturados um em relação ao
outro;
Pode resultar da atuação de qualquer tipo de tensão em rochas em
regime frágil.

15. 15

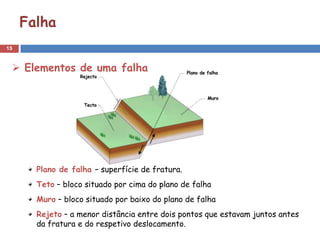

 Elementos de uma falha
Plano de falha – superfície de fratura.
Teto – bloco situado por cima do plano de falha
Muro – bloco situado por baixo do plano de falha
Rejeto – a menor distância entre dois pontos que estavam juntos antes
da fratura e do respetivo deslocamento.
Falha

16. 16
 Posição da falha no espaço
Atitude da falha

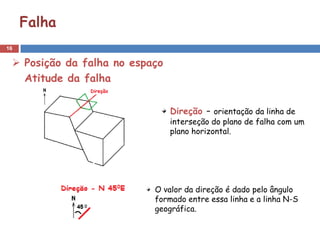

Direção - orientação da linha de
interseção do plano de falha com um
plano horizontal.
Falha
O valor da direção é dado pelo ângulo
formado entre essa linha e a linha N-S
geográfica.

17. 17
 Posição da falha no espaço
Atitude da falha
Inclinação – ângulo formado entre o plano de falha e um plano
horizontal que o intercepta.
(o valor do ângulo varia entre 00 e 900).
Falha

18. 18
 Posição da falha no espaço
Atitude da falha
Falha

19. 19
(De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos)
Classificação das Falhas

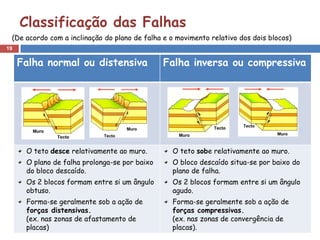

Falha normal ou distensiva Falha inversa ou compressiva
O teto desce relativamente ao muro.
O plano de falha prolonga-se por baixo
do bloco descaído.
Os 2 blocos formam entre si um ângulo
obtuso.
Forma-se geralmente sob a ação de
forças distensivas.
(ex. nas zonas de afastamento de
placas)
O teto sobe relativamente ao muro.
O bloco descaído situa-se por baixo do
plano de falha.
Os 2 blocos formam entre si um ângulo
agudo.
Forma-se geralmente sob a ação de
forças compressivas.
(ex. nas zonas de convergência de
placas).

20. 20
(De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos)
Classificação das Falhas
Falha de desligamento
Os movimentos dos blocos são horizontais e
paralelos à direção do plano de falha.
Forma-se geralmente sob a ação de forças de
cisalhamento
(ex. limites conservativos de placas e falhas
transformantes dos riftes).

21. 21
(De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos)
Classificação das Falhas
O teto desce
Forças distensivas
Falhas normais

22. 22
(De acordo com a inclinação do plano de falha e o movimento relativo dos dois blocos)
Classificação das Falhas

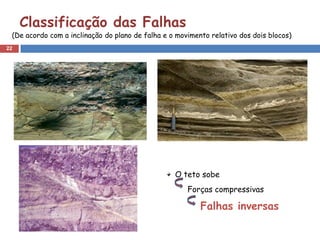

O teto sobe
Forças compressivas
Falhas inversas

23. 23
Associação de Falhas
Horst – maciços tectónicos
limitados por falhas, de atitudes
superiores do que as áreas
contíguas – os grabbens.
As falhas podem surgir associadas formando grabens (fossas tectónicas)
e horsts (maciços tectónicos).
Grabben – fossa tectónica, que
corresponde a blocos
rebaixados, geralmente com
comprimento superior à largura
e limitados por falhas.

24. 24

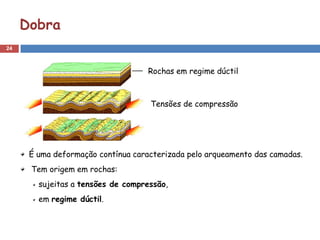

Dobra
É uma deformação contínua caracterizada pelo arqueamento das camadas.
Tem origem em rochas:
sujeitas a tensões de compressão,
em regime dúctil.
Rochas em regime dúctil
Tensões de compressão

25. 25
Dobra
Flancos – vertentes da dobra;
região situada de um e do outro lado da charneira.
Charneira - zona de convergência das camadas de cada flanco;
corresponde à zona de passagem de um flanco para o outro;
zona que contém os pontos de máxima curvatura da dobra.

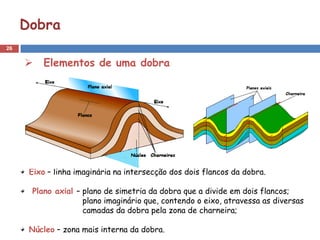

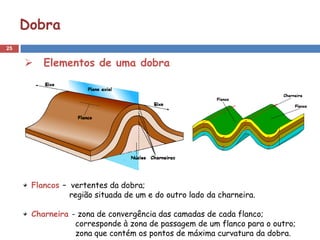

 Elementos de uma dobra

26. 26
Dobra
Eixo – linha imaginária na intersecção dos dois flancos da dobra.
Plano axial – plano de simetria da dobra que a divide em dois flancos;
plano imaginário que, contendo o eixo, atravessa as diversas
camadas da dobra pela zona de charneira;
Núcleo – zona mais interna da dobra.
 Elementos de uma dobra

27. 27
Dobra

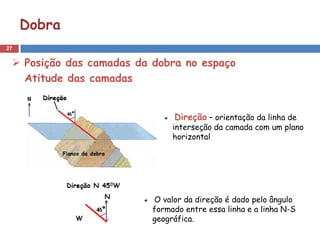

Direção – orientação da linha de
interseção da camada com um plano
horizontal

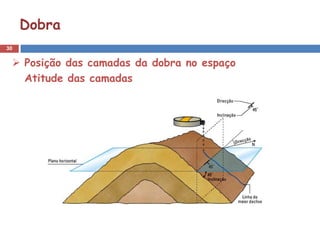

 Posição das camadas da dobra no espaço
Atitude das camadas
O valor da direção é dado pelo ângulo
formado entre essa linha e a linha N-S
geográfica.

28. 28
Dobra

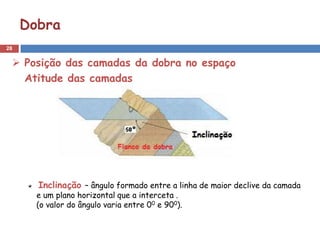

Inclinação – ângulo formado entre a linha de maior declive da camada
e um plano horizontal que a interceta .
(o valor do ângulo varia entre 00 e 900).

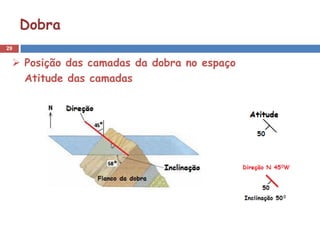

 Posição das camadas da dobra no espaço
Atitude das camadas

29. 29
Dobra
 Posição das camadas da dobra no espaço
Atitude das camadas

30. 30
Dobra
 Posição das camadas da dobra no espaço
Atitude das camadas

31. 31
Classificação das Dobras

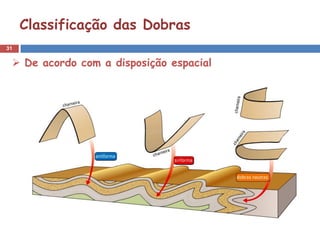

 De acordo com a disposição espacial

32. 32

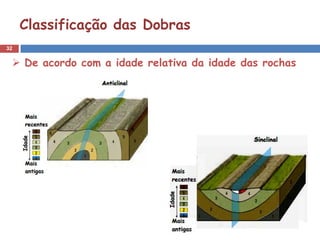

Classificação das Dobras
 De acordo com a idade relativa da idade das rochas

33. 33

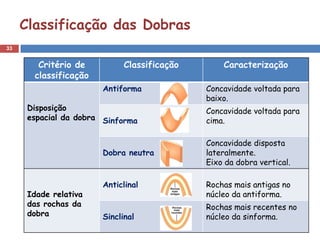

Classificação das Dobras
Critério de
classificação
Classificação Caracterização
Disposição
espacial da dobra
Antiforma Concavidade voltada para
baixo.
Sinforma
Concavidade voltada para
cima.
Dobra neutra
Concavidade disposta
lateralmente.
Eixo da dobra vertical.
Idade relativa
das rochas da
dobra
Anticlinal Rochas mais antigas no
núcleo da antiforma.
Sinclinal
Rochas mais recentes no
núcleo da sinforma.

34. 34
Classificação das Dobras

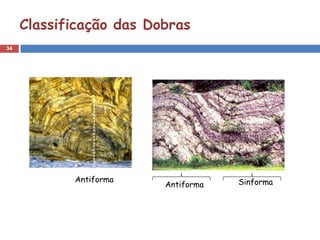

Antiforma
Antiforma Sinforma

35. 35
Classificação das Dobras

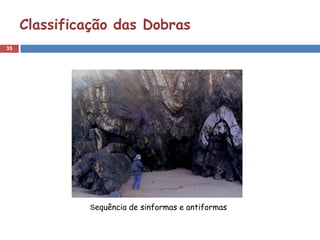

Sequência de sinformas e antiformas

36. 36

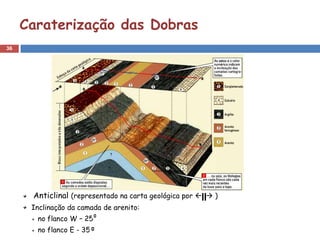

Anticlinal (representado na carta geológica por   )
Inclinação da camada de arenito:
no flanco W – 25
no flanco E - 35
Caraterização das Dobras

37. 37
Contribui para a compreensão e interpretação do relevo.
Contribui para a compreensão da história geológica e tectónica.
Permite inferir paleoambientes.
Caraterização das Dobras
 Importância geológica da caraterização das dobras
