Perfis topográficos são construídos projetando a intersecção de cada curva de nível com uma linha reta no mapa em um eixo horizontal e marcando os valores de altitude em um eixo vertical. Após marcar todos os pontos correspondentes às curvas de nível projetadas, eles são unidos para formar um perfil topográfico que representa a variação de altitude ao longo da linha.

1. PERFIS TOPOGRÁFICOS Construção de Perfis Topográficos

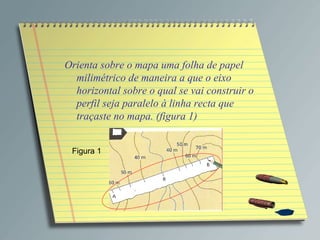

2. Orienta sobre o mapa uma folha de papel milimétrico de maneira a que o eixo horizontal sobre o qual se vai construir o perfil seja paralelo à linha recta que traçaste no mapa. (figura 1) Figura 1

3. Projecta-se sobre o eixo horizontal a intersecção de cada curva de nível com a linha recta, tendo em conta a cota de altitude correspondente. (figura 1) Figura 1

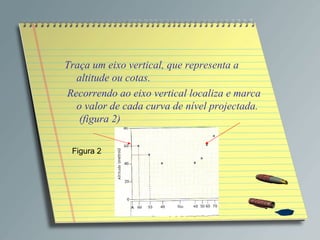

4. Traça um eixo vertical, que representa a altitude ou cotas. Recorrendo ao eixo vertical localiza e marca o valor de cada curva de nível projectada. (figura 2) Figura 2

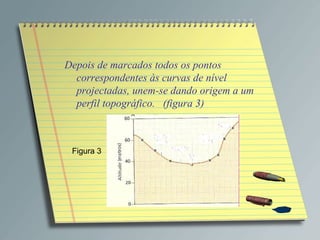

5. Depois de marcados todos os pontos correspondentes às curvas de nível projectadas, unem-se dando origem a um perfil topográfico. (figura 3) Figura 3

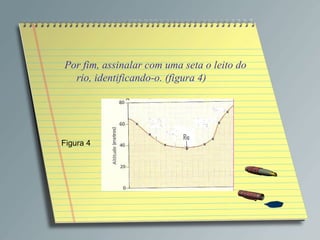

6. Por fim, assinalar com uma seta o leito do rio, identificando-o. (figura 4) Figura 4

7. FONTES IMAGENS Mota, R. – Geo 7, Tema 2, Meio Natural , Plátano Editora
