Geologia Estrutural, dobras. Material de estudo para o 5.o Período do curso de Engenharia de Minas da FINOM.

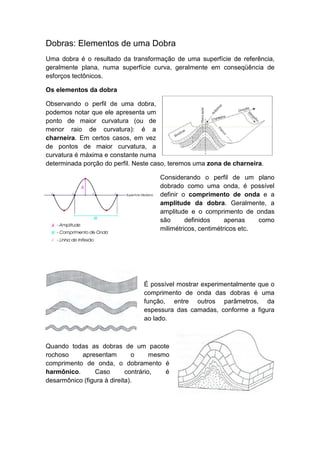

1. Dobras: Elementos de uma Dobra
Uma dobra é o resultado da transformação de uma superfície de referência,
geralmente plana, numa superfície curva, geralmente em conseqüência de
esforços tectônicos.
Os elementos da dobra
Observando o perfil de uma dobra,
podemos notar que ele apresenta um
ponto de maior curvatura (ou de
menor raio de curvatura): é a
charneira. Em certos casos, em vez
de pontos de maior curvatura, a
curvatura é máxima e constante numa
determinada porção do perfil. Neste caso, teremos uma zona de charneira.
Considerando o perfil de um plano
dobrado como uma onda, é possível
definir o comprimento de onda e a
amplitude da dobra. Geralmente, a
amplitude e o comprimento de ondas
são definidos apenas como
milimétricos, centimétricos etc.
É possível mostrar experimentalmente que o
comprimento de onda das dobras é uma
função, entre outros parâmetros, da
espessura das camadas, conforme a figura
ao lado.
Quando todas as dobras de um pacote
rochoso apresentam o mesmo
comprimento de onda, o dobramento é
harmônico. Caso contrário, é
desarmônico (figura à direita).

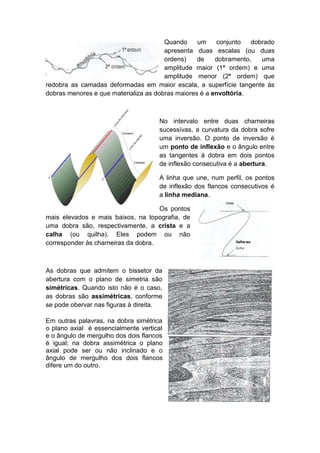

2. Quando um conjunto dobrado
apresenta duas escalas (ou duas
ordens) de dobramento, uma
amplitude maior (1ª ordem) e uma
amplitude menor (2ª ordem) que
redobra as camadas deformadas em maior escala, a superfície tangente às
dobras menores e que materializa as dobras maiores é a envoltória.
No intervalo entre duas charneiras
sucessívas, a curvatura da dobra sofre
uma inversão. O ponto de inversão é
um ponto de inflexão e o ângulo entre
as tangentes á dobra em dois pontos
de inflexão consecutiva é a abertura.
A linha que une, num perfil, os pontos
de inflexão dos flancos consecutivos é
a linha mediana.
Os pontos
mais elevados e mais baixos, na topografia, de
uma dobra são, respectivamente, a crista e a
calha (ou quilha). Eles podem ou não
corresponder às charneiras da dobra.
As dobras que admitem o bissetor da
abertura com o plano de simetria são
simétricas. Quando isto não é o caso,
as dobras são assimétricas, conforme
se pode obervar nas figuras à direita.
Em outras palavras, na dobra simétrica
o plano axial é essencialmente vertical
e o ângulo de mergulho dos dois flancos
é igual; na dobra assimétrica o plano
axial pode ser ou não inclinado e o
ângulo de mergulho dos dois flancos
difere um do outro.

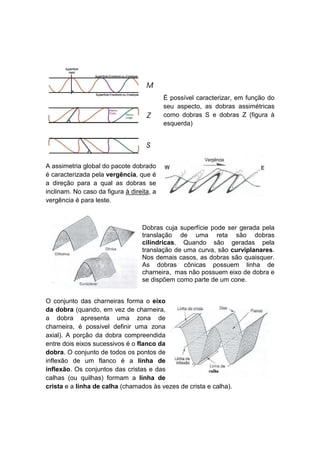

3. É possível caracterizar, em função do
seu aspecto, as dobras assimétricas
como dobras S e dobras Z (figura à
esquerda)
A assimetria global do pacote dobrado
é caracterizada pela vergência, que é
a direção para a qual as dobras se
inclinam. No caso da figura à direita, a
vergência é para leste.
Dobras cuja superfície pode ser gerada pela
translação de uma reta são dobras
cilíndricas. Quando são geradas pela
translação de uma curva, são curviplanares.
Nos demais casos, as dobras são quaisquer.
As dobras cônicas possuem linha de
charneira, mas não possuem eixo de dobra e
se dispõem como parte de um cone.
O conjunto das charneiras forma o eixo
da dobra (quando, em vez de charneira,
a dobra apresenta uma zona de
charneira, é possível definir uma zona
axial). A porção da dobra compreendida
entre dois eixos sucessivos é o flanco da
dobra. O conjunto de todos os pontos de
inflexão de um flanco é a linha de
inflexão. Os conjuntos das cristas e das
calhas (ou quilhas) formam a linha de
crista e a linha de calha (chamados às vezes de crista e calha).

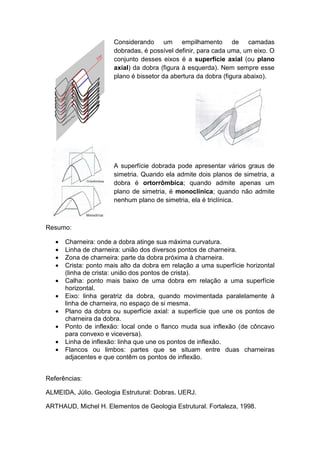

4. Considerando um empilhamento de camadas
dobradas, é possível definir, para cada uma, um eixo. O
conjunto desses eixos é a superfície axial (ou plano
axial) da dobra (figura à esquerda). Nem sempre esse
plano é bissetor da abertura da dobra (figura abaixo).
A superfície dobrada pode apresentar vários graus de
simetria. Quando ela admite dois planos de simetria, a
dobra é ortorrômbica; quando admite apenas um
plano de simetria, é monoclínica; quando não admite
nenhum plano de simetria, ela é triclínica.
Resumo:
• Charneira: onde a dobra atinge sua máxima curvatura.
• Linha de charneira: união dos diversos pontos de charneira.
• Zona de charneira: parte da dobra próxima à charneira.
• Crista: ponto mais alto da dobra em relação a uma superfície horizontal
(linha de crista: união dos pontos de crista).
• Calha: ponto mais baixo de uma dobra em relação a uma superfície
horizontal.
• Eixo: linha geratriz da dobra, quando movimentada paralelamente à
linha de charneira, no espaço de si mesma.
• Plano da dobra ou superfície axial: a superfície que une os pontos de
charneira da dobra.
• Ponto de inflexão: local onde o flanco muda sua inflexão (de côncavo
para convexo e viceversa).
• Linha de inflexão: linha que une os pontos de inflexão.
• Flancos ou limbos: partes que se situam entre duas charneiras
adjacentes e que contêm os pontos de inflexão.
Referências:
ALMEIDA, Júlio. Geologia Estrutural: Dobras. UERJ.
ARTHAUD, Michel H. Elementos de Geologia Estrutural. Fortaleza, 1998.
