1. 9.O Período de Engenharia Civil –
FINOM
Hidrologia – Água Subterrânea
Aula 1Aula 1
Prof. Márcio Santos

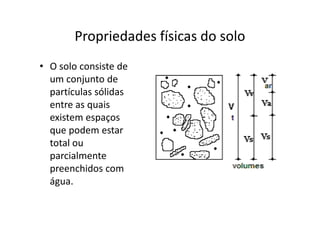

2. Propriedades físicas do solo
• O solo consiste de
um conjunto de
partículas sólidas
entre as quais
existem espaçosexistem espaços
que podem estar
total ou
parcialmente
preenchidos com
água.

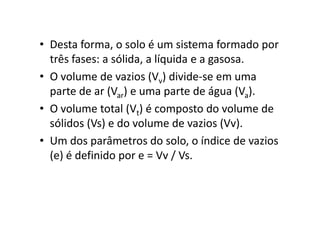

3. • Desta forma, o solo é um sistema formado por
três fases: a sólida, a líquida e a gasosa.
• O volume de vazios (Vv) divide-se em uma
parte de ar (Var) e uma parte de água (Va).
• O volume total (Vt) é composto do volume de• O volume total (Vt) é composto do volume de
sólidos (Vs) e do volume de vazios (Vv).
• Um dos parâmetros do solo, o índice de vazios
(e) é definido por e = Vv / Vs.

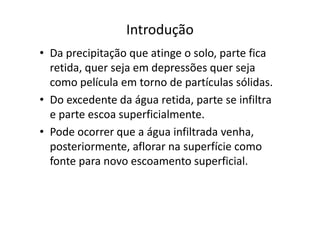

4. Introdução
• Da precipitação que atinge o solo, parte fica
retida, quer seja em depressões quer seja
como película em torno de partículas sólidas.
• Do excedente da água retida, parte se infiltra
e parte escoa superficialmente.e parte escoa superficialmente.
• Pode ocorrer que a água infiltrada venha,
posteriormente, aflorar na superfície como
fonte para novo escoamento superficial.

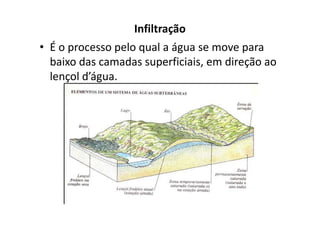

5. Infiltração
• É o processo pelo qual a água se move para
baixo das camadas superficiais, em direção ao
lençol d’água.

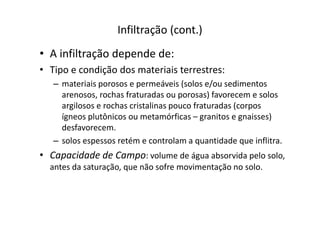

6. Infiltração (cont.)
• A infiltração depende de:
• Tipo e condição dos materiais terrestres:
– materiais porosos e permeáveis (solos e/ou sedimentos
arenosos, rochas fraturadas ou porosas) favorecem e solos
argilosos e rochas cristalinas pouco fraturadas (corpos
ígneos plutônicos ou metamórficas – granitos e gnaisses)ígneos plutônicos ou metamórficas – granitos e gnaisses)
desfavorecem.
– solos espessos retém e controlam a quantidade que inflitra.
• Capacidade de Campo: volume de água absorvida pelo solo,
antes da saturação, que não sofre movimentação no solo.

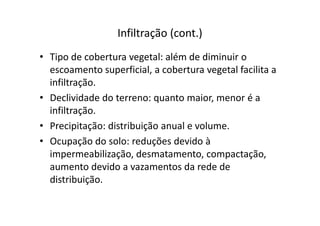

7. Infiltração (cont.)
• Tipo de cobertura vegetal: além de diminuir o
escoamento superficial, a cobertura vegetal facilita a
infiltração.
• Declividade do terreno: quanto maior, menor é a
infiltração.infiltração.
• Precipitação: distribuição anual e volume.
• Ocupação do solo: reduções devido à
impermeabilização, desmatamento, compactação,
aumento devido a vazamentos da rede de
distribuição.

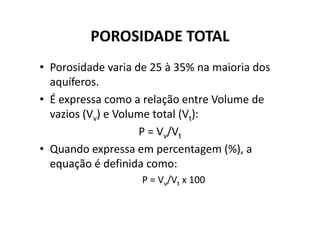

8. POROSIDADE TOTAL
• Porosidade varia de 25 à 35% na maioria dos
aquíferos.
• É expressa como a relação entre Volume de
vazios (V ) e Volume total (V ):vazios (Vv) e Volume total (Vt):
P = Vv/Vt
• Quando expressa em percentagem (%), a
equação é definida como:
P = Vv/Vt x 100

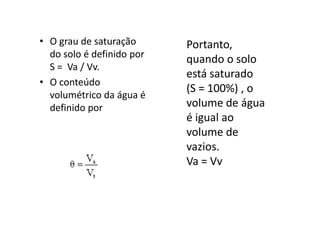

9. • O grau de saturação
do solo é definido por
S = Va / Vv.
• O conteúdo
volumétrico da água é
definido por
Portanto,
quando o solo
está saturado
(S = 100%) , o
volume de água
é igual ao
definido por
é igual ao
volume de
vazios.
Va = Vv

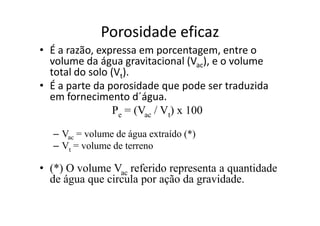

10. Porosidade eficaz
• É a razão, expressa em porcentagem, entre o
volume da água gravitacional (Vac), e o volume
total do solo (Vt).
• É a parte da porosidade que pode ser traduzida
em fornecimento d´água.
Pe = (Vac / Vt) x 100Pe = (Vac / Vt) x 100
– Vac = volume de água extraído (*)
– Vt = volume de terreno
• (*) O volume Vac referido representa a quantidade
de água que circula por ação da gravidade.
11.

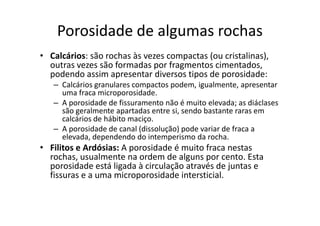

12. Porosidade de algumas rochas
• Calcários: são rochas às vezes compactas (ou cristalinas),
outras vezes são formadas por fragmentos cimentados,
podendo assim apresentar diversos tipos de porosidade:
– Calcários granulares compactos podem, igualmente, apresentar
uma fraca microporosidade.
– A porosidade de fissuramento não é muito elevada; as diáclases
são geralmente apartadas entre si, sendo bastante raras emsão geralmente apartadas entre si, sendo bastante raras em
calcários de hábito maciço.
– A porosidade de canal (dissolução) pode variar de fraca a
elevada, dependendo do intemperismo da rocha.
• Filitos e Ardósias: A porosidade é muito fraca nestas
rochas, usualmente na ordem de alguns por cento. Esta
porosidade está ligada à circulação através de juntas e
fissuras e a uma microporosidade intersticial.
