1. 9.O Período de Eng. Civil – FINOM
Hidrologia – Água Subterrânea
Aquíferos
Prof. Márcio Santos
www.professormarciosantoshidro.blogspot.com.br

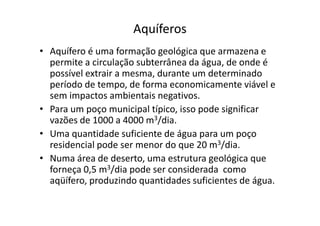

2. Aquíferos
• Aquífero é uma formação geológica que armazena e
permite a circulação subterrânea da água, de onde é
possível extrair a mesma, durante um determinado
período de tempo, de forma economicamente viável e
sem impactos ambientais negativos.
• Para um poço municipal típico, isso pode significar• Para um poço municipal típico, isso pode significar
vazões de 1000 a 4000 m3/dia.
• Uma quantidade suficiente de água para um poço
residencial pode ser menor do que 20 m3/dia.
• Numa área de deserto, uma estrutura geológica que
forneça 0,5 m3/dia pode ser considerada como
aqüífero, produzindo quantidades suficientes de água.

3. Aquitardes
• Enquanto os aqüíferos fornecem quantidades significativas
de água, aquitardes são formações de baixa
permeabilidade, que armazenam água, mas não podem
suprir poços de bombeamento.
• Eles podem, contudo, transmitir água suficiente através de
enormes áreas, tornando-se importantes em estudos
regionais de suprimento de água.
• As camadas de argila e de folhelho que separam muitos• As camadas de argila e de folhelho que separam muitos
aqüíferos confinados são bons exemplos de aquitardes,
transmitindo água através de drenagem vertical.
• Eles são tipicamente menos permeáveis em mais de uma a
duas ordens de grandeza do que o material geológico do
aqüífero que eles confinam ou semiconfinam. Em estudos
de aqüíferos, aquitardes são também conhecidos como
camadas confinantes drenantes.

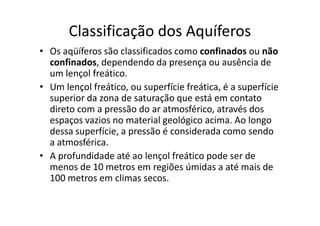

4. Classificação dos Aquíferos
• Os aqüíferos são classificados como confinados ou não
confinados, dependendo da presença ou ausência de
um lençol freático.
• Um lençol freático, ou superfície freática, é a superfície
superior da zona de saturação que está em contato
direto com a pressão do ar atmosférico, através dosdireto com a pressão do ar atmosférico, através dos
espaços vazios no material geológico acima. Ao longo
dessa superfície, a pressão é considerada como sendo
a atmosférica.
• A profundidade até ao lençol freático pode ser de
menos de 10 metros em regiões úmidas a até mais de
100 metros em climas secos.

5. Aquíferos confinado e não confinado

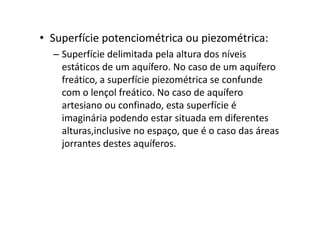

6. • Superfície potenciométrica ou piezométrica:
– Superfície delimitada pela altura dos níveis
estáticos de um aquífero. No caso de um aquífero
freático, a superfície piezométrica se confunde
com o lençol freático. No caso de aquífero
artesiano ou confinado, esta superfície é
imaginária podendo estar situada em diferentesimaginária podendo estar situada em diferentes
alturas,inclusive no espaço, que é o caso das áreas
jorrantes destes aquíferos.

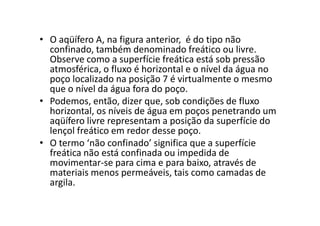

7. • O aqüífero A, na figura anterior, é do tipo não
confinado, também denominado freático ou livre.
Observe como a superfície freática está sob pressão
atmosférica, o fluxo é horizontal e o nível da água no
poço localizado na posição 7 é virtualmente o mesmo
que o nível da água fora do poço.
• Podemos, então, dizer que, sob condições de fluxo
horizontal, os níveis de água em poços penetrando umhorizontal, os níveis de água em poços penetrando um
aqüífero livre representam a posição da superfície do
lençol freático em redor desse poço.
• O termo ‘não confinado’ significa que a superfície
freática não está confinada ou impedida de
movimentar-se para cima e para baixo, através de
materiais menos permeáveis, tais como camadas de
argila.

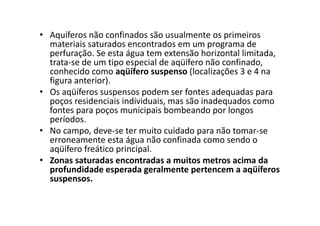

8. • Aquíferos não confinados são usualmente os primeiros
materiais saturados encontrados em um programa de
perfuração. Se esta água tem extensão horizontal limitada,
trata-se de um tipo especial de aqüífero não confinado,
conhecido como aqüífero suspenso (localizações 3 e 4 na
figura anterior).
• Os aqüíferos suspensos podem ser fontes adequadas para
poços residenciais individuais, mas são inadequados como
fontes para poços municipais bombeando por longosfontes para poços municipais bombeando por longos
períodos.
• No campo, deve-se ter muito cuidado para não tomar-se
erroneamente esta água não confinada como sendo o
aqüífero freático principal.
• Zonas saturadas encontradas a muitos metros acima da
profundidade esperada geralmente pertencem a aqüíferos
suspensos.

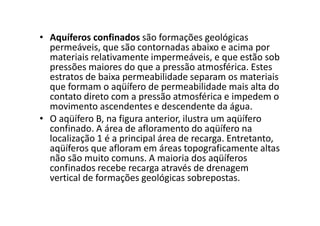

9. • Aquíferos confinados são formações geológicas
permeáveis, que são contornadas abaixo e acima por
materiais relativamente impermeáveis, e que estão sob
pressões maiores do que a pressão atmosférica. Estes
estratos de baixa permeabilidade separam os materiais
que formam o aqüífero de permeabilidade mais alta do
contato direto com a pressão atmosférica e impedem o
movimento ascendentes e descendente da água.
• O aqüífero B, na figura anterior, ilustra um aqüífero• O aqüífero B, na figura anterior, ilustra um aqüífero
confinado. A área de afloramento do aqüífero na
localização 1 é a principal área de recarga. Entretanto,
aqüíferos que afloram em áreas topograficamente altas
não são muito comuns. A maioria dos aqüíferos
confinados recebe recarga através de drenagem
vertical de formações geológicas sobrepostas.

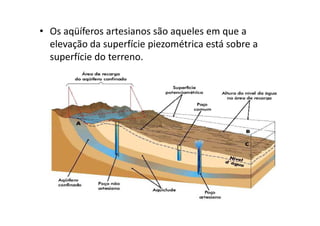

10. • Os aqüíferos artesianos são aqueles em que a
elevação da superfície piezométrica está sobre a
superfície do terreno.

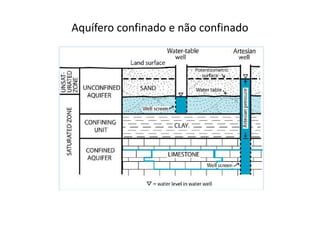

11. Aquífero confinado e não confinado

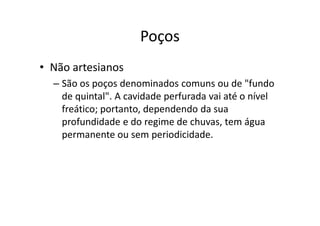

12. Poços
• Não artesianos
– São os poços denominados comuns ou de "fundo
de quintal". A cavidade perfurada vai até o nível
freático; portanto, dependendo da suafreático; portanto, dependendo da sua
profundidade e do regime de chuvas, tem água
permanente ou sem periodicidade.

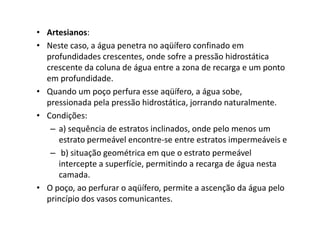

13. • Artesianos:
• Neste caso, a água penetra no aqüífero confinado em
profundidades crescentes, onde sofre a pressão hidrostática
crescente da coluna de água entre a zona de recarga e um ponto
em profundidade.
• Quando um poço perfura esse aqüífero, a água sobe,
pressionada pela pressão hidrostática, jorrando naturalmente.
• Condições:• Condições:
– a) sequência de estratos inclinados, onde pelo menos um
estrato permeável encontre-se entre estratos impermeáveis e
– b) situação geométrica em que o estrato permeável
intercepte a superfície, permitindo a recarga de água nesta
camada.
• O poço, ao perfurar o aqüífero, permite a ascenção da água pelo
princípio dos vasos comunicantes.

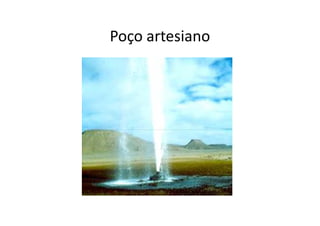

14. Poço artesiano
