O documento discute formas de onda e constantes de tempo em circuitos elétricos RL e RC em série, definindo suas fórmulas, constantes de tempo e cálculos. Explica como a corrente, tensão do resistor e do indutor/capacitor variam nesses circuitos quando a chave é aberta ou fechada de acordo com funções exponenciais.

1. Geradores e motores de
corrente contínua
FORMAS DE ONDA E
CONSTANTES DE TEMPO
Acadêmico:
Jean Paulo Mendes Alves

2. FORMAS DE ONDA E
CONSTANTES DE TEMPO
R
C
L

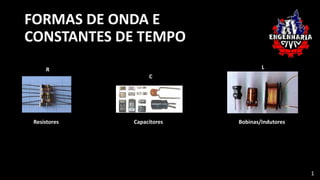

Resistores Capacitores Bobinas/Indutores
1

3. FORMAS DE ONDA E
CONSTANTES DE TEMPO
FORMAS DE ONDA DE CIRCUITOS RL SÉRIE
2

4. FORMAS DE ONDA E
CONSTANTES DE TEMPO
FORMAS DE ONDA DE CIRCUITOS RL SÉRIE

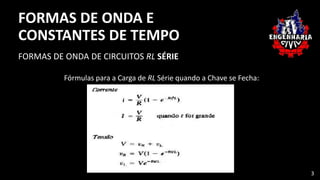

Fórmulas para a Carga de RL Série quando a Chave se Fecha:
3

5. FORMAS DE ONDA E
CONSTANTES DE TEMPO
FORMAS DE ONDA DE CIRCUITOS RL SÉRIE

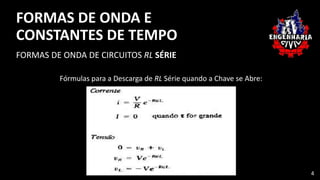

Fórmulas para a Descarga de RL Série quando a Chave se Abre:
4

6. FORMAS DE ONDA E
CONSTANTES DE TEMPO
FORMAS DE ONDA DE CIRCUITOS RL SÉRIE
Formas de onda da tensão de vR e vL (V = vR + vR)
5

7. FORMAS DE ONDA E
CONSTANTES DE TEMPO

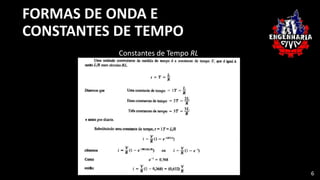

Constantes de Tempo RL
6

8. FORMAS DE ONDA E
CONSTANTES DE TEMPO

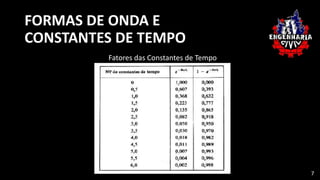

Fatores das Constantes de Tempo
7

9. FORMAS DE ONDA E
CONSTANTES DE TEMPO
FORMAS DE ONDA DE CIRCUITOS RC SÉRIE

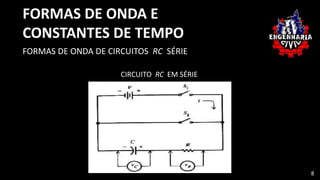

CIRCUITO RC EM SÉRIE
8

10. FORMAS DE ONDA E
CONSTANTES DE TEMPO
FORMAS DE ONDA DE CIRCUITOS RC SÉRIE
FORMA DE ONDA DA CORRENTE
9

11. FORMAS DE ONDA E
CONSTANTES DE TEMPO
FORMAS DE ONDA DE CIRCUITOS RC SÉRIE

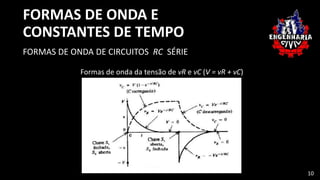

Formas de onda da tensão de vR e vC (V = vR + vC)
10

12. FORMAS DE ONDA E
CONSTANTES DE TEMPO
FORMAS DE ONDA DE CIRCUITOS RC SÉRIE

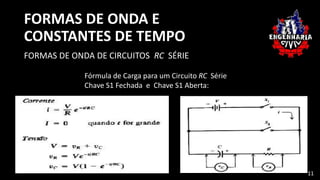

Fórmula de Carga para um Circuito RC Série
Chave S1 Fechada e Chave S1 Aberta:
11

13. FORMAS DE ONDA E
CONSTANTES DE TEMPO
FORMAS DE ONDA DE CIRCUITOS RC SÉRIE

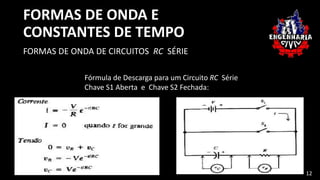

Fórmula de Descarga para um Circuito RC Série
Chave S1 Aberta e Chave S2 Fechada:
12

14. FORMAS DE ONDA E
CONSTANTES DE TEMPO
CONSTANTES DE TEMPO RC
13

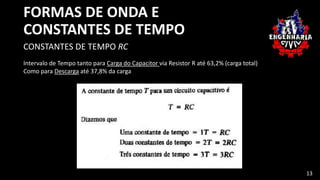

Intervalo de Tempo tanto para Carga do Capacitor via Resistor R até 63,2% (carga total)
Como para Descarga até 37,8% da carga

15. FORMAS DE ONDA E
CONSTANTES DE TEMPO

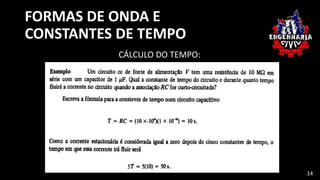

CÁLCULO DO TEMPO:
14

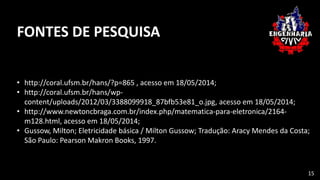

16. FONTES DE PESQUISA
