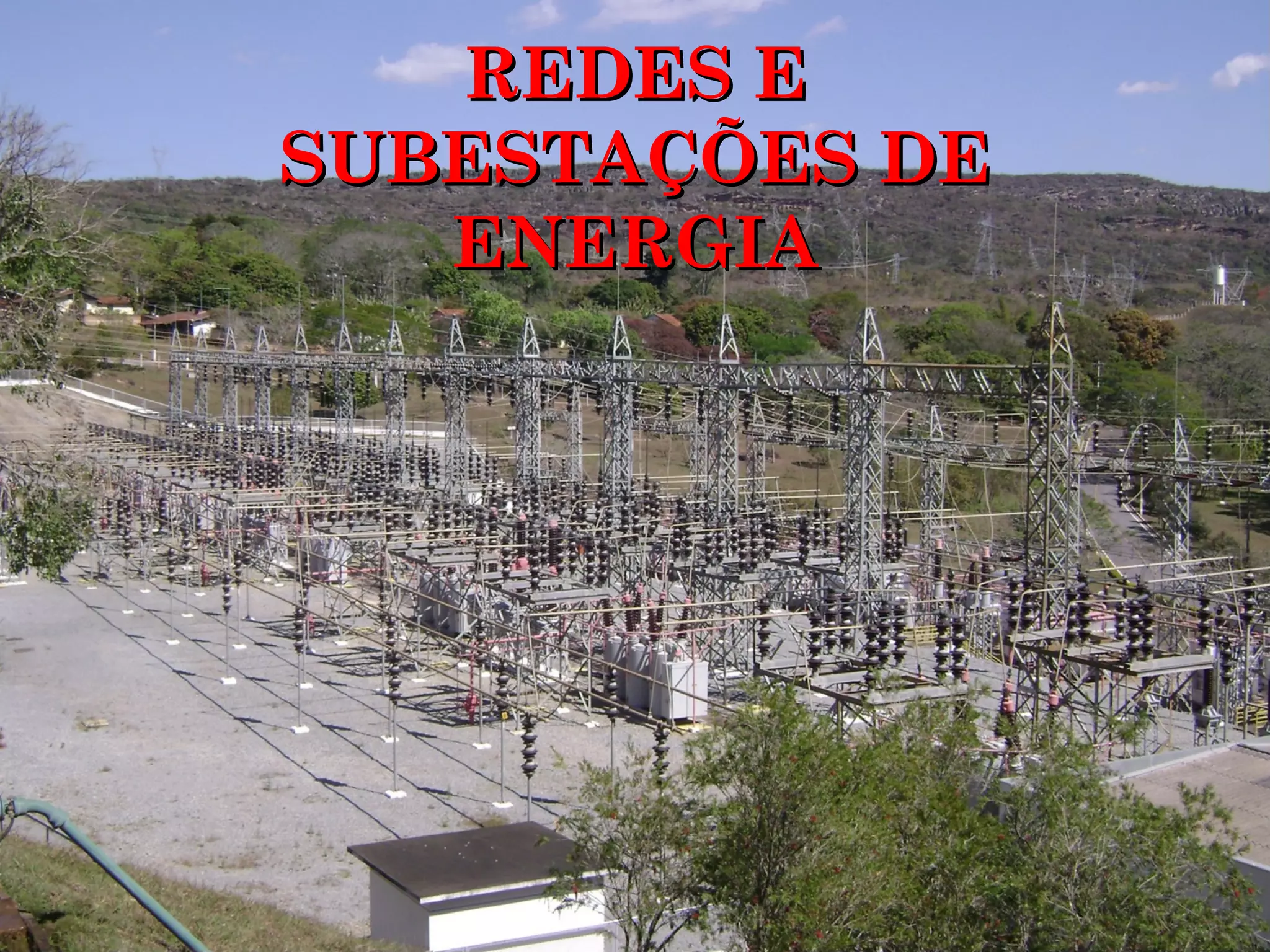

REDES EREDES E
SUBESTAÇÕES DESUBESTAÇÕES DE
ENERGIAENERGIA

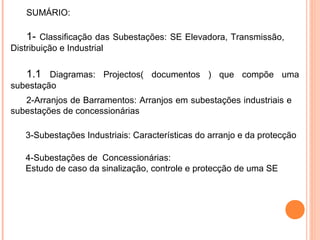

SUMÁRIO:

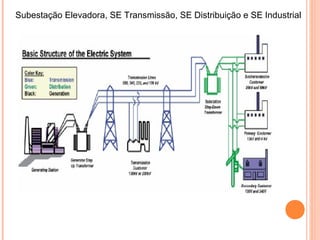

1- Classificação das Subestações: SE Elevadora, Transmissão,
Distribuição e Industrial
1.1 Diagramas: Projectos( documentos ) que compõe uma
subestação
2-Arranjos de Barramentos: Arranjos em subestações industriais e
subestações de concessionárias
3-Subestações Industriais: Características do arranjo e da protecção
4-Subestações de Concessionárias:
Estudo de caso da sinalização, controle e protecção de uma SE
CONCEITOS GERAIS
Definição Básica de uma Subestação
Uma subestação (SE) é um conjunto de equipamentos de manobra
e transformação e ainda eventualmente de compensação de reactivos
usado para dirigir o fluxo de energia em sistema de potência e possibilitar a
sua diversificação através de rotas alternativas, possuindo dispositivos de
protecção capazes de detectar os diferentes tipo de faltas que ocorrem no
sistema e de isolar os trechos onde estas faltas ocorrem.
Classificação das SE’s
As subestações podem ser classificadas quanto à sua função e a sua
instalação.

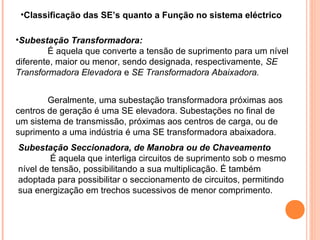

•Classificação das SE’s quanto a Função no sistema eléctrico
•Subestação Transformadora:
É aquela que converte a tensão de suprimento para um nível
diferente, maior ou menor, sendo designada, respectivamente, SE
Transformadora Elevadora e SE Transformadora Abaixadora.
Geralmente, uma subestação transformadora próximas aos
centros de geração é uma SE elevadora. Subestações no final de
um sistema de transmissão, próximas aos centros de carga, ou de
suprimento a uma indústria é uma SE transformadora abaixadora.
Subestação Seccionadora, de Manobra ou de Chaveamento
É aquela que interliga circuitos de suprimento sob o mesmo
nível de tensão, possibilitando a sua multiplicação. É também
adoptada para possibilitar o seccionamento de circuitos, permitindo
sua energização em trechos sucessivos de menor comprimento.

Recomendado para você

TP e TCs
TP e TCsTP e TCs
TP e TCs

Este documento descreve diferentes tipos de transformadores de instrumentos para alta tensão, incluindo transformadores de corrente com isolamento em papel-óleo, a gás ou seco. Detalha suas aplicações, características, vantagens e linhas de produtos.

Dispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos ElétricosDispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos Elétricos

Botoeiras, Pulsadores, Fim de Curso, Sensores de Presença Indutivos e Capacitivos, Sensores Ópticos, Disjuntor Motor, Disjuntor Termomagnético, Relé Térmico, Contatores, Relé Falta de Fase, Relés Temporizadores.

pulsadorescontatoresrelé térmico
Apostila de comandos elétricos (senai sp)
Apostila de comandos elétricos (senai   sp)Apostila de comandos elétricos (senai   sp)
Apostila de comandos elétricos (senai sp)

[1] O documento discute dispositivos de proteção e segurança elétrica, incluindo fusíveis e relés; [2] Apresenta detalhes sobre fusíveis NH e DIAZED, que são usados para proteger circuitos contra curto-circuitos e sobrecargas; [3] Explica que relés eletromagnéticos e térmicos podem ser usados como dispositivos de segurança para proteger circuitos em caso de tensão ou corrente excessivas.

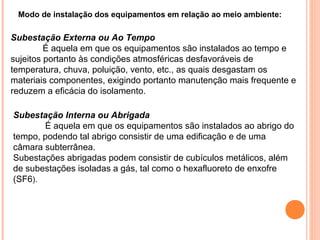

Modo de instalação dos equipamentos em relação ao meio ambiente:
Subestação Externa ou Ao Tempo
É aquela em que os equipamentos são instalados ao tempo e
sujeitos portanto às condições atmosféricas desfavoráveis de
temperatura, chuva, poluição, vento, etc., as quais desgastam os
materiais componentes, exigindo portanto manutenção mais frequente e
reduzem a eficácia do isolamento.
Subestação Interna ou Abrigada
É aquela em que os equipamentos são instalados ao abrigo do
tempo, podendo tal abrigo consistir de uma edificação e de uma
câmara subterrânea.
Subestações abrigadas podem consistir de cubículos metálicos, além
de subestações isoladas a gás, tal como o hexafluoreto de enxofre
(SF6).
Principais Equipamentos de uma Subestação e suas Funções
Equipamentos de Transformação
• Transformador de força:
Transformador de potência WEG (Fonte: Site WEG).
É o equipamento base de uma subestação de energia. É ele que eleva
ou rebaixa a tensão para os níveis necessários na subestação, além de poder
também isolar electricamente circuitos entre si, ajustar as impedâncias, ou
todas estas finalidades citadas ao mesmo tempo.
PARÂMETROS DO TRANSFORMADOR WEG
Enrolamentos: são feitos de cobre com secção normalmente
rectangular e o tipo do
enrolamento depende da potência e da tensão do transformador.
Para tensões mais altas
são utilizados enrolamentos em disco e para tensões baixas
enrolamento em camadas.
 Refrigeração: a refrigeração é fundamental para a segurança
operacional e o tempo de vida do transformador. Existem algumas
formas de refrigeração: natural onde o calor é absorvido pelo óleo e
dissipado através de radiadores, refrigeração onde os radiadores
são refrigerados por meio de ventiladores, refrigeração com banco
de radiadores separados ou com trocador de óleo/água.
 Relé Buchholtz: protege o transformador contra falhas internas que
provoquem a produção de gás ou diminuição no nível de óleo.

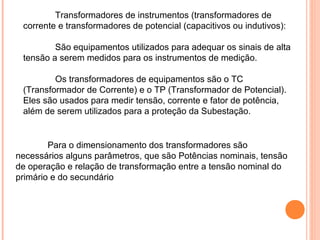

Transformadores de instrumentos (transformadores de
corrente e transformadores de potencial (capacitivos ou indutivos):
São equipamentos utilizados para adequar os sinais de alta
tensão a serem medidos para os instrumentos de medição.
Os transformadores de equipamentos são o TC
(Transformador de Corrente) e o TP (Transformador de Potencial).
Eles são usados para medir tensão, corrente e fator de potência,
além de serem utilizados para a proteção da Subestação.
Para o dimensionamento dos transformadores são
necessários alguns parâmetros, que são Potências nominais, tensão
de operação e relação de transformação entre a tensão nominal do
primário e do secundário

Recomendado para você

Curso ensaios eletricos
Curso ensaios eletricosCurso ensaios eletricos
Curso ensaios eletricos

1) O documento descreve um curso sobre ensaios elétricos em equipamentos de subestações e usinas. 2) Os tópicos incluem medições em transformadores, buchas, geradores, sistemas de aterramento e outros equipamentos. 3) O curso aborda conceitos de materiais isolantes, propriedades elétricas, classificação de materiais, e ensaios de campo e laboratório.

Aula disjuntor
Aula disjuntorAula disjuntor
Aula disjuntor

1) O documento discute as normas internacionais que regulamentam disjuntores de baixa tensão, incluindo IEC 60947-2 e IEC 60898. 2) São descritas as principais características e funções de disjuntores, como proteção contra sobrecarga, curto-circuito e contatos indiretos. 3) São explicadas características nominais como tensão, corrente e capacidade de interrupção de curto-circuito.

3612 puc automação_parte5
3612 puc automação_parte53612 puc automação_parte5
3612 puc automação_parte5

O documento discute relés de sobrecorrente, incluindo sua definição, qualidades requeridas, ajuste de corrente de atuação e tempo de operação. É explicado como os relés de sobrecorrente podem ser classificados de acordo com o tipo de grandeza monitorada e função de proteção.

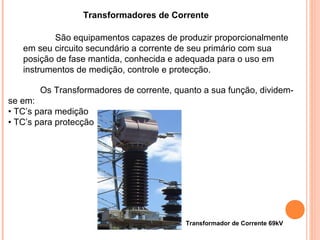

Transformadores de Corrente
São equipamentos capazes de produzir proporcionalmente
em seu circuito secundário a corrente de seu primário com sua
posição de fase mantida, conhecida e adequada para o uso em
instrumentos de medição, controle e protecção.
Os Transformadores de corrente, quanto a sua função, dividem-
se em:
• TC’s para medição
• TC’s para protecção
Transformador de Corrente 69kV

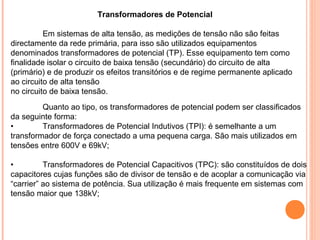

Transformadores de Potencial
Em sistemas de alta tensão, as medições de tensão não são feitas
directamente da rede primária, para isso são utilizados equipamentos
denominados transformadores de potencial (TP). Esse equipamento tem como
finalidade isolar o circuito de baixa tensão (secundário) do circuito de alta
(primário) e de produzir os efeitos transitórios e de regime permanente aplicado
ao circuito de alta tensão
no circuito de baixa tensão.
Quanto ao tipo, os transformadores de potencial podem ser classificados
da seguinte forma:
• Transformadores de Potencial Indutivos (TPI): é semelhante a um
transformador de força conectado a uma pequena carga. São mais utilizados em
tensões entre 600V e 69kV;
• Transformadores de Potencial Capacitivos (TPC): são constituídos de dois
capacitores cujas funções são de divisor de tensão e de acoplar a comunicação via
“carrier” ao sistema de potência. Sua utilização é mais frequente em sistemas com
tensão maior que 138kV;

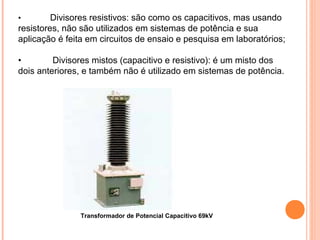

• Divisores resistivos: são como os capacitivos, mas usando
resistores, não são utilizados em sistemas de potência e sua
aplicação é feita em circuitos de ensaio e pesquisa em laboratórios;
• Divisores mistos (capacitivo e resistivo): é um misto dos
dois anteriores, e também não é utilizado em sistemas de potência.
Transformador de Potencial Capacitivo 69kV

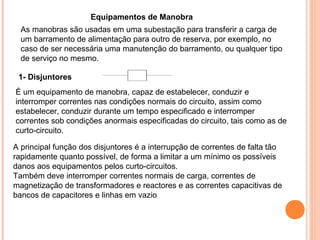

Equipamentos de Manobra
É um equipamento de manobra, capaz de estabelecer, conduzir e
interromper correntes nas condições normais do circuito, assim como
estabelecer, conduzir durante um tempo especificado e interromper
correntes sob condições anormais especificadas do circuito, tais como as de
curto-circuito.
1- Disjuntores
A principal função dos disjuntores é a interrupção de correntes de falta tão
rapidamente quanto possível, de forma a limitar a um mínimo os possíveis
danos aos equipamentos pelos curto-circuitos.
Também deve interromper correntes normais de carga, correntes de
magnetização de transformadores e reactores e as correntes capacitivas de
bancos de capacitores e linhas em vazio
As manobras são usadas em uma subestação para transferir a carga de
um barramento de alimentação para outro de reserva, por exemplo, no
caso de ser necessária uma manutenção do barramento, ou qualquer tipo
de serviço no mesmo.

Recomendado para você

Eletricidade predial simbologiav2
Eletricidade predial simbologiav2Eletricidade predial simbologiav2
Eletricidade predial simbologiav2

1) O documento discute os conceitos básicos de instalações elétricas de baixa tensão, incluindo simbologia, esquemas de ligações, materiais e componentes. 2) É definido o que é uma instalação elétrica e são apresentados esquemas fundamentais de ligações como comando simples, de duas seções e three-way. 3) São descritos elementos como eletrodos, caixas estampadas, disjuntores e divisão de circuitos.

Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)

Este documento é uma lista de exercícios de eletrônica analógica sobre retificadores de meia onda e onda completa. Contém 20 questões sobre conceitos como tensão eficaz, função de retificadores, transformadores e diodos, além de exercícios para cálculo de tensões e correntes em circuitos retificadores.

Memorial de calculo de carga instalada e demanda
Memorial de calculo de carga instalada e demandaMemorial de calculo de carga instalada e demanda
Memorial de calculo de carga instalada e demanda

- O documento apresenta os cálculos da carga instalada e demanda elétrica para o edifício de escritórios da administração pública do Tribunal de Contas do Estado de São Paulo em Guaratinguetá. - Foram calculadas as cargas de iluminação, tomadas, ar condicionado, chuveiros, equipamentos elétricos e motores, totalizando uma carga instalada de 136.024W. - A demanda total calculada foi de 132,20 kVA, requerendo um disjuntor geral de 350A.

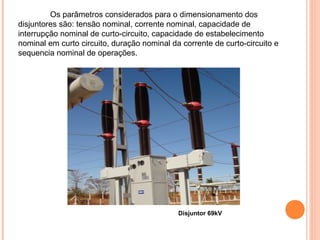

Disjuntor 69kV
Os parâmetros considerados para o dimensionamento dos
disjuntores são: tensão nominal, corrente nominal, capacidade de
interrupção nominal de curto-circuito, capacidade de estabelecimento
nominal em curto circuito, duração nominal da corrente de curto-circuito e
sequencia nominal de operações.

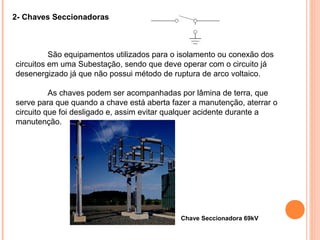

2- Chaves Seccionadoras
São equipamentos utilizados para o isolamento ou conexão dos
circuitos em uma Subestação, sendo que deve operar com o circuito já
desenergizado já que não possui método de ruptura de arco voltaico.
As chaves podem ser acompanhadas por lâmina de terra, que
serve para que quando a chave está aberta fazer a manutenção, aterrar o
circuito que foi desligado e, assim evitar qualquer acidente durante a
manutenção.
Chave Seccionadora 69kV

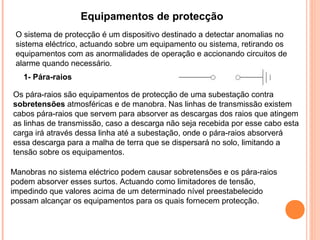

Equipamentos de protecção
1- Pára-raios
Os pára-raios são equipamentos de protecção de uma subestação contra
sobretensões atmosféricas e de manobra. Nas linhas de transmissão existem
cabos pára-raios que servem para absorver as descargas dos raios que atingem
as linhas de transmissão, caso a descarga não seja recebida por esse cabo esta
carga irá através dessa linha até a subestação, onde o pára-raios absorverá
essa descarga para a malha de terra que se dispersará no solo, limitando a
tensão sobre os equipamentos.
Manobras no sistema eléctrico podem causar sobretensões e os pára-raios
podem absorver esses surtos. Actuando como limitadores de tensão,
impedindo que valores acima de um determinado nível preestabelecido
possam alcançar os equipamentos para os quais fornecem protecção.
O sistema de protecção é um dispositivo destinado a detectar anomalias no
sistema eléctrico, actuando sobre um equipamento ou sistema, retirando os
equipamentos com as anormalidades de operação e accionando circuitos de
alarme quando necessário.

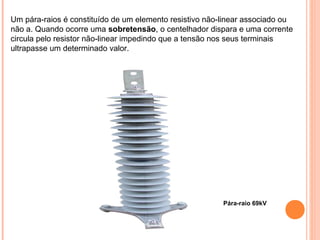

Pára-raio 69kV
Um pára-raios é constituído de um elemento resistivo não-linear associado ou
não a. Quando ocorre uma sobretensão, o centelhador dispara e uma corrente
circula pelo resistor não-linear impedindo que a tensão nos seus terminais
ultrapasse um determinado valor.

Recomendado para você

Eletricidade
EletricidadeEletricidade
Eletricidade

O documento discute diferentes tipos de diagramas elétricos e suas aplicações, incluindo diagramas funcionais, multifilares e unifilares. Também explica ligação em série e paralelo, além de interruptores paralelos, intermediários, lâmpadas fluorescentes e relés fotoelétricos.

E cap 9- dispositivos de proteção contra sobrecorrentes
E cap 9- dispositivos de proteção contra sobrecorrentesE cap 9- dispositivos de proteção contra sobrecorrentes
E cap 9- dispositivos de proteção contra sobrecorrentes

1) O documento discute dispositivos de proteção contra sobrecorrentes em instalações elétricas, incluindo definições, características e dimensionamento de disjuntores e fusíveis. 2) É apresentado um exemplo de cálculo da corrente de curto-circuito presumida e de dimensionamento de dispositivos de proteção para uma instalação elétrica. 3) São fornecidas recomendações sobre causas comuns de falhas em instalações elétricas e sobre não desativar ou substituir disjuntores ou fusíveis

E cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitosE cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitos

O documento discute a divisão de instalações elétricas em circuitos terminais, fornecendo recomendações e exemplos. É destacado que os circuitos terminais partem do quadro de distribuição para alimentar pontos de luz, tomadas e aparelhos, devendo seguir normas como número máximo de pontos por circuito. Também são tratados aspectos como localização de quadros, representação de tubulações e fiação em projetos elétricos.

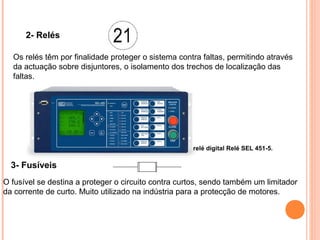

2- Relés
Os relés têm por finalidade proteger o sistema contra faltas, permitindo através
da actuação sobre disjuntores, o isolamento dos trechos de localização das
faltas.
3- Fusíveis
O fusível se destina a proteger o circuito contra curtos, sendo também um limitador
da corrente de curto. Muito utilizado na indústria para a protecção de motores.
relé digital Relé SEL 451-5.
Subestação Elevadora, SE Transmissão, SE Distribuição e SE Industrial

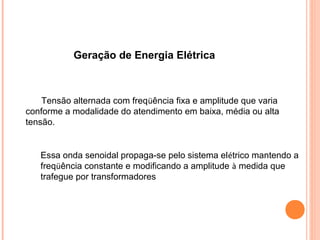

Geração de Energia Elétrica
Tensão alternada com freqüência fixa e amplitude que varia
conforme a modalidade do atendimento em baixa, média ou alta
tensão.
Essa onda senoidal propaga-se pelo sistema elétrico mantendo a
freqüência constante e modificando a amplitude à medida que
trafegue por transformadores

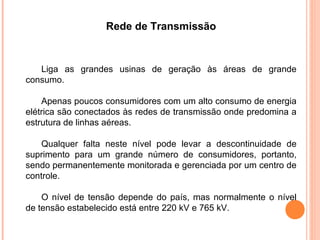

Rede de Transmissão
Liga as grandes usinas de geração às áreas de grande
consumo.
Apenas poucos consumidores com um alto consumo de energia
elétrica são conectados às redes de transmissão onde predomina a
estrutura de linhas aéreas.
Qualquer falta neste nível pode levar a descontinuidade de
suprimento para um grande número de consumidores, portanto,
sendo permanentemente monitorada e gerenciada por um centro de
controle.
O nível de tensão depende do país, mas normalmente o nível
de tensão estabelecido está entre 220 kV e 765 kV.

Recomendado para você

ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.
ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.
ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.

ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas: O que é aterramento? Elementos: Haste de Aterramento, Malha de Aterramento e Estruturas Metálicas. Dimensionamento. O que é SPDA? Tipos: Método Franklin, Captor Franklin + Gaiola de Faraday e Método da Esfera Rolante, Eletro-Geométrico ou Esfera Fictícia. SPDA – Estudo de Caso: Edifício: Dubai em Anápolis - GO.

spdasistemas de proteçãodescargas atmosféricas
Apostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazerApostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazer

O documento apresenta uma introdução ao curso de comandos elétricos, definindo o que são comandos elétricos e quais os principais tipos de motores elétricos. Também descreve os principais elementos encontrados em painéis elétricos, como relés, contatores e botoeiras, e explica como esses elementos podem ser associados através de tabelas verdade para controlar cargas elétricas de forma segura.

Instalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_iInstalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_i

O documento descreve diferentes tipos de instalações elétricas industriais, incluindo classificações de tensão, tipos de fornecimento de energia, modelos de ligações e classificações de cabos condutores. É apresentada a classificação das tensões elétricas em Extra Baixa, Baixa, Média e Alta, assim como os tipos de fornecimento de energia primária e secundária.

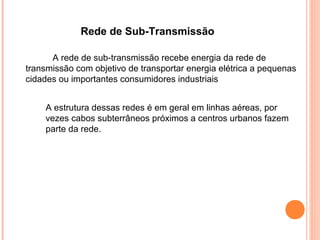

Rede de Sub-Transmissão
A rede de sub-transmissão recebe energia da rede de
transmissão com objetivo de transportar energia elétrica a pequenas
cidades ou importantes consumidores industriais
A estrutura dessas redes é em geral em linhas aéreas, por
vezes cabos subterrâneos próximos a centros urbanos fazem
parte da rede.

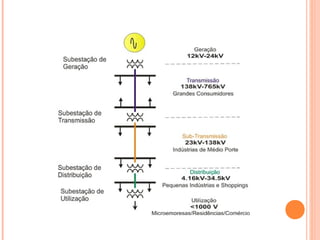

Redes e Subestação de Energia Iª PARTE
Redes e Subestação de Energia Iª PARTE
Redes e Subestação de Energia Iª PARTE

Recomendado para você

Interruptor diferencial residual
Interruptor diferencial residualInterruptor diferencial residual
Interruptor diferencial residual

O interruptor diferencial residual (DR) tem a função de proteger as pessoas de choques elétricos, detectando qualquer corrente que flua para a terra, diferentemente dos disjuntores que protegem a instalação. Os DR protegem contra choques indiretos por contato com peças energizadas e choques diretos, e também evitam incêndios causados por faíscas de correntes para a terra acima de 500mA.

Apostila de manutencao em subestação
Apostila de manutencao em subestaçãoApostila de manutencao em subestação
Apostila de manutencao em subestação

Este documento fornece instruções sobre procedimentos de manutenção em subestações, incluindo definições, testes de diagnóstico e listas de materiais. Os testes descritos são relação de número de espiras, resistência de isolamento, resistência ôhmica e fator de potência para transformadores, e resistência de contato e tempo de abertura/fechamento para disjuntores.

17.ago ametista 11.35_230_cemig-d
17.ago ametista 11.35_230_cemig-d17.ago ametista 11.35_230_cemig-d
17.ago ametista 11.35_230_cemig-d

O documento descreve um estudo sobre o balanço de cadeias de isoladores devido à ação do vento. O estudo usou um sensor de balanço, simulações de dinâmica de fluidos computacionais da camada limite atmosférica e cálculos para analisar o balanço em diferentes condições. Os resultados forneceram novas abordagens para projetar linhas de transmissão considerando a ação do vento.

Mais conteúdo relacionado

Mais procurados

Eletricista predial previsão de carga-carlos eduardo
Eletricista predial previsão de carga-carlos eduardoEletricista predial previsão de carga-carlos eduardo
Eletricista predial previsão de carga-carlos eduardo
Carlos Melo

Estruturas de sustentação dos alimentadores n1 n2-n3-n4 e meio beco
Estruturas de sustentação dos alimentadores n1 n2-n3-n4 e meio becoEstruturas de sustentação dos alimentadores n1 n2-n3-n4 e meio beco
Estruturas de sustentação dos alimentadores n1 n2-n3-n4 e meio beco
Jonatas Ramos

Instalações elétricas prática - SENAI
Instalações elétricas   prática - SENAIInstalações elétricas   prática - SENAI
Instalações elétricas prática - SENAI
Leonardo Chaves

TP e TCs
TP e TCsTP e TCs
TP e TCs
DENIVALDO

Dispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos ElétricosDispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos Elétricos
Jadson Caetano

Apostila de comandos elétricos (senai sp)
Apostila de comandos elétricos (senai   sp)Apostila de comandos elétricos (senai   sp)
Apostila de comandos elétricos (senai sp)
Antonio Carlos

Curso ensaios eletricos
Curso ensaios eletricosCurso ensaios eletricos
Curso ensaios eletricos
fabiofds

Aula disjuntor
Aula disjuntorAula disjuntor
Aula disjuntor
Vamberto Barbosa

3612 puc automação_parte5
3612 puc automação_parte53612 puc automação_parte5
3612 puc automação_parte5
Marcos Moreira da Silva

Eletricidade predial simbologiav2
Eletricidade predial simbologiav2Eletricidade predial simbologiav2
Eletricidade predial simbologiav2
Carlos Melo

Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)
Ivanir Silva

Memorial de calculo de carga instalada e demanda
Memorial de calculo de carga instalada e demandaMemorial de calculo de carga instalada e demanda
Memorial de calculo de carga instalada e demanda
Paulo H Bueno

Eletricidade
EletricidadeEletricidade
Eletricidade
Leonardo Muniz

E cap 9- dispositivos de proteção contra sobrecorrentes
E cap 9- dispositivos de proteção contra sobrecorrentesE cap 9- dispositivos de proteção contra sobrecorrentes
E cap 9- dispositivos de proteção contra sobrecorrentes
André Felipe

E cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitosE cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitos
André Felipe

ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.
ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.
ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.
Jean Paulo Mendes Alves

Apostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazerApostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazer
Claudio Arkan

Instalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_iInstalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_i
Jeziel Rodrigues

Interruptor diferencial residual
Interruptor diferencial residualInterruptor diferencial residual
Interruptor diferencial residual
Anderson Silva

Apostila de manutencao em subestação
Apostila de manutencao em subestaçãoApostila de manutencao em subestação
Apostila de manutencao em subestação
Claudio Arkan


Mais procurados (20)

Eletricista predial previsão de carga-carlos eduardo
Eletricista predial previsão de carga-carlos eduardoEletricista predial previsão de carga-carlos eduardo
Eletricista predial previsão de carga-carlos eduardo

Estruturas de sustentação dos alimentadores n1 n2-n3-n4 e meio beco
Estruturas de sustentação dos alimentadores n1 n2-n3-n4 e meio becoEstruturas de sustentação dos alimentadores n1 n2-n3-n4 e meio beco
Estruturas de sustentação dos alimentadores n1 n2-n3-n4 e meio beco

Instalações elétricas prática - SENAI
Instalações elétricas   prática - SENAIInstalações elétricas   prática - SENAI
Instalações elétricas prática - SENAI

TP e TCs
TP e TCsTP e TCs
TP e TCs

Dispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos ElétricosDispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos Elétricos

Apostila de comandos elétricos (senai sp)
Apostila de comandos elétricos (senai   sp)Apostila de comandos elétricos (senai   sp)
Apostila de comandos elétricos (senai sp)

Curso ensaios eletricos
Curso ensaios eletricosCurso ensaios eletricos
Curso ensaios eletricos

Aula disjuntor
Aula disjuntorAula disjuntor
Aula disjuntor

3612 puc automação_parte5
3612 puc automação_parte53612 puc automação_parte5
3612 puc automação_parte5

Eletricidade predial simbologiav2
Eletricidade predial simbologiav2Eletricidade predial simbologiav2
Eletricidade predial simbologiav2

Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)Exercicios diodo-e-retificadores-v (1)
Exercicios diodo-e-retificadores-v (1)

Memorial de calculo de carga instalada e demanda
Memorial de calculo de carga instalada e demandaMemorial de calculo de carga instalada e demanda
Memorial de calculo de carga instalada e demanda

Eletricidade
EletricidadeEletricidade
Eletricidade

E cap 9- dispositivos de proteção contra sobrecorrentes
E cap 9- dispositivos de proteção contra sobrecorrentesE cap 9- dispositivos de proteção contra sobrecorrentes
E cap 9- dispositivos de proteção contra sobrecorrentes

E cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitosE cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitos

ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.
ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.
ATERRAMENTO & SPDA - Sistemas de Proteção contra Descargas Atmosféricas.

Apostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazerApostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazer

Instalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_iInstalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_i

Interruptor diferencial residual
Interruptor diferencial residualInterruptor diferencial residual
Interruptor diferencial residual

Apostila de manutencao em subestação
Apostila de manutencao em subestaçãoApostila de manutencao em subestação
Apostila de manutencao em subestação


Destaque

17.ago ametista 11.35_230_cemig-d
17.ago ametista 11.35_230_cemig-d17.ago ametista 11.35_230_cemig-d
17.ago ametista 11.35_230_cemig-d
itgfiles

Isolador em fiberglass de alta tensao
Isolador em fiberglass de alta tensaoIsolador em fiberglass de alta tensao
Isolador em fiberglass de alta tensao
Fibromix Soluções em Plásticos Ltda

Treinamento de força
Treinamento de força Treinamento de força
Treinamento de força
Lucio Flavio Personal

17.ago safira 14.30_345_taesa
17.ago safira 14.30_345_taesa17.ago safira 14.30_345_taesa
17.ago safira 14.30_345_taesa
itgfiles

18.ago ouro i 11.30_469_copel-d
18.ago ouro i 11.30_469_copel-d18.ago ouro i 11.30_469_copel-d
18.ago ouro i 11.30_469_copel-d
itgfiles

Geração de Energia Elétrica - Introdução
Geração de Energia Elétrica - IntroduçãoGeração de Energia Elétrica - Introdução
Geração de Energia Elétrica - Introdução
Jim Naturesa

Apostila manutencao de subestacao
Apostila manutencao de subestacaoApostila manutencao de subestacao
Apostila manutencao de subestacao
Keila Guedes

Nbr 5422 nb 182 projeto de linhas aereas de transmissao de energia eletrica
Nbr 5422 nb 182   projeto de linhas aereas de transmissao de energia eletricaNbr 5422 nb 182   projeto de linhas aereas de transmissao de energia eletrica
Nbr 5422 nb 182 projeto de linhas aereas de transmissao de energia eletrica
Frederico_Koch

Meu pré projeto joiara nara
Meu pré projeto joiara naraMeu pré projeto joiara nara
Meu pré projeto joiara nara
joiramara


Destaque (9)

17.ago ametista 11.35_230_cemig-d
17.ago ametista 11.35_230_cemig-d17.ago ametista 11.35_230_cemig-d
17.ago ametista 11.35_230_cemig-d

Isolador em fiberglass de alta tensao
Isolador em fiberglass de alta tensaoIsolador em fiberglass de alta tensao
Isolador em fiberglass de alta tensao

Treinamento de força
Treinamento de força Treinamento de força
Treinamento de força

17.ago safira 14.30_345_taesa
17.ago safira 14.30_345_taesa17.ago safira 14.30_345_taesa
17.ago safira 14.30_345_taesa

18.ago ouro i 11.30_469_copel-d
18.ago ouro i 11.30_469_copel-d18.ago ouro i 11.30_469_copel-d
18.ago ouro i 11.30_469_copel-d

Geração de Energia Elétrica - Introdução
Geração de Energia Elétrica - IntroduçãoGeração de Energia Elétrica - Introdução
Geração de Energia Elétrica - Introdução

Apostila manutencao de subestacao
Apostila manutencao de subestacaoApostila manutencao de subestacao
Apostila manutencao de subestacao

Nbr 5422 nb 182 projeto de linhas aereas de transmissao de energia eletrica
Nbr 5422 nb 182   projeto de linhas aereas de transmissao de energia eletricaNbr 5422 nb 182   projeto de linhas aereas de transmissao de energia eletrica
Nbr 5422 nb 182 projeto de linhas aereas de transmissao de energia eletrica

Meu pré projeto joiara nara
Meu pré projeto joiara naraMeu pré projeto joiara nara
Meu pré projeto joiara nara


Semelhante a Redes e Subestação de Energia Iª PARTE

04_elementosdesubestao-130123052021-phpapp01.pdf
04_elementosdesubestao-130123052021-phpapp01.pdf04_elementosdesubestao-130123052021-phpapp01.pdf
04_elementosdesubestao-130123052021-phpapp01.pdf
Olney joner

Sep NR-10
Sep NR-10Sep NR-10
Curso de Operação em Subestação para LT_JAN-2023.pptx
Curso de Operação em Subestação para LT_JAN-2023.pptxCurso de Operação em Subestação para LT_JAN-2023.pptx
Curso de Operação em Subestação para LT_JAN-2023.pptx
Alan539599

Subesta o
Subesta  oSubesta  o
Subesta o
Marlos Nogueira

slides - sae.pdf
slides - sae.pdfslides - sae.pdf
slides - sae.pdf
filipeisep

Teórica resumo PIEL 1
Teórica resumo PIEL 1Teórica resumo PIEL 1
Teórica resumo PIEL 1
sergiomart

664210799-Curso-Nr-10-Complementar-Sep.pptx
664210799-Curso-Nr-10-Complementar-Sep.pptx664210799-Curso-Nr-10-Complementar-Sep.pptx
664210799-Curso-Nr-10-Complementar-Sep.pptx
EduardoMartinsCosta3

seletividade instalações eletricas
seletividade instalações eletricasseletividade instalações eletricas
seletividade instalações eletricas
Thiago Figueiredo

01 cabines primárias parte 1
01 cabines primárias   parte 101 cabines primárias   parte 1
01 cabines primárias parte 1
pereirajosepereira

pdfcoffee.com_aulacomandoseletricosindustriais-prof-carlos-matsumipdf-pdf-fre...
pdfcoffee.com_aulacomandoseletricosindustriais-prof-carlos-matsumipdf-pdf-fre...pdfcoffee.com_aulacomandoseletricosindustriais-prof-carlos-matsumipdf-pdf-fre...
pdfcoffee.com_aulacomandoseletricosindustriais-prof-carlos-matsumipdf-pdf-fre...
Tomaz13

Aula_Comandos_Eletricos_Industriais.pdf
Aula_Comandos_Eletricos_Industriais.pdfAula_Comandos_Eletricos_Industriais.pdf
Aula_Comandos_Eletricos_Industriais.pdf
EMERSON EDUARDO RODRIGUES

Introdução.pptx
Introdução.pptxIntrodução.pptx
Introdução.pptx
ArmandoZenza

Aula 3 - Circuito Eletrico (1).pptx
Aula 3 - Circuito Eletrico (1).pptxAula 3 - Circuito Eletrico (1).pptx
Aula 3 - Circuito Eletrico (1).pptx
LeandroRiosLeo1

Aula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptxAula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptx
Jakedouabe

Aula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptxAula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptx
Jakedouabe

Introdução a segurança com eletricidadee
Introdução a segurança com eletricidadeeIntrodução a segurança com eletricidadee
Introdução a segurança com eletricidadee
Jupira Silva

PRA NS 6019.pdf
PRA NS 6019.pdfPRA NS 6019.pdf
PRA NS 6019.pdf
MarcosSilva991508

Chave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizadorChave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizador
João Vitor Pereira Mendes

Estrela triângulo
Estrela triânguloEstrela triângulo
Estrela triângulo
Valdineilao Lao

Análise de Sistema eletrico de potencia.
Análise de Sistema eletrico de potencia.Análise de Sistema eletrico de potencia.
Análise de Sistema eletrico de potencia.
RaphaelSamagaio


Semelhante a Redes e Subestação de Energia Iª PARTE (20)

04_elementosdesubestao-130123052021-phpapp01.pdf
04_elementosdesubestao-130123052021-phpapp01.pdf04_elementosdesubestao-130123052021-phpapp01.pdf
04_elementosdesubestao-130123052021-phpapp01.pdf

Sep NR-10
Sep NR-10Sep NR-10
Sep NR-10

Curso de Operação em Subestação para LT_JAN-2023.pptx
Curso de Operação em Subestação para LT_JAN-2023.pptxCurso de Operação em Subestação para LT_JAN-2023.pptx
Curso de Operação em Subestação para LT_JAN-2023.pptx

Subesta o
Subesta  oSubesta  o
Subesta o

slides - sae.pdf
slides - sae.pdfslides - sae.pdf
slides - sae.pdf

Teórica resumo PIEL 1
Teórica resumo PIEL 1Teórica resumo PIEL 1
Teórica resumo PIEL 1

664210799-Curso-Nr-10-Complementar-Sep.pptx
664210799-Curso-Nr-10-Complementar-Sep.pptx664210799-Curso-Nr-10-Complementar-Sep.pptx
664210799-Curso-Nr-10-Complementar-Sep.pptx

seletividade instalações eletricas
seletividade instalações eletricasseletividade instalações eletricas
seletividade instalações eletricas

01 cabines primárias parte 1
01 cabines primárias   parte 101 cabines primárias   parte 1
01 cabines primárias parte 1

pdfcoffee.com_aulacomandoseletricosindustriais-prof-carlos-matsumipdf-pdf-fre...
pdfcoffee.com_aulacomandoseletricosindustriais-prof-carlos-matsumipdf-pdf-fre...pdfcoffee.com_aulacomandoseletricosindustriais-prof-carlos-matsumipdf-pdf-fre...
pdfcoffee.com_aulacomandoseletricosindustriais-prof-carlos-matsumipdf-pdf-fre...

Aula_Comandos_Eletricos_Industriais.pdf
Aula_Comandos_Eletricos_Industriais.pdfAula_Comandos_Eletricos_Industriais.pdf
Aula_Comandos_Eletricos_Industriais.pdf

Introdução.pptx
Introdução.pptxIntrodução.pptx
Introdução.pptx

Aula 3 - Circuito Eletrico (1).pptx
Aula 3 - Circuito Eletrico (1).pptxAula 3 - Circuito Eletrico (1).pptx
Aula 3 - Circuito Eletrico (1).pptx

Aula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptxAula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptx

Aula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptxAula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptx

Introdução a segurança com eletricidadee
Introdução a segurança com eletricidadeeIntrodução a segurança com eletricidadee
Introdução a segurança com eletricidadee

PRA NS 6019.pdf
PRA NS 6019.pdfPRA NS 6019.pdf
PRA NS 6019.pdf

Chave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizadorChave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizador

Estrela triângulo
Estrela triânguloEstrela triângulo
Estrela triângulo

Análise de Sistema eletrico de potencia.
Análise de Sistema eletrico de potencia.Análise de Sistema eletrico de potencia.
Análise de Sistema eletrico de potencia.


Último

Terraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso PraticoTerraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso Pratico
Vias & Rodovias

Treinamento ergonomia para setores administrativos
Treinamento ergonomia para setores administrativosTreinamento ergonomia para setores administrativos
Treinamento ergonomia para setores administrativos
anacaroline255491

Matemática ApliDSDSDSDSDSDSDSDDScada.pdf
Matemática ApliDSDSDSDSDSDSDSDDScada.pdfMatemática ApliDSDSDSDSDSDSDSDDScada.pdf
Matemática ApliDSDSDSDSDSDSDSDDScada.pdf
paulojose96

matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdfmatematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
paulojose96

Terraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso praticoTerraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso pratico
Vias & Rodovias

Concreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptxConcreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptx
BuscaApto

Apostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdfApostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdf
Elpidiotapejara

Terraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso praticoTerraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso pratico
Vias & Rodovias

Purificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdfPurificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdf
Claudinei Machado


Último (9)

Terraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso PraticoTerraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso Pratico

Treinamento ergonomia para setores administrativos
Treinamento ergonomia para setores administrativosTreinamento ergonomia para setores administrativos
Treinamento ergonomia para setores administrativos

Matemática ApliDSDSDSDSDSDSDSDDScada.pdf
Matemática ApliDSDSDSDSDSDSDSDDScada.pdfMatemática ApliDSDSDSDSDSDSDSDDScada.pdf
Matemática ApliDSDSDSDSDSDSDSDDScada.pdf

matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdfmatematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf

Terraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso praticoTerraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso pratico

Concreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptxConcreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptx

Apostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdfApostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdf

Terraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso praticoTerraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso pratico

Purificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdfPurificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdf


Redes e Subestação de Energia Iª PARTE

  • 1. REDES EREDES E SUBESTAÇÕES DESUBESTAÇÕES DE ENERGIAENERGIA
  • 2. SUMÁRIO: 1- Classificação das Subestações: SE Elevadora, Transmissão, Distribuição e Industrial 1.1 Diagramas: Projectos( documentos ) que compõe uma subestação 2-Arranjos de Barramentos: Arranjos em subestações industriais e subestações de concessionárias 3-Subestações Industriais: Características do arranjo e da protecção 4-Subestações de Concessionárias: Estudo de caso da sinalização, controle e protecção de uma SE
  • 3. CONCEITOS GERAIS Definição Básica de uma Subestação Uma subestação (SE) é um conjunto de equipamentos de manobra e transformação e ainda eventualmente de compensação de reactivos usado para dirigir o fluxo de energia em sistema de potência e possibilitar a sua diversificação através de rotas alternativas, possuindo dispositivos de protecção capazes de detectar os diferentes tipo de faltas que ocorrem no sistema e de isolar os trechos onde estas faltas ocorrem. Classificação das SE’s As subestações podem ser classificadas quanto à sua função e a sua instalação.
  • 4. •Classificação das SE’s quanto a Função no sistema eléctrico •Subestação Transformadora: É aquela que converte a tensão de suprimento para um nível diferente, maior ou menor, sendo designada, respectivamente, SE Transformadora Elevadora e SE Transformadora Abaixadora. Geralmente, uma subestação transformadora próximas aos centros de geração é uma SE elevadora. Subestações no final de um sistema de transmissão, próximas aos centros de carga, ou de suprimento a uma indústria é uma SE transformadora abaixadora. Subestação Seccionadora, de Manobra ou de Chaveamento É aquela que interliga circuitos de suprimento sob o mesmo nível de tensão, possibilitando a sua multiplicação. É também adoptada para possibilitar o seccionamento de circuitos, permitindo sua energização em trechos sucessivos de menor comprimento.
  • 5. Modo de instalação dos equipamentos em relação ao meio ambiente: Subestação Externa ou Ao Tempo É aquela em que os equipamentos são instalados ao tempo e sujeitos portanto às condições atmosféricas desfavoráveis de temperatura, chuva, poluição, vento, etc., as quais desgastam os materiais componentes, exigindo portanto manutenção mais frequente e reduzem a eficácia do isolamento. Subestação Interna ou Abrigada É aquela em que os equipamentos são instalados ao abrigo do tempo, podendo tal abrigo consistir de uma edificação e de uma câmara subterrânea. Subestações abrigadas podem consistir de cubículos metálicos, além de subestações isoladas a gás, tal como o hexafluoreto de enxofre (SF6).
  • 6. Principais Equipamentos de uma Subestação e suas Funções Equipamentos de Transformação • Transformador de força: Transformador de potência WEG (Fonte: Site WEG). É o equipamento base de uma subestação de energia. É ele que eleva ou rebaixa a tensão para os níveis necessários na subestação, além de poder também isolar electricamente circuitos entre si, ajustar as impedâncias, ou todas estas finalidades citadas ao mesmo tempo.
  • 7. PARÂMETROS DO TRANSFORMADOR WEG Enrolamentos: são feitos de cobre com secção normalmente rectangular e o tipo do enrolamento depende da potência e da tensão do transformador. Para tensões mais altas são utilizados enrolamentos em disco e para tensões baixas enrolamento em camadas.  Refrigeração: a refrigeração é fundamental para a segurança operacional e o tempo de vida do transformador. Existem algumas formas de refrigeração: natural onde o calor é absorvido pelo óleo e dissipado através de radiadores, refrigeração onde os radiadores são refrigerados por meio de ventiladores, refrigeração com banco de radiadores separados ou com trocador de óleo/água.  Relé Buchholtz: protege o transformador contra falhas internas que provoquem a produção de gás ou diminuição no nível de óleo.
  • 8. Transformadores de instrumentos (transformadores de corrente e transformadores de potencial (capacitivos ou indutivos): São equipamentos utilizados para adequar os sinais de alta tensão a serem medidos para os instrumentos de medição. Os transformadores de equipamentos são o TC (Transformador de Corrente) e o TP (Transformador de Potencial). Eles são usados para medir tensão, corrente e fator de potência, além de serem utilizados para a proteção da Subestação. Para o dimensionamento dos transformadores são necessários alguns parâmetros, que são Potências nominais, tensão de operação e relação de transformação entre a tensão nominal do primário e do secundário
  • 9. Transformadores de Corrente São equipamentos capazes de produzir proporcionalmente em seu circuito secundário a corrente de seu primário com sua posição de fase mantida, conhecida e adequada para o uso em instrumentos de medição, controle e protecção. Os Transformadores de corrente, quanto a sua função, dividem- se em: • TC’s para medição • TC’s para protecção Transformador de Corrente 69kV
  • 10. Transformadores de Potencial Em sistemas de alta tensão, as medições de tensão não são feitas directamente da rede primária, para isso são utilizados equipamentos denominados transformadores de potencial (TP). Esse equipamento tem como finalidade isolar o circuito de baixa tensão (secundário) do circuito de alta (primário) e de produzir os efeitos transitórios e de regime permanente aplicado ao circuito de alta tensão no circuito de baixa tensão. Quanto ao tipo, os transformadores de potencial podem ser classificados da seguinte forma: • Transformadores de Potencial Indutivos (TPI): é semelhante a um transformador de força conectado a uma pequena carga. São mais utilizados em tensões entre 600V e 69kV; • Transformadores de Potencial Capacitivos (TPC): são constituídos de dois capacitores cujas funções são de divisor de tensão e de acoplar a comunicação via “carrier” ao sistema de potência. Sua utilização é mais frequente em sistemas com tensão maior que 138kV;
  • 11. • Divisores resistivos: são como os capacitivos, mas usando resistores, não são utilizados em sistemas de potência e sua aplicação é feita em circuitos de ensaio e pesquisa em laboratórios; • Divisores mistos (capacitivo e resistivo): é um misto dos dois anteriores, e também não é utilizado em sistemas de potência. Transformador de Potencial Capacitivo 69kV
  • 12. Equipamentos de Manobra É um equipamento de manobra, capaz de estabelecer, conduzir e interromper correntes nas condições normais do circuito, assim como estabelecer, conduzir durante um tempo especificado e interromper correntes sob condições anormais especificadas do circuito, tais como as de curto-circuito. 1- Disjuntores A principal função dos disjuntores é a interrupção de correntes de falta tão rapidamente quanto possível, de forma a limitar a um mínimo os possíveis danos aos equipamentos pelos curto-circuitos. Também deve interromper correntes normais de carga, correntes de magnetização de transformadores e reactores e as correntes capacitivas de bancos de capacitores e linhas em vazio As manobras são usadas em uma subestação para transferir a carga de um barramento de alimentação para outro de reserva, por exemplo, no caso de ser necessária uma manutenção do barramento, ou qualquer tipo de serviço no mesmo.
  • 13. Disjuntor 69kV Os parâmetros considerados para o dimensionamento dos disjuntores são: tensão nominal, corrente nominal, capacidade de interrupção nominal de curto-circuito, capacidade de estabelecimento nominal em curto circuito, duração nominal da corrente de curto-circuito e sequencia nominal de operações.
  • 14. 2- Chaves Seccionadoras São equipamentos utilizados para o isolamento ou conexão dos circuitos em uma Subestação, sendo que deve operar com o circuito já desenergizado já que não possui método de ruptura de arco voltaico. As chaves podem ser acompanhadas por lâmina de terra, que serve para que quando a chave está aberta fazer a manutenção, aterrar o circuito que foi desligado e, assim evitar qualquer acidente durante a manutenção. Chave Seccionadora 69kV
  • 15. Equipamentos de protecção 1- Pára-raios Os pára-raios são equipamentos de protecção de uma subestação contra sobretensões atmosféricas e de manobra. Nas linhas de transmissão existem cabos pára-raios que servem para absorver as descargas dos raios que atingem as linhas de transmissão, caso a descarga não seja recebida por esse cabo esta carga irá através dessa linha até a subestação, onde o pára-raios absorverá essa descarga para a malha de terra que se dispersará no solo, limitando a tensão sobre os equipamentos. Manobras no sistema eléctrico podem causar sobretensões e os pára-raios podem absorver esses surtos. Actuando como limitadores de tensão, impedindo que valores acima de um determinado nível preestabelecido possam alcançar os equipamentos para os quais fornecem protecção. O sistema de protecção é um dispositivo destinado a detectar anomalias no sistema eléctrico, actuando sobre um equipamento ou sistema, retirando os equipamentos com as anormalidades de operação e accionando circuitos de alarme quando necessário.
  • 16. Pára-raio 69kV Um pára-raios é constituído de um elemento resistivo não-linear associado ou não a. Quando ocorre uma sobretensão, o centelhador dispara e uma corrente circula pelo resistor não-linear impedindo que a tensão nos seus terminais ultrapasse um determinado valor.
  • 17. 2- Relés Os relés têm por finalidade proteger o sistema contra faltas, permitindo através da actuação sobre disjuntores, o isolamento dos trechos de localização das faltas. 3- Fusíveis O fusível se destina a proteger o circuito contra curtos, sendo também um limitador da corrente de curto. Muito utilizado na indústria para a protecção de motores. relé digital Relé SEL 451-5.
  • 18. Subestação Elevadora, SE Transmissão, SE Distribuição e SE Industrial
  • 19. Geração de Energia Elétrica Tensão alternada com freqüência fixa e amplitude que varia conforme a modalidade do atendimento em baixa, média ou alta tensão. Essa onda senoidal propaga-se pelo sistema elétrico mantendo a freqüência constante e modificando a amplitude à medida que trafegue por transformadores
  • 20. Rede de Transmissão Liga as grandes usinas de geração às áreas de grande consumo. Apenas poucos consumidores com um alto consumo de energia elétrica são conectados às redes de transmissão onde predomina a estrutura de linhas aéreas. Qualquer falta neste nível pode levar a descontinuidade de suprimento para um grande número de consumidores, portanto, sendo permanentemente monitorada e gerenciada por um centro de controle. O nível de tensão depende do país, mas normalmente o nível de tensão estabelecido está entre 220 kV e 765 kV.
  • 21. Rede de Sub-Transmissão A rede de sub-transmissão recebe energia da rede de transmissão com objetivo de transportar energia elétrica a pequenas cidades ou importantes consumidores industriais A estrutura dessas redes é em geral em linhas aéreas, por vezes cabos subterrâneos próximos a centros urbanos fazem parte da rede.
