O documento discute sistemas de aterramento e proteção contra descargas atmosféricas (SPDA), enfatizando a importância de evitar desequilíbrios elétricos e proteger estruturas contra raios. São detalhados os componentes e métodos de aterramento, incluindo hastes, malhas e estruturas metálicas, além dos tipos de SPDA como método Franklin e gaiola de Faraday. Casos aplicados, como o edifício Dubai em Anápolis, são apresentados para exemplificar a implementação prática desses sistemas.

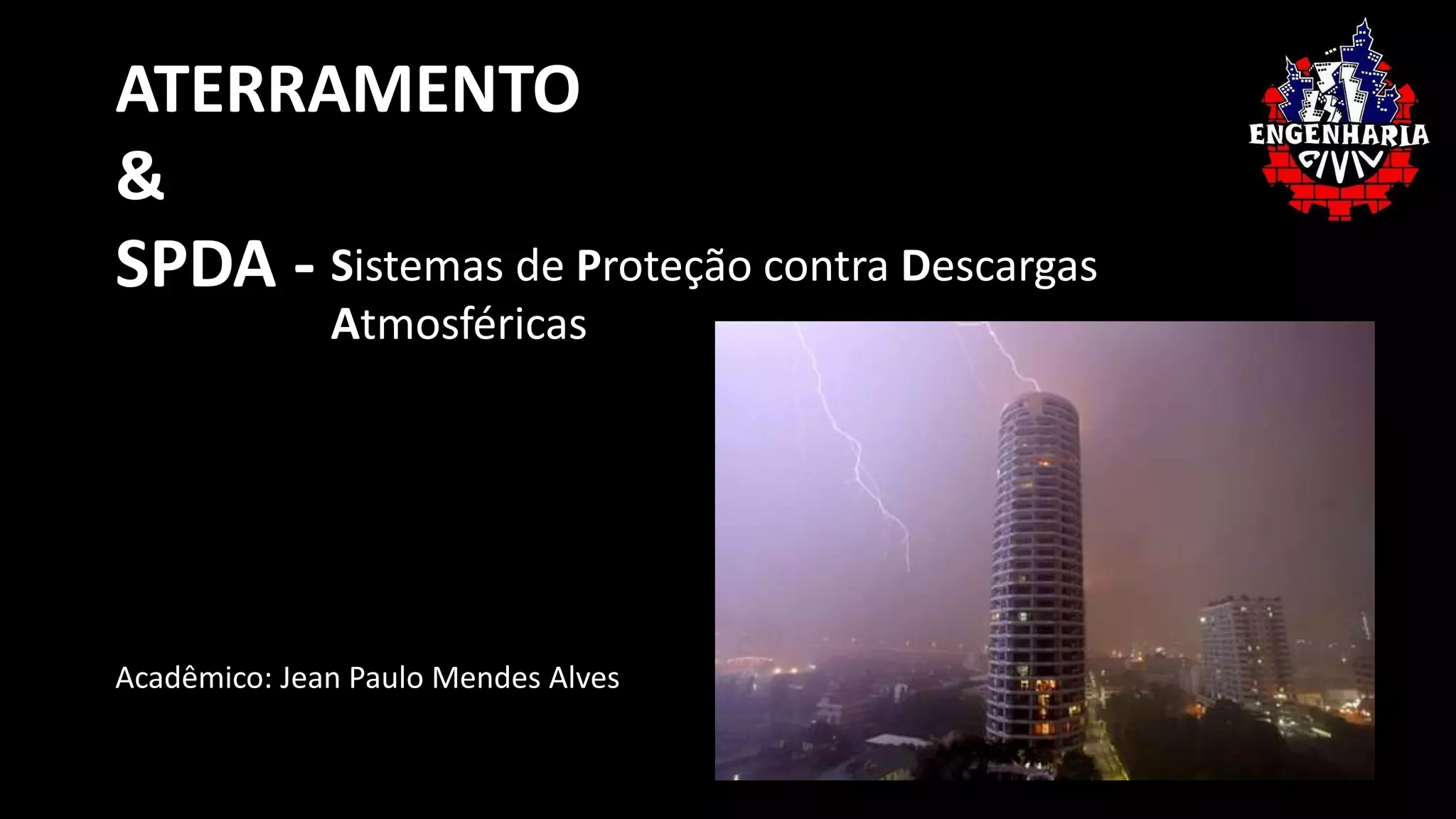

1. ATERRAMENTO
&
SPDA -
Geradores e motores de
contínua
Sistemas de Proteção contra Descargas
Atmosféricas
Acadêmico: Jean Paulo Mendes Alves

2. ATERRAMENTO
O que é aterramento?
• sistema utilizado para evitar desequilíbrios na
tensão elétrica de uma instalação qualquer;
• eliminar fugas de corrente;
• prevenir contra choque elétrico através do
contato humano com a carcaça (parte
metálica) de equipamentos com falha no
isolamento.

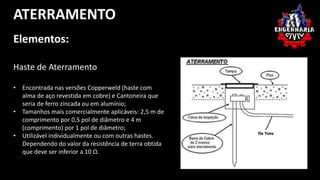

3. ATERRAMENTO
Elementos:
Haste de Aterramento
• Encontrada nas versões Copperweld (haste com
alma de aço revestida em cobre) e Cantoneira que
seria de ferro zincada ou em alumínio;
• Tamanhos mais comercialmente aplicáveis: 2,5 m de
comprimento por 0,5 pol de diâmetro e 4 m
(comprimento) por 1 pol de diâmetro;
• Utilizável individualmente ou com outras hastes.
Dependendo do valor da resistência de terra obtida
que deve ser inferior a 10 Ω.

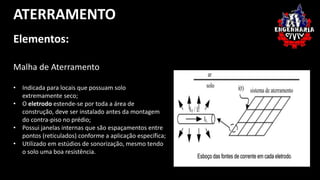

4. ATERRAMENTO
Elementos:
Malha de Aterramento
• Indicada para locais que possuam solo
extremamente seco;
• O eletrodo estende-se por toda a área de
construção, deve ser instalado antes da montagem
do contra-piso no prédio;
• Possui janelas internas que são espaçamentos entre
pontos (reticulados) conforme a aplicação específica;
• Utilizado em estúdios de sonorização, mesmo tendo
o solo uma boa resistência.

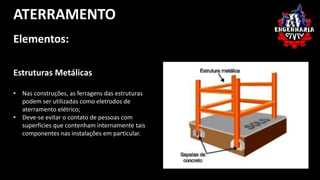

5. ATERRAMENTO
Elementos:
Estruturas Metálicas
• Nas construções, as ferragens das estruturas
podem ser utilizadas como eletrodos de
aterramento elétrico;
• Deve-se evitar o contato de pessoas com
superfícies que contenham internamente tais
componentes nas instalações em particular.

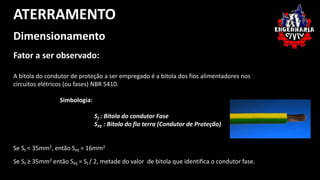

6. ATERRAMENTO
Dimensionamento
Fator a ser observado:
A bitola do condutor de proteção a ser empregado é a bitola dos fios alimentadores nos
circuitos elétricos (ou fases) NBR 5410.
Simbologia:
Sf : Bitola do condutor Fase
SPE : Bitola do fio terra (Condutor de Proteção)
Se Sf < 35mm2, então SPE = 16mm2
Se Sf ≥ 35mm2 então SPE = Sf / 2, metade do valor de bitola que identifica o condutor fase.

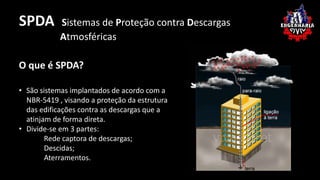

7. SPDA Sistemas de Proteção contra Descargas
Atmosféricas
O que é SPDA?
• São sistemas implantados de acordo com a
NBR-5419 , visando a proteção da estrutura
das edificações contra as descargas que a
atinjam de forma direta.
• Divide-se em 3 partes:
Rede captora de descargas;
Descidas;
Aterramentos.

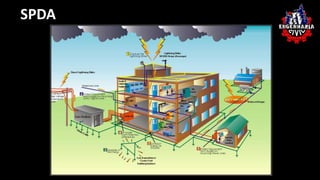

8. Geradores e motores de
contínua
SPDA

9. SPDA – Tipos:
Geradores e motores de
Método Franklin
Devido às suas limitações impostas pela Norma
passa a ser cada vez menos usado em edifícios,
sendo ideal para edificações de pequeno porte.
contínua

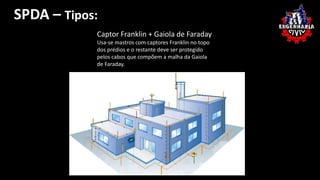

10. SPDA – Tipos:
Geradores e motores de
Captor Franklin + Gaiola de Faraday
Usa-se mastros com captores Franklin no topo
dos prédios e o restante deve ser protegido
pelos cabos que compõem a malha da Gaiola
de Faraday.
contínua

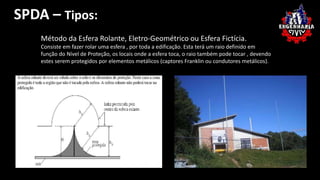

11. SPDA – Tipos:
Geradores e motores de
Método da Esfera Consiste em fazer rolar contínua
Rolante, Eletro-Geométrico ou Esfera Fictícia.
uma esfera , por toda a edificação. Esta terá um raio definido em
função do Nível de Proteção, os locais onde a esfera toca, o raio também pode tocar , devendo
estes serem protegidos por elementos metálicos (captores Franklin ou condutores metálicos).

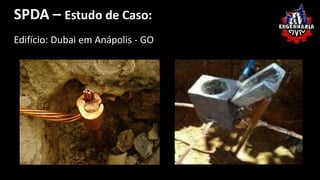

12. SPDA – Estudo de Caso:
Geradores e motores de
Edifício: Dubai em Anápolis - GO
contínua

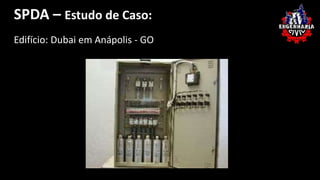

13. SPDA – Estudo de Caso:
Geradores e motores de
Edifício: Dubai em Anápolis - GO
contínua

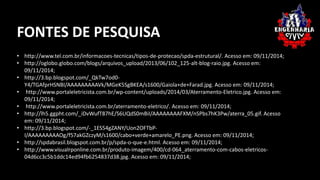

14. FONTES DE PESQUISA
• http://www.tel.com.br/informacoes-tecnicas/tipos-de-protecao/spda-estrutural/. Acesso em: 09/11/2014;
• http://oglobo.globo.com/blogs/arquivos_upload/2013/06/102_125-alt-blog-raio.jpg. Acesso em:
09/11/2014;
• http://3.bp.blogspot.com/_QkTw7od0-
Y4/TGAfprHSNBI/AAAAAAAAAVk/MGeK5SgBKEA/s1600/Gaiola+de+Farad.jpg. Acesso em: 09/11/2014;
• http://www.portaleletricista.com.br/wp-content/uploads/2014/03/Aterramento-Eletrico.jpg. Acesso em:
09/11/2014;
• http://www.portaleletricista.com.br/aterramento-eletrico/. Acesso em: 09/11/2014;
• http://lh5.ggpht.com/_iDvWufT87hE/S6UQdS0mBiI/AAAAAAAAFXM/nSPbs7hK3Pw/aterra_05.gif. Acesso
em: 09/11/2014;
• http://3.bp.blogspot.com/-_1ES54gZANY/Uon2OFTbP-I/
AAAAAAAAAOg/f57akGZczyM/s1600/cabo+verde+amarelo_PE.png. Acesso em: 09/11/2014;
• http://spdabrasil.blogspot.com.br/p/spda-o-que-e.html. Acesso em: 09/11/2014;
• http://www.visualrponline.com.br/produto-imagem/400/cd-064_aterramento-com-cabos-eletricos-
04d6cc3c5b1ddc14ed94fb6254837d38.jpg. Acesso em: 09/11/2014;

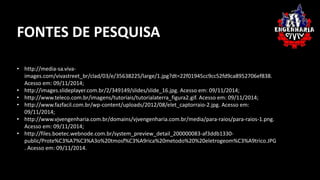

15. FONTES DE PESQUISA
