Fisica e quimica. cORREÇÃO DE CIRCUITOS ELETRICOS 9º aNO. MILI VOLT AMPERIMETRO E VOLTIMETROS. ISTALAÇÃO EM SÉRIE E EM PARALELO DE APARELHOS DE MEDIDA

1. 1. Uma das grandezas físicas que permite descrever fenómenos elétricos é a
tensão elétrica.
1.1 Completa o quadro substituindo as letras de (a) a (e) pelas designações
corretas.
Grandeza
física
Unidade SI de
medida
Aparelho de medida
Nome Tensão elétrica volt voltímetro
Representação /
Símbolo
U V

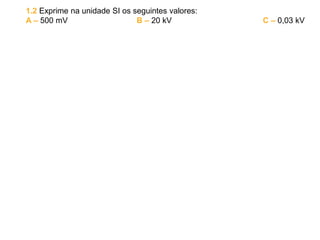

2. 1.2 Exprime na unidade SI os seguintes valores:
A – 500 mV B – 20 kV C – 0,03 kV

3. 1.2 Exprime na unidade SI os seguintes valores:
A – 500 mV B – 20 kV C – 0,03 kV

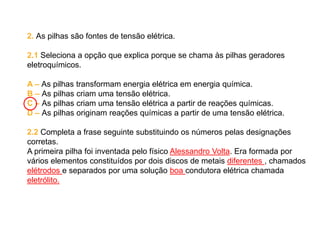

4. 2. As pilhas são fontes de tensão elétrica.
2.1 Seleciona a opção que explica porque se chama às pilhas geradores
eletroquímicos.
A – As pilhas transformam energia elétrica em energia química.
B – As pilhas criam uma tensão elétrica.
C – As pilhas criam uma tensão elétrica a partir de reações químicas.
D – As pilhas originam reações químicas a partir de uma tensão elétrica.
2.2 Completa a frase seguinte substituindo os números pelas designações
corretas.
A primeira pilha foi inventada pelo físico Alessandro Volta. Era formada por
vários elementos constituídos por dois discos de metais diferentes , chamados
elétrodos e separados por uma solução boa condutora elétrica chamada
eletrólito.

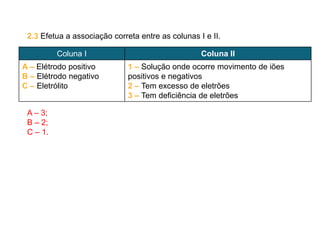

5. 2.3 Efetua a associação correta entre as colunas I e II.
A – 3;
B – 2;
C – 1.
Coluna I Coluna II
A – Elétrodo positivo
B – Elétrodo negativo
C – Eletrólito
1 – Solução onde ocorre movimento de iões
positivos e negativos
2 – Tem excesso de eletrões
3 – Tem deficiência de eletrões

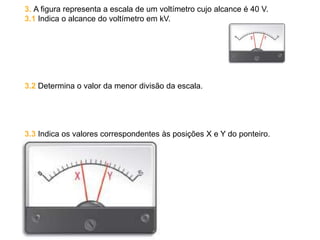

6. 3. A figura representa a escala de um voltímetro cujo alcance é 40 V.
3.1 Indica o alcance do voltímetro em kV.
3.2 Determina o valor da menor divisão da escala.
3.3 Indica os valores correspondentes às posições X e Y do ponteiro.

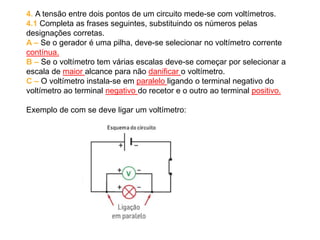

7. 4. A tensão entre dois pontos de um circuito mede-se com voltímetros.
4.1 Completa as frases seguintes, substituindo os números pelas
designações corretas.
A – Se o gerador é uma pilha, deve-se selecionar no voltímetro corrente
contínua.
B – Se o voltímetro tem várias escalas deve-se começar por selecionar a
escala de maior alcance para não danificar o voltímetro.
C – O voltímetro instala-se em paralelo ligando o terminal negativo do
voltímetro ao terminal negativo do recetor e o outro ao terminal positivo.
Exemplo de com se deve ligar um voltímetro:

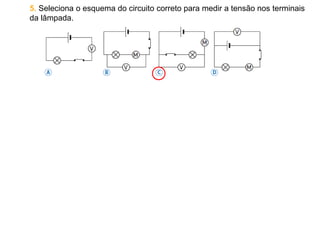

8. 5. Seleciona o esquema do circuito correto para medir a tensão nos terminais
da lâmpada.

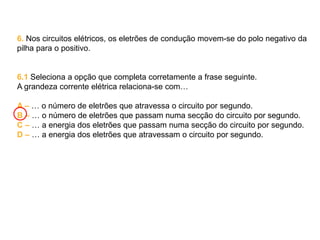

9. 6. Nos circuitos elétricos, os eletrões de condução movem-se do polo negativo da
pilha para o positivo.
6.1 Seleciona a opção que completa corretamente a frase seguinte.
A grandeza corrente elétrica relaciona-se com…
A – … o número de eletrões que atravessa o circuito por segundo.
B – … o número de eletrões que passam numa secção do circuito por segundo.
C – … a energia dos eletrões que passam numa secção do circuito por segundo.
D – … a energia dos eletrões que atravessam o circuito por segundo.

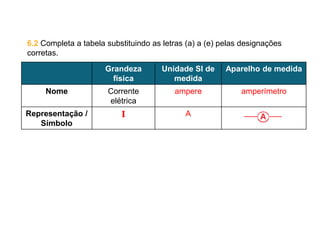

10. 6.2 Completa a tabela substituindo as letras (a) a (e) pelas designações
corretas.
Grandeza
física
Unidade SI de
medida
Aparelho de medida
Nome Corrente
elétrica
ampere amperímetro
Representação /
Símbolo
I A

11. 7. Observa a escala do amperímetro representado na figura.
7.1 Determina o valor da menor divisão da escala.
7.2 Indica o alcance do amperímetro.
7.3 Indica o valor correspondente à posição do ponteiro.

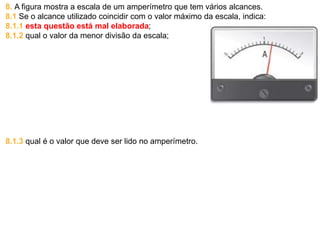

12. 8. A figura mostra a escala de um amperímetro que tem vários alcances.
8.1 Se o alcance utilizado coincidir com o valor máximo da escala, indica:
8.1.1 esta questão está mal elaborada;
8.1.2 qual o valor da menor divisão da escala;
8.1.3 qual é o valor que deve ser lido no amperímetro.

13. 8.2 Se o alcance utilizado for igual a 200 mA, indica:
8.2.1 a quanto corresponde cada valor escrito na escala;
O valor 1 corresponde a 100 mA. O valor 2 corresponde a 200 mA.
Se o botão a verde estiver a indicar/apontar o valor de
2000mA o que equivale a 2A, então o alcance máximo
é de 2A.
Se o botão a verde estiver agora indicar/apontar o
valor de 1000mA o que equivale a 1A, então o alcance
máximo é de 1A. Neste caso o valor 2A presente na
escala corresponde, na realidade a 1A. O de 1A
corresponde a 0,5A.
Se o botão a verde estiver agora indicar/apontar o
valor de 400mA, então o alcance máximo é de 400mA.
Neste caso o valor 2A presente na escala corresponde,
na realidade a 400mA. O de 1A corresponde a 200mA.
Se o botão a verde estiver agora indicar/apontar o
valor de 200mA, então o alcance máximo é de 200mA.
Neste caso o valor 2A presente na escala corresponde,
na realidade a 200mA. O de 1A corresponde a 100mA.
0,5A
1A
200mA
400mA
100mA
200mA
A seguir encontras um exemplo de um
amperímetro em que ao rodar o botão a verde
podes alterar o valor da escala. Os valores da
escala (2000mA=2A; 1000mA=1A; 400mA; 200mA)
são apenas exemplos para perceberes como varia
as leituras obtidas no amperímetro em função do
alcance escolhido.

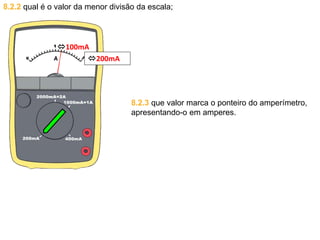

14. 8.2.2 qual é o valor da menor divisão da escala;
8.2.3 que valor marca o ponteiro do amperímetro,
apresentando-o em amperes.
100mA
200mA

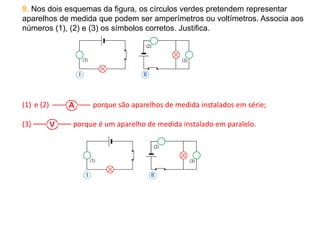

15. 9. Nos dois esquemas da figura, os círculos verdes pretendem representar
aparelhos de medida que podem ser amperímetros ou voltímetros. Associa aos
números (1), (2) e (3) os símbolos corretos. Justifica.
(1) e (2) porque são aparelhos de medida instalados em série;
(3) porque é um aparelho de medida instalado em paralelo.
