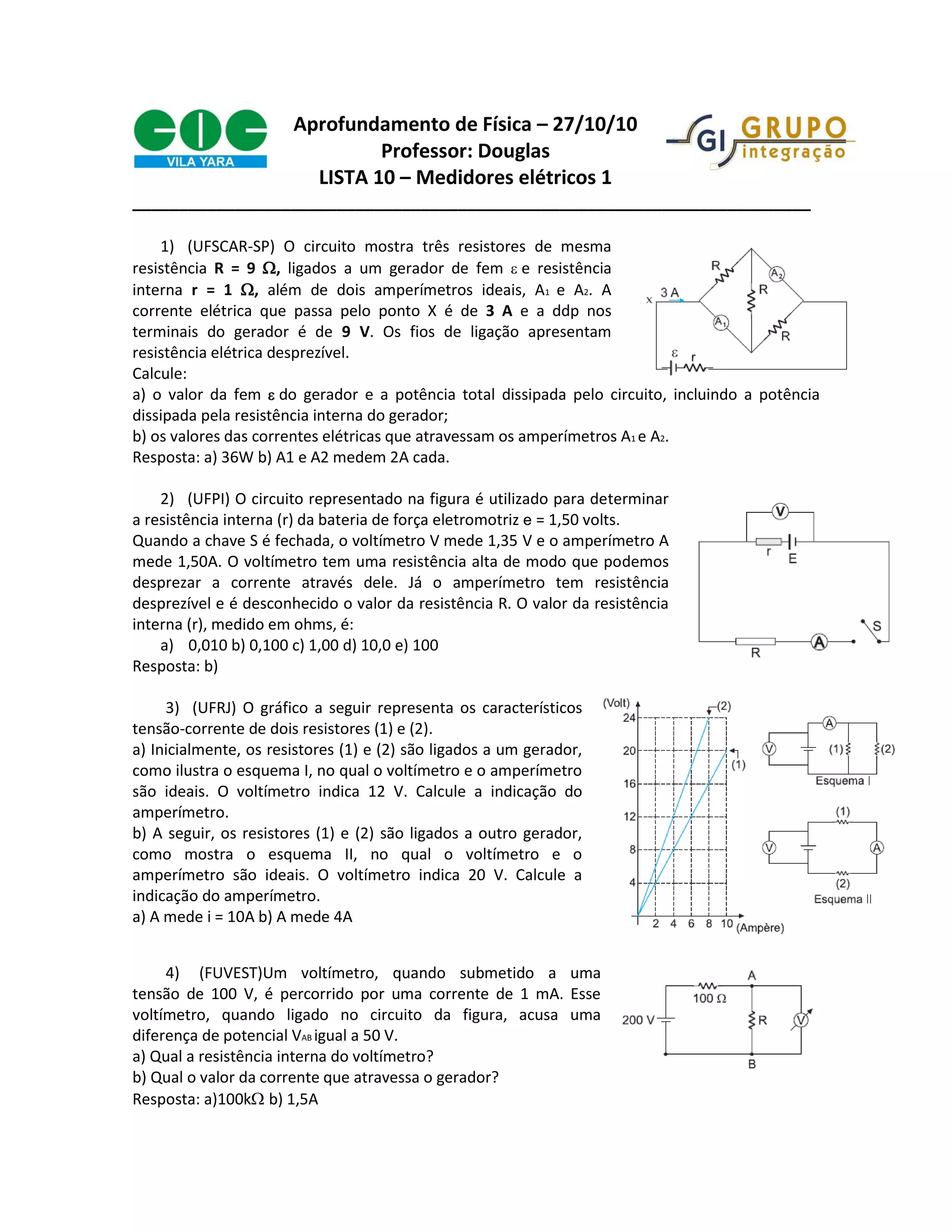

1. Aprofundamento de Física – 27/10/10
Professor: Douglas
LISTA 10 – Medidores elétricos 1
_________________________________________________________________________
1) (UFSCAR-SP) O circuito mostra três resistores de mesma
resistência R = 9 , ligados a um gerador de fem e resistência
interna r = 1 , além de dois amperímetros ideais, A1 e A2. A
corrente elétrica que passa pelo ponto X é de 3 A e a ddp nos
terminais do gerador é de 9 V. Os fios de ligação apresentam
resistência elétrica desprezível.
Calcule:
a) o valor da fem do gerador e a potência total dissipada pelo circuito, incluindo a potência
dissipada pela resistência interna do gerador;
b) os valores das correntes elétricas que atravessam os amperímetros A1 e A2.
Resposta: a) 36W b) A1 e A2 medem 2A cada.
2) (UFPI) O circuito representado na figura é utilizado para determinar
a resistência interna (r) da bateria de força eletromotriz e = 1,50 volts.
Quando a chave S é fechada, o voltímetro V mede 1,35 V e o amperímetro A
mede 1,50A. O voltímetro tem uma resistência alta de modo que podemos
desprezar a corrente através dele. Já o amperímetro tem resistência
desprezível e é desconhecido o valor da resistência R. O valor da resistência
interna (r), medido em ohms, é:
a) 0,010 b) 0,100 c) 1,00 d) 10,0 e) 100
Resposta: b)
3) (UFRJ) O gráfico a seguir representa os característicos
tensão-corrente de dois resistores (1) e (2).
a) Inicialmente, os resistores (1) e (2) são ligados a um gerador,
como ilustra o esquema I, no qual o voltímetro e o amperímetro
são ideais. O voltímetro indica 12 V. Calcule a indicação do
amperímetro.
b) A seguir, os resistores (1) e (2) são ligados a outro gerador,
como mostra o esquema II, no qual o voltímetro e o
amperímetro são ideais. O voltímetro indica 20 V. Calcule a
indicação do amperímetro.
a) A mede i = 10A b) A mede 4A
4) (FUVEST)Um voltímetro, quando submetido a uma
tensão de 100 V, é percorrido por uma corrente de 1 mA. Esse
voltímetro, quando ligado no circuito da figura, acusa uma
diferença de potencial VAB igual a 50 V.
a) Qual a resistência interna do voltímetro?
b) Qual o valor da corrente que atravessa o gerador?
Resposta: a)100kb) 1,5A
