(1) O documento descreve geradores e receptores elétricos, definindo-os como dispositivos que transformam uma forma de energia em outra, especificamente energia elétrica. (2) Apresenta os símbolos, força eletromotriz, equações e gráficos de geradores e receptores. (3) Também explica as leis de Kirchhoff, incluindo a lei dos nós, a lei das malhas e a lei de Ohm generalizada.

2. GERADOR ELÉTRICO
Dispositivo que transforma uma certa forma
de energia em energia elétrica.

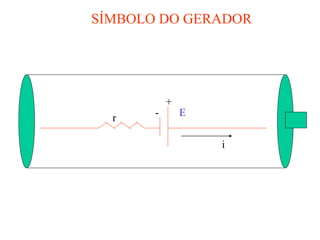

3. SÍMBOLO DO GERADOR
+
r - E
i

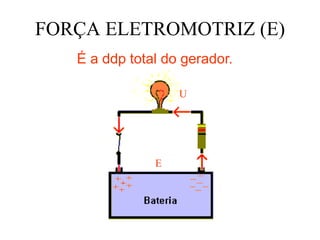

4. FORÇA ELETROMOTRIZ (E)
É a ddp total do gerador.
U
E

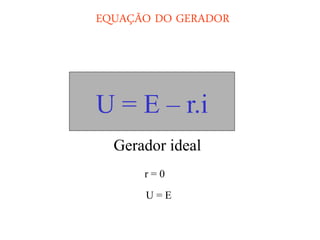

5. EQUAÇÃO DO GERADOR
U = E – r.i
Gerador ideal
r=0
U=E

6. GRÁFICO DO GERADOR
U
E
icc
i

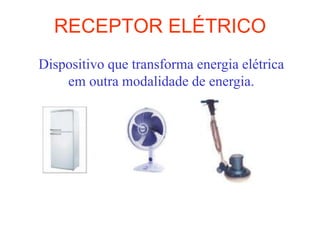

7. RECEPTOR ELÉTRICO
Dispositivo que transforma energia elétrica
em outra modalidade de energia.

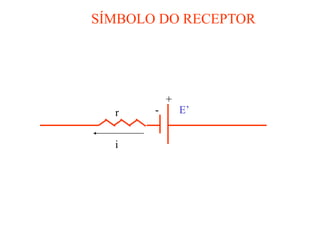

8. SÍMBOLO DO RECEPTOR
+
r - E’
i

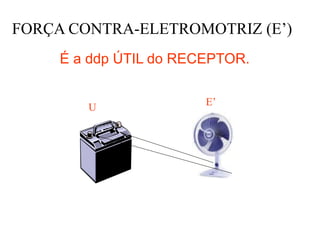

9. FORÇA CONTRA-ELETROMOTRIZ (E’)
É a ddp ÚTIL do RECEPTOR.
E’
U

10. EQUAÇÃO DO RECEPTOR
U = E’ + r.i

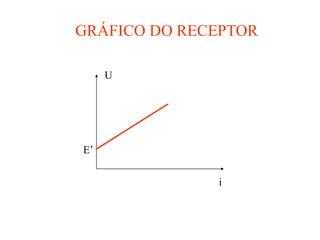

11. GRÁFICO DO RECEPTOR
U
E’
i

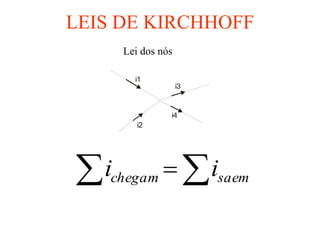

12. LEIS DE KIRCHHOFF
Lei dos nós
i1
i3
i4
i2
 ichegam   isaem

13. LEI DAS MALHAS
R1
E1 E2
R3
i E3
E4 R2
 (U geradores  U receptores  U resistores)  0

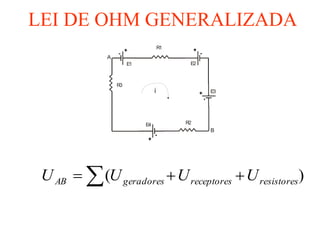

14. LEI DE OHM GENERALIZADA
R1
A
E1 E2
R3
i E3
E4 R2
B
U AB   (U geradores  U receptores  U resistores)
