1. Eletricidade Geral

2. ENERGIA
Na natureza nada se perde e nada se cria
tudo se transforma

3. Algumas fontes de energia
TÉRMICA EÓLICA SOLAR NUCLEAR
HIDRÁULICA MECÂNICA

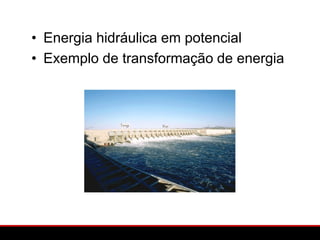

4. • Energia hidráulica em potencial
• Exemplo de transformação de energia

5. • Transformada em energia mecânica na turbina
• O gerador transforma energia mecânica em
energia elétrica

6. • Energia elétrica colocada a disposição

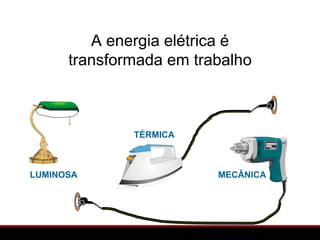

7. A energia elétrica é
transformada em trabalho
TÉRMICA
LUMINOSA MECÂNICA

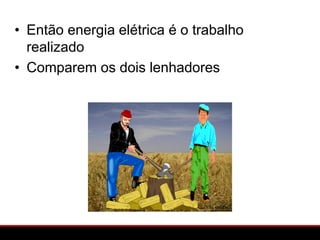

8. • Então energia elétrica é o trabalho
realizado
• Comparem os dois lenhadores

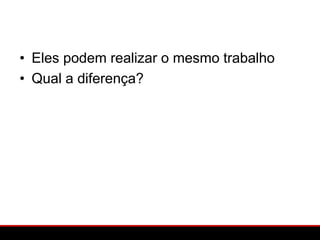

9. • Eles podem realizar o mesmo trabalho
• Qual a diferença?

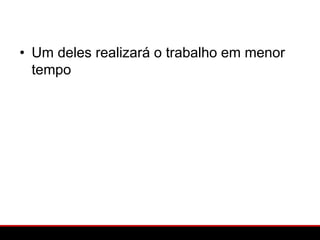

10. • Um deles realizará o trabalho em menor
tempo

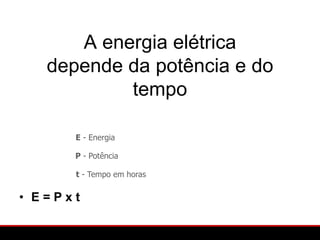

11. A energia elétrica
depende da potência e do
tempo
E - Energia
P - Potência
t - Tempo em horas
• E=Pxt

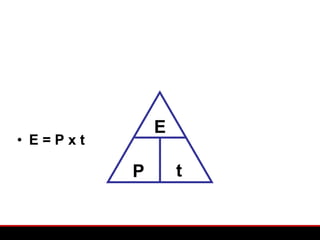

12. E
• E=Pxt
P t

13. P = 500 W t=1h
11 12 1
10 2
9 3
E = 500 Wh 8 4
7 6 5
P = 500 W t=3h
11 12 1
10 2
9 3
E = 1500 Wh 8 4
7 6 5
E = 1,5 kWh

14. • Neste apartamento uma lâmpada de 60 W
fica acesa 10 horas por dia.
• Qual o trabalho realizado ao final de 30
dias?

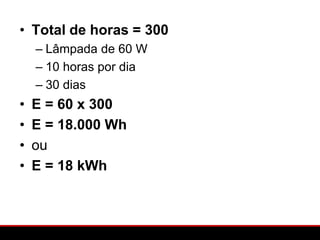

15. • Total de horas = 300
– Lâmpada de 60 W
– 10 horas por dia
– 30 dias
• E = 60 x 300
• E = 18.000 Wh
• ou
• E = 18 kWh

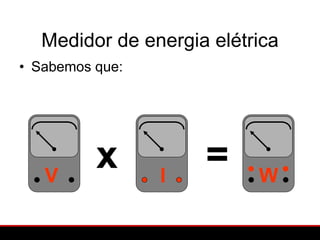

16. Medidor de energia elétrica
• Sabemos que:
V
x I
= W

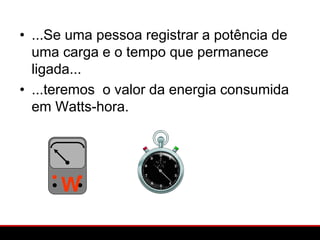

17. • ...Se uma pessoa registrar a potência de
uma carga e o tempo que permanece
ligada...
• ...teremos o valor da energia consumida
em Watts-hora.
W

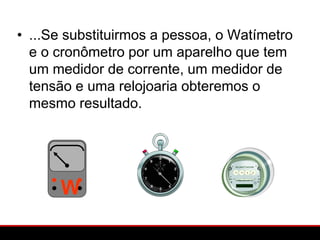

18. • ...Se substituirmos a pessoa, o Watímetro
e o cronômetro por um aparelho que tem
um medidor de corrente, um medidor de
tensão e uma relojoaria obteremos o
mesmo resultado.
W

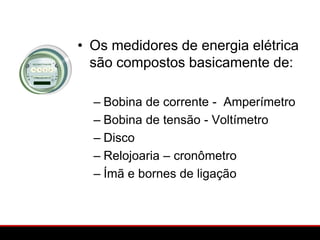

20. • Os medidores de energia elétrica
são compostos basicamente de:
– Bobina de corrente - Amperímetro
– Bobina de tensão - Voltímetro
– Disco
– Relojoaria – cronômetro
– Ímã e bornes de ligação

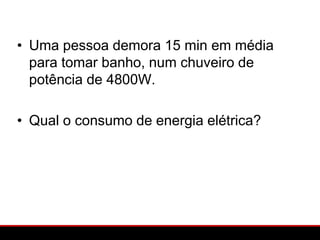

21. • Uma pessoa demora 15 min em média
para tomar banho, num chuveiro de
potência de 4800W.
• Qual o consumo de energia elétrica?

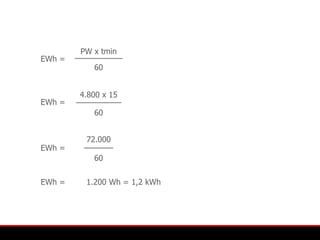

22. PW x tmin
EWh =
60
4.800 x 15
EWh =
60
72.000
EWh =
60
EWh = 1.200 Wh = 1,2 kWh

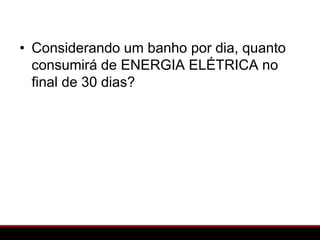

23. • Considerando um banho por dia, quanto
consumirá de ENERGIA ELÉTRICA no
final de 30 dias?

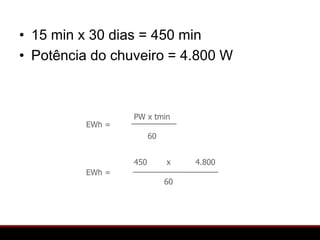

24. • 15 min x 30 dias = 450 min
• Potência do chuveiro = 4.800 W
PW x tmin
EWh =
60
450 x 4.800
EWh =
60

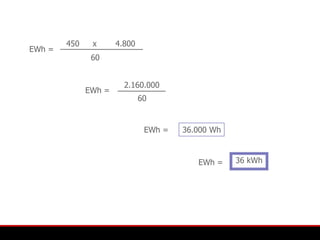

25. 450 x 4.800
EWh =
60
2.160.000
EWh =
60
EWh = 36.000 Wh
EWh = 36 kWh

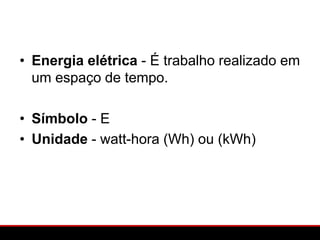

26. • Energia elétrica - É trabalho realizado em
um espaço de tempo.
• Símbolo - E
• Unidade - watt-hora (Wh) ou (kWh)

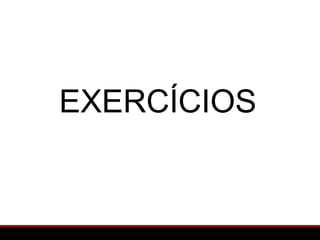

27. EXERCÍCIOS

28. 1- Faça as seguintes conversões:
a) 300 Wh = _______________kWh;
b) 18500 Wh =_____________kWh;
c) 3,2 kWh = _______________Wh;
d) 13,8 kWh = ______________Wh.

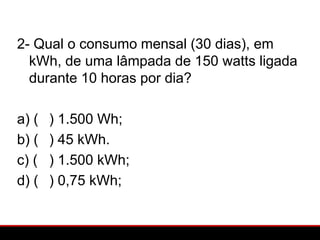

29. 2- Qual o consumo mensal (30 dias), em
kWh, de uma lâmpada de 150 watts ligada
durante 10 horas por dia?
a) ( ) 1.500 Wh;
b) ( ) 45 kWh.
c) ( ) 1.500 kWh;
d) ( ) 0,75 kWh;

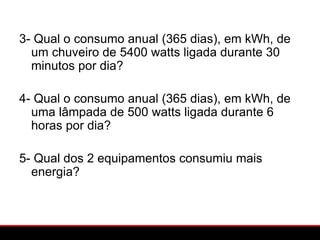

30. 3- Qual o consumo anual (365 dias), em kWh, de
um chuveiro de 5400 watts ligada durante 30
minutos por dia?
4- Qual o consumo anual (365 dias), em kWh, de
uma lâmpada de 500 watts ligada durante 6
horas por dia?
5- Qual dos 2 equipamentos consumiu mais
energia?
