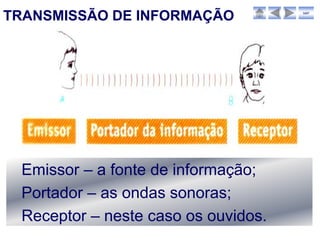

TRANSMISSÃO DE INFORMAÇÃO            sair




 Emissor – a fonte de informação;
 Portador – as ondas sonoras;
 Receptor – neste caso os ouvidos.
TRANSMISSÃO DE INFORMAÇÃO           sair




 Hertz    conseguiu    produzir ondas
 electromagnéticas e detectá-las. Os
 seus trabalhos foram continuados por
 outros cientistas, como Marconi, que
 conseguiu modular com sons, as ondas
 produzidas e transmiti-las a grandes
 distâncias.
TRANSMISSÃO DE INFORMAÇÃO                               sair




                                              Heinrich Hertz
                                               (1858-1894)




  Produziu      pela      primeira      vez      ondas
  electromagnéticas       em     laboratório      (1987)
  utilizando um circuito para produzir as ondas e um
  outro para as detectar. Nesse mesmo ano
  descobriu o efeito fotoeléctrico, o qual foi estudado
  por Lenard em 1900 e cuja interpretação veio a ser
  realizada por Einstein.
TRANSMISSÃO DE INFORMAÇÃO                              sair




                                   Guglielmo Marconi
                                      (1874-1937)




 Em 1894 utilizava-se a telegrafia (com fios) para
 enviar mensagens. Era a tecnologia mais moderna.
 Quando Heinrich Hertz descobriu como produzir
 ondas electromagnéticas, Marconi lançou-se na
 exploração dessa tecnologia. As suas primeiras
 experiências foram realizadas em Bolonha, tendo
 um     ano   depois,   conseguido    estabelecer
 comunicações entre pontos distantes de 3 km.
TRANSMISSÃO DE INFORMAÇÃO                              sair




                                   Guglielmo Marconi
                                      (1874-1937)



 Através de sucessivos aperfeiçoamentos, foi
 conseguindo aumentar o alcance das transmissões,
 de tal forma que em 1899 fez transmissões de
 Inglaterra para França e em 1901 através do oceano
 Atlântico. Recebeu em 1909 o prémio Nobel,
 juntamente com Karl Ferdinand Braun, a quem se
 deve o aperfeiçoamento dos transmissores de
 Marconi, aumentando-lhes o alcance de forma
 significativa.
ESPECTRO ELECTROMAGNÉTICO UTILIZADO                              sair


NA TRANSMISSÃO
  As chamadas ondas de rádio têm frequência compreendida entre
                       30 kHz e 300 GHz.

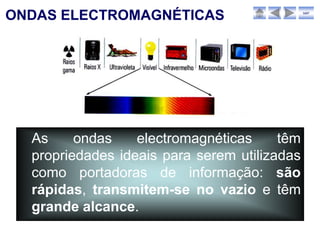

ONDAS ELECTROMAGNÉTICAS                       sair




  As     ondas    electromagnéticas     têm
  propriedades ideais para serem utilizadas
  como portadoras de informação: são
  rápidas, transmitem-se no vazio e têm
  grande alcance.

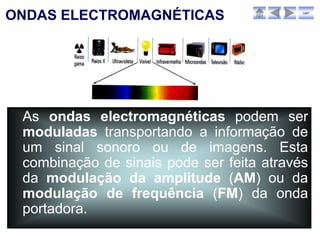

ONDAS ELECTROMAGNÉTICAS                    sair




 As ondas electromagnéticas podem ser
 moduladas transportando a informação de
 um sinal sonoro ou de imagens. Esta
 combinação de sinais pode ser feita através
 da modulação da amplitude (AM) ou da
 modulação de frequência (FM) da onda
 portadora.
sair

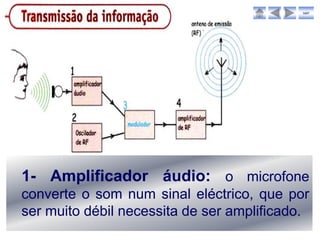

1- Amplificador áudio: o microfone
converte o som num sinal eléctrico, que por
ser muito débil necessita de ser amplificado.
sair

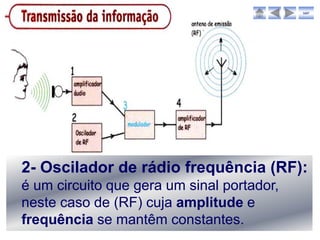

2- Oscilador de rádio frequência (RF):
é um circuito que gera um sinal portador,
neste caso de (RF) cuja amplitude e
frequência se mantêm constantes.
sair




3- O modulador (ou mixer): combina o
sinal da informação, neste caso o sinal áudio,
com o sinal de rádio frequência.
sair

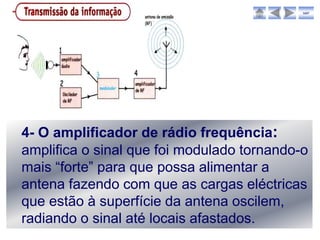

4- O amplificador de rádio frequência:
amplifica o sinal que foi modulado tornando-o
mais “forte” para que possa alimentar a
antena fazendo com que as cargas eléctricas
que estão à superfície da antena oscilem,
radiando o sinal até locais afastados.

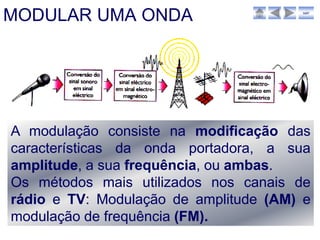

MODULAR UMA ONDA                       sair




A modulação consiste na modificação das
características da onda portadora, a sua
amplitude, a sua frequência, ou ambas.
Os métodos mais utilizados nos canais de
rádio e TV: Modulação de amplitude (AM) e
modulação de frequência (FM).
sair

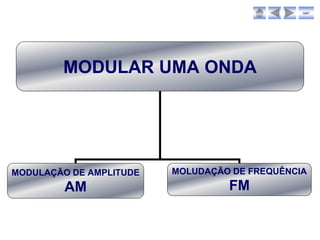

        MODULAR UMA ONDA




MODULAÇÃO DE AMPLITUDE   MOLUDAÇÃO DE FREQUÊNCIA
         AM                       FM
MODULAÇÃO DE FREQUÊNCIA          sair




             Quando se faz a
             modulação de
             frequência (figura c)
             a amplitude do
             sinal não varia. É
             por isso mais fácil
             identificar os ruídos
             e filtrá-los.
MODULAÇÃO DE FREQUÊNCIA          sair




A emissão em FM é utilizada quando
a qualidade da transmissão é
importante. É por isso que as
transmissões de alta fidelidade
(HiFi) são feitas em FM.
MODULAÇÃO DE FREQUÊNCIA                   sair

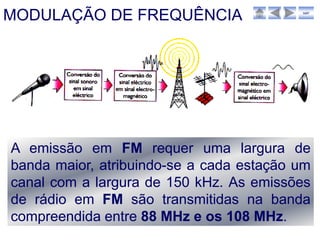

A emissão em FM requer uma largura de
banda maior, atribuindo-se a cada estação um
canal com a largura de 150 kHz. As emissões
de rádio em FM são transmitidas na banda
compreendida entre 88 MHz e os 108 MHz.

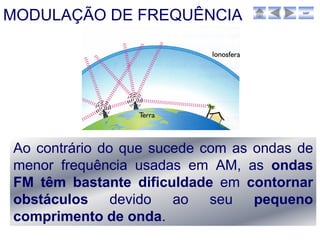

MODULAÇÃO DE FREQUÊNCIA                 sair




Ao contrário do que sucede com as ondas de
menor frequência usadas em AM, as ondas
FM têm bastante dificuldade em contornar
obstáculos devido ao seu pequeno
comprimento de onda.
MODULAÇÃO DE FREQUÊNCIA                    sair

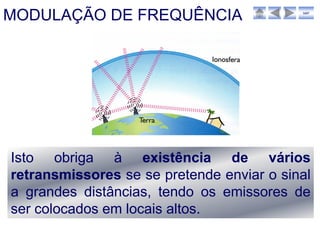

Isto obriga à existência de vários
retransmissores se se pretende enviar o sinal
a grandes distâncias, tendo os emissores de
ser colocados em locais altos.

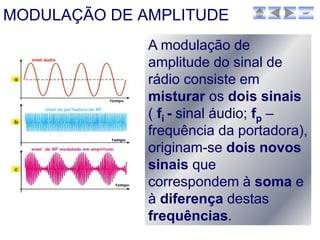

MODULAÇÃO DE AMPLITUDE                sair




              A modulação de
              amplitude do sinal de
              rádio consiste em
              misturar os dois sinais
              ( fi - sinal áudio; fp –
              frequência da portadora),
              originam-se dois novos
              sinais que
              correspondem à soma e
              à diferença destas
              frequências.
SINAIS: DIGITAIS-ANALÓGICOS                sair




A utilização da “informação” sob a forma de
sinais digitais tem vantagens em relação aos
sinais analógicos. Pode ser “tratada” por
microprocessadores e é possível eliminar-lhes
o ruído quando é transmitido para destinos
longínquos e conseguir copiá-los milhares de
vezes, mantendo todas as características do
sinal original.
SINAIS: DIGITAIS-ANALÓGICOS          sair




 Porém, os sons que emitimos têm
 natureza analógica e os nossos
 ouvidos têm também que receber os
 sons sob essa forma.
SINAIS DIGITAIS             sair




 Os     sinais   digitais são
 constituídos apenas por dois
 dígitos, 0 e 1, que podem
 corresponder, por exemplo às
 tensões 0 e 5V.
SINAIS: DIGITAIS-ANALÓGICOS             sair

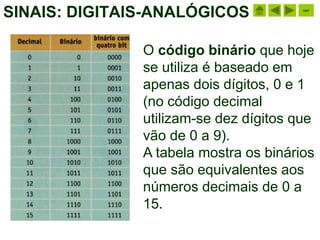

               O código binário que hoje
               se utiliza é baseado em
               apenas dois dígitos, 0 e 1
               (no código decimal
               utilizam-se dez dígitos que
               vão de 0 a 9).
               A tabela mostra os binários
               que são equivalentes aos
               números decimais de 0 a
               15.

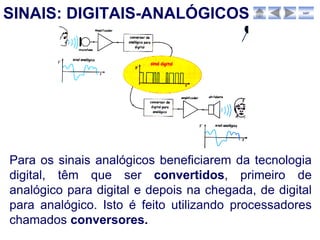

SINAIS: DIGITAIS-ANALÓGICOS                         sair




Para os sinais analógicos beneficiarem da tecnologia
digital, têm que ser convertidos, primeiro de
analógico para digital e depois na chegada, de digital
para analógico. Isto é feito utilizando processadores
chamados conversores.

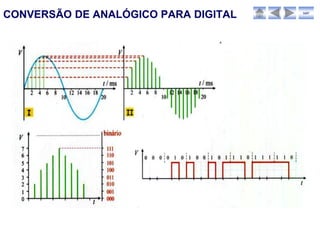

CONVERSÃO DE ANALÓGICO PARA DIGITAL   sair

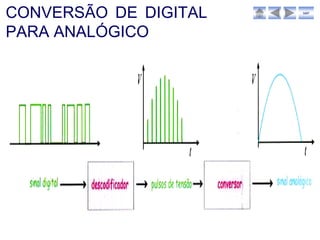

CONVERSÃO DE DIGITAL   sair




PARA ANALÓGICO

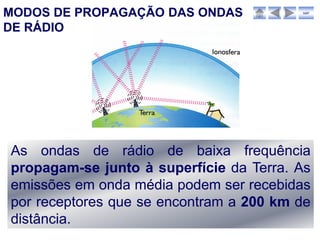

MODOS DE PROPAGAÇÃO DAS ONDAS            sair



DE RÁDIO




As ondas de rádio de baixa frequência
propagam-se junto à superfície da Terra. As
emissões em onda média podem ser recebidas
por receptores que se encontram a 200 km de
distância.

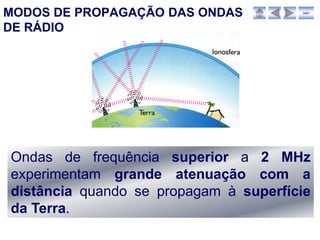

MODOS DE PROPAGAÇÃO DAS ONDAS          sair



DE RÁDIO




Ondas de frequência superior a 2 MHz
experimentam grande atenuação com a
distância quando se propagam à superfície
da Terra.

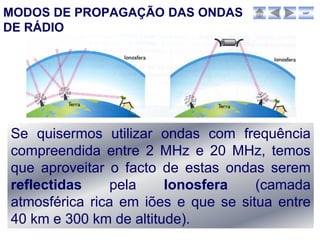

MODOS DE PROPAGAÇÃO DAS ONDAS              sair



DE RÁDIO




Se quisermos utilizar ondas com frequência
compreendida entre 2 MHz e 20 MHz, temos
que aproveitar o facto de estas ondas serem
reflectidas     pela    Ionosfera    (camada
atmosférica rica em iões e que se situa entre
40 km e 300 km de altitude).

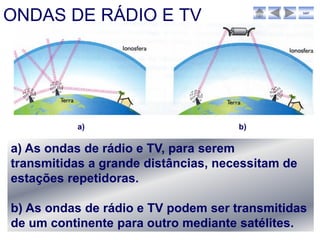

ONDAS DE RÁDIO E TV                               sair




          a)                         b)

a) As ondas de rádio e TV, para serem
transmitidas a grande distâncias, necessitam de
estações repetidoras.

b) As ondas de rádio e TV podem ser transmitidas
de um continente para outro mediante satélites.

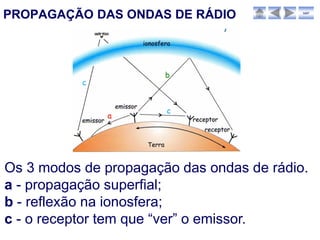

PROPAGAÇÃO DAS ONDAS DE RÁDIO              sair




Os 3 modos de propagação das ondas de rádio.
a - propagação superfial;
b - reflexão na ionosfera;
c - o receptor tem que “ver” o emissor.
