1. ELETRODINÂMICAO estudo o comportamento das cargas elétricas em movimento

2. CONDUTOR
SÓLIDO
MOLÉCULA
CARGA ELÉTRICA
ELÉTRON
DENTRO DO CONTUTOR
Na estrutura molecular de
um condutor os portadores
de carga elétrica livres têm
grande liberdade de
movimento.

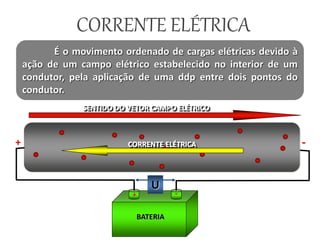

3. É o movimento ordenado de cargas elétricas devido à
ação de um campo elétrico estabelecido no interior de um
condutor, pela aplicação de uma ddp entre dois pontos do
condutor.
BATERIA
+ -
+ -CORRENTE ELÉTRICA
SENTIDO DO VETOR CAMPO ELÉTRICO
U
CORRENTE ELÉTRICA

4. BATERIA
+ -
U
+ -CORRENTE ELÉTRICA
SENTIDO DO VETOR CAMPO ELÉTRICO

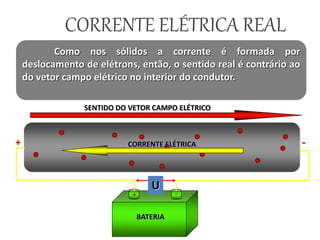

Como nos sólidos a corrente é formada por
deslocamento de elétrons, então, o sentido real é contrário ao
do vetor campo elétrico no interior do condutor.
CORRENTE ELÉTRICA REAL

5. BATERIA
+ -
U
+ -CORRENTE ELÉTRICA
SENTIDO DO VETOR CAMPO ELÉTRICO

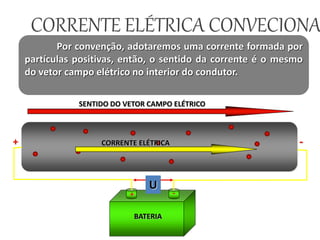

Por convenção, adotaremos uma corrente formada por
partículas positivas, então, o sentido da corrente é o mesmo
do vetor campo elétrico no interior do condutor.
CORRENTE ELÉTRICA CONVECIONA

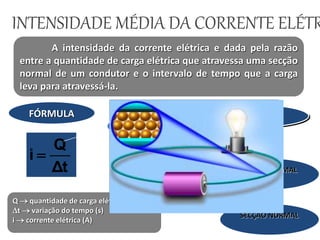

6. A intensidade da corrente elétrica e dada pela razão
entre a quantidade de carga elétrica que atravessa uma secção
normal de um condutor e o intervalo de tempo que a carga
leva para atravessá-la.
SECÇÃO NORMAL
PLANO NORMAL
FÓRMULA
Δt
Q
i 
Q  quantidade de carga elétrica (C)
t  variação do tempo (s)
i  corrente elétrica (A)
Q = n.e
e = 1,6.10-19 C
INTENSIDADE MÉDIA DA CORRENTE ELÉTR

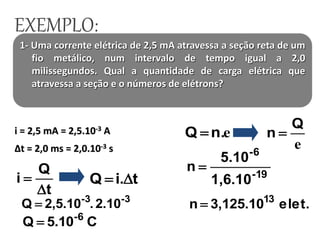

7. 1- Uma corrente elétrica de 2,5 mA atravessa a seção reta de um
fio metálico, num intervalo de tempo igual a 2,0
milissegundos. Qual a quantidade de carga elétrica que
atravessa a seção e o números de elétrons?
i = 2,5 mA = 2,5.10-3 A
∆t = 2,0 ms = 2,0.10-3 s
t
Q
i

 ti.Q 
-3-3
2.10.2,5.10Q 
C5.10Q -6

en.Q 
e
Q
n 
19-
-6
1,6.10
5.10
n 
elet.3,125.10n 13

EXEMPLO:

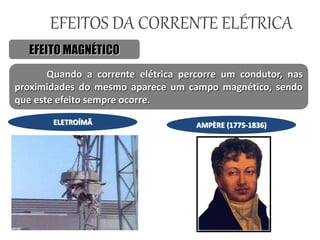

8. Quando a corrente elétrica percorre um condutor, nas
proximidades do mesmo aparece um campo magnético, sendo
que este efeito sempre ocorre.
ELETROÍMÃ AMPÈRE (1775-1836)
EFEITO MAGNÉTICO
EFEITOS DA CORRENTE ELÉTRICA

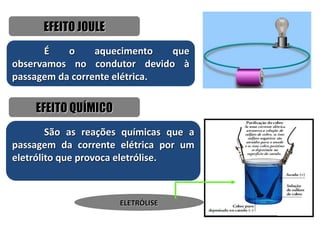

9. EFEITO JOULE
É o aquecimento que
observamos no condutor devido à
passagem da corrente elétrica.
EFEITO QUÍMICO
São as reações químicas que a
passagem da corrente elétrica por um
eletrólito que provoca eletrólise.
ELETRÓLISE

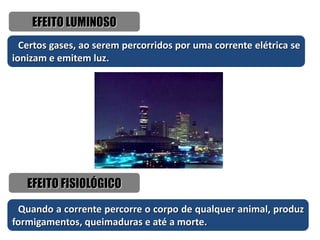

10. EFEITO LUMINOSO
Certos gases, ao serem percorridos por uma corrente elétrica se
ionizam e emitem luz.
EFEITO FISIOLÓGICO
Quando a corrente percorre o corpo de qualquer animal, produz
formigamentos, queimaduras e até a morte.

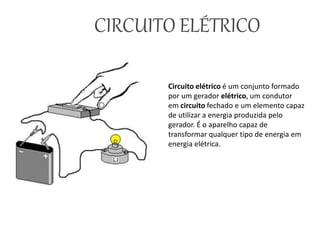

11. CIRCUITO ELÉTRICO
Circuito elétrico é um conjunto formado
por um gerador elétrico, um condutor
em circuito fechado e um elemento capaz
de utilizar a energia produzida pelo
gerador. É o aparelho capaz de
transformar qualquer tipo de energia em
energia elétrica.

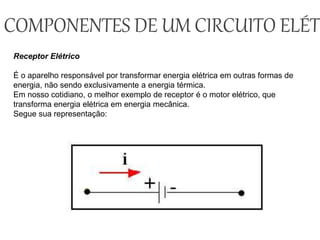

12. COMPONENTES DE UM CIRCUITO ELÉTR
Receptor Elétrico
É o aparelho responsável por transformar energia elétrica em outras formas de
energia, não sendo exclusivamente a energia térmica.
Em nosso cotidiano, o melhor exemplo de receptor é o motor elétrico, que
transforma energia elétrica em energia mecânica.
Segue sua representação:

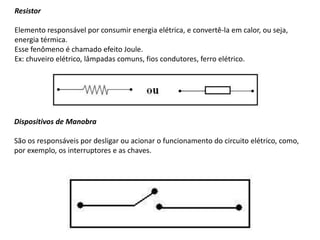

13. Resistor
Elemento responsável por consumir energia elétrica, e convertê-la em calor, ou seja,
energia térmica.
Esse fenômeno é chamado efeito Joule.
Ex: chuveiro elétrico, lâmpadas comuns, fios condutores, ferro elétrico.
Dispositivos de Manobra
São os responsáveis por desligar ou acionar o funcionamento do circuito elétrico, como,
por exemplo, os interruptores e as chaves.

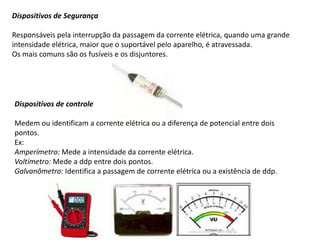

14. Dispositivos de Segurança
Responsáveis pela interrupção da passagem da corrente elétrica, quando uma grande
intensidade elétrica, maior que o suportável pelo aparelho, é atravessada.
Os mais comuns são os fusíveis e os disjuntores.
Dispositivos de controle
Medem ou identificam a corrente elétrica ou a diferença de potencial entre dois
pontos.
Ex:
Amperímetro: Mede a intensidade da corrente elétrica.
Voltímetro: Mede a ddp entre dois pontos.
Galvanômetro: Identifica a passagem de corrente elétrica ou a existência de ddp.

15. OBRIGADO PELA ATENÇÃO!
