1. FORMAÇÃO DE SOLOS, USO E
OCUPAÇÃO DO SOLO EM
ÁREAS DE RISCO E OS CASOS
DE OCUPAÇÃO EM ÁREAS DE
ATERROS E LIXÕES
GEOGRAFIA
ENSINO MÉDIO
PROFESSOR LUÍS FERNANDO DE ABREU

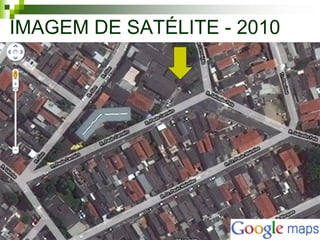

2. IMAGEM DE SATÉLITE - 2010

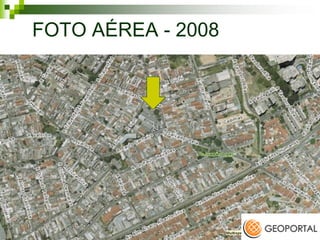

3. FOTO AÉREA - 2008

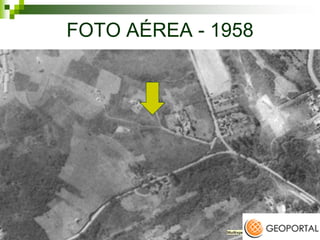

4. FOTO AÉREA - 1958

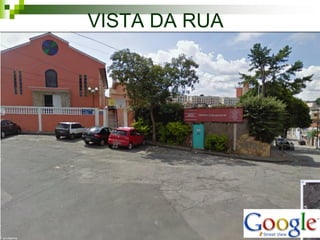

5. VISTA DA RUA

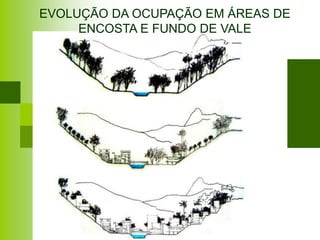

6. EVOLUÇÃO DA OCUPAÇÃO EM ÁREAS DE
ENCOSTA E FUNDO DE VALE

7. OCUPAÇÃO EM ÁREAS DE
RISCO E O PODER PÚBLICO

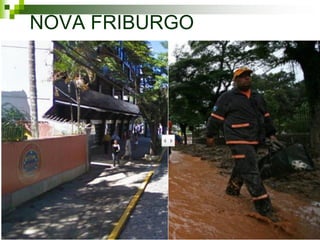

11. NOVA FRIBURGO

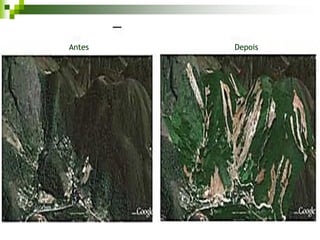

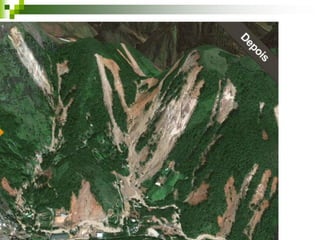

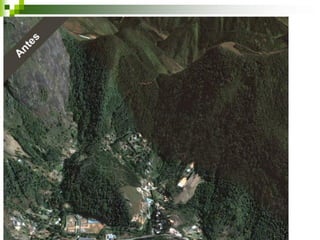

16. Antes Depois

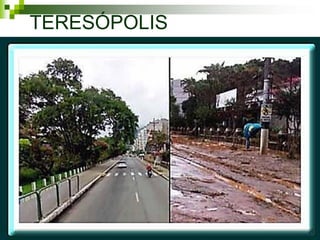

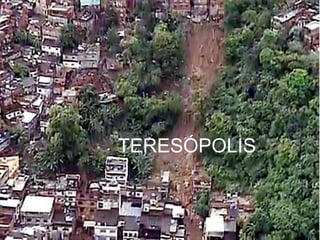

17. TERESÓPOLIS

18. TERESÓPOLIS

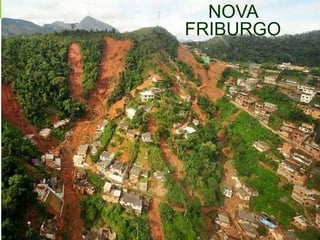

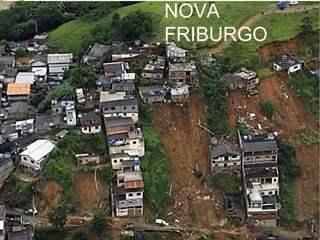

19. NOVA
FRIBURGO

20. NOVA
FRIBURGO

21. ANGRA

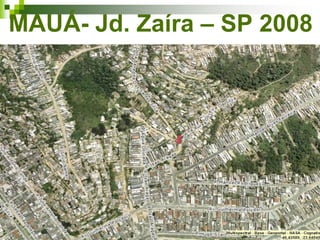

22. MAUÁ- Jd. Zaíra – SP 2008

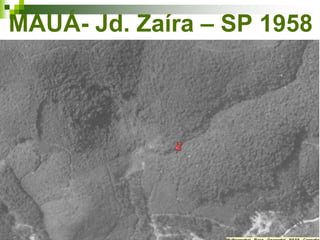

23. MAUÁ- Jd. Zaíra – SP 1958

24. Solo...
 Camada superficial da crosta terrestre, o
solo compõe-se principalmente de
aglomerados minerais oriundos da
decomposição das rochas e também de
matéria orgânica vegetal e animal.
(horizonte O – serrapilheira)

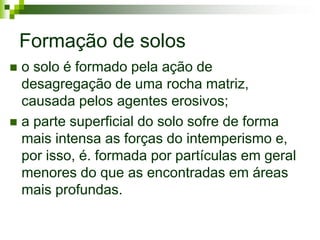

25. Formação de solos
 o solo é formado pela ação de
desagregação de uma rocha matriz,
causada pelos agentes erosivos;
 a parte superficial do solo sofre de forma
mais intensa as forças do intemperismo e,
por isso, é. formada por partículas em geral
menores do que as encontradas em áreas
mais profundas.

26. Formação de solos
 O processo de composição do solo pela
desagregação de rochas pode levar
milhares de anos
 as encostas mais íngremes de áreas
tropicais úmidas apresentam, em geral,
solos rasos e pouco produtivos.

27. FATORES DE FORMAÇÃO DO
SOLO
 Material de origem (tipo/dureza da rocha
matriz)
 Relevo
 Clima
 Tempo (geológico)

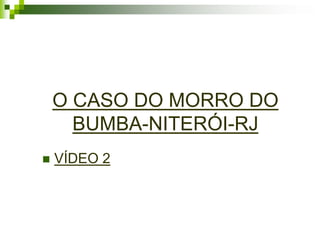

32. O CASO DO MORRO DO
BUMBA-NITERÓI-RJ
 VÍDEO 2

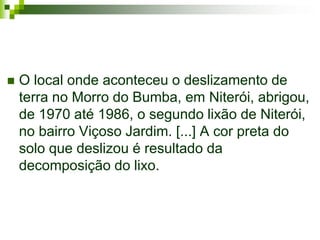

33.  O local onde aconteceu o deslizamento de
terra no Morro do Bumba, em Niterói, abrigou,
de 1970 até 1986, o segundo lixão de Niterói,
no bairro Viçoso Jardim. [...] A cor preta do
solo que deslizou é resultado da
decomposição do lixo.

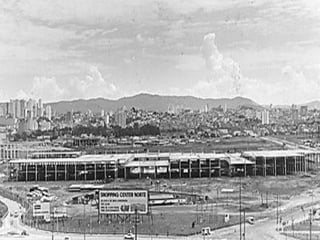

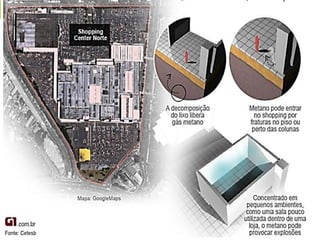

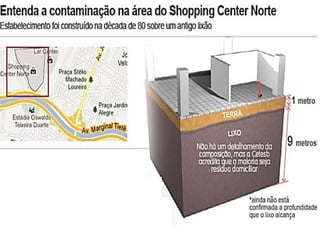

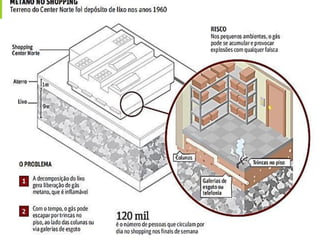

34. O CASO DO CENTER NORTE

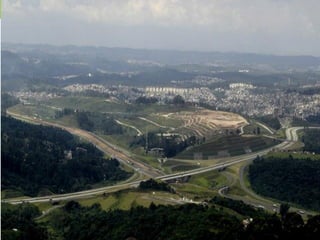

39. O CASO DO ATERRO
SANITÁRIO BANDEIRANTES

40. ATERRO SANITÁRIO
BANDEIRANTES
FOTO: JOSÉ FERNANDO

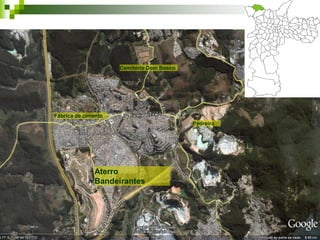

41. Cemitério Dom Bosco
Fábrica de cimento
Pedreira
Aterro
Bandeirantes

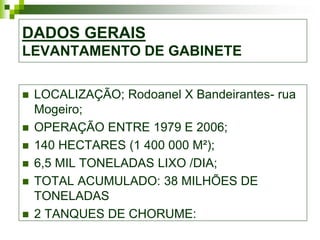

42. DADOS GERAIS
LEVANTAMENTO DE GABINETE
 LOCALIZAÇÃO; Rodoanel X Bandeirantes- rua
Mogeiro;
 OPERAÇÃO ENTRE 1979 E 2006;
 140 HECTARES (1 400 000 M²);
 6,5 MIL TONELADAS LIXO /DIA;
 TOTAL ACUMULADO: 38 MILHÕES DE
TONELADAS
 2 TANQUES DE CHORUME:

43. DADOS GERAIS:
LEVANTAMENTO DE CAMPO/ APOIO TÉCNICO
DOS PROFESSORES
 CRÉDITOS DE CARBONO ATÉ 2012...HÁ GÁS
METANO? HÁ INTERESSE EM SE DIMINUIR A
GERAÇÃO DE RESÍDUOS DOMICILIAR, E
IMPLANTAR A COLETA SELETIVA?
 ECOPONTO X ENTULHOS NA RUA;
 CÉLULAS DE LIXO: 5 METROS
ALTURA...CAPACIDADE DE FUNCIONAMENTO
DO ATERRO...
 FLAIRES;
 CHORUME - 19 LITROS POR SEGUNDO

44. O “CRESCIMENTO” DO ATERRO SANITÁRIO
BANDEIRANTES
1994 2006
RODOVIA DOS
RODOVIA DOS BANDEIRATES
BANDEIRATES
RODOANEL
LEGENDA
Área aproximada
do Aterro
IMAGEM/FOTO ADAPTADA: LUIS FERNANDO DE ABREU

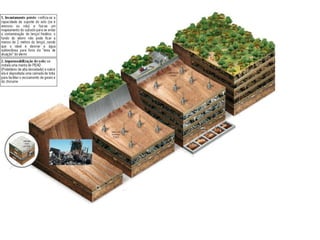

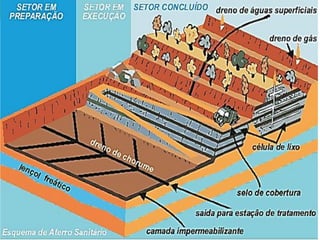

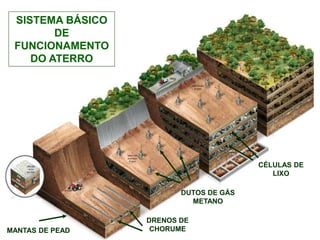

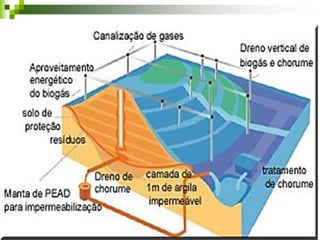

45. SISTEMA BÁSICO
DE
FUNCIONAMENTO
DO ATERRO
CÉLULAS DE
LIXO
DUTOS DE GÁS
METANO
DRENOS DE
MANTAS DE PEAD CHORUME

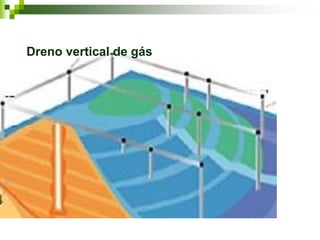

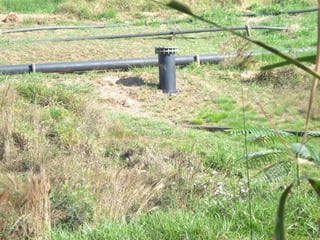

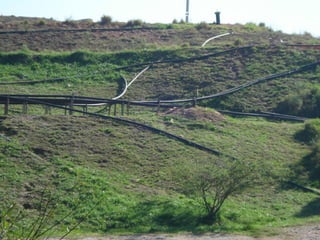

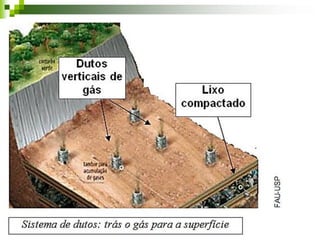

46. Dreno vertical de gás

48. Usina Termoelétrica Bandeirantes

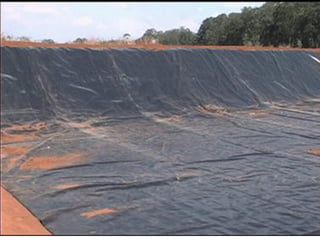

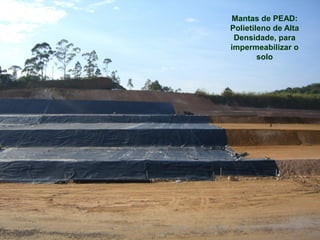

49. Mantas de PEAD:
Polietileno de Alta
Densidade, para
impermeabilizar o
solo

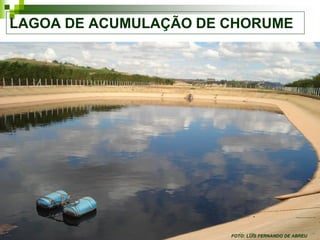

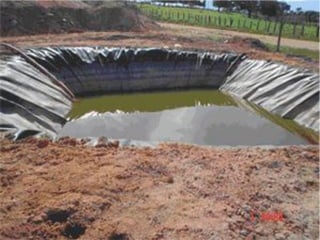

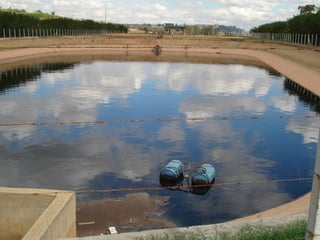

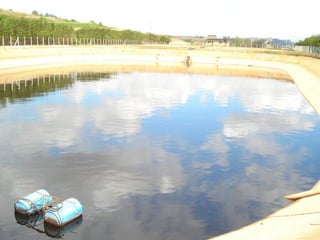

50. LAGOA DE ACUMULAÇÃO DE CHORUME
FOTO: LUÍS FERNANDO DE ABREU

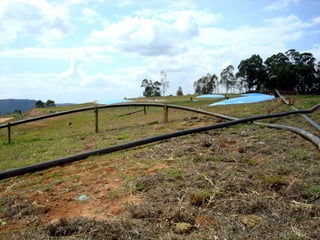

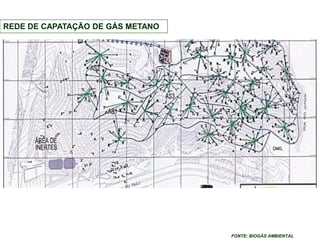

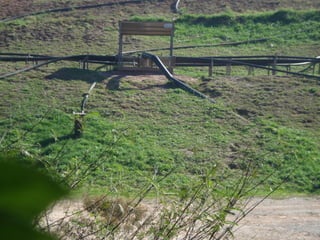

51. REDE DE CAPATAÇÃO DE GÁS METANO
FONTE: BIOGÁS AMBIENTAL

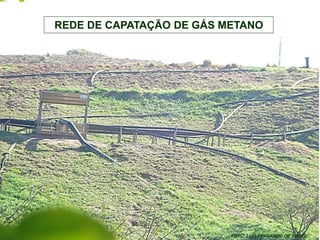

52. REDE DE CAPATAÇÃO DE GÁS METANO
FOTO: LUÍS FERNANDO DE ABREU

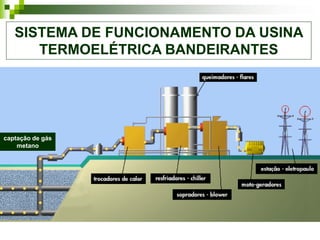

53. SISTEMA DE FUNCIONAMENTO DA USINA
TERMOELÉTRICA BANDEIRANTES
captação de gás
metano

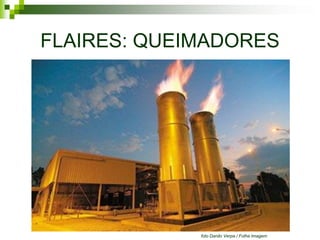

54. FLAIRES: QUEIMADORES
foto Danilo Verpa / Folha Imagem

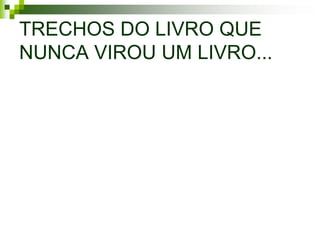

55. TRECHOS DO LIVRO QUE
NUNCA VIROU UM LIVRO...

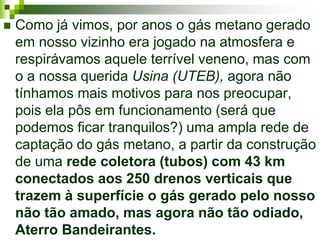

56.  Como já vimos, por anos o gás metano gerado
em nosso vizinho era jogado na atmosfera e
respirávamos aquele terrível veneno, mas com
o a nossa querida Usina (UTEB), agora não
tínhamos mais motivos para nos preocupar,
pois ela pôs em funcionamento (será que
podemos ficar tranquilos?) uma ampla rede de
captação do gás metano, a partir da construção
de uma rede coletora (tubos) com 43 km
conectados aos 250 drenos verticais que
trazem à superfície o gás gerado pelo nosso
não tão amado, mas agora não tão odiado,
Aterro Bandeirantes.

57.  Se aumentar muito a concentração de
Gás Metano (muito acima de 50%) e
oxigênio acima de 3%, se alarma a usina,
se a concentração de oxigênio chegar a
6% a usina é desligada automaticamente,
mas segundo o operador que nos
acompanhou durante a nossa visita isso
nunca ocorreu.

58.  Mas essa relação de decepção e
gratificação não se resume a esses
fatores, fiquei sabendo que o dinheiro do
leilão desse crédito de carbono, trouxe
recursos parta a nossa comunidade,
foram mais de R$ 30 milhões, momento
de grande alegria, mas por outro lado,
esse dinheiro todo, só pode ser revertido
para a área ambiental.

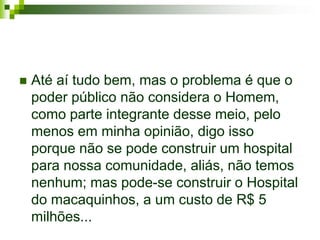

59.  Até aí tudo bem, mas o problema é que o
poder público não considera o Homem,
como parte integrante desse meio, pelo
menos em minha opinião, digo isso
porque não se pode construir um hospital
para nossa comunidade, aliás, não temos
nenhum; mas pode-se construir o Hospital
do macaquinhos, a um custo de R$ 5
milhões...

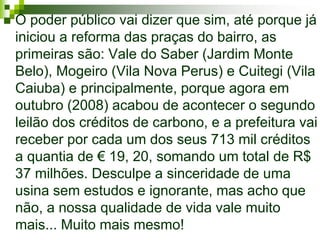

60.  O poder público vai dizer que sim, até porque já
iniciou a reforma das praças do bairro, as
primeiras são: Vale do Saber (Jardim Monte
Belo), Mogeiro (Vila Nova Perus) e Cuitegi (Vila
Caiuba) e principalmente, porque agora em
outubro (2008) acabou de acontecer o segundo
leilão dos créditos de carbono, e a prefeitura vai
receber por cada um dos seus 713 mil créditos
a quantia de € 19, 20, somando um total de R$
37 milhões. Desculpe a sinceridade de uma
usina sem estudos e ignorante, mas acho que
não, a nossa qualidade de vida vale muito
mais... Muito mais mesmo!

61. FOTOS

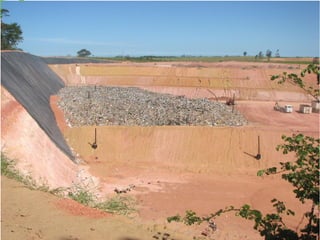

62. ATERRO

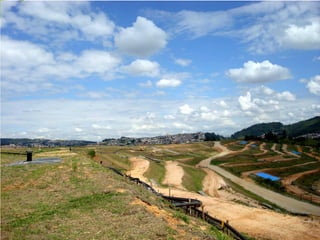

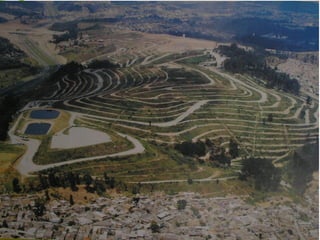

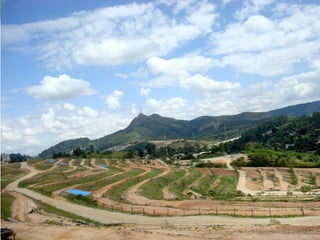

76. ATERRO BANDEIRANTES-
PERUS

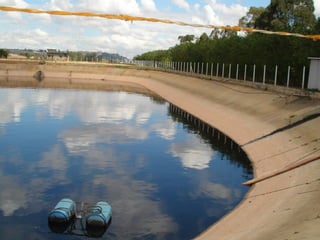

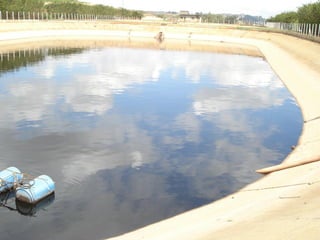

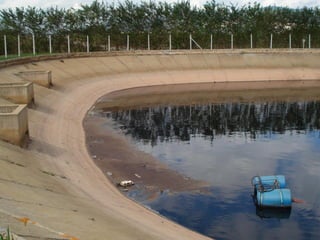

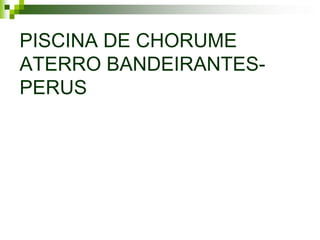

83. PISCINA DE CHORUME
ATERRO BANDEIRANTES-
PERUS

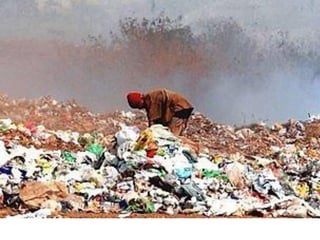

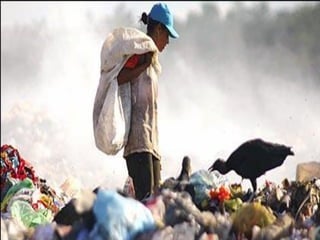

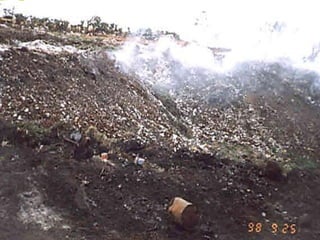

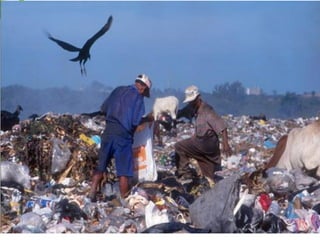

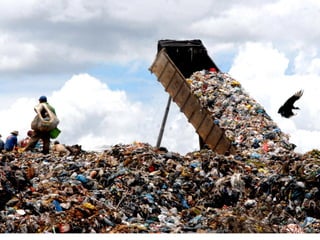

93. LIXÃO

100. ATERRO BANDEIRANTES-
PERUS

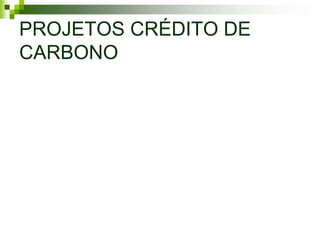

106. PROJETOS CRÉDITO DE
CARBONO
