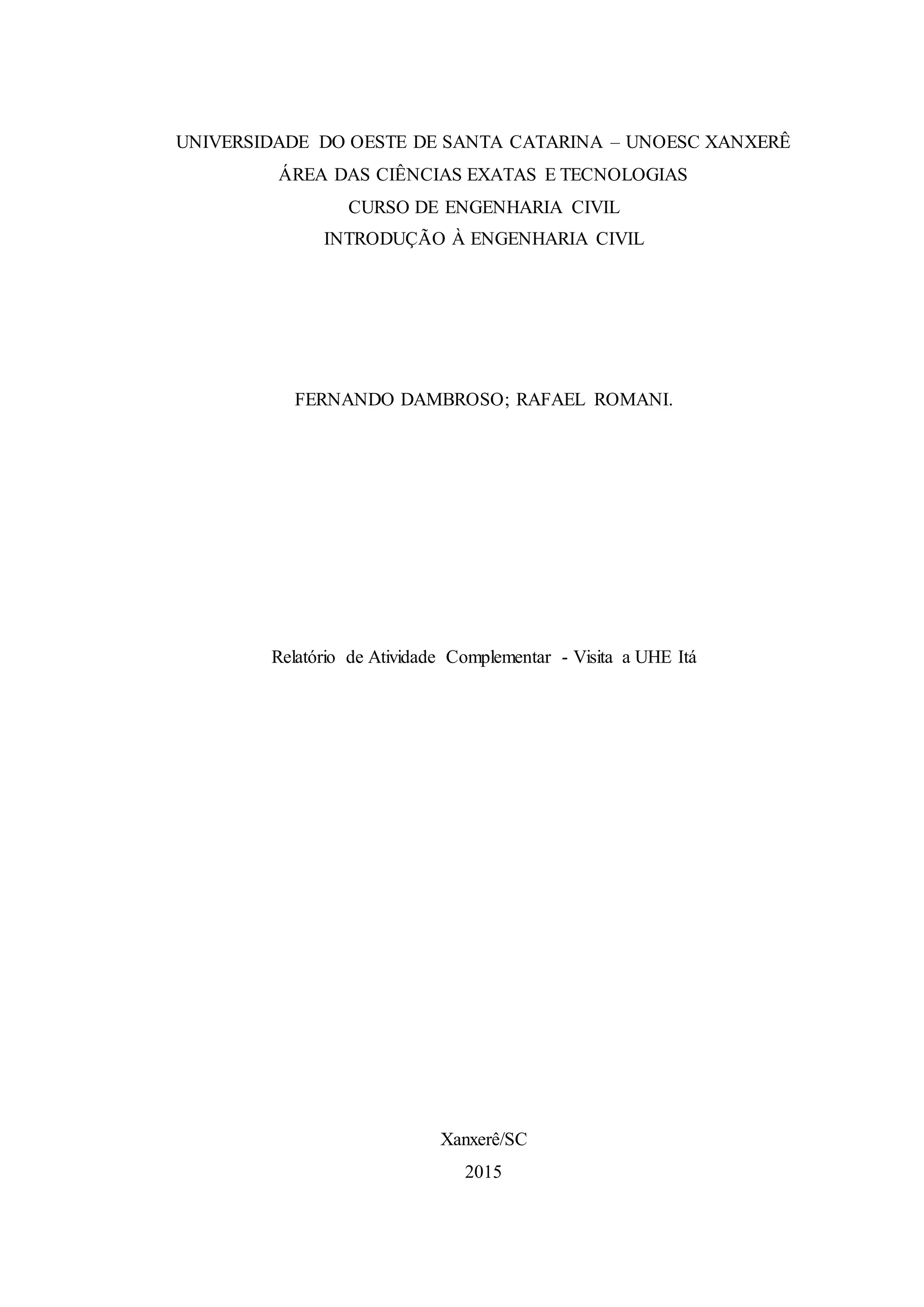

1. UNIVERSIDADE DO OESTE DE SANTA CATARINA – UNOESC XANXERÊ
ÁREA DAS CIÊNCIAS EXATAS E TECNOLOGIAS
CURSO DE ENGENHARIA CIVIL
INTRODUÇÃO À ENGENHARIA CIVIL
FERNANDO DAMBROSO; RAFAEL ROMANI.
Relatório de Atividade Complementar - Visita a UHE Itá
Xanxerê/SC
2015

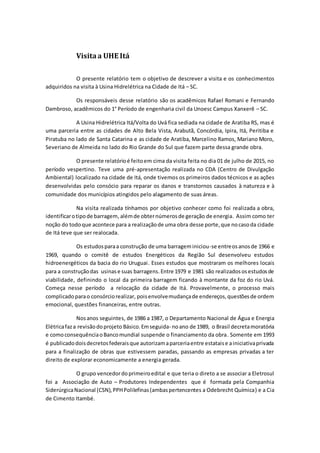

2. Visitaa UHE Itá
O presente relatório tem o objetivo de descrever a visita e os conhecimentos
adquiridos na visita à Usina Hidrelétrica na Cidade de Itá – SC.
Os responsáveis desse relatório são os acadêmicos Rafael Romani e Fernando
Dambroso, acadêmicos do 1° Período de engenharia civil da Unoesc Campus Xanxerê – SC.
A Usina Hidrelétrica Itá/Volta do Uvá fica sediada na cidade de Aratiba RS, mas é
uma parceria entre as cidades de Alto Bela Vista, Arabutã, Concórdia, Ipira, Itá, Peritiba e
Piratuba no lado de Santa Catarina e as cidade de Aratiba, Marcelino Ramos, Mariano Moro,
Severiano de Almeida no lado do Rio Grande do Sul que fazem parte dessa grande obra.
O presente relatórioé feitoem cima da visita feita no dia 01 de julho de 2015, no
período vespertino. Teve uma pré-apresentação realizada no CDA (Centro de Divulgação
Ambiental) localizado na cidade de Itá, onde tivemos os primeiros dados técnicos e as ações
desenvolvidas pelo consócio para reparar os danos e transtornos causados à natureza e à
comunidade dos municípios atingidos pelo alagamento de suas áreas.
Na visita realizada tínhamos por objetivo conhecer como foi realizada a obra,
identificarotipode barragem,alémde obternúmerosde geração de energia. Assim como ter
noção do todoque acontece para a realizaçãode uma obra desse porte,que nocasoda cidade
de Itá teve que ser realocada.
Os estudosparaa construção de uma barrageminiciou-se entreosanosde 1966 e
1969, quando o comitê de estudos Energéticos da Região Sul desenvolveu estudos
hidroenergéticos da bacia do rio Uruguai. Esses estudos que mostraram os melhores locais
para a construçãodas usinase suas barragens.Entre 1979 e 1981 são realizadososestudosde
viabilidade, definindo o local da primeira barragem ficando à montante da foz do rio Uvá.
Começa nesse período a relocação da cidade de Itá. Provavelmente, o processo mais
complicadoparao consórciorealizar, poisenvolvemudançade endereços,questõesde ordem
emocional, questões financeiras, entre outras.
Nosanos seguintes, de 1986 a 1987, o Departamento Nacional de Água e Energia
Elétricafaza revisãodoprojeto Básico.Emseguida- noano de 1989, o Brasil decretamoratória
e comoconsequênciaoBancomundial suspende o financiamento da obra. Somente em 1993
é publicadodoisdecretosfederaisque autorizamaparceriaentre estataise ainiciativaprivada
para a finalização de obras que estivessem paradas, passando as empresas privadas a ter
direito de explorar economicamente a energia gerada.
O grupo vencedordoprimeiroedital e que teria o direto a se associar a Eletrosul
foi a Associação de Auto – Produtores Independentes que é formada pela Companhia
SiderúrgicaNacional (CSN),PPHPolilefinas(ambaspertencentes a Odebrecht Química) e a Cia
de Cimento Itambé.

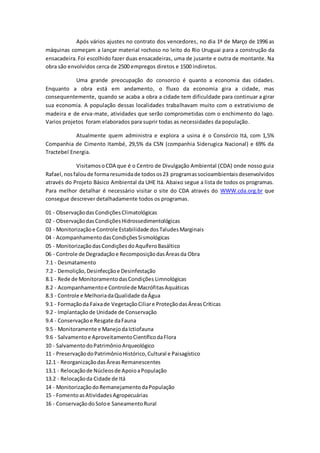

3. Após vários ajustes no contrato dos vencedores, no dia 1º de Março de 1996 as
máquinas começam a lançar material rochoso no leito do Rio Uruguai para a construção da
ensacadeira.Foi escolhido fazer duas ensacadeiras, uma de jusante e outra de montante. Na
obra são envolvidos cerca de 2500 empregos diretos e 1500 indiretos.
Uma grande preocupação do consorcio é quanto a economia das cidades.
Enquanto a obra está em andamento, o fluxo da economia gira a cidade, mas
consequentemente, quando se acaba a obra a cidade tem dificuldade para continuar a girar
sua economia. A população dessas localidades trabalhavam muito com o extrativismo de
madeira e de erva-mate, atividades que serão comprometidas com o enchimento do lago.
Varios projetos foram elaborados para suprir todas as necessidades da população.
Atualmente quem administra e explora a usina é o Consórcio Itá, com 1,5%
Companhia de Cimento Itambé, 29,5% da CSN (companhia Siderugica Nacional) e 69% da
Tractebel Energia.
VisitamosoCDA que é o Centro de Divulgação Ambiental (CDA) onde nosso guia
Rafael, nosfaloude formaresumidade todosos23 programassocioambientaisdesenvolvidos
através do Projeto Básico Ambiental da UHE Itá. Abaixo segue a lista de todos os programas.
Para melhor detalhar é necessário visitar o site do CDA através do WWW.cda.org.br que
consegue descrever detalhadamente todos os programas.
01 - ObservaçãodasCondiçõesClimatológicas
02 - ObservaçãodasCondiçõesHidrossedimentológicas
03 - Monitorizaçãoe Controle Estabilidade dosTaludesMarginais
04 - AcompanhamentodasCondiçõesSismológicas
05 - MonitorizaçãodasCondiçõesdoAquíferoBasáltico
06 - Controle de Degradaçãoe RecomposiçãodasÁreasda Obra
7.1 - Desmatamento
7.2 - Demolição,Desinfecçãoe Desinfestação
8.1 - Rede de MonitoramentodasCondições Limnológicas
8.2 - Acompanhamentoe Controlede MacrófitasAquáticas
8.3 - Controle e MelhoriadaQualidade daÁgua
9.1 - Formaçãoda Faixade VegetaçãoCiliare ProteçãodasÁreasCríticas
9.2 - Implantação de Unidade de Conservação
9.4 - Conservaçãoe Resgate daFauna
9.5 - Monitoramente e ManejodaIctiofauna
9.6 - Salvamentoe AproveitamentoCientíficodaFlora
10 - SalvamentodoPatrimônioArqueológico
11 - PreservaçãodoPatrimônioHistórico,Cultural e Paisagístico
12.1 - ReorganizaçãodasÁreas Remanescentes
13.1 - Relocaçãode Núcleosde ApoioaPopulação
13.2 - Relocaçãoda Cidade de Itá
14 - MonitorizaçãodoRemanejamentodaPopulação
15 - FomentoasAtividadesAgropecuárias
16 - ConservaçãodoSoloe SaneamentoRural

4. 17 - Recomposiçãoe MelhoriadosSistemasde Infra-estrutura
18 - Recomposiçãoe AdequaçãodoSistemade Saúde
19 - Recomposiçãoe MelhoriadosServiçosde Educação
20 - ApoioaosMunicípios
21 - Centrode Apoioao Migrante
21.2 - Formação de Mão-de-Obra
22 - Usos MúltiplosdoReservatório
23.1 - Centrode DivulgaçãoAmbiental
23.2 - Centrode DivulgaçãoAmbiental
23.3 - AtividadesPráticasde EducaçãoAmbiental

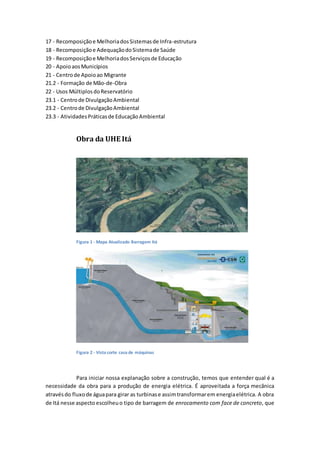

Obra da UHE Itá
Figura 1 - Mapa Atualizado Barragem Itá
Figura 2 - Vista corte casa de máquinas
Para iniciar nossa explanação sobre a construção, temos que entender qual é a
necessidade da obra para a produção de energia elétrica. É aproveitada a força mecânica
atravésdo fluxode águapara girar as turbinase assimtransformarem energiaelétrica. A obra
de Itá nesse aspecto escolheuo tipo de barragem de enrocamento com face de concreto, que

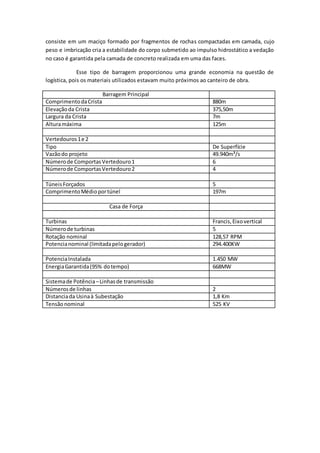

5. consiste em um maciço formado por fragmentos de rochas compactadas em camada, cujo
peso e imbricação cria a estabilidade do corpo submetido ao impulso hidrostático a vedação
no caso é garantida pela camada de concreto realizada em uma das faces.
Esse tipo de barragem proporcionou uma grande economia na questão de
logística, pois os materiais utilizados estavam muito próximos ao canteiro de obra.
Barragem Principal
ComprimentodaCrista 880m
Elevaçãoda Crista 375,50m
Largura da Crista 7m
Alturamáxima 125m
Vertedouros1e 2
Tipo De Superfície
Vazãodo projeto 49.940m³/s
Númerode ComportasVertedouro1 6
Númerode ComportasVertedouro2 4
TúneisForçados 5
ComprimentoMédioportúnel 197m
Casa de Força
Turbinas Francis,Eixovertical
Númerode turbinas 5
Rotação nominal 128,57 RPM
Potencianominal (limitadapelogerador) 294.400KW
PotenciaInstalada 1.450 MW
EnergiaGarantida(95% dotempo) 668MW
Sistemade Potência–Linhasde transmissão
Númerosde linhas 2
Distanciada Usinaà Subestação 1,8 Km
Tensãonominal 525 KV

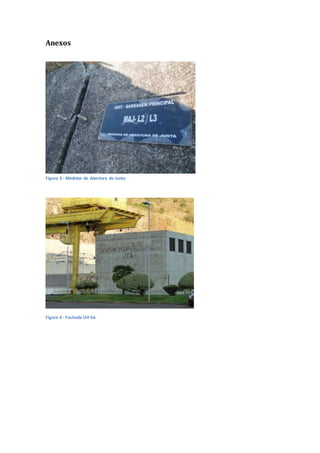

6. Anexos
Figura 3 - Medidor de Abertura de Junta
Figura 4 - Fachada UH Itá

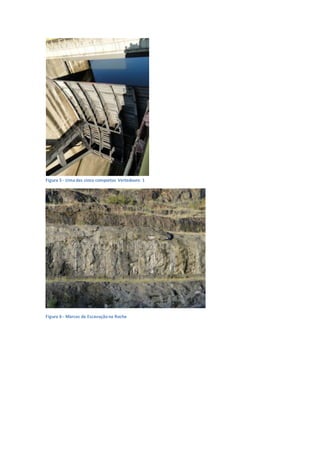

7. Figura 5 - Uma das cinco comportas Vertedouro 1
Figura 6 - Marcas da Escavaçãona Rocha

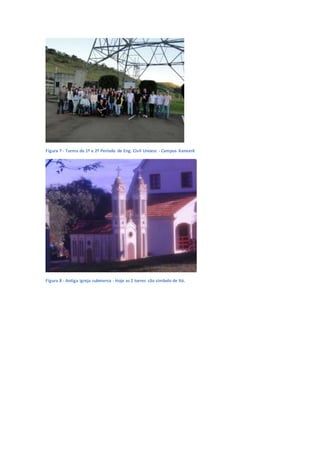

8. Figura 7 - Turma do 1º e 2º Período de Eng. Civil Unoesc - Campus Xanxerê
Figura 8 - Antiga igreja submersa - Hoje as 2 torres são símbolo de Itá.
