Este documento descreve o projeto da usina hidrelétrica de Belo Monte no Rio Xingu no Brasil. Ele fornece detalhes sobre a localização, histórico, características do projeto, dados técnicos e estudos realizados. O projeto envolve a construção de uma barragem e casa de força para gerar energia hidrelétrica na região.

1. UHE – BELO MONTE
UHE - BELO MONTE
Rio Xingu, Brasil

2. UHE – BELO MONTE
Empreendimento de Belo
Monte

3. UHE – BELO MONTE

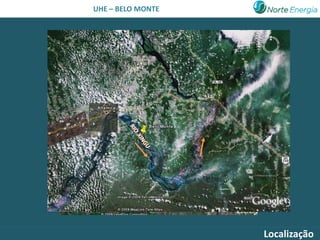

Localização

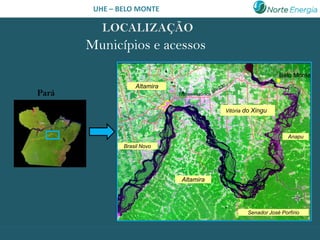

4. UHE – BELO MONTE
Municípios e acessos
Belo Monte
Altamira
Pará Transamazônica
Vitória do Xingu
Anapu
Brasil Novo
Altamira
Senador José Porfírio

5. UHE – BELO MONTE

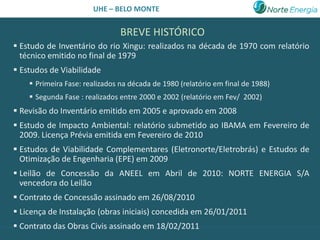

BREVE HISTÓRICO
 Estudo de Inventário do rio Xingu: realizados na década de 1970 com relatório
técnico emitido no final de 1979
 Estudos de Viabilidade
 Primeira Fase: realizados na década de 1980 (relatório em final de 1988)
 Segunda Fase : realizados entre 2000 e 2002 (relatório em Fev/ 2002)
 Revisão do Inventário emitido em 2005 e aprovado em 2008
 Estudo de Impacto Ambiental: relatório submetido ao IBAMA em Fevereiro de
2009. Licença Prévia emitida em Fevereiro de 2010
 Estudos de Viabilidade Complementares (Eletronorte/Eletrobrás) e Estudos de
Otimização de Engenharia (EPE) em 2009
 Leilão de Concessão da ANEEL em Abril de 2010: NORTE ENERGIA S/A
vencedora do Leilão
 Contrato de Concessão assinado em 26/08/2010
 Licença de Instalação (obras iniciais) concedida em 26/01/2011
 Contrato das Obras Civis assinado em 18/02/2011

6. UHE – BELO MONTE

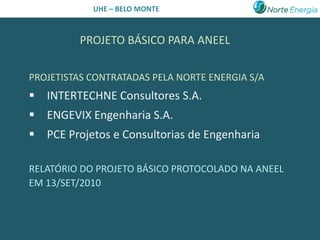

PROJETO BÁSICO PARA ANEEL
PROJETISTAS CONTRATADAS PELA NORTE ENERGIA S/A
 INTERTECHNE Consultores S.A.
 ENGEVIX Engenharia S.A.
 PCE Projetos e Consultorias de Engenharia
RELATÓRIO DO PROJETO BÁSICO PROTOCOLADO NA ANEEL
EM 13/SET/2010

7. UHE – BELO MONTE

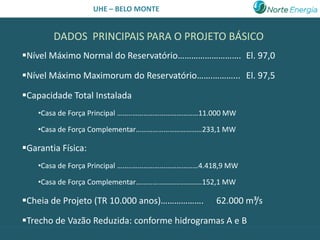

DADOS PRINCIPAIS PARA O PROJETO BÁSICO
Nível Máximo Normal do Reservatório………………………. El. 97,0
Nível Máximo Maximorum do Reservatório…….………... El. 97,5
Capacidade Total Instalada
•Casa de Força Principal ……..………………………………11.000 MW
•Casa de Força Complementar………………………………233,1 MW
Garantia Física:
•Casa de Força Principal ……..………………………………4.418,9 MW
•Casa de Força Complementar………………………………152,1 MW
Cheia de Projeto (TR 10.000 anos)………………. 62.000 m³/s
Trecho de Vazão Reduzida: conforme hidrogramas A e B

8. UHE – BELO MONTE
ARRANJO GERAL DO EVTE

9. UHE – BELO MONTE

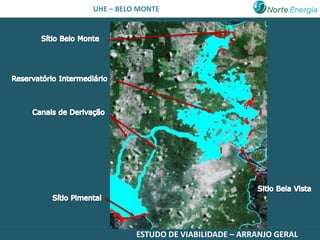

ESTUDO DE VIABILIDADE – ARRANJO GERAL

10. UHE – BELO MONTE
PRINCIPAIS ALTERAÇÕES INTRODUZIDAS
NO PROJETO BÁSICO

11. UHE – BELO MONTE

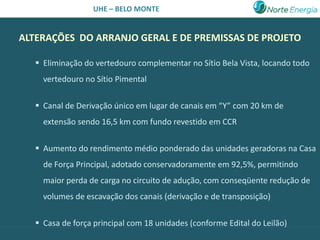

ALTERAÇÕES DO ARRANJO GERAL E DE PREMISSAS DE PROJETO
 Eliminação do vertedouro complementar no Sítio Bela Vista, locando todo
vertedouro no Sítio Pimental
 Canal de Derivação único em lugar de canais em “Y” com 20 km de
extensão sendo 16,5 km com fundo revestido em CCR
 Aumento do rendimento médio ponderado das unidades geradoras na Casa
de Força Principal, adotado conservadoramente em 92,5%, permitindo
maior perda de carga no circuito de adução, com conseqüente redução de
volumes de escavação dos canais (derivação e de transposição)
 Casa de força principal com 18 unidades (conforme Edital do Leilão)

12. UHE – BELO MONTE

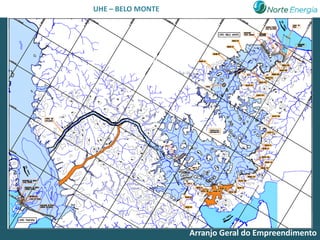

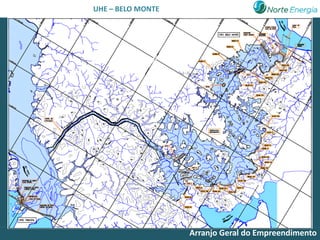

Arranjo Geral do Empreendimento

13. UHE – BELO MONTE
Arranjo Geral do Empreendimento

14. UHE – BELO MONTE

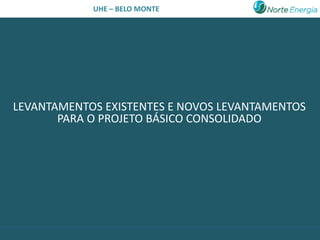

LEVANTAMENTOS EXISTENTES E NOVOS LEVANTAMENTOS
PARA O PROJETO BÁSICO CONSOLIDADO

15. UHE – BELO MONTE
DADOS BÁSICOS
TOPOGRAFIA – NOVOS LEVANTAMENTOS
 Perfilamento a laser em toda a área das obras civis e reservatório,
com c.d.n. de m/m;
 Levantamento topobatimétrico nas áreas do Sítio Pimental e do
Belo Monte para suprir o Modelo Físico Reduzido;
 Levantamento topográfico em todos os sítios e ao longo do
reservatório para compatibilização do perfilamento laser e apoio à
geologia e hidrometria;

16. UHE – BELO MONTE

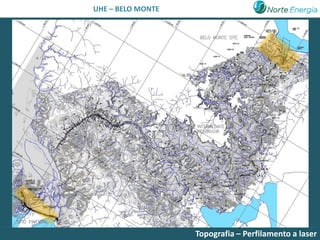

Topografia – Perfilamento a laser

17. UHE – BELO MONTE

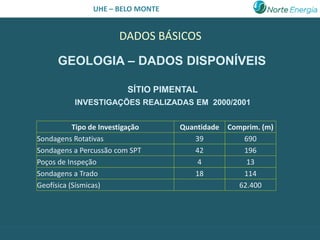

DADOS BÁSICOS
GEOLOGIA – DADOS DISPONÍVEIS
SÍTIO PIMENTAL
INVESTIGAÇÕES REALIZADAS EM 2000/2001
Tipo de Investigação Quantidade Comprim. (m)
Sondagens Rotativas 39 690
Sondagens a Percussão com SPT 42 196
Poços de Inspeção 4 13
Sondagens a Trado 18 114
Geofísica (Sísmicas) 62.400

18. UHE – BELO MONTE

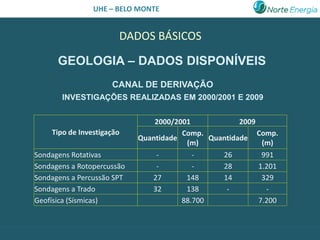

DADOS BÁSICOS
GEOLOGIA – DADOS DISPONÍVEIS
CANAL DE DERIVAÇÃO
INVESTIGAÇÕES REALIZADAS EM 2000/2001 E 2009
2000/2001 2009
Tipo de Investigação Comp. Comp.
Quantidade Quantidade
(m) (m)
Sondagens Rotativas - - 26 991
Sondagens a Rotopercussão - - 28 1.201
Sondagens a Percussão SPT 27 148 14 329
Sondagens a Trado 32 138 - -
Geofísica (Sísmicas) 88.700 7.200

19. UHE – BELO MONTE

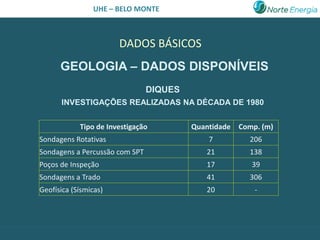

DADOS BÁSICOS
GEOLOGIA – DADOS DISPONÍVEIS
DIQUES
INVESTIGAÇÕES REALIZADAS NA DÉCADA DE 1980
Tipo de Investigação Quantidade Comp. (m)
Sondagens Rotativas 7 206
Sondagens a Percussão com SPT 21 138
Poços de Inspeção 17 39
Sondagens a Trado 41 306
Geofísica (Sísmicas) 20 -

20. UHE – BELO MONTE
BASIC DATA
GEOLOGIA – DADOS DISPONÍVEIS
SÍTIO BELO MONTE
INVESTIGAÇÕES REALIZADAS NA DÉCADA DE 1980
Tipo de Investigação Quantidade Comp. (m)
Sondagens Rotativas 97 3.162
Sondagens a Percussão com SPT 106 1.755
Poços de Inspeção 51 -
Sondagens a Trado 165 282
Geofísica (Sísmicas e Geoelétricas) 87.100

21. UHE – BELO MONTE
DADOS BÁSICOS
NOVAS INVESTIGAÇÕES GEOLÓGICAS
(INICIADAS EM AGOSTO DE 2010)
Quantidade Total
Tipo de Investigação Canal e Belo Comp.
Pimental Diques Quant.
Reserv. Monte (m)
Sondagens Rotativas 40 280 40 50 410 13.850
Sondagens a Percussão com
30 100 130 70 330 5.200
SPT
Poços de Inspeção 10 15 20 20 65 440
Sondagens a Trado 70 - 250 190 510 2.250
Geofísica (Sísmicas e
40.000
Geoelétricas)

22. UHE – BELO MONTE
DADOS BÁSICOS
GEOLOGIA
 Localização do Projeto – na maior parte sobre área do Embasamento
Cristalino e próximo à borda Sul da Bacia Sedimentar Amazônica
 Embasamento Cristalino – Rochas do Precambriano (migmatitos,
granitos e gnaisses). Em geral maciços rochosos com boas
propriedades de engenharia
 Bacia Sedimentar – Rochas sedimentares (arenitos). Na área de
interesse, solos e rochas superficiais com propriedades geomecânicas
pobres

23. UHE – BELO MONTE
Bacia
Sedimentar
Embasamento
Cristalino
Domínios Geológicos

24. UHE – BELO MONTE

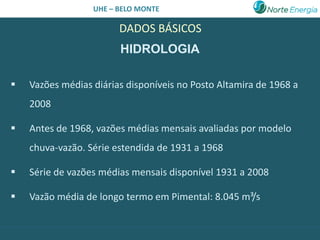

DADOS BÁSICOS
HIDROLOGIA
 Vazões médias diárias disponíveis no Posto Altamira de 1968 a
2008
 Antes de 1968, vazões médias mensais avaliadas por modelo
chuva-vazão. Série estendida de 1931 a 1968
 Série de vazões médias mensais disponível 1931 a 2008
 Vazão média de longo termo em Pimental: 8.045 m³/s

25. UHE – BELO MONTE

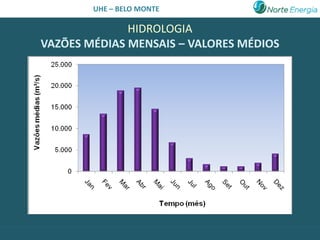

HIDROLOGIA
VAZÕES MÉDIAS MENSAIS – VALORES MÉDIOS

26. UHE – BELO MONTE
HIDROLOGIA

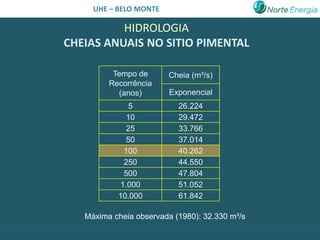

CHEIAS ANUAIS NO SITIO PIMENTAL
Tempo de Cheia (m³/s)
Recorrência
(anos) Exponencial
5 26.224
10 29.472
25 33.766
50 37.014
100 40.262
250 44.550
500 47.804
1.000 51.052
10.000 61.842
Máxima cheia observada (1980): 32.330 m³/s

27. UHE – BELO MONTE
HIDROLOGIA

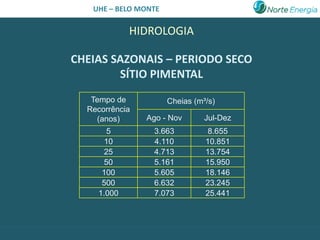

CHEIAS SAZONAIS – PERIODO SECO
SÍTIO PIMENTAL
Tempo de Cheias (m³/s)
Recorrência
(anos) Ago - Nov Jul-Dez
5 3.663 8.655
10 4.110 10.851
25 4.713 13.754
50 5.161 15.950
100 5.605 18.146
500 6.632 23.245
1.000 7.073 25.441

28. UHE – BELO MONTE
HIDROLOGIA

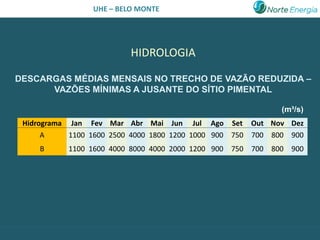

DESCARGAS MÉDIAS MENSAIS NO TRECHO DE VAZÃO REDUZIDA –
VAZÕES MÍNIMAS A JUSANTE DO SÍTIO PIMENTAL
(m³/s)
Hidrograma Jan Fev Mar Abr Mai Jun Jul Ago Set Out Nov Dez
A 1100 1600 2500 4000 1800 1200 1000 900 750 700 800 900
B 1100 1600 4000 8000 4000 2000 1200 900 750 700 800 900

29. UHE – BELO MONTE

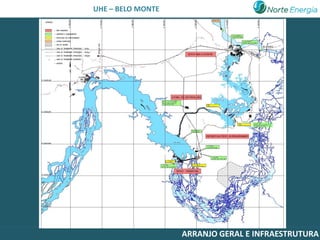

ARRANJO GERAL E INFRAESTRUTURA

30. UHE – BELO MONTE
SÍTIO PIMENTAL

31. NORTE ENERGIA S.A. - NESA – BELO MONTE
UHE

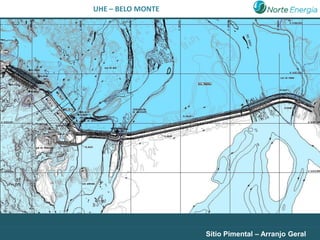

Sítio Pimental – Arranjo Geral

32. NORTE ENERGIA S.A. - NESA – BELO MONTE
UHE

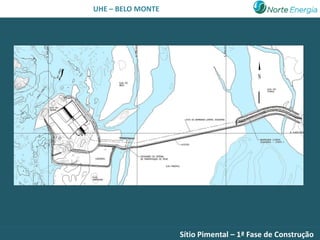

Sítio Pimental – 1ª Fase de Construção

33. NORTE ENERGIA S.A. - NESA – BELO MONTE
UHE

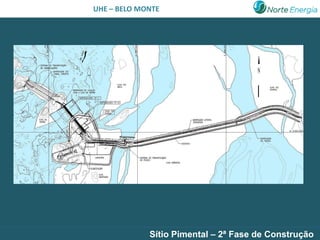

Sítio Pimental – 2ª Fase de Construção

34. UHE – BELO MONTE

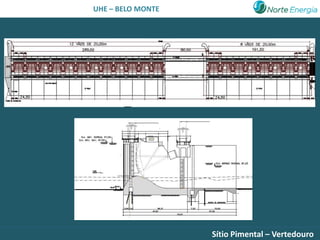

Sítio Pimental – Vertedouro

35. UHE – BELO MONTE
Sítio Pimental – Casa de Força Complementar

36. UHE – BELO MONTE
Sítio Pimental – Casa de Força Complementar

37. UHE – BELO MONTE

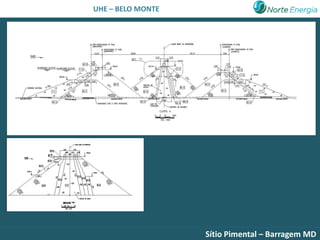

Sítio Pimental – Barragem MD

38. UHE – BELO MONTE

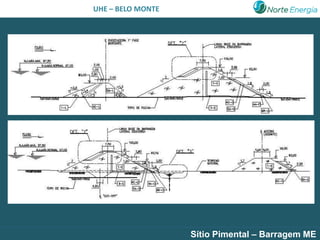

Sítio Pimental – Barragem ME

39. UHE – BELO MONTE

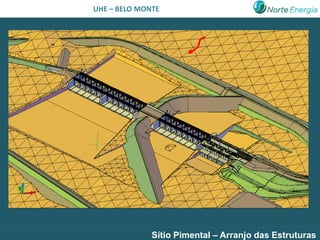

Sítio Pimental – Arranjo das Estruturas

40. UHE – BELO MONTE

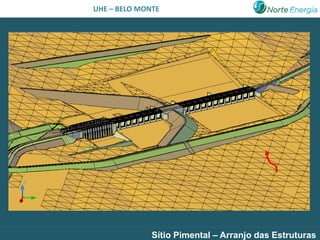

Sítio Pimental – Arranjo das Estruturas

41. UHE – BELO MONTE
Sítio Pimental – Arranjo das Estruturas

42. UHE – BELO MONTE
CANAL DE DERIVAÇÃO E RESERVATÓRIO INTERMEDIÁRIO

43. UHE – BELO MONTE

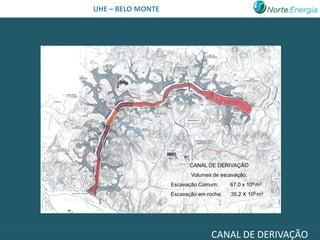

CANAL DE DERIVAÇÃO
Volumes de escavação:
Escavação Comum: 67,0 x 106 m3
Escavação em rocha: 35,2 X 106 m3
CANAL DE DERIVAÇÃO

44. UHE – BELO MONTE

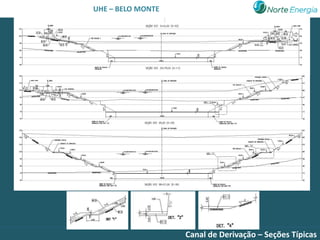

Canal de Derivação – Seções Típicas

45. UHE – BELO MONTE

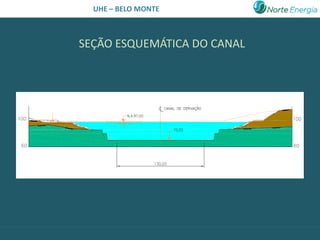

SEÇÃO ESQUEMÁTICA DO CANAL

46. UHE – BELO MONTE
SÍTIO BELA VISTA E DIQUES

47. UHE – BELO MONTE

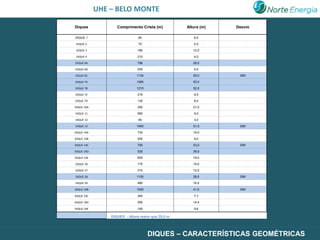

Diques Comprimento Crista (m) Altura (m) Desvio
DIQUE 1 60 6,0
DIQUE 2 75 4,0
DIQUE 3 180 12,0
DIQUE 4 210 4,0
DIQUE 6A 796 26,0
DIQUE 6B 255 9,0
DIQUE 6C 1134 59,0 SIM
DIQUE 7A 1085 50,0
DIQUE 7B 1215 52,0
DIQUE 7C 219 9,5
DIQUE 7D 130 8,0
DIQUE 10A 355 21,0
DIQUE 11 560 9,0
DIQUE 12 65 3,0
DIQUE 13 1945 51,0 SIM
DIQUE 14A 735 19,0
DIQUE 14B 200 9,0
DIQUE 14C 790 53,0 SIM
DIQUE 14D 525 39,0
DIQUE 14E 650 19,0
DIQUE 18 175 19,0
DIQUE 27 310 12,0
DIQUE 28 1100 28,0 SIM
DIQUE 29 480 16,0
DIQUE 19B 1505 41,5 SIM
DIQUE 19C 345 7,7
DIQUE 19D 290 14,4
DIQUE 19E 165 9,6
DIQUES - Altura maior que 25,0 m
DIQUES – CARACTERÍSTICAS GEOMÉTRICAS

48. UHE – BELO MONTE

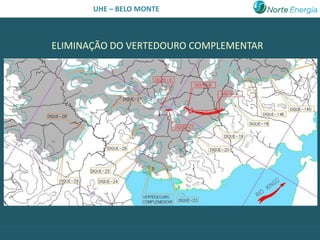

ELIMINAÇÃO DO VERTEDOURO COMPLEMENTAR

49. UHE – BELO MONTE

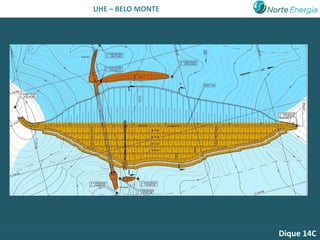

Dique 14C

50. UHE – BELO MONTE

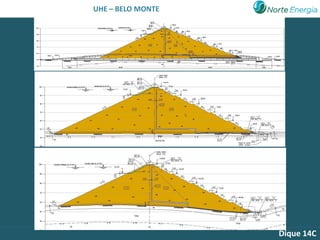

Dique 14C

51. UHE – BELO MONTE
SÍTIO BELO MONTE

52. UHE – BELO MONTE

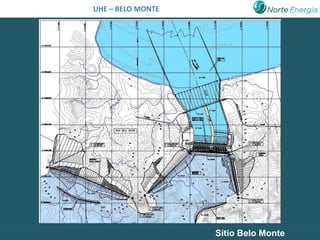

Sítio Belo Monte

53. NORTE ENERGIA S.A. - NESA – BELO MONTE
UHE

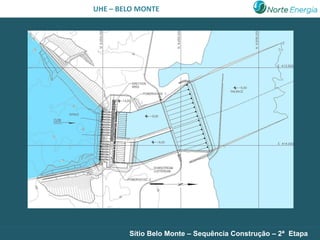

Sítio Belo Monte – Sequência Construção – 2ª Etapa

54. NORTE ENERGIA S.A. - NESA – BELO MONTE
UHE

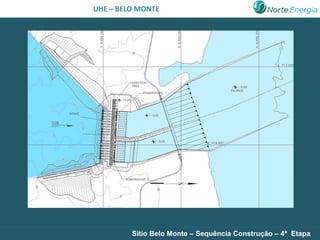

Sítio Belo Monte – Sequência Construção – 4ª Etapa

55. NORTE ENERGIA S.A. - NESA – BELO MONTE
UHE

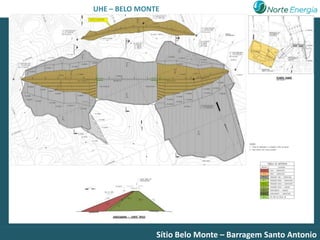

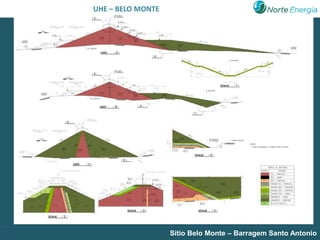

Sítio Belo Monte – Barragem Santo Antonio

56. NORTE ENERGIA S.A. - NESA – BELO MONTE
UHE
Sítio Belo Monte – Barragem Santo Antonio

57. UHE – BELO MONTE

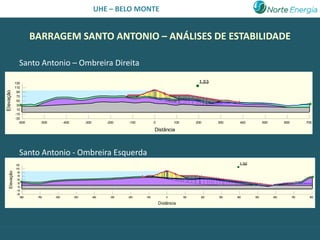

BARRAGEM SANTO ANTONIO – ANÁLISES DE ESTABILIDADE
Santo Antonio – Ombreira Direita
130 1.53
110
Elevação
90
70
50
30
10
-10
-30
-600 -500 -400 -300 -200 -100 0 100 200 300 400 500 600 700
Distância
Santo Antonio - Ombreira Esquerda
130 1.50
110
Elevação
90
70
50
30
10
-10
-30
-800 -700 -600 -500 -400 -300 -200 -100 0 100 200 300 400 500 600 700 800
Distância

58. NORTE ENERGIA S.A. - NESA – BELO MONTE
UHE

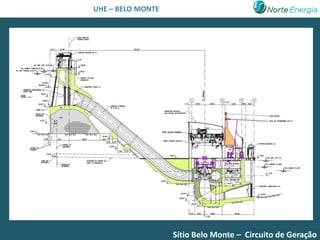

Sítio Belo Monte – Circuito de Geração

59. UHE – BELO MONTE

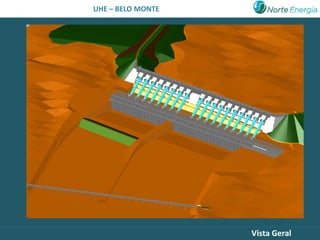

Vista Geral

60. UHE – BELO MONTE

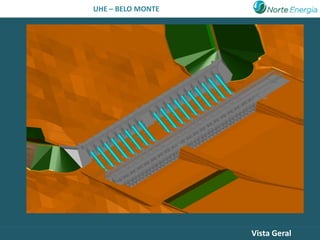

Vista Geral

61. UHE – BELO MONTE

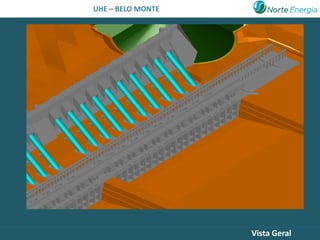

Vista Geral

62. UHE – BELO MONTE
Principais Quantitativos das Obras Civis
Projeto Básico ANEEL
ITEM Volume (m³)
Escavação Comum 28.012.000
Escavação Comum - Canais 75.024.000
Escavação em Rocha 20.454.000
Escavação em Rocha - Canais 35.180.000
Ensecadeiras 7.553.000
Aterro de Enrocamento 26.916.000
Aterro de Solo 42.117.000
Filtros e Transições 5.184.000
Concreto Convencional 2.284.000
Concreto Compactado a Rolo 1.618.000

63. UHE – BELO MONTE

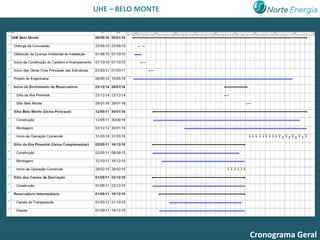

Cronograma Geral

64. UHE – BELO MONTE
Filme 01

65. UHE – BELO MONTE
Filme 02

66. UHE – BELO MONTE
DIRETORIA DE CONSTRUÇÃO
Luiz Rufato
