1. GÁS NATURAL

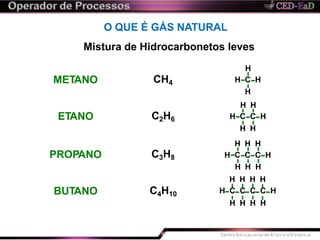

2. O QUE É GÁS NATURAL
Mistura de Hidrocarbonetos leves
C4H10BUTANO
H
H C
H
C
H
C
H
C H
H H H H
C3H8PROPANO
C2H6ETANO
CH4METANO
H
H C H
H
H H
H C C H
H H
H H H
H C C C H
H H H

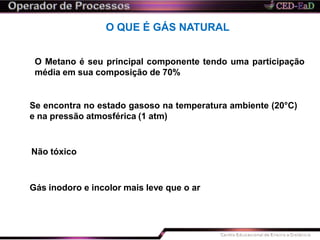

3. O QUE É GÁS NATURAL
O Metano é seu principal componente tendo uma participação
média em sua composição de 70%
Se encontra no estado gasoso na temperatura ambiente (20°C)
e na pressão atmosférica (1 atm)
Não tóxico
Gás inodoro e incolor mais leve que o ar

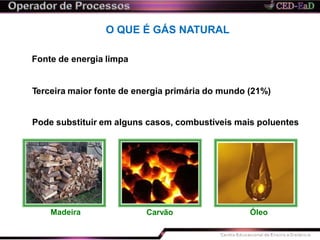

4. O QUE É GÁS NATURAL
Fonte de energia limpa
Terceira maior fonte de energia primária do mundo (21%)
Pode substituir em alguns casos, combustíveis mais poluentes
Madeira Carvão Óleo

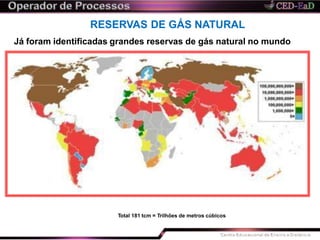

5. RESERVAS DE GÁS NATURAL
Já foram identificadas grandes reservas de gás natural no mundo
Total 181 tcm = Trilhões de metros cúbicos

6. RESERVAS DE GÁS NATURAL NO BRASIL
As reservas brasileiras comprovadas giram em torno de 313
bilhões de m3, suficientes para suprir o consumo atual por 20
anos
50 % das reservas se encontram na bacia de Campos
Maior parte das reservas se encontram “off-shore”
252,6 bilhões de m3, sendo grande parte em locais com lâmina
d’água superior a 1000m

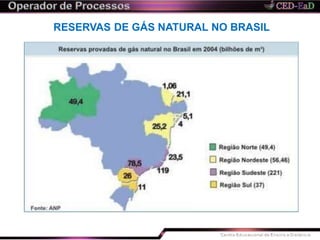

7. RESERVAS DE GÁS NATURAL NO BRASIL

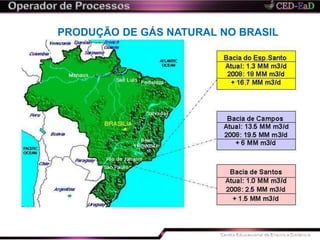

8. PRODUÇÃO DE GÁS NATURAL NO BRASIL

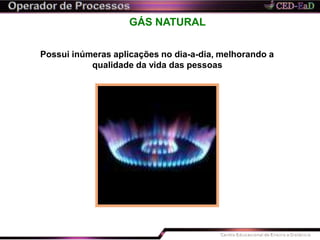

9. GÁS NATURAL
Possui inúmeras aplicações no dia-a-dia, melhorando a
qualidade da vida das pessoas

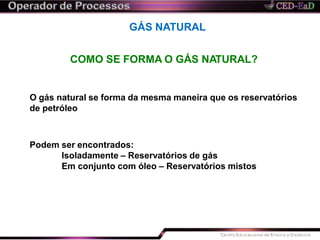

10. GÁS NATURAL
COMO SE FORMA O GÁS NATURAL?
O gás natural se forma da mesma maneira que os reservatórios
de petróleo
Podem ser encontrados:
Isoladamente – Reservatórios de gás
Em conjunto com óleo – Reservatórios mistos

11. GÁS NATURAL E O MEIO AMBIENTE

12. GÁS NATURAL E O MEIO AMBIENTE
-Não precisa ser atomizado para que ocorra a combustão, de modo
que:
-A combustão é mais limpa (produz basicamente apenas vapor d’água e dióxido
de carbono)
- Emissão de poluentes reduzida
- Melhor rendimento térmico (maior geração de calor)
- Menor despesas com manutenção dos equipamentos de queima
- Melhora na qualidade de vida da população
- Apresenta baixos teores de gases poluentes como:
- Dióxido de Carbono
- Compostos de Enxofre
- Contaminantes como Nitrogênio

13. GÁS NATURAL E O MEIO AMBIENTE
As especificações do Gás Natural são ditadas pela ANP - Agência Nacional
de Petróleo e dividem o gás em 3 famílias diferentes, de acordo com seu
poder calorífico.
- O gás brasileiro é predominantemente da família M (médio), cujas
especificações são:
- Poder Calorífico Superior (PCS): 8800 a 10200 kcal/m3
- Densidade relativa ao Ar: 0,55 a 0,69
- Enxofre total: 80 mg/m3 no máximo
- H2S: 20 mg/m3 no máximo
- CO2: 2% em volume no máximo
- Inertes: 4% em volume no máximo
- O2: 0,5% em volume no máximo
- Ponto de orvalho da água: -45 °C no máximo
- Isento de elementos sólidos e líquidos (impurezas)

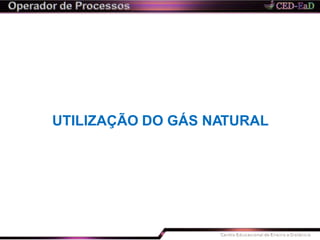

14. UTILIZAÇÃO DO GÁS NATURAL

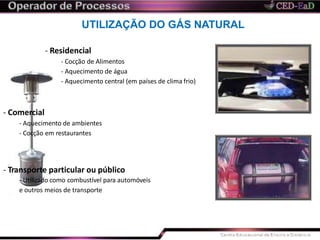

15. UTILIZAÇÃO DO GÁS NATURAL
- Residencial
- Cocção de Alimentos
- Aquecimento de água
- Aquecimento central (em países de clima frio)
- Comercial
- Aquecimento de ambientes
- Cocção em restaurantes
- Transporte particular ou público
- Utilizado como combustível para automóveis
e outros meios de transporte

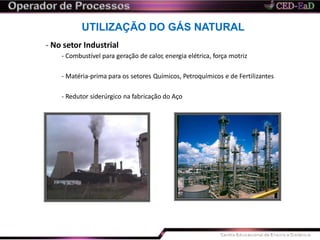

16. UTILIZAÇÃO DO GÁS NATURAL
- No setor Industrial
- Combustível para geração de calor, energia elétrica, força motriz
- Matéria-prima para os setores Químicos, Petroquímicos e de Fertilizantes
- Redutor siderúrgico na fabricação do Aço

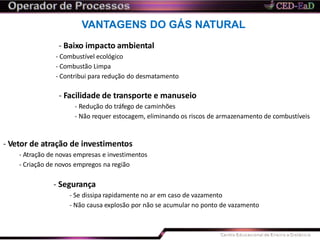

17. VANTAGENS DO GÁS NATURAL

18. VANTAGENS DO GÁS NATURAL
- Baixo impacto ambiental
- Combustível ecológico
- Combustão Limpa
- Contribui para redução do desmatamento
- Facilidade de transporte e manuseio
- Redução do tráfego de caminhões
- Não requer estocagem, eliminando os riscos de armazenamento de combustíveis
- Vetor de atração de investimentos
- Atração de novas empresas e investimentos
- Criação de novos empregos na região
- Segurança
- Se dissipa rapidamente no ar em caso de vazamento
- Não causa explosão por não se acumular no ponto de vazamento

19. DESVANTAGENS DO GÁS NATURAL

20. DESVANTAGENS DO GÁS NATURAL
-Combustível fóssil, fonte não renovável
- Se mau utilizado pode gerar:
- Asfixia
- Incêndio
- Explosão
-Pode se acumular na parte superior de locais fechados, dificultando a
percepção
-Se não existir ar suficiente durante a queima pode ser gerado o monóxido
de carbono (altamente tóxico)

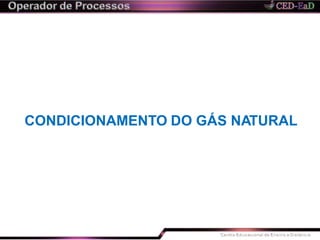

21. CONDICIONAMENTO DO GÁS NATURAL

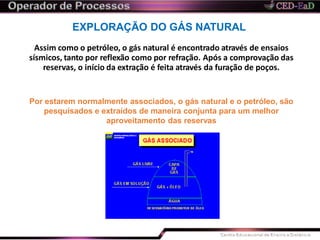

22. EXPLORAÇÃO DO GÁS NATURAL
Assim como o petróleo, o gás natural é encontrado através de ensaios
sísmicos, tanto por reflexão como por refração. Após a comprovação das
reservas, o início da extração é feita através da furação de poços.
Por estarem normalmente associados, o gás natural e o petróleo, são
pesquisados e extraídos de maneira conjunta para um melhor
aproveitamento das reservas

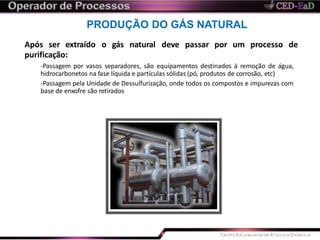

23. PRODUÇÃO DO GÁS NATURAL
Após ser extraído o gás natural deve passar por um processo de
purificação:
-Passagem por vasos separadores, são equipamentos destinados à remoção de água,
hidrocarbonetos na fase líquida e partículas sólidas (pó, produtos de corrosão, etc)
-Passagem pela Unidade de Dessulfurização, onde todos os compostos e impurezas com
base de enxofre são retirados

24. PRODUÇÃO DO GÁS NATURAL
Após o processo de purificação o gás
natural é dividido em duas parcelas que
serão utilizadas de maneira distinta:
-Uma parte do gás segue adiante no
processamento para que os devidos derivados
sejam separados (GLP, Gás Combustível, etc) e
transportados para a frente de consumo.
-Outra parte do gás retorna ao sistema e é
utilizado na própria produção, em processos
conhecidos como REINJEÇÃO e GAS LIFT, com
a principal função de aumentar a recuperação
de óleo dos reservatórios

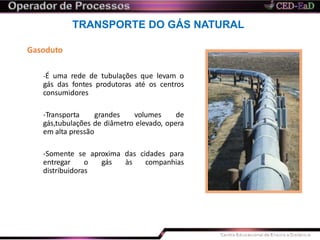

25. TRANSPORTE DO GÁS NATURAL
Gasoduto
-É uma rede de tubulações que levam o
gás das fontes produtoras até os centros
consumidores
-Transporta grandes volumes de
gás,tubulações de diâmetro elevado, opera
em alta pressão
-Somente se aproxima das cidades para
entregar o gás às companhias
distribuidoras

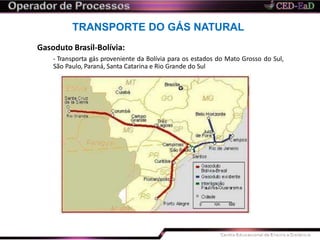

26. TRANSPORTE DO GÁS NATURAL
Gasoduto Brasil-Bolívia:
- Transporta gás proveniente da Bolívia para os estados do Mato Grosso do Sul,
São Paulo, Paraná, Santa Catarina e Rio Grande do Sul

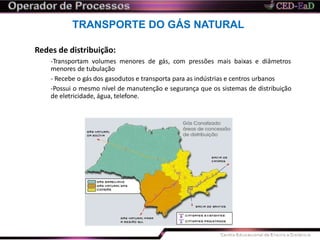

27. TRANSPORTE DO GÁS NATURAL
Redes de distribuição:
-Transportam volumes menores de gás, com pressões mais baixas e diâmetros
menores de tubulação
- Recebe o gás dos gasodutos e transporta para as indústrias e centros urbanos
-Possui o mesmo nível de manutenção e segurança que os sistemas de distribuição
de eletricidade, água, telefone.

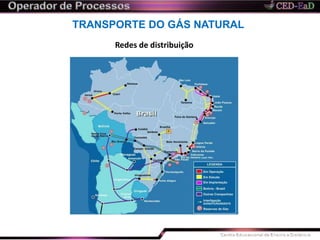

28. TRANSPORTE DO GÁS NATURAL
Redes de distribuição

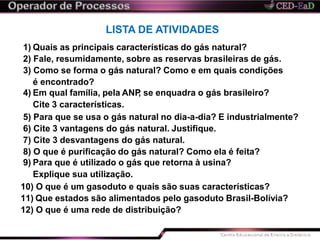

29. LISTA DE ATIVIDADES
1) Quais as principais características do gás natural?
2) Fale, resumidamente, sobre as reservas brasileiras de gás.
3) Como se forma o gás natural? Como e em quais condições
é encontrado?
4) Em qual família, pela ANP, se enquadra o gás brasileiro?
Cite 3 características.
5) Para que se usa o gás natural no dia-a-dia? E industrialmente?
6) Cite 3 vantagens do gás natural. Justifique.
7) Cite 3 desvantagens do gás natural.
8) O que é purificação do gás natural? Como ela é feita?
9) Para que é utilizado o gás que retorna à usina?
Explique sua utilização.
10) O que é um gasoduto e quais são suas características?
11) Que estados são alimentados pelo gasoduto Brasil-Bolívia?
12) O que é uma rede de distribuição?

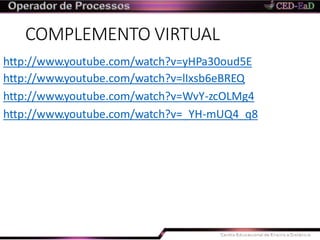

30. COMPLEMENTO VIRTUAL
