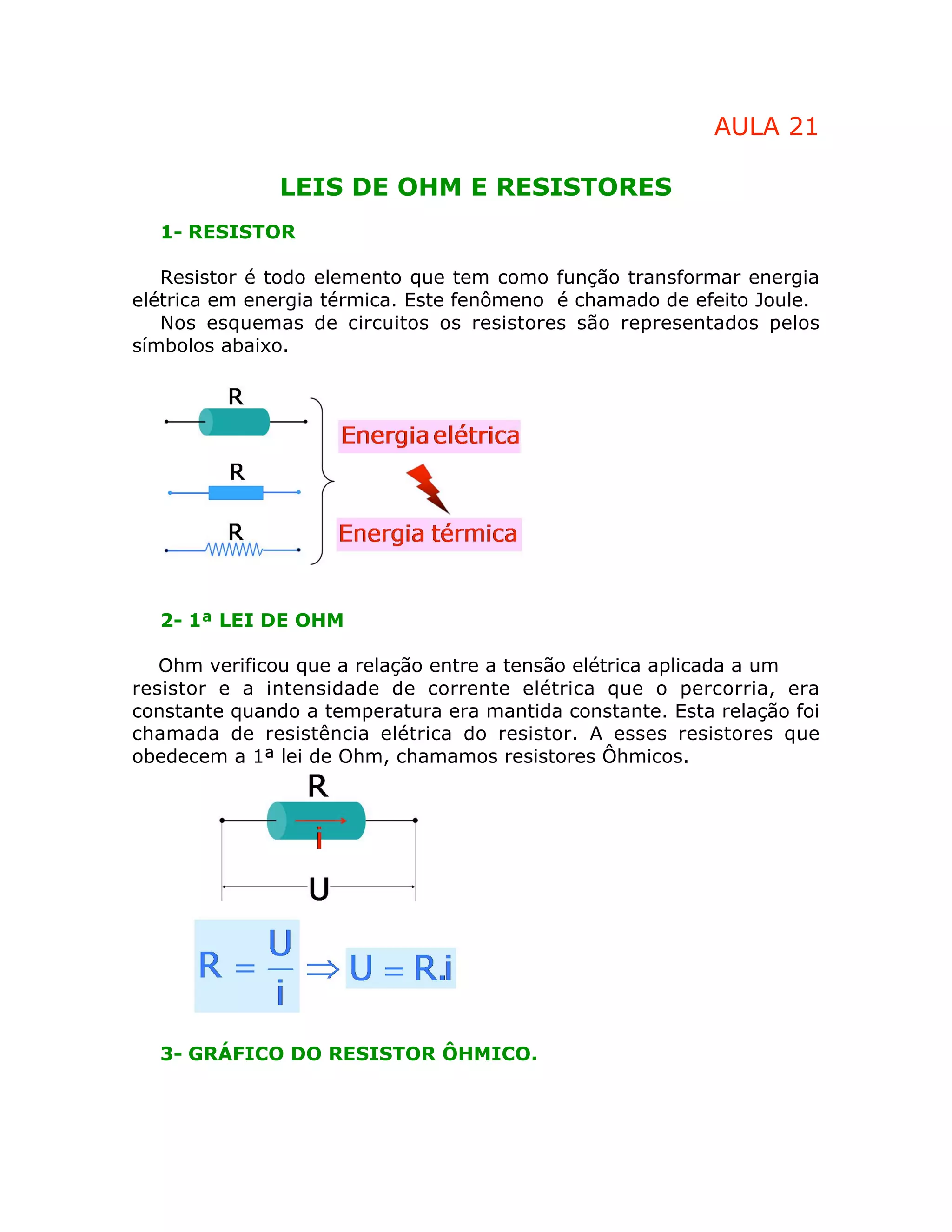

1. AULA 21
LEIS DE OHM E RESISTORES
1- RESISTOR
Resistor é todo elemento que tem como função transformar energia
elétrica em energia térmica. Este fenômeno é chamado de efeito Joule.
Nos esquemas de circuitos os resistores são representados pelos
símbolos abaixo.
2- 1ª LEI DE OHM
Ohm verificou que a relação entre a tensão elétrica aplicada a um
resistor e a intensidade de corrente elétrica que o percorria, era
constante quando a temperatura era mantida constante. Esta relação foi
chamada de resistência elétrica do resistor. A esses resistores que
obedecem a 1ª lei de Ohm, chamamos resistores Ôhmicos.
3- GRÁFICO DO RESISTOR ÔHMICO.

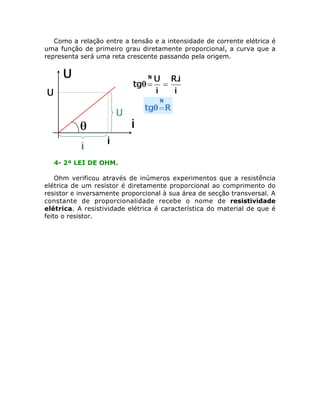

2. Como a relação entre a tensão e a intensidade de corrente elétrica é
uma função de primeiro grau diretamente proporcional, a curva que a
representa será uma reta crescente passando pela origem.
4- 2ª LEI DE OHM.
Ohm verificou através de inúmeros experimentos que a resistência
elétrica de um resistor é diretamente proporcional ao comprimento do
resistor e inversamente proporcional à sua área de secção transversal. A
constante de proporcionalidade recebe o nome de resistividade
elétrica. A resistividade elétrica é característica do material de que é
feito o resistor.

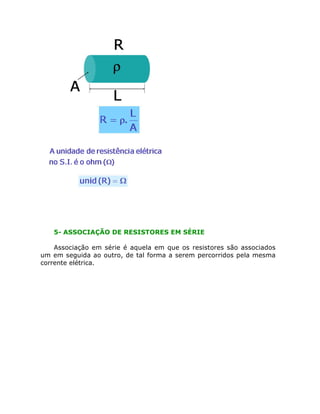

3. 5- ASSOCIAÇÃO DE RESISTORES EM SÉRIE
Associação em série é aquela em que os resistores são associados
um em seguida ao outro, de tal forma a serem percorridos pela mesma
corrente elétrica.

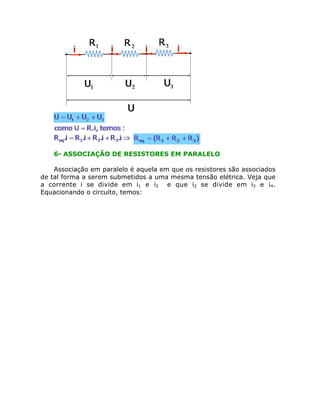

4. 6- ASSOCIAÇÃO DE RESISTORES EM PARALELO
Associação em paralelo é aquela em que os resistores são associados
de tal forma a serem submetidos a uma mesma tensão elétrica. Veja que
a corrente i se divide em i1 e i2 e que i2 se divide em i3 e i4.
Equacionando o circuito, temos:

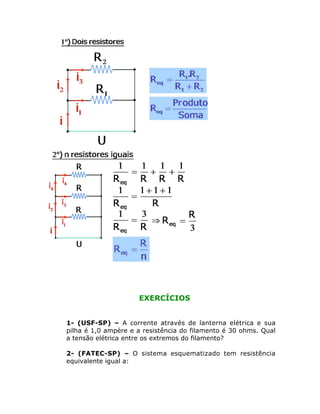

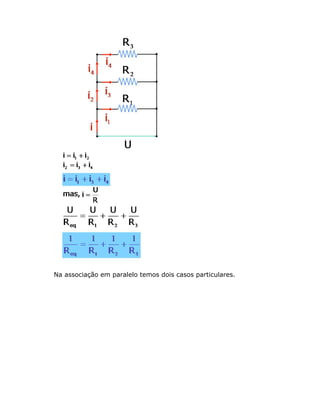

5. Na associação em paralelo temos dois casos particulares.

6. EXERCÍCIOS
1- (USF-SP) – A corrente através de lanterna elétrica e sua
pilha é 1,0 ampère e a resistência do filamento é 30 ohms. Qual
a tensão elétrica entre os extremos do filamento?

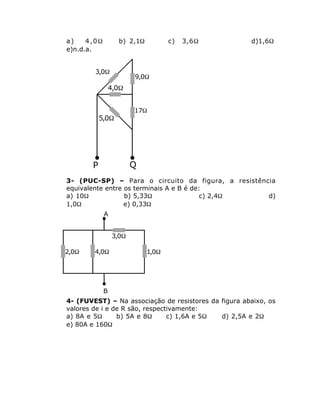

2- (FATEC-SP) – O sistema esquematizado tem resistência
equivalente igual a:

7. a) 4,0W b) 2,1W c) 3,6W d)1,6W
e)n.d.a.
3,0W
9,0W
4,0W
17W
5,0W
P Q
3- (PUC-SP) – Para o circuito da figura, a resistência
equivalente entre os terminais A e B é de:
a) 10W b) 5,33W c) 2,4W d)
1,0W e) 0,33W
A
3,0W
2,0W 4,0W 1,0W
B

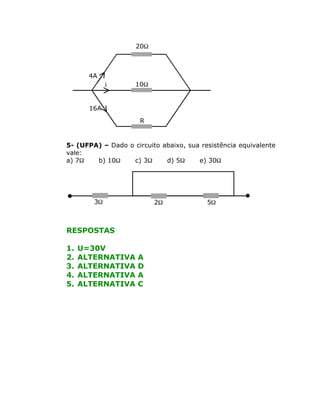

4- (FUVEST) – Na associação de resistores da figura abaixo, os
valores de i e de R são, respectivamente:
a) 8A e 5W b) 5A e 8W c) 1,6A e 5W d) 2,5A e 2W
e) 80A e 160W

8. 20W
4A
i 10W
16A
R
5- (UFPA) – Dado o circuito abaixo, sua resistência equivalente
vale:
a) 7W b) 10W c) 3W d) 5W e) 30W
3W 2W 5W
RESPOSTAS
1. U=30V
2. ALTERNATIVA A
3. ALTERNATIVA D
4. ALTERNATIVA A
5. ALTERNATIVA C
