1. LISTA DE EXERCÍCIOS OPTATIVA 2 – ELETRICIDADE E x e r c í c i o 6 No circuito fornecido, calcule a resistência equivalente da associação.
Desenhe passo-a-passo o circuito resultante:
Prof. Carlos E. VIANA
10Ω 10Ω
2o. Semestre de Tecnologia Mecânica – Ênfase em Mecatrônica
PARTE I – ASSOCIAÇÃO DE RESISTORES 8Ω
E x e r c í c i o 1 Na associação abaixo a tensão do resistor vale 18V e a tensão total 3Ω
nos dois resistores é de 48 V. Calcule:
I = 0,6 A E x e r c í c i o 7 Calcule a resistência equivalente do circuito abaixo:
a) A resistência R1;
b) A tensão no resistor R2; Dados:
R1 R4
c) A resistência R2. R1 R2
R1 = 2KΩ
E x e r c í c i o 2 Dois resistores R1 = 2 Ω e R2 = 6 Ω estão associados em série. A R2 = 2.000Ω
R R
corrente que passa pelos resistores é de 4 A . Faça o esquema e calcule: 3 6 R3 = 4 KΩ
a) Resistência equivalente; R4 = 1.000 Ω
b) A ddp em cada resistor; R5 = 2.000Ω
c) A ddp total; R2 R6
R6 = 1KΩ
d) A potência dissipada em cada resistor.
E x e r c í c i o 3 Você tem três resistores ligados em série. A resistência de cada um
E x e r c í c i o 8 Calcule a resistência equivalente da associação abaixo:
deles é de 3 Ω, 5 Ω e 2 Ω.
a) Desenhe estes três resistores "montados" em série em um circuito que esteja Dados:
ligado a uma bateria de 30 V. R1 R2 R1 = 4KΩ
b) Qual o valor da resistência total do circuito (devido aos três resistores) ? R2 = 2KΩ
c) Qual o valor da corrente elétrica que circula neste circuito ?
R R R3 = 5 KΩ
d) Qual o valor da corrente elétrica em cada um dos resistores ? 6 R7 3
R4 = 3.000 Ω
e) Calcule o valor da d.d.p. em cada um dos resistores.
f) Calcule o valor da potência elétrica dissipada em cada resistor. R5 = 1.000Ω
g) Calcule o valor da potência elétrica dissipada no circuito inteiro. R5 R4 R6 = 6KΩ
R7 = 8 KΩ
E x e r c í c i o 4 Dois resistores, R1 = 2 Ω e R2 = 6 Ω estão ligados em paralelo, e a
E x e r c í c i o 9 Quais são as características da tensão e corrente na associação em
ddp total vale 6 V. faça o esquema e calcule:
série de resistores?
a) A resistência equivalente;
b) A corrente total no circuito; E x e r c í c i o 1 0 Quais são as características da tensão e corrente na associação em
c) A corrente em cada resistor; paralelo de resistores?
d) A potência em cada resistor.
E x e r c í c i o 1 1 Dois resistores, cujas resistências são R e 4R, são submetidas,
separadamente, a uma mesma ddp igual a V e percorridos por correntes elétricas
E x e r c í c i o 5 Na associação da figura, a corrente que passa por R1 é de 3 A. respectivamente iguais a 2 x I e I / 2. A razão entre a potência dissipada pelo
Dados: R1 = 8 Ω e R2 = 12 Ω. Calcule: resistor de menor resistência e o de maior resistência é:
a) A resistência equivalente; R1 a) 8; b) 4; c) 2; d) 1/2; e) 1/8.
b) A corrente que passa por R2;
E x e r c í c i o 1 2 Um arame de resistência R é dividido em 6
partes iguais, que são mostradas na figura ao lado, A
R2 resistência dessa associação é:
a) 6 R; b) 2 R; c) R; d) R/2; e) R/3.
LISTA DE EXERCÍCIOS OPTATIVA 2 – ELETRICIDADE - 1 - LISTA DE EXERCÍCIOS OPTATIVA 2 – ELETRICIDADE - 2 -

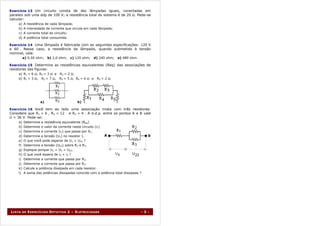

2. E x e r c í c i o 1 3 Um circuito consta de dez lâmpadas iguais, conectadas em
paralelo sob uma ddp de 100 V; a resistência total do sistema é de 20 Ω. Pede-se
calcular:
a) A resistência de cada lâmpada;
b) A intensidade de corrente que circula em cada lâmpada;
c) A corrente total do circuito;
d) A potência total consumida.
E x e r c í c i o 1 4 Uma lâmpada é fabricada com as seguintes especificações: 120 V
e 60 . Nesse caso, a resistência da lâmpada, quando submetida à tensão
nominal, vale:
a) 0,50 ohm; b) 2,0 ohm; c) 120 ohm; d) 240 ohm; e) 480 ohm.
E x e r c í c i o 1 5 Determine as resistências equivalentes (Req) das associações de
resistores das figuras:
a) R1 = 6 Ω, R2 = 3 Ω e R3 = 2 Ω;
b) R1 = 3 Ω, R2 = 7 Ω, R3 = 5 Ω, R4 = 6 Ω e R5 = 2 Ω.
a) b)
E x e r c í c i o 1 6 Você tem ao lado uma associação mista com três resistores.
Considere que R1 = 6 , R2 = 12 e R3 = 4 . A d.d.p. entre os pontos A e B vale
U = 36 V. Pede-se:
a) Determine a resistência equivalente (Req)
b) Determine o valor da corrente neste circuito (iT)
c) Determine a corrente (i1) que passa por R1.
d) Determine a tensão (U1) no resistor 1.
e) O que você pode esperar de U1 + U23 ?
f) Determine a tensão (U23) sobre R2 e R3.
g) Explique porque U2 = U3 = U23.
h) O que você espera de i2 + i3 ?
i) Determine a corrente que passa por R2.
j) Determine a corrente que passa por R3.
k) Calcule a potência dissipada em cada resistor.
l) A soma das potências dissipadas coincide com a potência total dissipada ?
LISTA DE EXERCÍCIOS OPTATIVA 2 – ELETRICIDADE - 3 -
