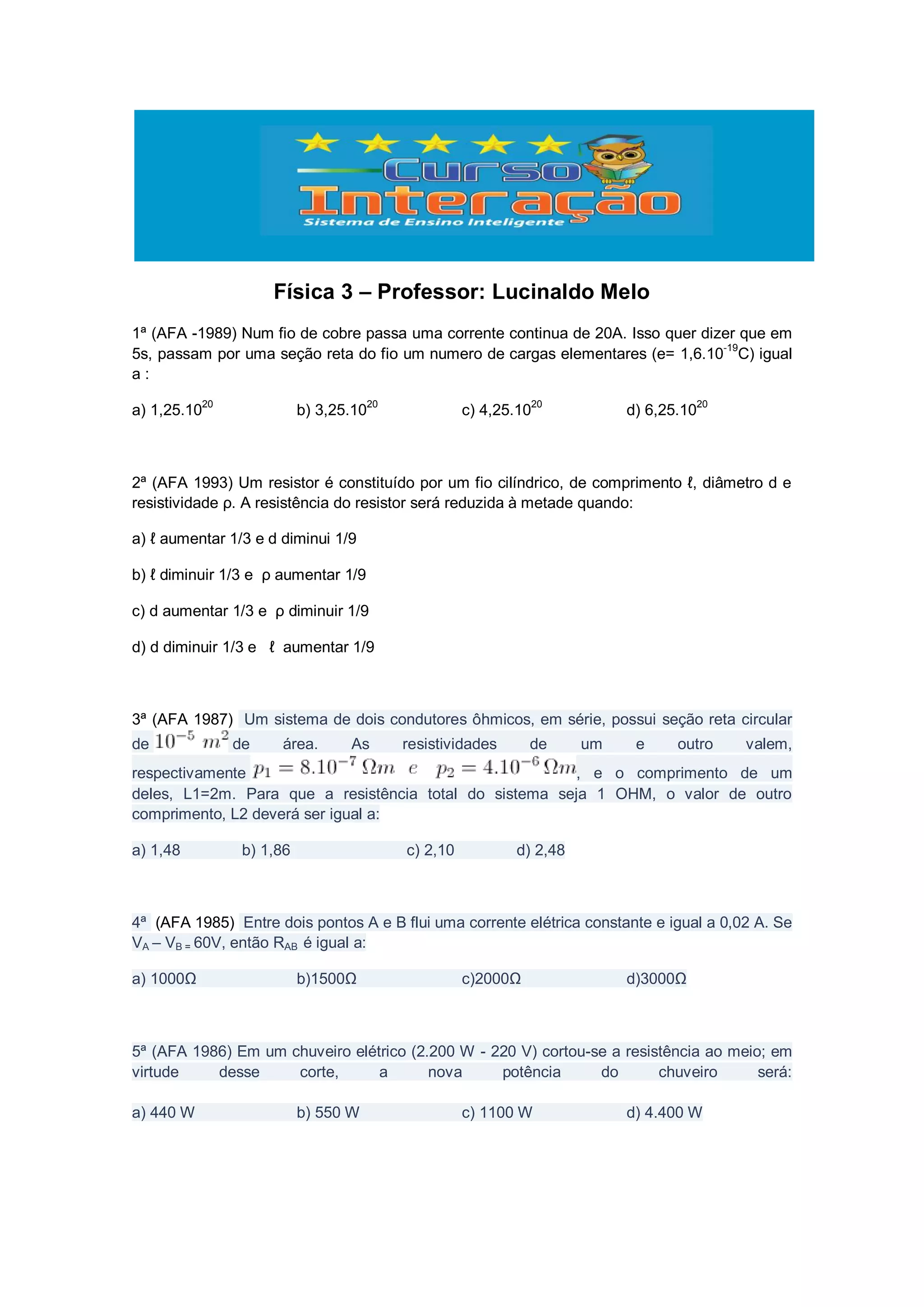

1. Física 3 – Professor: Lucinaldo Melo
1ª (AFA -1989) Num fio de cobre passa uma corrente continua de 20A. Isso quer dizer que em
-19
5s, passam por uma seção reta do fio um numero de cargas elementares (e= 1,6.10 C) igual
a:
a) 1,25.1020 b) 3,25.1020 c) 4,25.1020 d) 6,25.1020
2ª (AFA 1993) Um resistor é constituído por um fio cilíndrico, de comprimento ℓ, diâmetro d e
resistividade ρ. A resistência do resistor será reduzida à metade quando:
a) ℓ aumentar 1/3 e d diminui 1/9
b) ℓ diminuir 1/3 e ρ aumentar 1/9
c) d aumentar 1/3 e ρ diminuir 1/9
d) d diminuir 1/3 e ℓ aumentar 1/9
3ª (AFA 1987) Um sistema de dois condutores ôhmicos, em série, possui seção reta circular
de de área. As resistividades de um e outro valem,
respectivamente , e o comprimento de um
deles, L1=2m. Para que a resistência total do sistema seja 1 OHM, o valor de outro
comprimento, L2 deverá ser igual a:
a) 1,48 b) 1,86 c) 2,10 d) 2,48
4ª (AFA 1985) Entre dois pontos A e B flui uma corrente elétrica constante e igual a 0,02 A. Se
VA – VB = 60V, então RAB é igual a:
a) 1000Ω b)1500Ω c)2000Ω d)3000Ω
5ª (AFA 1986) Em um chuveiro elétrico (2.200 W - 220 V) cortou-se a resistência ao meio; em
virtude desse corte, a nova potência do chuveiro será:
a) 440 W b) 550 W c) 1100 W d) 4.400 W

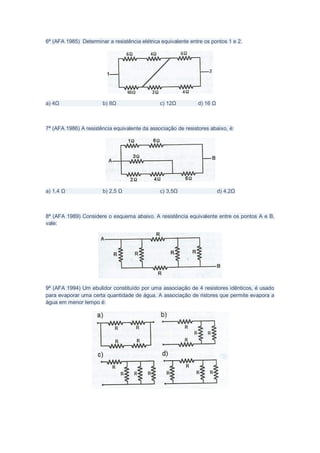

2. 6ª (AFA 1985) Determinar a resistência elétrica equivalente entre os pontos 1 e 2.
a) 4Ω b) 8Ω c) 12Ω d) 16 Ω
7ª (AFA 1986) A resistência equivalente da associação de resistores abaixo, é:
a) 1,4 Ω b) 2,5 Ω c) 3,5Ω d) 4,2Ω
8ª (AFA 1989) Considere o esquema abaixo. A resistência equivalente entre os pontos A e B,
vale:
9ª (AFA 1994) Um ebulidor constituído por uma associação de 4 resistores idênticos, é usado
para evaporar uma certa quantidade de água. A associação de ristores que permite evapora a
água em menor tempo é:

3. 10ª (EEAR 2003 - TURMA A) – Um chuveiro quando ligado à rede de 220 V exige uma
corrente igual a 11 A. A potência elétrica, em kW, desse chuveiro é
a) 0,20. b) 24,20. c) 20,00. d) 2,42.
11ª (EEAR 2003 - TURMA B) Um amperímetro precisa ser colocado em um determinado ponto
de um circuito, com o único objetivo de mostrar que está circulando corrente. Porém este
amperímetro tem uma resistência interna de 10  e a corrente máxima que ele suporta é de 2,0
A. Considerando que neste circula uma corrente de 12,0 A, o amperímetro deve ser ligado em:
a) série com um resistor de 2 .
b) série com um resistor de 20 .
c) paralelo com um resistor de 2.
d) paralelo com um resistor de 20 .
12ª (EEAR 2003 - TURMA B) Dentre as grandezas abaixo, aquela que deve ser motivo de
atenção por parte do consumidor, no momento de comprar um eletrodoméstico, para não ter
maiores gastos com o consumo de energia elétrica é:
a) o potencial elétrico. b)a potência elétrica.
b) a resistência elétrica. d) a corrente elétrica.
13ª (EEAR 2002 - TURMA A) Calcular, em watts, a potência total fornecida pela bateria.
Dado: o valor lido no amperímetro da figura é de 6 A.
a) 60
b) 120 R1
c) 180 30V 15 R2 R3
d) 240 A
14ª (EEAR 2002 - TURMA A) No circuito abaixo, qual a corrente, em miliamperes, que circula
no filamento indicado, se este possuir as seguintes características:  = 2  mm2/m; A = 1 mm2
e L = 10 m?
100 
+
12 V 20 
–
40 
filamento
a) 20 b) 40 c) 50 d) 100

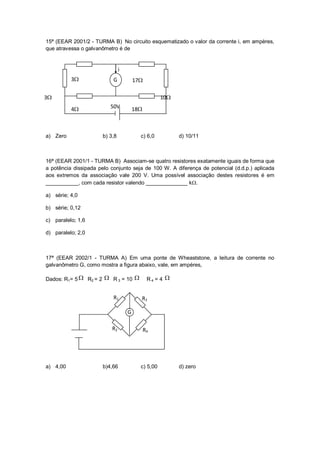

4. 15ª (EEAR 2001/2 - TURMA B) No circuito esquematizado o valor da corrente i, em ampères,
que atravessa o galvanômetro é de
i
3 G 17
3 10
4 50V 18
a) Zero b) 3,8 c) 6,0 d) 10/11
16ª (EEAR 2001/1 - TURMA B) Associam-se quatro resistores exatamente iguais de forma que
a potência dissipada pelo conjunto seja de 100 W. A diferença de potencial (d.d.p.) aplicada
aos extremos da associação vale 200 V. Uma possível associação destes resistores é em
___________, com cada resistor valendo ______________ k.
a) série; 4,0
b) série; 0,12
c) paralelo; 1,6
d) paralelo; 2,0
17ª (EEAR 2002/1 - TURMA A) Em uma ponte de Wheaststone, a leitura de corrente no
galvanômetro G, como mostra a figura abaixo, vale, em ampères,
Dados: R1= 5  R2 = 2  R 3 = 10  R4 = 4 
R1 R3
G
G
R2 R4
a) 4,00 b)4,66 c) 5,00 d) zero

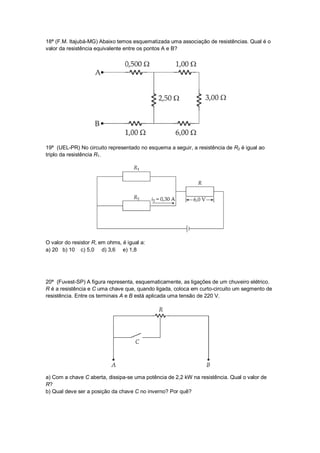

5. 18ª (F.M. Itajubá-MG) Abaixo temos esquematizada uma associação de resistências. Qual é o
valor da resistência equivalente entre os pontos A e B?
19ª (UEL-PR) No circuito representado no esquema a seguir, a resistência de R2 é igual ao
triplo da resistência R1.
O valor do resistor R, em ohms, é igual a:
a) 20 b) 10 c) 5,0 d) 3,6 e) 1,8
20ª (Fuvest-SP) A figura representa, esquematicamente, as ligações de um chuveiro elétrico.
R é a resistência e C uma chave que, quando ligada, coloca em curto-circuito um segmento de
resistência. Entre os terminais A e B está aplicada uma tensão de 220 V.
a) Com a chave C aberta, dissipa-se uma potência de 2,2 kW na resistência. Qual o valor de
R?
b) Qual deve ser a posição da chave C no inverno? Por quê?

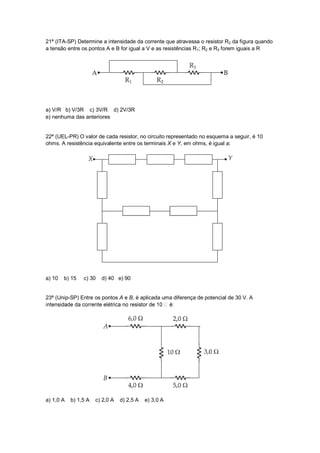

6. 21ª (ITA-SP) Determine a intensidade da corrente que atravessa o resistor R2 da figura quando
a tensão entre os pontos A e B for igual a V e as resistências R1; R2 e R3 forem iguais a R
a) V/R b) V/3R c) 3V/R d) 2V/3R
e) nenhuma das anteriores
22ª (UEL-PR) O valor de cada resistor, no circuito representado no esquema a seguir, é 10
ohms. A resistência equivalente entre os terminais X e Y, em ohms, é igual a:
a) 10 b) 15 c) 30 d) 40 e) 90
23ª (Unip-SP) Entre os pontos A e B, é aplicada uma diferença de potencial de 30 V. A
a) 1,0 A b) 1,5 A c) 2,0 A d) 2,5 A e) 3,0 A

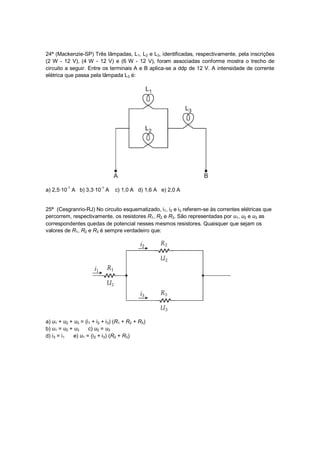

7. 24ª (Mackenzie-SP) Três lâmpadas, L1, L2 e L3, identificadas, respectivamente, pela inscrições
(2 W - 12 V), (4 W - 12 V) e (6 W - 12 V), foram associadas conforme mostra o trecho de
circuito a seguir. Entre os terminais A e B aplica-se a ddp de 12 V. A intensidade de corrente
elétrica que passa pela lâmpada L3 é:
a) 2,5∙10-1 A b) 3,3∙10-1 A c) 1,0 A d) 1,6 A e) 2,0 A
25ª (Cesgranrio-RJ) No circuito esquematizado, i1, i2 e i3 referem-se às correntes elétricas que
percorrem, respectivamente, os resistores R1, R2 e R3. São representadas por u1, u2 e u3 as
correspondentes quedas de potencial nesses mesmos resistores. Quaisquer que sejam os
valores de R1, R2 e R3 é sempre verdadeiro que:
a) u1 + u2 + u3 = (i1 + i2 + i3) (R1 + R2 + R3)
b) u1 = u2 + u3 c) u2 = u3
d) i3 = i1 e) u1 = (i2 + i3) (R2 + R3)

8. 26ª (Fuvest-SP) Considere um circuito formado por 4 resistores iguais, interligados por fios
perfeitamente condutores. Cada resistor tem resistência R e ocupa uma das arestas de um
cubo, como mostra a figura a seguir. Aplicando entre os pontos A e B uma diferença de
potencial V, a corrente que circulará entre A e B valerá:
a) 4V/R b) 2V/R c) V/R d) V/2R e) V/4R
27ª (Fuvest-SP) Dispondo de pedaços de fios e 3 resistores de mesma resistência, foram
montadas as conexões apresentadas abaixo. Dentre essas, aquela que apresenta a maior
resistência elétrica entre seus terminais é:
a)
b)
c)
d)
e)

9. 28ª (Vunesp-SP) Dentro de uma caixa com terminais A e B, existe uma associação de
resistores. A corrente que atravessa a caixa em função da tensão aplicada nos terminais A e B
é dada pela tabela.
V(V) I(A)
3 1
6 2
9 3
12 4
A caixa poderia conter:
29 ª (Mackenzie-SP) Entre os pontos A e B do trecho do circuito elétrico abaixo, a ddp é 80 V.
A potência dissipada pelo resistor de resistência 4  é:
a) 4 W b) 12 Wc) 18 W c) 27 W d) 36 W
30ª (ITA) Pretende-se determinar a resistência de uma lâmpada, cuja tensão nominal é de 120
volts, com um circuito no qual se pode medir simultaneamente a tensão aplicada à lâmpada e
a intensidade de corrente da mesma. Foram feitas duas medições: primeiro a 120 volts e
depois a 40 volts. Calculou-se a resistência da lâmpada aplicando-se a lei de Ohm e obteve-se
resistência sensivelmente maior para 120 volts. Pode-se afirmar que:
a) houve erro nas medidas, pois os resultados deveriam ser iguais;
b) houve um curto-circuito no filamento da lâmpada, diminuindo a resistência na 2ª medida;
c) a diferença decorre da desigualdade de temperaturas do filamento nas duas tensões;
d) o processo não serve para medir resistência;
e) n.d.a.
