1) A primeira lei de Ohm estabelece que a corrente elétrica é diretamente proporcional à diferença de potencial em um resistor; 2) A potência elétrica dissipada em um resistor é dada pelo produto da corrente elétrica pela diferença de potencial; 3) A energia elétrica dissipada em um resistor é igual à potência dissipada multiplicada pelo tempo.

1. Corrente elétrica
1ª e 2ª Lei de Ohm
Potência elétrica
Energia Dissipada
Profª: Fabiana de Sousa Santos Gonçalves

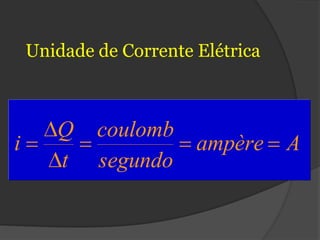

2. Unidade de Corrente Elétrica
Q coulomb
i ampère A
t segundo

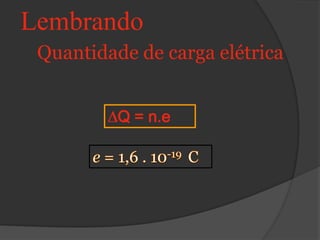

3. Lembrando
Quantidade de carga elétrica
Q = n.e

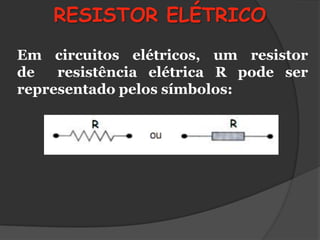

4. RESISTOR ELÉTRICO
Em circuitos elétricos, um resistor
de resistência elétrica R pode ser
representado pelos símbolos:

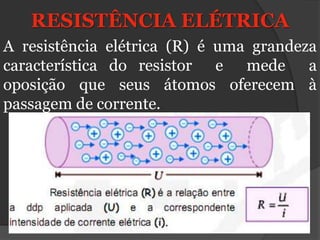

5. RESISTÊNCIA ELÉTRICA
A resistência elétrica (R) é uma grandeza
característica do resistor e mede a
oposição que seus átomos oferecem à
passagem de corrente.

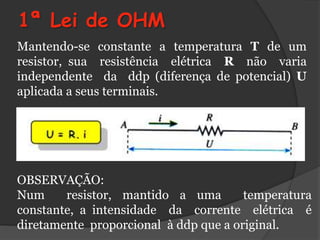

6. 1ª Lei de OHM
Mantendo-se constante a temperatura T de um
resistor, sua resistência elétrica R não varia
independente da ddp (diferença de potencial) U
aplicada a seus terminais.
OBSERVAÇÃO:
Num resistor, mantido a uma temperatura
constante, a intensidade da corrente elétrica é
diretamente proporcional à ddp que a original.

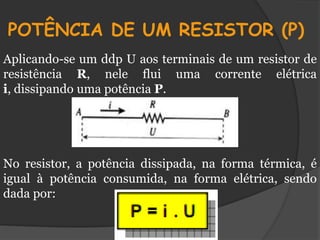

7. POTÊNCIA DE UM RESISTOR (P)
Aplicando-se um ddp U aos terminais de um resistor de
resistência R, nele flui uma corrente elétrica
i, dissipando uma potência P.
No resistor, a potência dissipada, na forma térmica, é
igual à potência consumida, na forma elétrica, sendo
dada por:

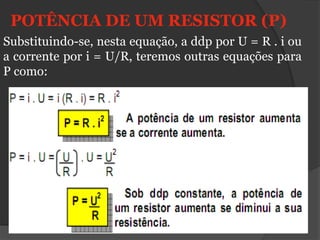

8. POTÊNCIA DE UM RESISTOR (P)
Substituindo-se, nesta equação, a ddp por U = R . i ou
a corrente por i = U/R, teremos outras equações para
P como:

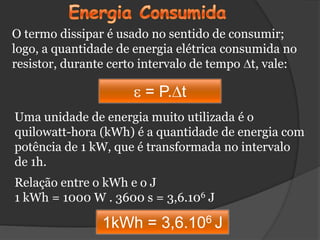

9. O termo dissipar é usado no sentido de consumir;
logo, a quantidade de energia elétrica consumida no
resistor, durante certo intervalo de tempo t, vale:
= P. t
Uma unidade de energia muito utilizada é o
quilowatt-hora (kWh) é a quantidade de energia com
potência de 1 kW, que é transformada no intervalo
de 1h.
Relação entre o kWh e o J
1 kWh = 1000 W . 3600 s = 3,6.106 J
1kWh = 3,6.106 J

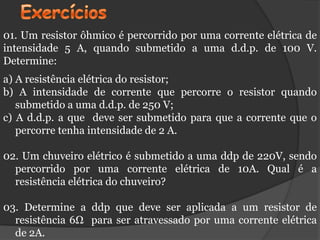

10. 01. Um resistor ôhmico é percorrido por uma corrente elétrica de
intensidade 5 A, quando submetido a uma d.d.p. de 100 V.
Determine:
a) A resistência elétrica do resistor;
b) A intensidade de corrente que percorre o resistor quando
submetido a uma d.d.p. de 250 V;
c) A d.d.p. a que deve ser submetido para que a corrente que o
percorre tenha intensidade de 2 A.
02. Um chuveiro elétrico é submetido a uma ddp de 220V, sendo
percorrido por uma corrente elétrica de 10A. Qual é a
resistência elétrica do chuveiro?
03. Determine a ddp que deve ser aplicada a um resistor de
resistência 6Ω para ser atravessado por uma corrente elétrica
de 2A.

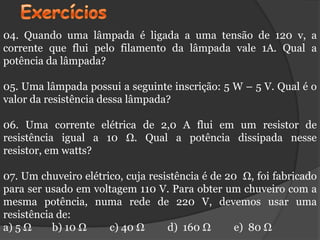

11. 04. Quando uma lâmpada é ligada a uma tensão de 120 v, a
corrente que flui pelo filamento da lâmpada vale 1A. Qual a
potência da lâmpada?
05. Uma lâmpada possui a seguinte inscrição: 5 W – 5 V. Qual é o
valor da resistência dessa lâmpada?
06. Uma corrente elétrica de 2,0 A flui em um resistor de
resistência igual a 10 Ω. Qual a potência dissipada nesse
resistor, em watts?
07. Um chuveiro elétrico, cuja resistência é de 20 Ω, foi fabricado
para ser usado em voltagem 110 V. Para obter um chuveiro com a
mesma potência, numa rede de 220 V, devemos usar uma
resistência de:
a) 5 Ω b) 10 Ω c) 40 Ω d) 160 Ω e) 80 Ω

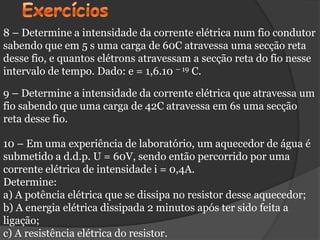

12. 8 – Determine a intensidade da corrente elétrica num fio condutor
sabendo que em 5 s uma carga de 60C atravessa uma secção reta
desse fio, e quantos elétrons atravessam a secção reta do fio nesse
intervalo de tempo. Dado: e = 1,6.10 – 19 C.
9 – Determine a intensidade da corrente elétrica que atravessa um
fio sabendo que uma carga de 42C atravessa em 6s uma secção
reta desse fio.
10 – Em uma experiência de laboratório, um aquecedor de água é
submetido a d.d.p. U = 60V, sendo então percorrido por uma
corrente elétrica de intensidade i = 0,4A.
Determine:
a) A potência elétrica que se dissipa no resistor desse aquecedor;
b) A energia elétrica dissipada 2 minutos após ter sido feita a
ligação;
c) A resistência elétrica do resistor.

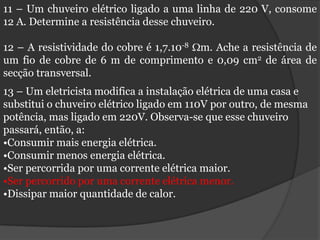

13. 11 – Um chuveiro elétrico ligado a uma linha de 220 V, consome
12 A. Determine a resistência desse chuveiro.
12 – A resistividade do cobre é 1,7.10-8 m. Ache a resistência de
um fio de cobre de 6 m de comprimento e 0,09 cm2 de área de
secção transversal.
13 – Um eletricista modifica a instalação elétrica de uma casa e
substitui o chuveiro elétrico ligado em 110V por outro, de mesma
potência, mas ligado em 220V. Observa-se que esse chuveiro
passará, então, a:
•Consumir mais energia elétrica.
•Consumir menos energia elétrica.
•Ser percorrida por uma corrente elétrica maior.
•Ser percorrido por uma corrente elétrica menor.
•Dissipar maior quantidade de calor.

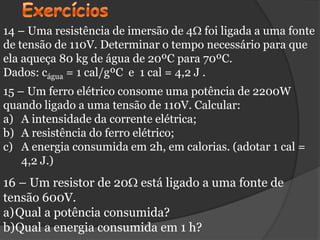

14. 14 – Uma resistência de imersão de 4 foi ligada a uma fonte
de tensão de 110V. Determinar o tempo necessário para que
ela aqueça 80 kg de água de 20ºC para 70ºC.
Dados: cágua = 1 cal/gºC e 1 cal = 4,2 J .
15 – Um ferro elétrico consome uma potência de 2200W
quando ligado a uma tensão de 110V. Calcular:
a) A intensidade da corrente elétrica;
b) A resistência do ferro elétrico;
c) A energia consumida em 2h, em calorias. (adotar 1 cal =
4,2 J.)
16 – Um resistor de 20 está ligado a uma fonte de
tensão 600V.
a)Qual a potência consumida?
b)Qual a energia consumida em 1 h?
