1. Colégio Estadual Dom Helder Câmara
ELETRICIDADE
ELETRODINÂMICA
Resistores
Leis de Ohm
Física - 3º Ano – Prof.(a) Cristiane
2013

2. RESISTOR ELÉTRICO

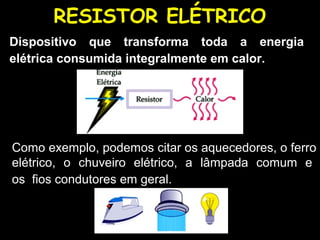

Dispositivo que transforma toda a energia
elétrica consumida integralmente em calor.
Como exemplo, podemos citar os aquecedores, o ferro
elétrico, o chuveiro elétrico, a lâmpada comum e
os fios condutores em geral.

3. RESISTOR ELÉTRICO

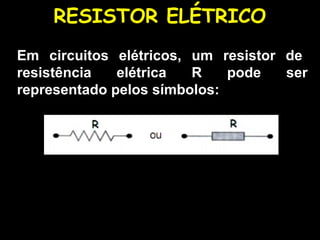

Em circuitos elétricos, um resistor de
resistência elétrica R pode ser
representado pelos símbolos:

4. RESISTÊNCIA ELÉTRICA
A resistência elétrica (R) é uma grandeza
característica do resistor e mede a oposição
que seus átomos oferecem à passagem de
corrente.

5. RESISTÊNCIA ELÉTRICA
IMPORTANTE:
Quanto maior a resistência elétrica R de um
resistor, menor é a corrente elétrica i que o
atravessa.
UNIDADES:

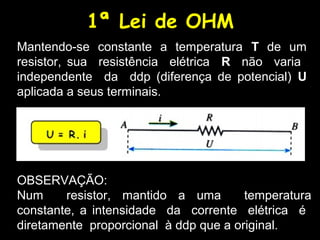

6. 1ª Lei de OHM
Mantendo-se constante a temperatura T de um
resistor, sua resistência elétrica R não varia
independente da ddp (diferença de potencial) U
aplicada a seus terminais.
OBSERVAÇÃO:
Num resistor, mantido a uma temperatura
constante, a intensidade da corrente elétrica é
diretamente proporcional à ddp que a original.

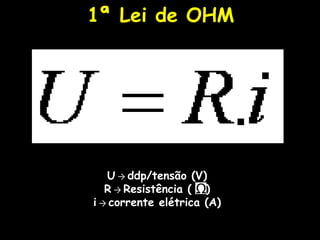

7. 1ª Lei de OHM
U → ddp/tensão (V)
R → Resistência ( )
i → corrente elétrica (A)

8. Resistor ôhmico Resistor não ôhmico

9. Exercícios
01. Um resistor ôhmico é percorrido por uma corrente elétrica de
intensidade 5 A, quando submetido a uma d.d.p. de 100 V.
Determine:
a) A resistência elétrica do resistor;
b) A intensidade de corrente que percorre o resistor quando
submetido a uma d.d.p. de 250 V;
c) A d.d.p. a que deve ser submetido para que a corrente que o
percorre tenha intensidade de 2 A.
02. Um chuveiro elétrico é submetido a uma ddp de 220V, sendo
percorrido por uma corrente elétrica de 10A. Qual é a
resistência elétrica do chuveiro?
03. Determine a ddp que deve ser aplicada a um resistor de
resistência 6Ω para ser atravessado por uma corrente elétrica
de 2A.

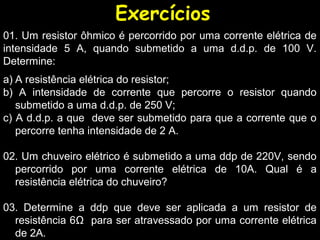

10. Exercícios
01. Um resistor ôhmico é percorrido por uma corrente elétrica de
intensidade 5 A, quando submetido a uma d.d.p. de 100 V.
Determine:
a) A resistência elétrica do resistor;
b) A intensidade de corrente que percorre o resistor quando
submetido a uma d.d.p. de 250 V;
c) A d.d.p. a que deve ser submetido para que a corrente que o
percorre tenha intensidade de 2 A.
02. Um chuveiro elétrico é submetido a uma ddp de 220V, sendo
percorrido por uma corrente elétrica de 10A. Qual é a
resistência elétrica do chuveiro?
03. Determine a ddp que deve ser aplicada a um resistor de
resistência 6Ω para ser atravessado por uma corrente elétrica
de 2A.
