- 1. ELETRICIDADE ELETRODINÂMICA Resistores Leis de Ohm Física- 3º Ano – Prof.(a) Cristiane 2015 Colégio Estadual Dom Helder Câmara

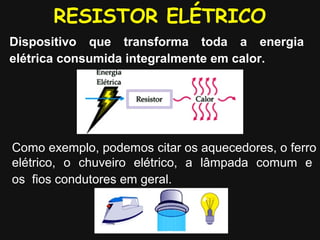

- 2. RESISTOR ELÉTRICO Dispositivo quetransforma toda a energia elétrica consumida integralmente em calor. Como exemplo, podemos citar os aquecedores, o ferro elétrico, o chuveiro elétrico, a lâmpada comum e os fios condutores em geral.

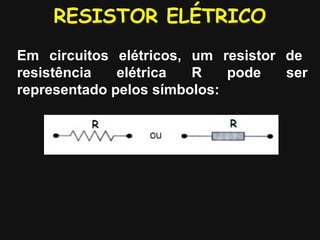

- 3. RESISTOR ELÉTRICO Em circuitoselétricos, um resistor de resistência elétrica R pode ser representado pelos símbolos:

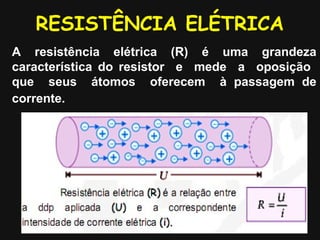

- 4. RESISTÊNCIA ELÉTRICA A resistênciaelétrica (R) é uma grandeza característica do resistor e mede a oposição que seus átomos oferecem à passagem de corrente.

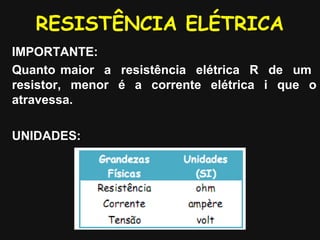

- 5. RESISTÊNCIA ELÉTRICA IMPORTANTE: Quanto maiora resistência elétrica R de um resistor, menor é a corrente elétrica i que o atravessa. UNIDADES:
- 6. 1ª Lei deOHM Mantendo-se constante a temperatura T de um resistor, sua resistência elétrica R não varia independente da ddp (diferença de potencial) U aplicada a seus terminais. OBSERVAÇÃO: Num resistor, mantido a uma temperatura constante, a intensidade da corrente elétrica é diretamente proporcional à ddp que a original.
- 7. 1ª Lei deOHM U → ddp/tensão (V) R → Resistência ( ) i → corrente elétrica (A)

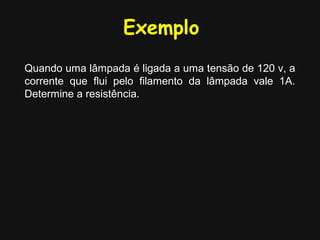

- 8. Exemplo Quando uma lâmpadaé ligada a uma tensão de 120 v, a corrente que flui pelo filamento da lâmpada vale 1A. Determine a resistência.

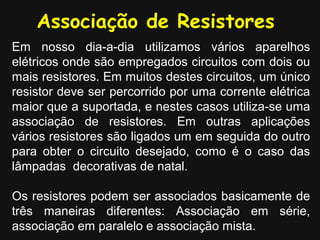

- 9. Em nosso dia-a-diautilizamos vários aparelhos elétricos onde são empregados circuitos com dois ou mais resistores. Em muitos destes circuitos, um único resistor deve ser percorrido por uma corrente elétrica maior que a suportada, e nestes casos utiliza-se uma associação de resistores. Em outras aplicações vários resistores são ligados um em seguida do outro para obter o circuito desejado, como é o caso das lâmpadas decorativas de natal. Os resistores podem ser associados basicamente de três maneiras diferentes: Associação em série, associação em paralelo e associação mista. Associação de Resistores
- 10. Um grupo deresistores está associado em série quando estiverem ligados de tal forma que sejam percorridos pela mesma corrente elétrica. Resistores em Série i1 = i2 = i é constante

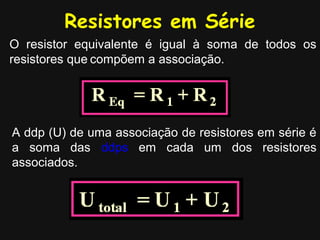

- 11. Resistores em Série Oresistor equivalente é igual à soma de todos os resistores que compõem a associação. A ddp (U) de uma associação de resistores em série é a soma das ddps em cada um dos resistores associados.

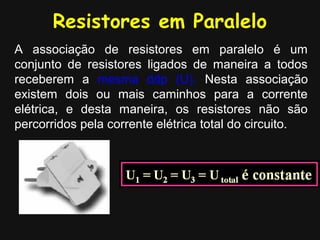

- 12. Resistores em Paralelo Aassociação de resistores em paralelo é um conjunto de resistores ligados de maneira a todos receberem a mesma ddp (U). Nesta associação existem dois ou mais caminhos para a corrente elétrica, e desta maneira, os resistores não são percorridos pela corrente elétrica total do circuito.
- 13. Resistores em Paralelo Acorrente, em uma associação de resistores em paralelo, é a soma das correntes nos resistores associados.

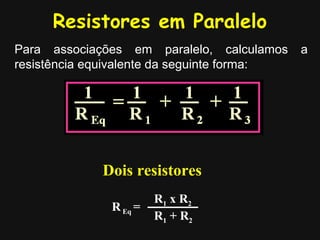

- 14. Resistores em Paralelo Paraassociações em paralelo, calculamos a resistência equivalente da seguinte forma: Dois resistores R1 x R2 R1 + R2 REq =

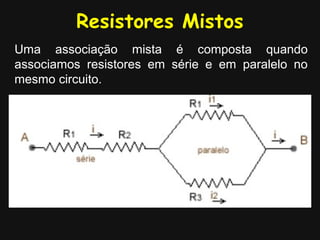

- 15. Resistores Mistos Uma associaçãomista é composta quando associamos resistores em série e em paralelo no mesmo circuito.

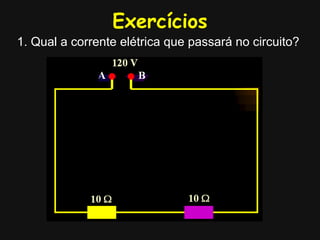

- 16. Exercícios 1. Qual acorrente elétrica que passará no circuito?

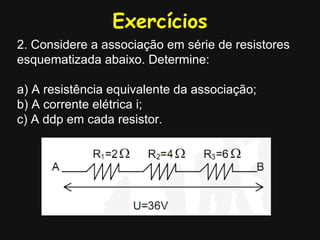

- 17. Exercícios 2. Considere aassociação em série de resistores esquematizada abaixo. Determine: a) A resistência equivalente da associação; b) A corrente elétrica i; c) A ddp em cada resistor.

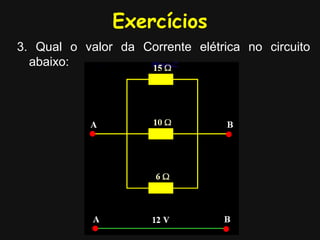

- 18. Exercícios 3. Qual ovalor da Corrente elétrica no circuito abaixo:
