Este documento descreve o ensaio de compactação Proctor, que determina a relação entre o teor de umidade e a massa específica aparente seca de um solo quando compactado. O ensaio é realizado variando a umidade da amostra de solo e medindo a massa específica resultante para cada nível de umidade, permitindo identificar a umidade ótima que produz a maior massa específica. O documento detalha os procedimentos e cálculos necessários para realizar o ensaio.

1. GRUPO 3
DELCIMAR D. VIEIRA
EZEQUIEL B. FERREIRA
GUILHERME A. C. C. DA CRUZ
RANIEL LINO DOS SANTOS

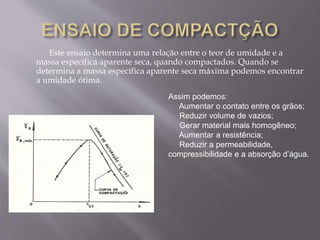

3. Este ensaio determina uma relação entre o teor de umidade e a
massa específica aparente seca, quando compactados. Quando se
determina a massa específica aparente seca máxima podemos encontrar
a umidade ótima.
Assim podemos:
Aumentar o contato entre os grãos;
Reduzir volume de vazios;
Gerar material mais homogêneo;
Aumentar a resistência;
Reduzir a permeabilidade,
compressibilidade e a absorção d’água.

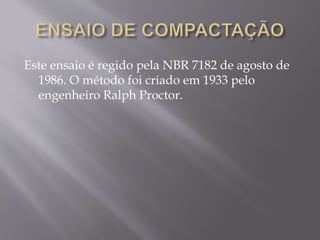

4. Este ensaio é regido pela NBR 7182 de agosto de
1986. O método foi criado em 1933 pelo
engenheiro Ralph Proctor.

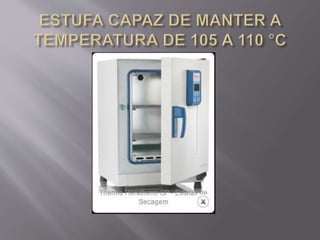

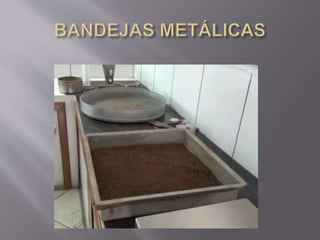

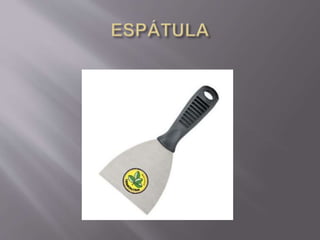

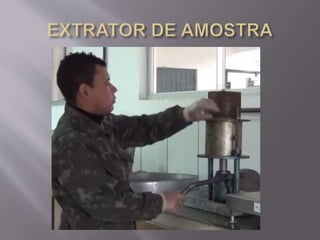

5. É necessário materiais e métodos específicos para
o ensaio de compactação.

22. A REALIZAÇÃO DO ENSAIO É FEITO A
PARTIR DE UMA AMOSTRA DO SOLO A
SER ULTILIZADO NA OBRA.
PRIMEIRO DEVE-SE RETIRAR TODA A
ÁGUA DA AMOSTRA.
VERIFICAR SE A AMOSTRA PASSA
INTEGRALMENTE NA PENEIRA 4,8 mm
SE APRESENTAR AMOSTRAS RETIDA NA
PENEIRA DE 4,8 mm, PASSAR A MESMA NA
PENEIRA DE 19 mm, TENTANDO
DESMANCHAR OS TORRÕES

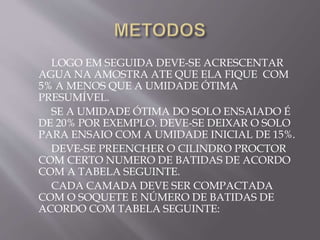

23. LOGO EM SEGUIDA DEVE-SE ACRESCENTAR
AGUA NA AMOSTRA ATE QUE ELA FIQUE COM
5% A MENOS QUE A UMIDADE ÓTIMA
PRESUMÍVEL.
SE A UMIDADE ÓTIMA DO SOLO ENSAIADO É
DE 20% POR EXEMPLO. DEVE-SE DEIXAR O SOLO
PARA ENSAIO COM A UMIDADE INICIAL DE 15%.

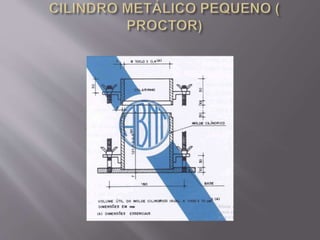

DEVE-SE PREENCHER O CILINDRO PROCTOR
COM CERTO NUMERO DE BATIDAS DE ACORDO

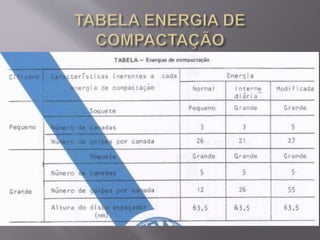

COM A TABELA SEGUINTE.

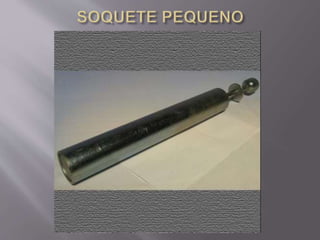

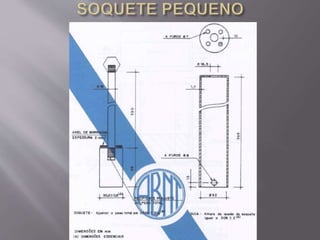

CADA CAMADA DEVE SER COMPACTADA
COM O SOQUETE E NÚMERO DE BATIDAS DE
ACORDO COM TABELA SEGUINTE:

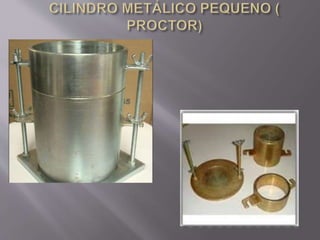

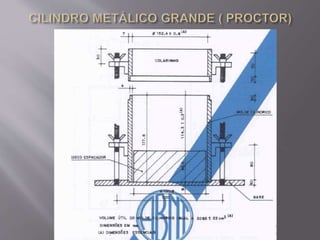

25.  AFIXAR O MOLDE CILINDRICO
NA BASE
 AFIXAR O COLARINHO AO
MOLDE CILINDRICO
 PODE-SE USAR VASELINA
PARA QUE FIQUE FÁCIL A
RETIRADA DO COLARINHO AO
FINAL
 PREENCHER COM A PRIMEIRA
CAMADA

26.  UTILIZAR O SOQUETE E NUMEROS DE
BATIDAS. DEVE-SE LEVANTAR O CILINDRO DO
SOQUETE E DEIXAR O PRÓPRIO PESO, FAZER A
COMPACTAÇÃO, INICIANDO PELAS
LATERAIS EM FORMA DE CIRCULO E
POSTERIORMENTE NO MEIO, ASSIM
COMPACTANDO TODA A
SUPERFICIE VISÍVEL.
 EFETUAR A COMPACTAÇÃO
DA PROXIMA CAMADA E
SUCESSIVAMENTE AS TRES
PROXIMAS.

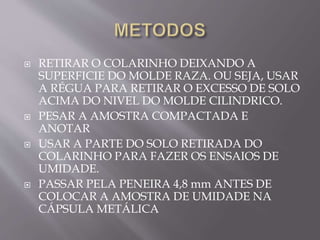

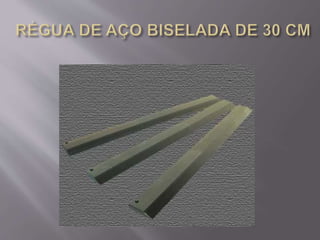

27.  RETIRAR O COLARINHO DEIXANDO A
SUPERFICIE DO MOLDE RAZA. OU SEJA, USAR
A RÉGUA PARA RETIRAR O EXCESSO DE SOLO
ACIMA DO NIVEL DO MOLDE CILINDRICO.

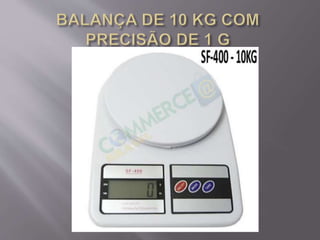

 PESAR A AMOSTRA COMPACTADA E
ANOTAR
 USAR A PARTE DO SOLO RETIRADA DO
COLARINHO PARA FAZER OS ENSAIOS DE
UMIDADE.
 PASSAR PELA PENEIRA 4,8 mm ANTES DE
COLOCAR A AMOSTRA DE UMIDADE NA
CÁPSULA METÁLICA

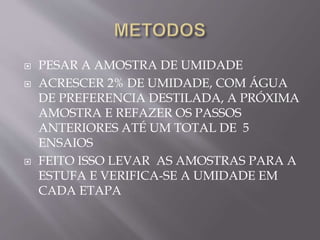

28.  PESAR A AMOSTRA DE UMIDADE
 ACRESCER 2% DE UMIDADE, COM ÁGUA
DE PREFERENCIA DESTILADA, A PRÓXIMA
AMOSTRA E REFAZER OS PASSOS
ANTERIORES ATÉ UM TOTAL DE 5
ENSAIOS
 FEITO ISSO LEVAR AS AMOSTRAS PARA A
ESTUFA E VERIFICA-SE A UMIDADE EM
CADA ETAPA

29. APÓS TER COLHIDO AS INFORMAÇÕES
USAR OS DADOS PARA DERTERMINAR A
MASSA ESPECIFICA APARENTE SECA.
Ys = Massa específica aparente seca ( g/cm³);
Ph = Peso úmido do solo compactado ( g );
V = Volume útil do molde cilíndrico ( cm³ );
h = Teor de umidade do solo compactado ( %).

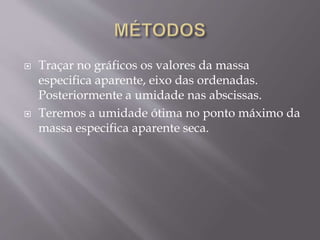

30.  Traçar no gráficos os valores da massa
especifica aparente, eixo das ordenadas.
Posteriormente a umidade nas abscissas.
 Teremos a umidade ótima no ponto máximo da
massa especifica aparente seca.

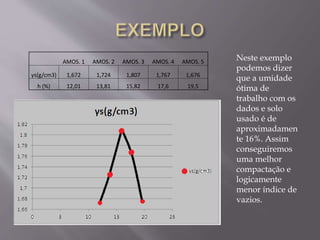

31. AMOS. 1 AMOS. 2 AMOS. 3 AMOS. 4 AMOS. 5
γs(g/cm3) 1,672 1,724 1,807 1,767 1,676
h (%) 12,01 13,81 15,82 17,6 19,5
Neste exemplo
podemos dizer
que a umidade
ótima de
trabalho com os
dados e solo
usado é de
aproximadamen
te 16%. Assim
conseguiremos
uma melhor
compactação e
logicamente
menor índice de
vazios.

32. FIM !!
