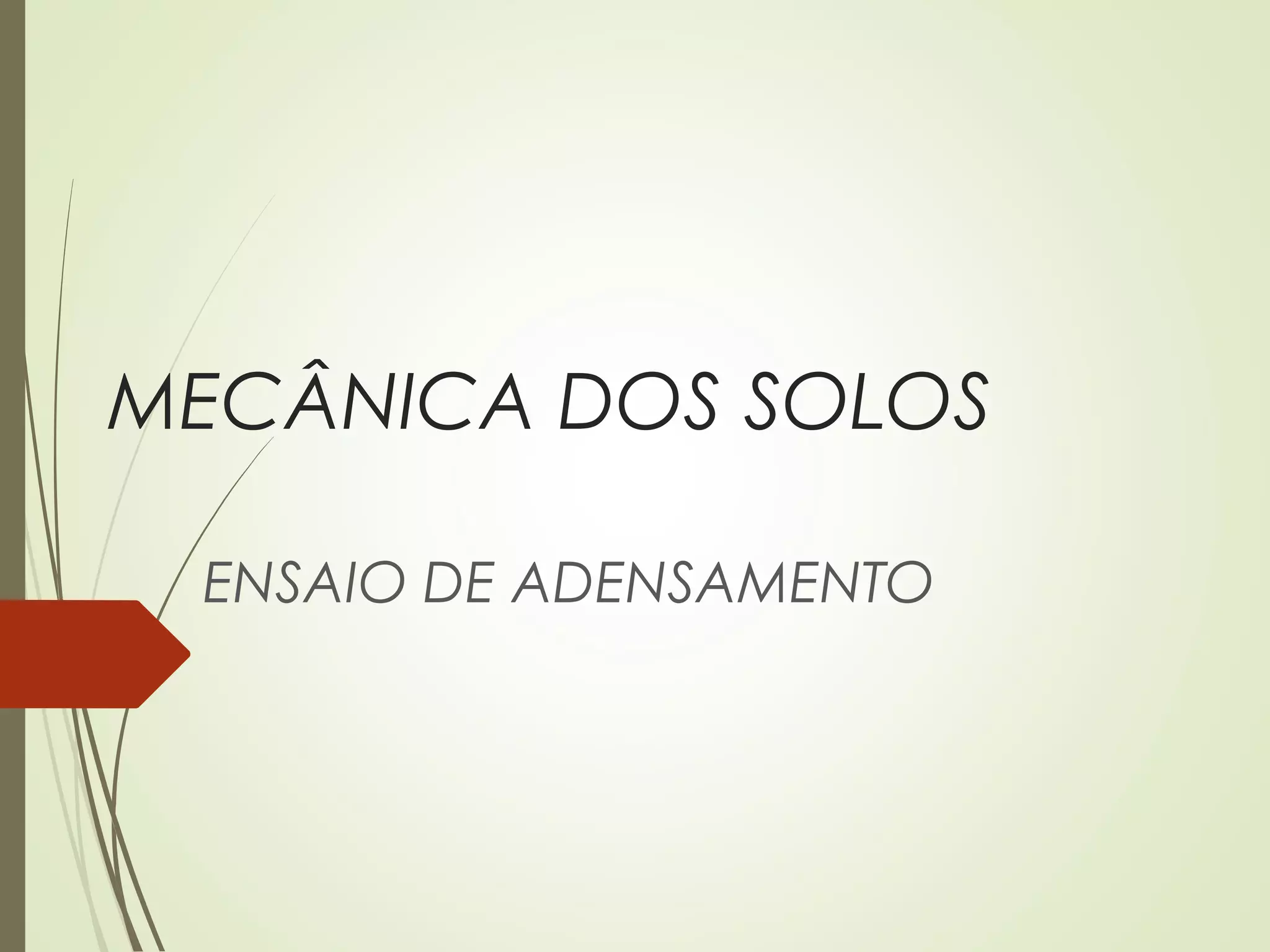

MECÂNICA DOS SOLOS
ENSAIO DE ADENSAMENTO

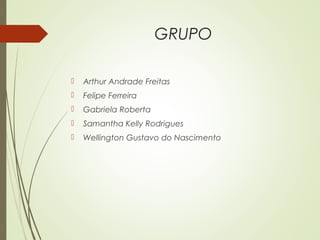

GRUPO
 Arthur Andrade Freitas
 Felipe Ferreira
 Gabriela Roberta
 Samantha Kelly Rodrigues
 Wellington Gustavo do Nascimento

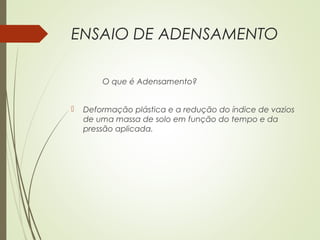

ENSAIO DE ADENSAMENTO
O que é Adensamento?
 Deformação plástica e a redução do índice de vazios
de uma massa de solo em função do tempo e da
pressão aplicada.

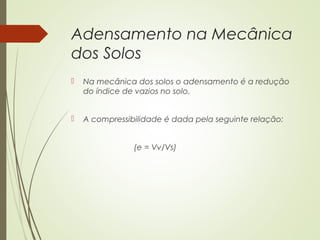

Adensamento na Mecânica
dos Solos
 Na mecânica dos solos o adensamento é a redução
do índice de vazios no solo.
 A compressibilidade é dada pela seguinte relação:
(e = Vv/Vs)

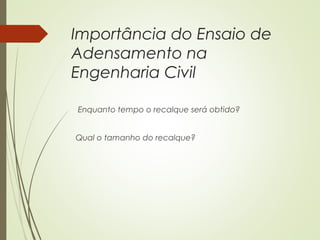

Importância do Ensaio de
Adensamento na
Engenharia Civil
Enquanto tempo o recalque será obtido?
Qual o tamanho do recalque?

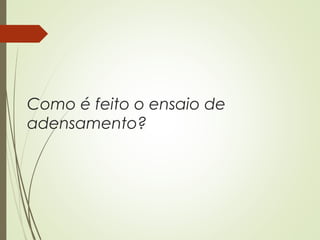

Como é feito o ensaio de
adensamento?

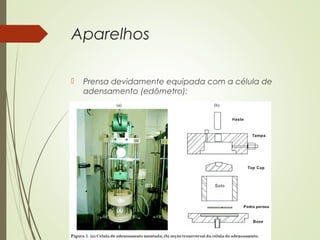

Aparelhos

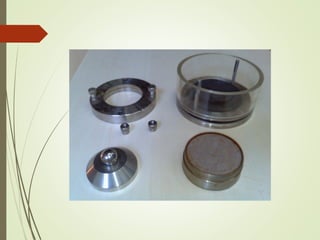

 Prensa devidamente equipada com a célula de
adensamento (edômetro):

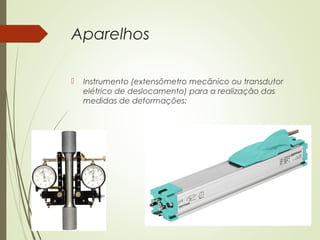

Aparelhos
 Instrumento (extensômetro mecânico ou transdutor
elétrico de deslocamento) para a realização das
medidas de deformações:

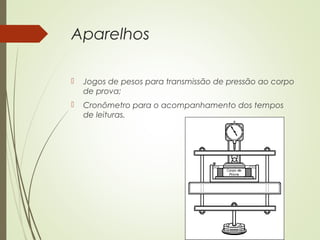

Aparelhos
 Jogos de pesos para transmissão de pressão ao corpo
de prova;
 Cronômetro para o acompanhamento dos tempos
de leituras.

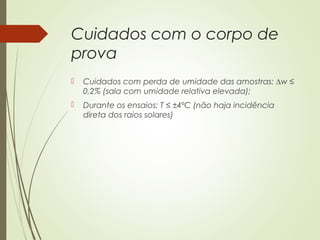

Cuidados com o corpo de
prova
 Cuidados com perda de umidade das amostras: ∆w ≤
0,2% (sala com umidade relativa elevada);
 Durante os ensaios: T ≤ ±4ºC (não haja incidência
direta dos raios solares)

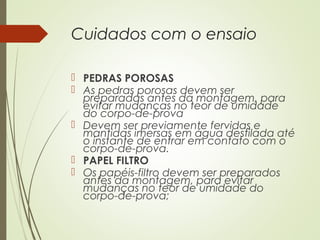

Cuidados com o ensaio

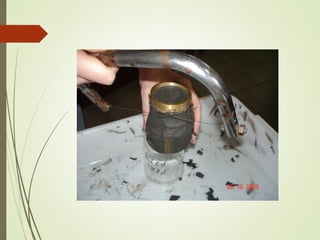

 PEDRAS POROSAS
 As pedras porosas devem ser
preparadas antes da montagem, para
evitar mudanças no teor de umidade
do corpo-de-prova
 Devem ser previamente fervidas e
mantidas imersas em água destilada até
o instante de entrar em contato com o
corpo-de-prova.
 PAPEL FILTRO
 Os papéis-filtro devem ser preparados
antes da montagem, para evitar
mudanças no teor de umidade do
corpo-de-prova;

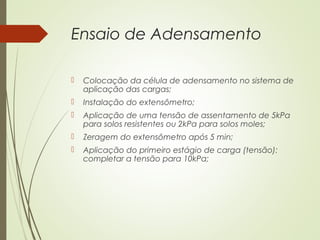

Ensaio de Adensamento
 Colocação da célula de adensamento no sistema de
aplicação das cargas;
 Instalação do extensômetro;
 Aplicação de uma tensão de assentamento de 5kPa
para solos resistentes ou 2kPa para solos moles;
 Zeragem do extensômetro após 5 min;
 Aplicação do primeiro estágio de carga (tensão):
completar a tensão para 10kPa;

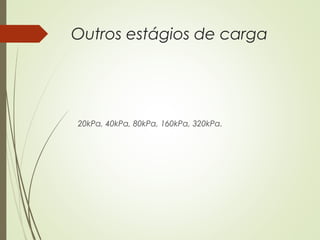

Outros estágios de carga
20kPa, 40kPa, 80kPa, 160kPa, 320kPa.

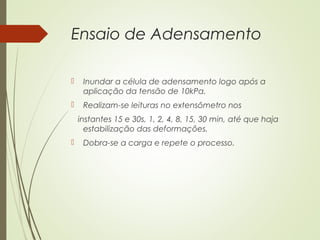

Ensaio de Adensamento
 Inundar a célula de adensamento logo após a
aplicação da tensão de 10kPa.
 Realizam-se leituras no extensômetro nos
instantes 15 e 30s, 1, 2, 4, 8, 15, 30 min, até que haja
estabilização das deformações.
 Dobra-se a carga e repete o processo.

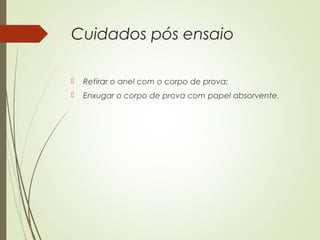

Cuidados pós ensaio
 Retirar o anel com o corpo de prova;
 Enxugar o corpo de prova com papel absorvente.

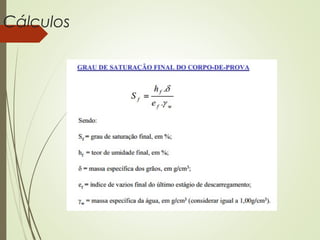

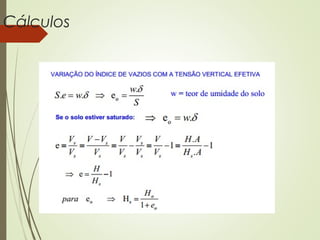

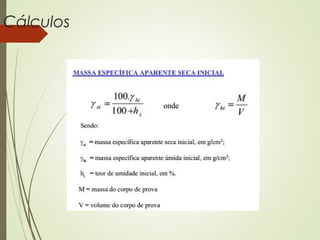

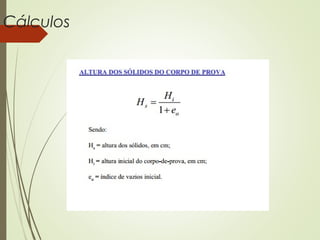

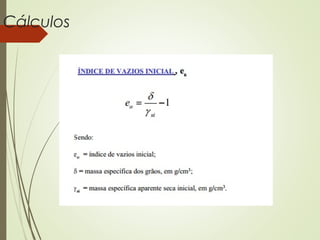

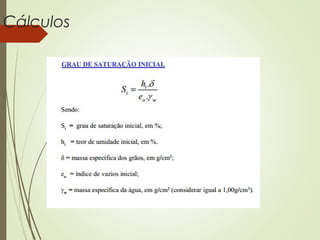

Cálculos
Cálculos
Cálculos
Cálculos
Cálculos
Cálculos
Cálculos

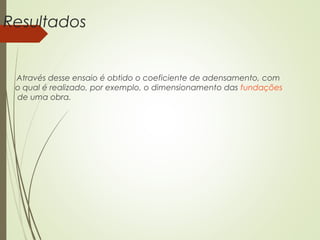

Resultados
Através desse ensaio é obtido o coeficiente de adensamento, com
o qual é realizado, por exemplo, o dimensionamento das fundações
 de uma obra.

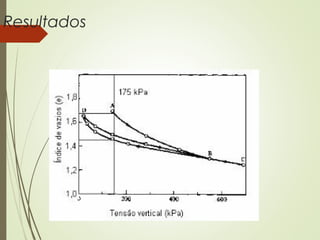

Resultados
Resultados
 O coeficiente de adensamento é dado por:
cv = 0,197.Hd²/t50, onde: Hd - metade da altura do corpo de prova.
Resultados

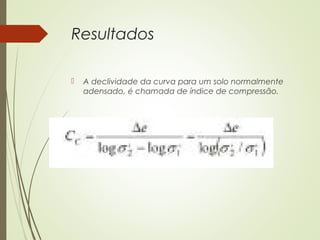

Resultados

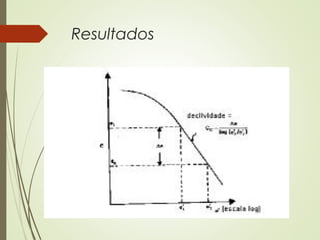

 A declividade da curva para um solo normalmente
adensado, é chamada de índice de compressão.


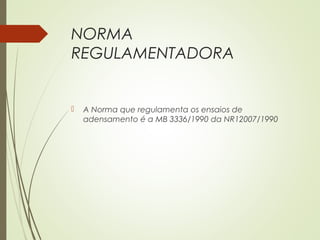

NORMA
REGULAMENTADORA
 A Norma que regulamenta os ensaios de
adensamento é a MB 3336/1990 da NR12007/1990
O QUE ELA PRESCREVE
?
 Método de determinação das propriedades de
adensamento do solo, caracterizadas pela
velocidade e magnitude das deformações, quando o
solo é lateralmente confinado e axialmente
carregado e drenado.

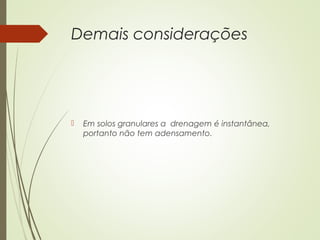

Demais considerações
 Em solos granulares a drenagem é instantânea,
portanto não tem adensamento.
