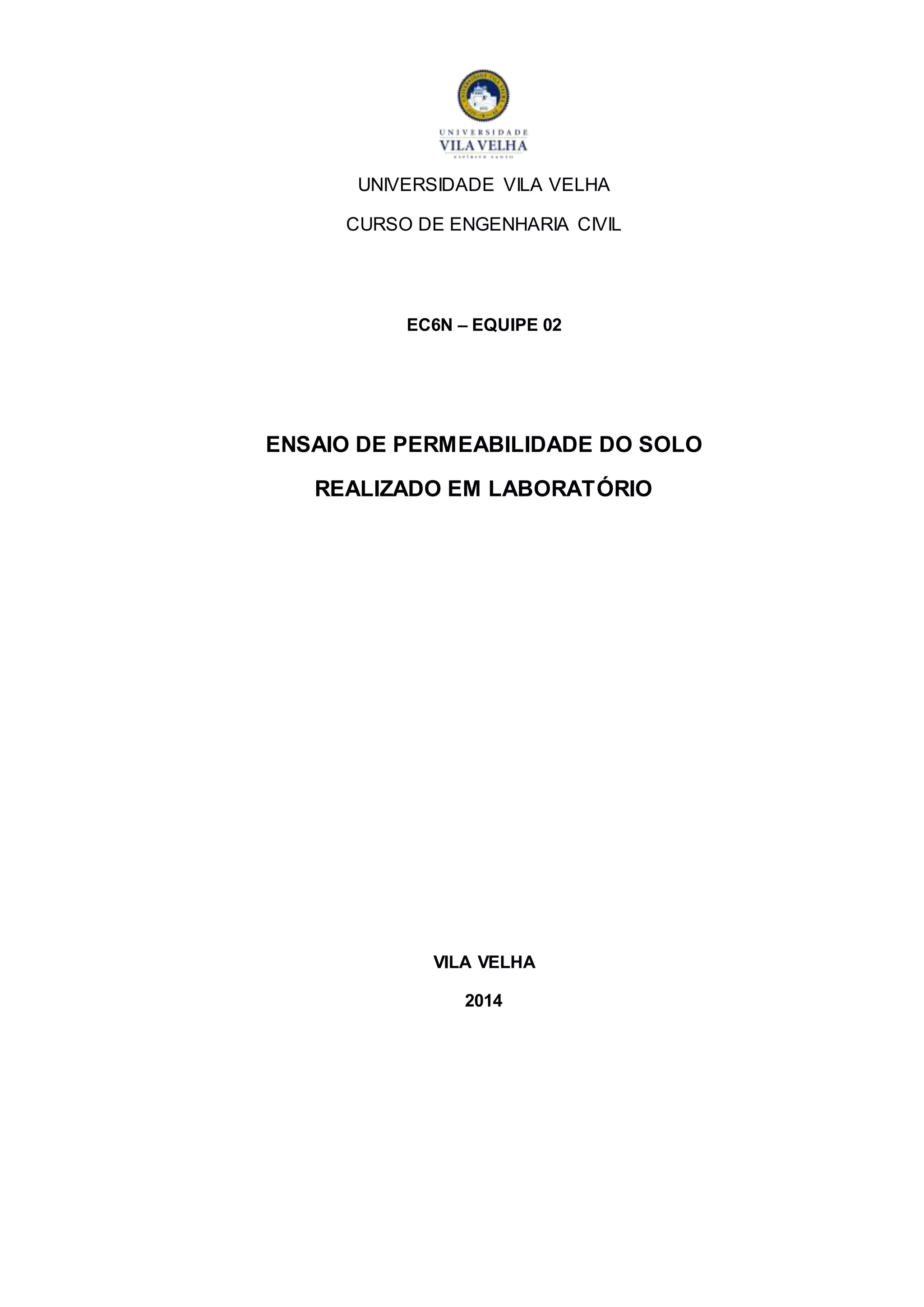

1. UNIVERSIDADE VILA VELHA
CURSO DE ENGENHARIA CIVIL
EC6N – EQUIPE 02
ENSAIO DE PERMEABILIDADE DO SOLO
REALIZADO EM LABORATÓRIO
VILA VELHA
2014

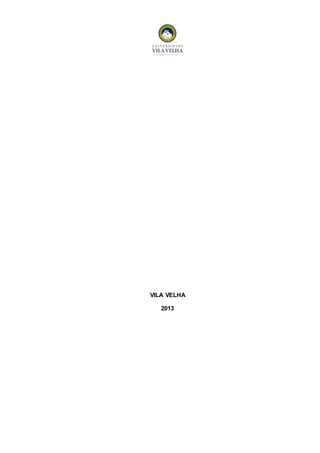

2. VILA VELHA
2013

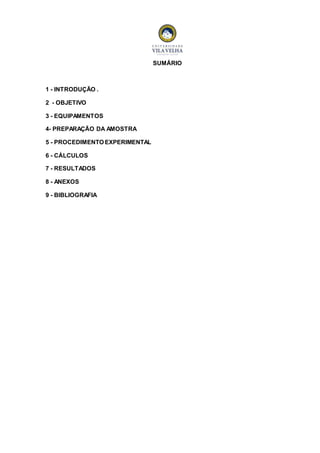

3. SUMÁRIO
1 - INTRODUÇÃO .
2 - OBJETIVO
3 - EQUIPAMENTOS
4- PREPARAÇÃO DA AMOSTRA
5 - PROCEDIMENTO EXPERIMENTAL
6 - CÁLCULOS
7 - RESULTADOS
8 - ANEXOS
9 - BIBLIOGRAFIA

4. 1. INTRODUÇÃO
Permeabilidade é a propriedade que representa uma maior ou menor dificuldade com que
a percolação da água ocorre através dos poros do solo. Nos materiais granulares
não coesivos como as areias, por exemplo, há uma grande porosidade o que facilita o fluxo
de água através dos solo, enquanto que nos materiais finos e coesivo como as argilas,
ocorre o inverso o que torna este tipo de material ideal para barragens por apresentar baixa
permeabilidade.
A permeabilidade do solo é representada pelo coeficiente de permeabilidade K, que pode
ser obtido em laboratório através de dois tipos de ensaios. Para materiais granulares de alta
permeabilidade é utilizado do ensaio de permeabilidade de carga constante e para os
materiais de baixa permeabilidade é realizado o ensaio de carga variável.
O coeficiente de permeabilidade é a grandeza que mede a facilidade com que um fluído
escoa através de um meio poroso. Seu valor depende da viscosidade do fluído, do índice de
vazios, do grau de saturação, do tamanho e da forma das partículas, etc. Sua determinação
baseia-se na lei de Darcy para escoamento laminar, segundo a qual a velocidade de
percolação é diretamente proporcional ao gradiente hidráulico, e pode ser feita em
laboratório por permeâmetros (carga constante ou carga variável). O conhecimento do
coeficiente de permeabilidade é importante em problemas de drenagem, percolação,
rebaixamento de nível d’água, recalques, etc.

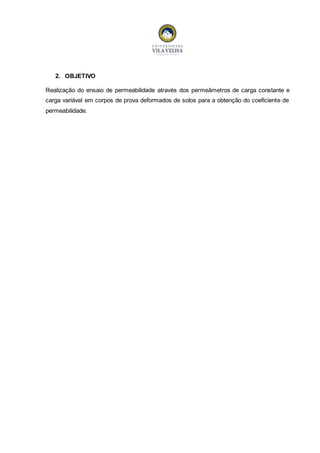

5. 2. OBJETIVO
Realização do ensaio de permeabilidade através dos permeâmetros de carga constante e
carga variável em corpos de prova deformados de solos para a obtenção do coeficiente de
permeabilidade.

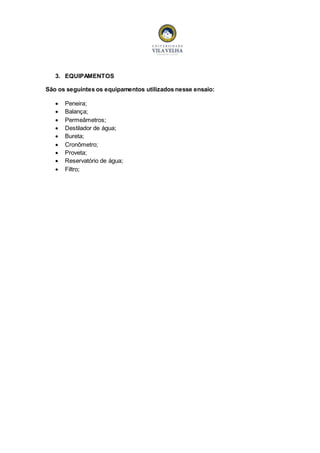

6. 3. EQUIPAMENTOS
São os seguintes os equipamentos utilizados nesse ensaio:
 Peneira;
 Balança;
 Permeâmetros;
 Destilador de água;
 Bureta;
 Cronômetro;
 Proveta;
 Reservatório de água;
 Filtro;

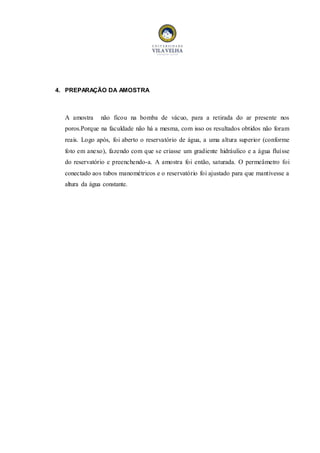

7. 4. PREPARAÇÃO DA AMOSTRA
A amostra não ficou na bomba de vácuo, para a retirada do ar presente nos
poros.Porque na faculdade não há a mesma, com isso os resultados obtidos não foram
reais. Logo após, foi aberto o reservatório de água, a uma altura superior (conforme
foto em anexo), fazendo com que se criasse um gradiente hidráulico e a água fluísse
do reservatório e preenchendo-a. A amostra foi então, saturada. O permeâmetro foi
conectado aos tubos manométricos e o reservatório foi ajustado para que mantivesse a
altura da água constante.

8. 5. CÁLCULOS
Para calcular a permeabilidade do solo em (cm/s), usa-se:
- Permeabilidade de carga constante: 푘 = 푄 . 퐿
퐴 . ℎ . 푡
Onde:
k: coeficiente de permeabilidade (cm/s);
Q: volume de água percolada (cm3);
L: altura do c.p. (cm); t: tempo decorrido (s);
h: carga hidráulica (cm); A: área do c.p.(cm2).
- Permeabilidade de carga variável: 푘 = 2,30 푎 . 푙
퐴 . 푡
. log ℎ1
ℎ2
Onde:
a: área da bureta (cm2);
L: altura do c.p. (cm);
A: área do c.p.(cm2);
h1 e h2: carga hidráulica (cm);
t: intervalo de tempo entre a ocorrência das cargas (s).

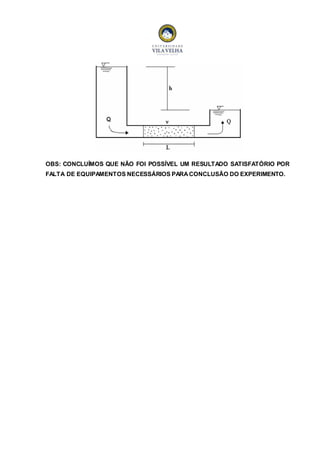

9. OBS: CONCLUÍMOS QUE NÃO FOI POSSÍVEL UM RESULTADO SATISFATÓRIO POR
FALTA DE EQUIPAMENTOS NECESSÁRIOS PARA CONCLUSÃO DO EXPERIMENTO.

10. 6. RESULTADOS
Os resultados encontrados foram:
- Para permeabilidade de carga constante (Solos granulares):
퐷푐푖푙푖푛푑푟표 = 16푐푚
퐷푖푛푡푒푟푛표 = 14,8 푐푚
퐴 = 23푐푚
푉푐푖푙푖푛푑푟표 = 3.956,77 푐푚³
푡 = 2푚 = 120푠
Δℎ = 45 - 35 = 10 cm
Logo, 푘 =0,11 m/s
- Para permeabilidade de carga variável (Solos finos):
푀푠+푐 = 6.532푔
Á푔푢푎 = 400 + 300 = 700푚푙
푇푎푟푎 = 980푔
푀푠 = 6.532 − 980 = 5.552푔
푛 = 3푐푎푚푎푑푎푠
푁 = 26 푔표푙푝푒푠
퐷푖푛푡푒푟푛표 = 15푐푚
퐴푠표푙표 = 14,5 − 3,5 = 11,5푐푚
ℎ1 = 100 푐푚 ; ℎ2 = 40푐푚
푡 = 1푚 푒 13푠 − 52푠 = 21푠
퐷푡푢푏푖푛ℎ표 = 1,2푐푚
Logo, 푘 = 0,11cm/s

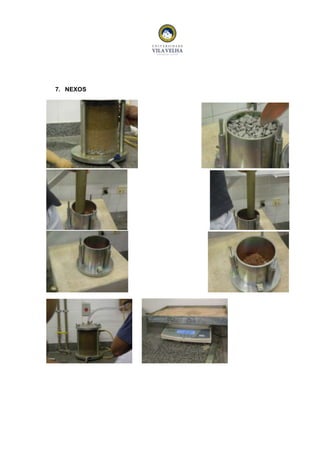

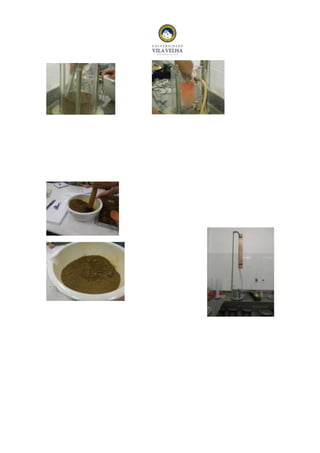

12. 7. NEXOS

14. 8. BIBLIOGRAFIA
http://pt.wikipedia.org/wiki/Permeabilidade_(geologia)
