O documento apresenta conceitos e aspectos da adução de água, incluindo classificação de adutoras por energia para movimentação da água, traçado, estações elevatórias, materiais e dimensionamento hidráulico de adutoras.

1. Adução de ÁguaAdução de Água
Universidade Federal de Ouro Preto
Escola de Minas
Departamento de Engenharia Civil
CIV 228 – Saneamento Ambiental
Adução de ÁguaAdução de Água

2. Universidade Federal de Ouro Preto
Escola de Minas
Departamento de Engenharia Civil
CIV 640 – Saneamento Urbano
Objetivo da aula 6:Objetivo da aula 6:
Apresentar conceitos e aspectos da adução de
água

3. Adução

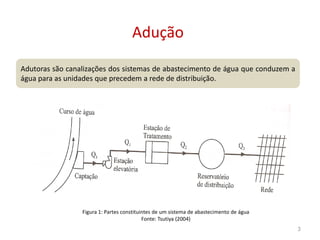

Adutoras são canalizações dos sistemas de abastecimento de água que conduzem a
água para as unidades que precedem a rede de distribuição.
Figura 1: Partes constituintes de um sistema de abastecimento de água
Fonte: Tsutiya (2004)
3

4. Adução

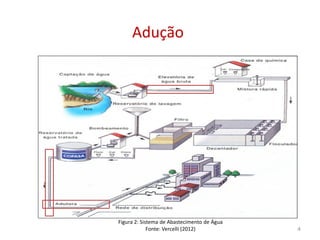

Figura 2: Sistema de Abastecimento de Água
Fonte: Vercelli (2012) 4

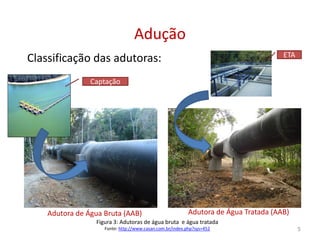

5. Classificação das adutoras:
AduçãoAdução
Captação
ETA
Figura 3: Adutoras de água bruta e água tratada
Fonte: http://www.casan.com.br/index.php?sys=452
Adutora de Água Bruta (AAB) Adutora de Água Tratada (AAB)
5

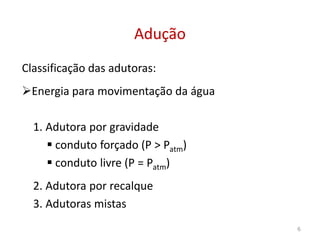

6. Classificação das adutoras:
Energia para movimentação da água
1. Adutora por gravidade
AduçãoAdução
1. Adutora por gravidade
 conduto forçado (P > Patm)
 conduto livre (P = Patm)
2. Adutora por recalque
3. Adutoras mistas
6

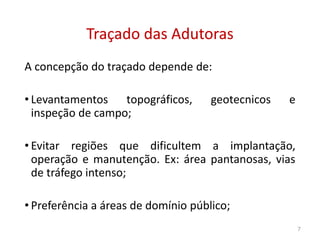

7. Traçado das AdutorasTraçado das Adutoras
A concepção do traçado depende de:
• Levantamentos topográficos, geotecnicos e
inspeção de campo;inspeção de campo;
• Evitar regiões que dificultem a implantação,
operação e manutenção. Ex: área pantanosas, vias
de tráfego intenso;
• Preferência a áreas de domínio público;
7

8. Traçado das AdutorasTraçado das Adutoras

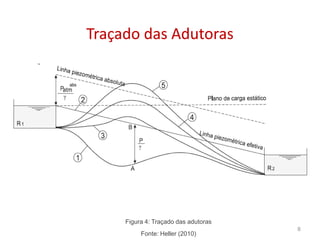

Figura 4: Traçado das adutoras
Fonte: Heller (2010)
8

9. Traçado das AdutorasTraçado das Adutoras
Classificação das adutoras:

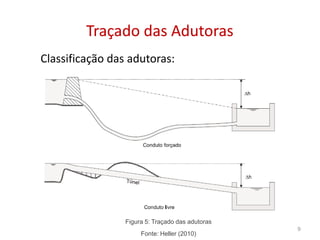

Figura 5: Traçado das adutoras
Fonte: Heller (2010)
9

10. Traçado das AdutorasTraçado das Adutoras
Classificação das adutoras:

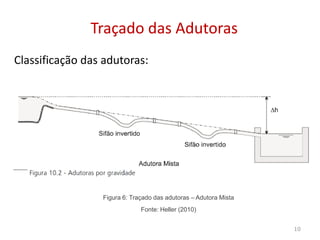

Figura 6: Traçado das adutoras – Adutora Mista
Fonte: Heller (2010)
10

11. Traçado das AdutorasTraçado das Adutoras
Classificação das adutoras:

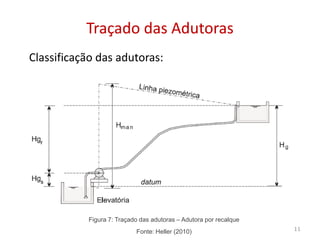

Figura 7: Traçado das adutoras – Adutora por recalque
Fonte: Heller (2010) 11

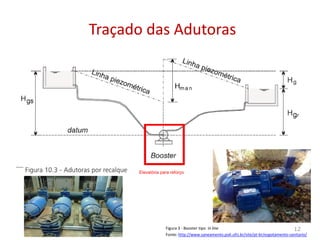

12. Traçado das AdutorasTraçado das Adutoras
Figura 3 - Booster tipo in line
Fonte: http://www.saneamento.poli.ufrj.br/site/pt-br/esgotamento-sanitario/
Elevatória para reforço
12

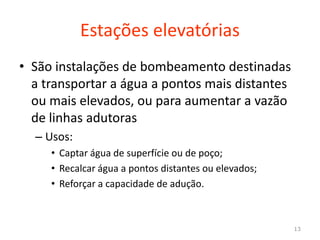

13. Estações elevatórias
• São instalações de bombeamento destinadas
a transportar a água a pontos mais distantes
ou mais elevados, ou para aumentar a vazão
de linhas adutorasde linhas adutoras
– Usos:
• Captar água de superfície ou de poço;
• Recalcar água a pontos distantes ou elevados;
• Reforçar a capacidade de adução.
13

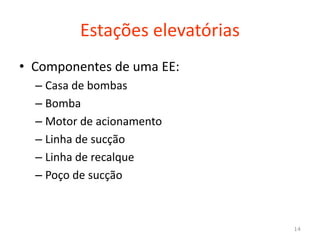

14. Estações elevatórias
• Componentes de uma EE:
– Casa de bombas
– Bomba
– Motor de acionamento– Motor de acionamento
– Linha de sucção
– Linha de recalque
– Poço de sucção
14

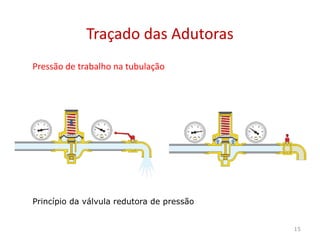

15. Pressão de trabalho na tubulação
Traçado das AdutorasTraçado das Adutoras
Princípio da válvula redutora de pressão
15

16. Pressão de trabalho na tubulação
Traçado das AdutorasTraçado das Adutoras
Reservatório de quebra de pressão
16

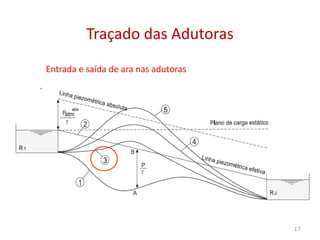

17. Entrada e saída de ara nas adutoras
Traçado das AdutorasTraçado das Adutoras
17

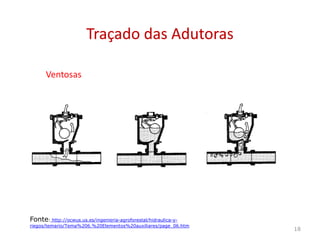

18. Ventosas
Traçado das AdutorasTraçado das Adutoras
Fonte: http://ocwus.us.es/ingenieria-agroforestal/hidraulica-y-
riegos/temario/Tema%206.%20Elementos%20auxiliares/page_06.htm
18

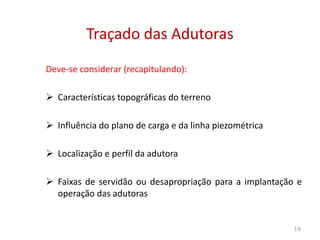

19. Deve-se considerar (recapitulando):
 Características topográficas do terreno
 Influência do plano de carga e da linha piezométrica
Traçado das AdutorasTraçado das Adutoras
 Influência do plano de carga e da linha piezométrica
 Localização e perfil da adutora
 Faixas de servidão ou desapropriação para a implantação e
operação das adutoras
19

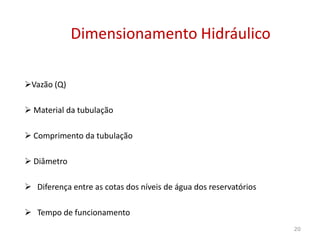

20. Vazão (Q)
 Material da tubulação
Dimensionamento HidráulicoDimensionamento Hidráulico
 Comprimento da tubulação
 Diâmetro
 Diferença entre as cotas dos níveis de água dos reservatórios
 Tempo de funcionamento
20

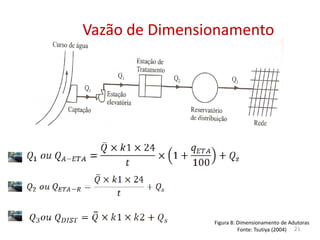

21. Vazão de DimensionamentoVazão de Dimensionamento
Figura 8: Dimensionamento de Adutoras
Fonte: Tsutiya (2004) 21

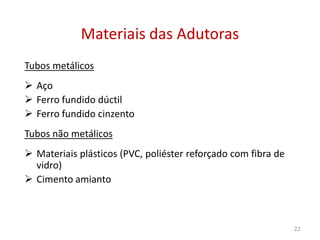

22. Tubos metálicos
 Aço
 Ferro fundido dúctil
 Ferro fundido cinzento
Materiais das AdutorasMateriais das Adutoras
Tubos não metálicos
 Materiais plásticos (PVC, poliéster reforçado com fibra de
vidro)
 Cimento amianto
22

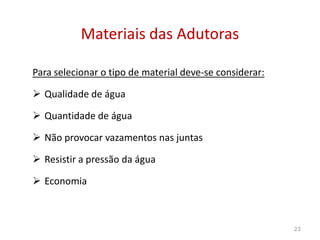

23. Para selecionar o tipo de material deve-se considerar:
 Qualidade de água
 Quantidade de água
Materiais das AdutorasMateriais das Adutoras
 Quantidade de água
 Não provocar vazamentos nas juntas
 Resistir a pressão da água
 Economia
23

24. Golpe de aríete
24

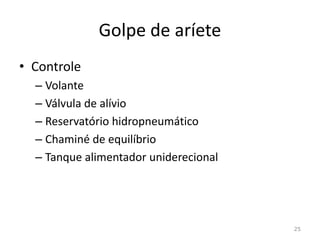

25. Golpe de aríete
• Controle

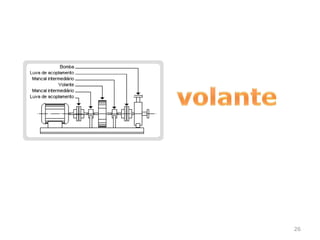

– Volante
– Válvula de alívio
– Reservatório hidropneumático
25
– Reservatório hidropneumático
– Chaminé de equilíbrio
– Tanque alimentador uniderecional

26. 26

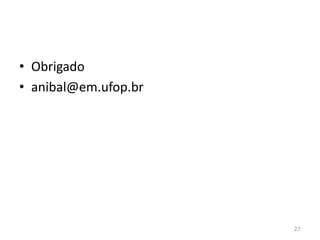

27. • Obrigado
