CEP -
OPERADORES
2ª edição
Revisão 1.3Revisão 1.3
Todos os direitos de cópia reservados. Não é permitida a distribuição
física ou eletrônica deste material sem a permissão expressa do autor.
2

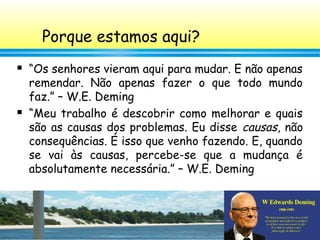

Porque estamos aqui?
 “Os senhores vieram aqui para mudar. E não apenas
remendar. Não apenas fazer o que todo mundo
faz.” – W.E. Deming
 “Meu trabalho é descobrir como melhorar e quais
são as causas dos problemas. Eu disse causas, não
consequências. É isso que venho fazendo. E, quando
se vai às causas, percebe-se que a mudança é
absolutamente necessária.” – W.E. Deming
3

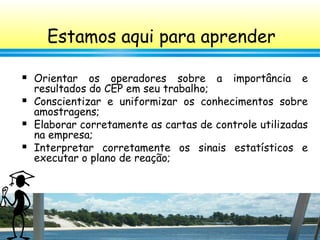

 Orientar os operadores sobre a importância e
resultados do CEP em seu trabalho;
 Conscientizar e uniformizar os conhecimentos sobre
amostragens;
 Elaborar corretamente as cartas de controle utilizadas
na empresa;
 Interpretar corretamente os sinais estatísticos e
executar o plano de reação;
Estamos aqui para aprender
4

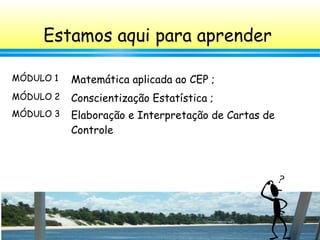

Estamos aqui para aprender
MÓDULO 1 Matemática aplicada ao CEP ;
MÓDULO 2 Conscientização Estatística ;
MÓDULO 3 Elaboração e Interpretação de Cartas de
Controle
5

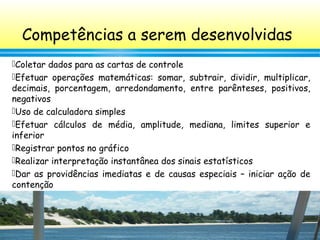

Coletar dados para as cartas de controle
Efetuar operações matemáticas: somar, subtrair, dividir, multiplicar,
decimais, porcentagem, arredondamento, entre parênteses, positivos,
negativos
Uso de calculadora simples
Efetuar cálculos de média, amplitude, mediana, limites superior e
inferior
Registrar pontos no gráfico
Realizar interpretação instantânea dos sinais estatísticos
Dar as providências imediatas e de causas especiais – iniciar ação de
contenção
Competências a serem desenvolvidas
6

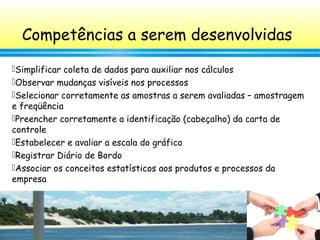

Simplificar coleta de dados para auxiliar nos cálculos
Observar mudanças visíveis nos processos
Selecionar corretamente as amostras a serem avaliadas – amostragem
e freqüência
Preencher corretamente a identificação (cabeçalho) da carta de
controle
Estabelecer e avaliar a escala do gráfico

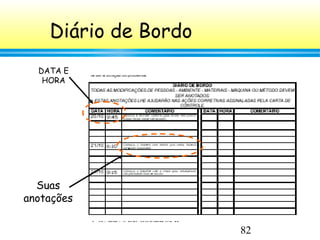

Registrar Diário de Bordo
Associar os conceitos estatísticos aos produtos e processos da
empresa
Competências a serem desenvolvidas
7

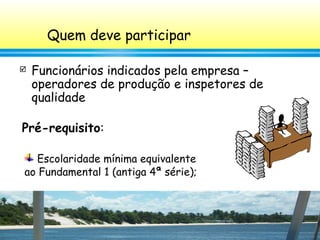

Escolaridade mínima equivalente
ao Fundamental 1 (antiga 4ª série);
Quem deve participar
 Funcionários indicados pela empresa –
operadores de produção e inspetores de
qualidade
Pré-requisito:
8

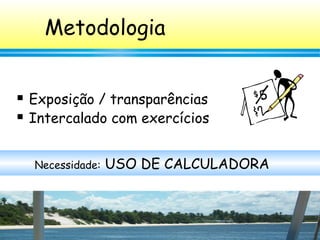

Metodologia
 Exposição / transparências
 Intercalado com exercícios
Necessidade: USO DE CALCULADORA
9
Orientações Gerais
 Duração : 40 horas (5 dias)
 Horários:
 Coffee break – manhã e tarde
 Almoço - combinar local
 Desligue o celular
 Ou mantenha no vibra-call
10

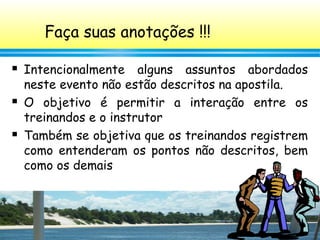

Faça suas anotações !!!
 Intencionalmente alguns assuntos abordados
neste evento não estão descritos na apostila.
 O objetivo é permitir a interação entre os
treinandos e o instrutor
 Também se objetiva que os treinandos registrem
como entenderam os pontos não descritos, bem
como os demais
11
Módulo 1
Matemática aplicada ao CEP
12

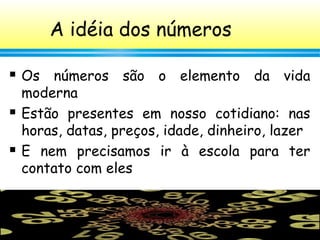

A idéia dos números
 Os números são o elemento da vida
moderna
 Estão presentes em nosso cotidiano: nas
horas, datas, preços, idade, dinheiro, lazer
 E nem precisamos ir à escola para ter
contato com eles
13

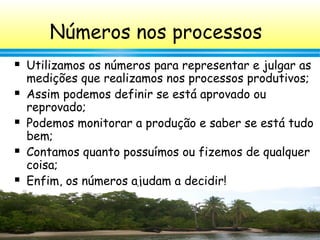

 Utilizamos os números para representar e julgar as
medições que realizamos nos processos produtivos;
 Assim podemos definir se está aprovado ou
reprovado;
 Podemos monitorar a produção e saber se está tudo
bem;
 Contamos quanto possuímos ou fizemos de qualquer
coisa;
 Enfim, os números ajudam a decidir!
Números nos processos
14

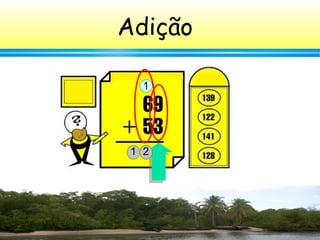

Adição
1
221
15

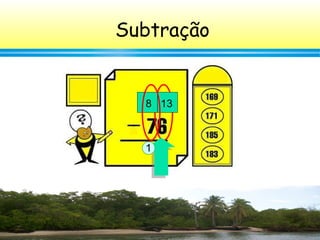

Subtração
138
71
16

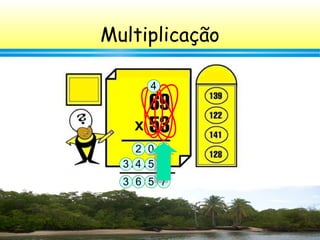

Multiplicação
x
7
2
02
+
4
543
3 756
17

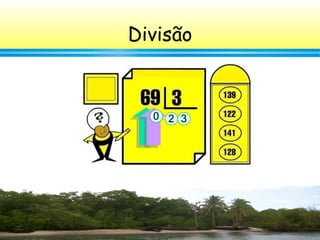

Divisão
20 30
18
Negativo e positivo
Negativo Positivo
19

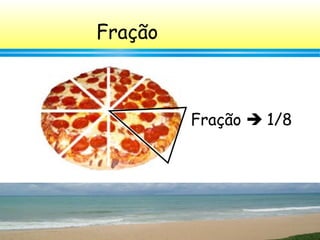

Fração
Fração  1/8
20

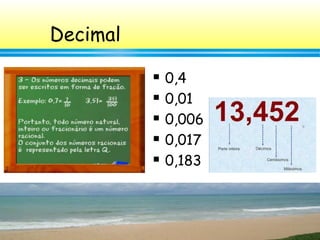

Decimal
 0,4
 0,01
 0,006
 0,017
 0,183
21

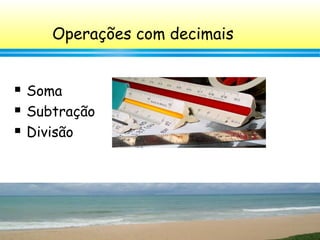

Operações com decimais
 Soma
 Subtração
 Divisão
22
Regra de três
Como é realizado o
cálculo?
23

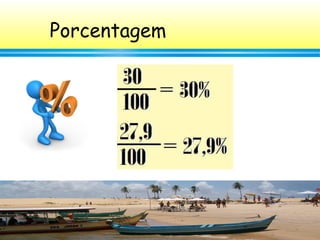

Porcentagem
24

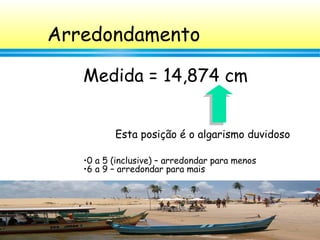

Arredondamento
Medida = 14,874 cm
•0 a 5 (inclusive) – arredondar para menos
•6 a 9 – arredondar para mais
Esta posição é o algarismo duvidoso
25
Uso de calculadora
Exemplo: 7 x 2= 14
26

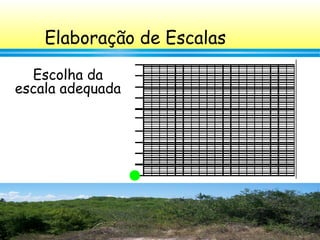

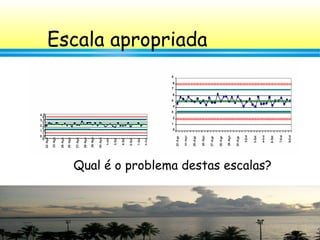

Elaboração de Escalas
Escolha da
escala adequada
27

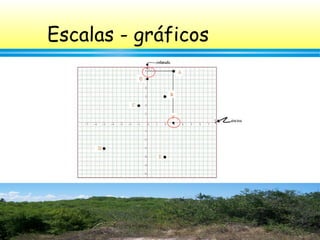

Escalas - gráficos
28

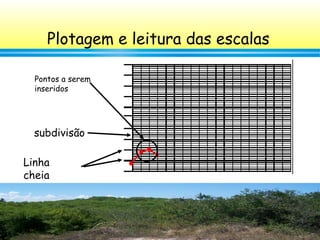

Plotagem e leitura das escalas
Linha
cheia
subdivisão
Pontos a serem
inseridos
29

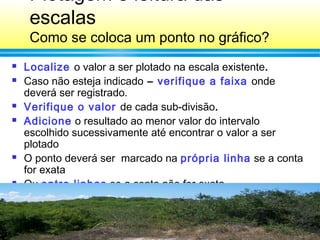

Plotagem e leitura das
escalas
Como se coloca um ponto no gráfico?
 Localize o valor a ser plotado na escala existente.
 Caso não esteja indicado – verifique a faixa onde
deverá ser registrado.
 Verifique o valor de cada sub-divisão.
 Adicione o resultado ao menor valor do intervalo
escolhido sucessivamente até encontrar o valor a ser
plotado
 O ponto deverá ser marcado na própria linha se a conta
for exata
 Ou entre linhas se a conta não for exata
30
Média
n
XXXMédia n
n
...
1
21 ++= ∑
31

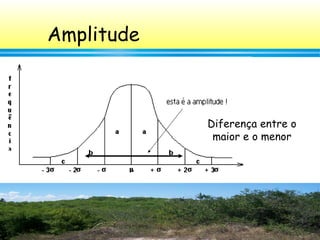

Amplitude
Diferença entre o
maior e o menor
32
Mediana
•Ordenar os valores
•Aquele que estiver
no centro é a
mediana
•Se for quantidade
par some e divida
por dois
8,00 8,10 8,207,907,80
8,02
8,03
Especificação 8,00 +/- 0,20mm
Diâmetro das Peças Medidas
8,00 / 8,00 / 8,01 / 8,02 / 8,05 /
8,06 / 8,06 / 8,07 / 8,07
Diâmetro das Peças Medidas
8,00 / 8,00 / 8,01 / 8,02 / 8,05 /
8,06 / 8,06 / 8,07 / 8,07
33
Módulo 2
Conscientização Estatística
34
O que é o CEP ?
 Técnica desenvolvida por Walter
Shewart
 Aplicada no Japão por Deming
 Controlar o processo por métodos
estatísticos
 Método de prevenção de defeitos SHEWHART
1891 - 1967
35

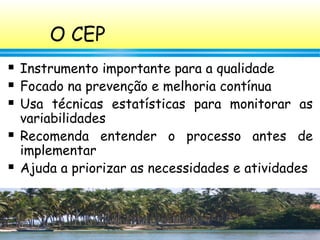

O CEP
 Instrumento importante para a qualidade
 Focado na prevenção e melhoria contínua
 Usa técnicas estatísticas para monitorar as
variabilidades
 Recomenda entender o processo antes de
implementar
 Ajuda a priorizar as necessidades e atividades
36

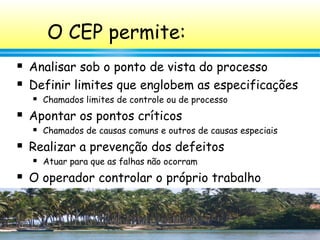

O CEP permite:
 Analisar sob o ponto de vista do processo
 Definir limites que englobem as especificações
 Chamados limites de controle ou de processo
 Apontar os pontos críticos
 Chamados de causas comuns e outros de causas especiais
 Realizar a prevenção dos defeitos
 Atuar para que as falhas não ocorram
 O operador controlar o próprio trabalho
37

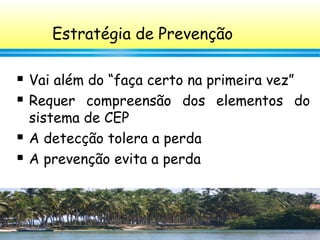

Estratégia de Prevenção
 Vai além do “faça certo na primeira vez”
 Requer compreensão dos elementos do
sistema de CEP
 A detecção tolera a perda
 A prevenção evita a perda
38

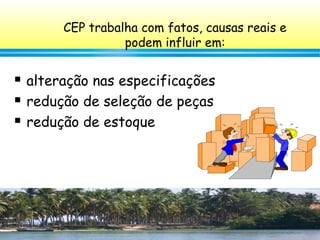

CEP trabalha com fatos, causas reais e
podem influir em:
 alteração nas especificações
 redução de seleção de peças
 redução de estoque
39

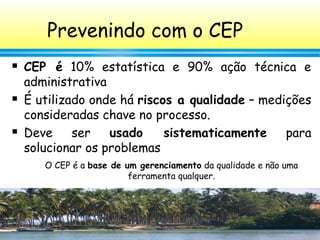

Prevenindo com o CEP
 CEP é 10% estatística e 90% ação técnica e
administrativa
 É utilizado onde há riscos a qualidade – medições
consideradas chave no processo.
 Deve ser usado sistematicamente para
solucionar os problemas
O CEP é a base de um gerenciamento da qualidade e não uma
ferramenta qualquer.
40

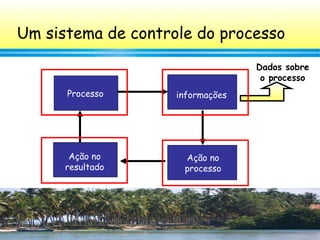

Um sistema de controle do processo
Processo informações
Ação no
processo
Ação no
resultado
Dados sobre
o processo
41
Porque controlamos o processo?
 Para torná-lo previsível através dos dados
coletados
 Identificar as causas das instabilidades
dos processos
 Agir antes que as falhas e defeitos
ocorram !
42
Estatística
Estatística é a ciência que coleta,
analisa e interpreta dados,
identificando os parâmetros que
definem seus comportamentos.
43

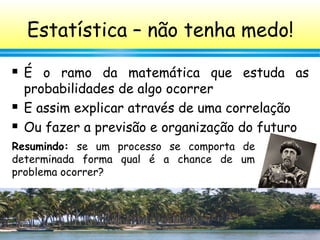

Estatística – não tenha medo!
 É o ramo da matemática que estuda as
probabilidades de algo ocorrer
 E assim explicar através de uma correlação
 Ou fazer a previsão e organização do futuro
Resumindo: se um processo se comporta de
determinada forma qual é a chance de um
problema ocorrer?
44

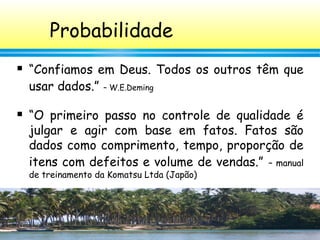

Probabilidade
 “Confiamos em Deus. Todos os outros têm que
usar dados.” – W.E.Deming
 “O primeiro passo no controle de qualidade é
julgar e agir com base em fatos. Fatos são
dados como comprimento, tempo, proporção de
itens com defeitos e volume de vendas.” – manual
de treinamento da Komatsu Ltda (Japão)
45

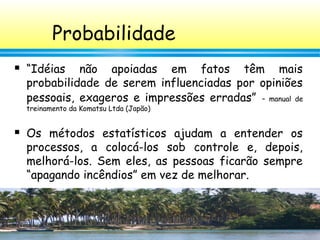

Probabilidade
 “Idéias não apoiadas em fatos têm mais
probabilidade de serem influenciadas por opiniões
pessoais, exageros e impressões erradas” – manual de
treinamento da Komatsu Ltda (Japão)
 Os métodos estatísticos ajudam a entender os
processos, a colocá-los sob controle e, depois,
melhorá-los. Sem eles, as pessoas ficarão sempre
“apagando incêndios” em vez de melhorar.
46

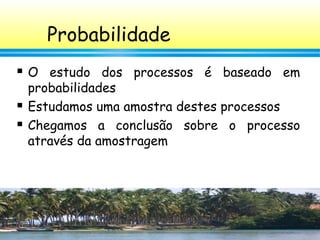

Probabilidade
 O estudo dos processos é baseado em
probabilidades
 Estudamos uma amostra destes processos
 Chegamos a conclusão sobre o processo
através da amostragem
47
Probabilidade
 Numa medida sempre aparece um erro
 A medida só tem sentido dentro dos
limites de precisão dos quais a grandeza
está definida.
 Probabilidade é o quanto será possível
estimar para que um fato ocorra
48

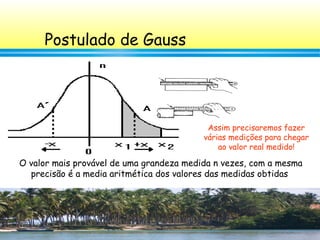

Postulado de Gauss
O valor mais provável de uma grandeza medida n vezes, com a mesma
precisão é a media aritmética dos valores das medidas obtidas
Assim precisaremos fazer
várias medições para chegar
ao valor real medido!
49

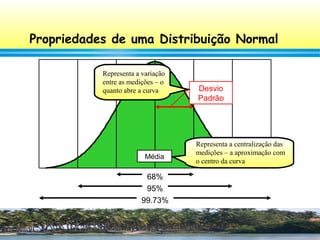

Propriedades de uma Distribuição Normal
68%
95%
99.73%
Desvio
Padrão
Média
Representa a variação
entre as medições – o
quanto abre a curva
Representa a centralização das
medições – a aproximação com
o centro da curva
50

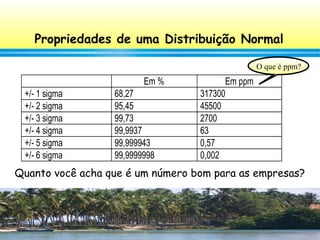

Em % Em ppm
+/- 1 sigma 68,27 317300
+/- 2 sigma 95,45 45500
+/- 3 sigma 99,73 2700
+/- 4 sigma 99,9937 63
+/- 5 sigma 99,999943 0,57
+/- 6 sigma 99,9999998 0,002
Propriedades de uma Distribuição Normal
O que é ppm?
Quanto você acha que é um número bom para as empresas?
51

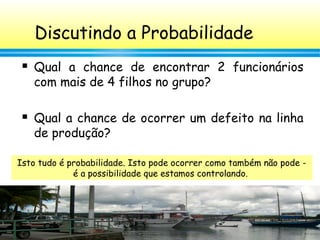

Discutindo a Probabilidade
 Qual a chance de encontrar 2 funcionários
com mais de 4 filhos no grupo?
 Qual a chance de ocorrer um defeito na linha
de produção?
Isto tudo é probabilidade. Isto pode ocorrer como também não pode -
é a possibilidade que estamos controlando.
52

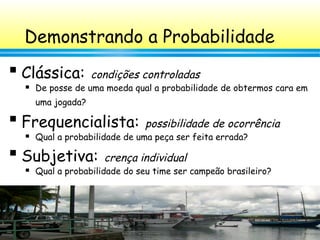

Demonstrando a Probabilidade

Clássica: condições controladas
 De posse de uma moeda qual a probabilidade de obtermos cara em
uma jogada?

Frequencialista: possibilidade de ocorrência
 Qual a probabilidade de uma peça ser feita errada?

Subjetiva: crença individual
 Qual a probabilidade do seu time ser campeão brasileiro?
53

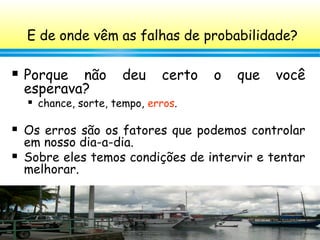

E de onde vêm as falhas de probabilidade?
 Porque não deu certo o que você
esperava?
 chance, sorte, tempo, erros.
 Os erros são os fatores que podemos controlar
em nosso dia-a-dia.
 Sobre eles temos condições de intervir e tentar
melhorar.
54

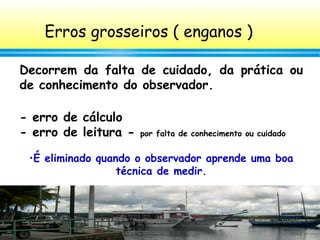

Erros grosseiros ( enganos )
Decorrem da falta de cuidado, da prática ou
de conhecimento do observador.
- erro de cálculo
- erro de leitura - por falta de conhecimento ou cuidado
•É eliminado quando o observador aprende uma boa
técnica de medir.
55

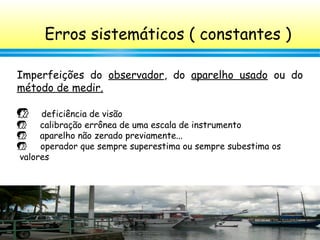

Erros sistemáticos ( constantes )
Imperfeições do observador, do aparelho usado ou do
método de medir.
 deficiência de visão
 calibração errônea de uma escala de instrumento
 aparelho não zerado previamente...
 operador que sempre superestima ou sempre subestima os
valores
56

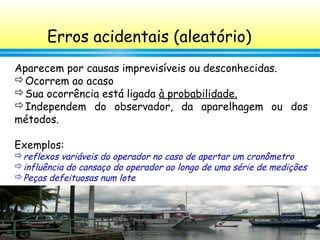

Erros acidentais (aleatório)
Aparecem por causas imprevisíveis ou desconhecidas.
Ocorrem ao acaso
Sua ocorrência está ligada à probabilidade.
Independem do observador, da aparelhagem ou dos
métodos.
Exemplos:
reflexos variáveis do operador no caso de apertar um cronômetro
influência do cansaço do operador ao longo de uma série de medições
Peças defeituosas num lote
57

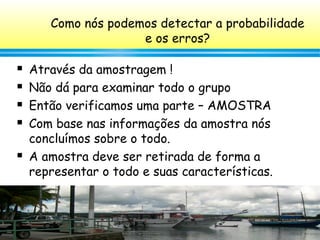

Como nós podemos detectar a probabilidade
e os erros?
 Através da amostragem !
 Não dá para examinar todo o grupo
 Então verificamos uma parte – AMOSTRA
 Com base nas informações da amostra nós
concluímos sobre o todo.
 A amostra deve ser retirada de forma a
representar o todo e suas características.
58

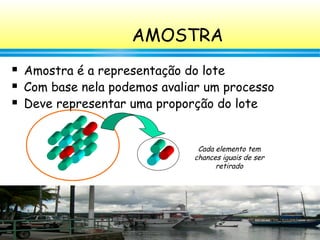

AMOSTRA
 Amostra é a representação do lote
 Com base nela podemos avaliar um processo
 Deve representar uma proporção do lote
Cada elemento tem
chances iguais de ser
retirado
59
Tipos de Amostragem
• Instantânea os elementos da população são retirados
consecutivamente - no mesmo instante de tempo;
5 peças em uma hora – retiradas todas juntas na
seqüência do processo
•Periódica os elementos da população são retirados ao acaso
– num determinado intervalo de tempo;
5 peças em uma hora – uma de cada vez a intervalos
definidos
60
Como nós podemos controlar a
probabilidade na produção?
 Através das cartas de controle de CEP !
L S C
L M
L I C
61
Processo
•É um conjunto de passos (ou operações)
ordenados para atingir uma meta
•Possui entradas e saídas bem como
transformações que resultam num produto
62

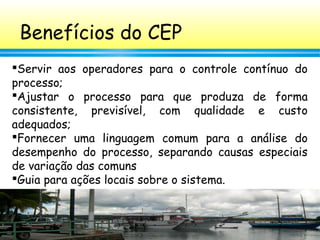

Benefícios do CEP
Servir aos operadores para o controle contínuo do
processo;
Ajustar o processo para que produza de forma
consistente, previsível, com qualidade e custo
adequados;
Fornecer uma linguagem comum para a análise do
desempenho do processo, separando causas especiais
de variação das comuns
Guia para ações locais sobre o sistema.
63

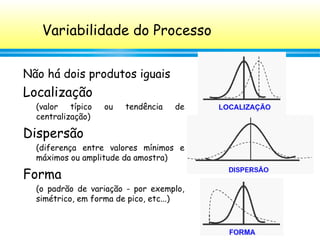

Não há dois produtos iguais
Localização
(valor típico ou tendência de
centralização)
Dispersão
(diferença entre valores mínimos e
máximos ou amplitude da amostra)
Forma
(o padrão de variação - por exemplo,
simétrico, em forma de pico, etc...)
Variabilidade do Processo
64

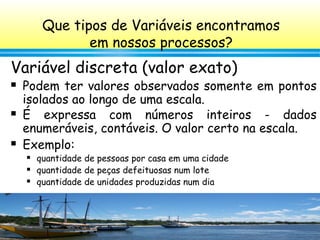

Variável discreta (valor exato)
 Podem ter valores observados somente em pontos
isolados ao longo de uma escala.
 É expressa com números inteiros - dados
enumeráveis, contáveis. O valor certo na escala.
 Exemplo:
 quantidade de pessoas por casa em uma cidade
 quantidade de peças defeituosas num lote
 quantidade de unidades produzidas num dia
Que tipos de Variáveis encontramos
em nossos processos?
65
Variável Contínua (valor aproximado)
 Pode assumir um valor em qualquer ponto fracionário ao
longo de um intervalo de valores ou na escala. Dados que
podem ser medidos. Exemplo:

tempo decorrido antes da primeira falha da máquina

comprimento de um eixo

temperatura de um forno
Que tipos de Variáveis encontramos
em nossos processos?
66

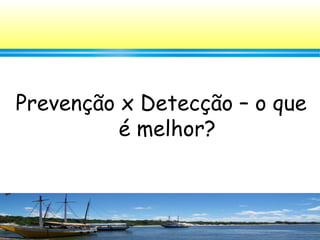

Prevenção x Detecção – o que
é melhor?
67

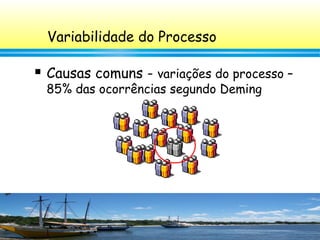

Variabilidade do Processo
 Causas comuns - variações do processo –
85% das ocorrências segundo Deming
68
Variabilidade do Processo
 Causas especiais- variações aleatórias – 15% das ocorrências
segundo Deming
Freqüência
média
69

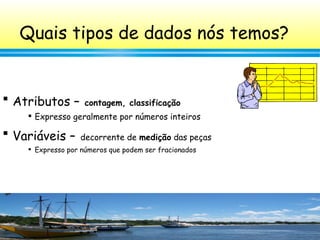

Quais tipos de dados nós temos?

Atributos – contagem, classificação

Expresso geralmente por números inteiros

Variáveis – decorrente de medição das peças

Expresso por números que podem ser fracionados
70
 Defeito: não funciona
 Não-conformidade: funciona mas
não atende especificação
A maioria das vezes temos não-conformidade nos
processos e eles chegam aos clientes!
71
Cartas de Controle
L S C
L M
L I C
72
Visão geral cartas de controle
 Use Plano de Amostragem
 Origem – plano de controle
Estes valores serão transferidos para os
respectivos gráficos
Amplitudes
Médias
73

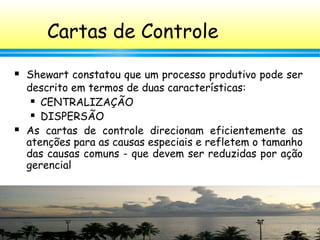

Cartas de Controle
 Shewart constatou que um processo produtivo pode ser
descrito em termos de duas características:
 CENTRALIZAÇÃO
 DISPERSÃO
 As cartas de controle direcionam eficientemente as
atenções para as causas especiais e refletem o tamanho
das causas comuns - que devem ser reduzidas por ação
gerencial
74

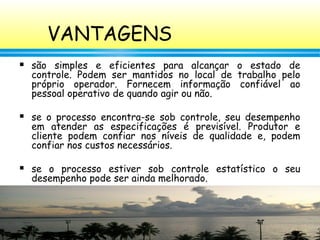

VANTAGENS
 são simples e eficientes para alcançar o estado de
controle. Podem ser mantidos no local de trabalho pelo
próprio operador. Fornecem informação confiável ao
pessoal operativo de quando agir ou não.
 se o processo encontra-se sob controle, seu desempenho
em atender as especificações é previsível. Produtor e
cliente podem confiar nos níveis de qualidade e, podem
confiar nos custos necessários.
 se o processo estiver sob controle estatístico o seu
desempenho pode ser ainda melhorado.
75

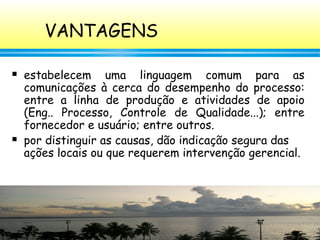

VANTAGENS
 estabelecem uma linguagem comum para as
comunicações à cerca do desempenho do processo:
entre a linha de produção e atividades de apoio
(Eng.. Processo, Controle de Qualidade...); entre
fornecedor e usuário; entre outros.
 por distinguir as causas, dão indicação segura das
ações locais ou que requerem intervenção gerencial.
76
Escala apropriada
Qual é o problema destas escalas?
77
Por dentro das cartas de controle
 Limites de Controle
 Linha Central
 Seqüência dos subgrupos
 Indicação de pontos fora de controle
 Indicação de padrões na carta de controle
 Registro dos eventos
78

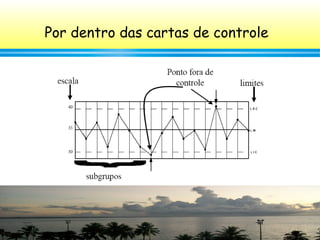

Por dentro das cartas de controle
79

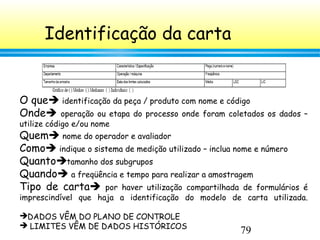

Identificação da carta
O que identificação da peça / produto com nome e código
Onde operação ou etapa do processo onde foram coletados os dados –
utilize código e/ou nome
Quem nome do operador e avaliador
Como indique o sistema de medição utilizado – inclua nome e número
Quantotamanho dos subgrupos
Quando a freqüência e tempo para realizar a amostragem
Tipo de carta por haver utilização compartilhada de formulários é
imprescindível que haja a identificação do modelo de carta utilizada.
DADOS VÊM DO PLANO DE CONTROLE
 LIMITES VÊM DE DADOS HISTÓRICOS
80

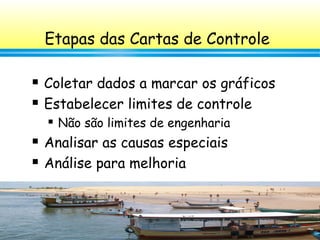

Etapas das Cartas de Controle
 Coletar dados a marcar os gráficos
 Estabelecer limites de controle
 Não são limites de engenharia
 Analisar as causas especiais
 Análise para melhoria
81

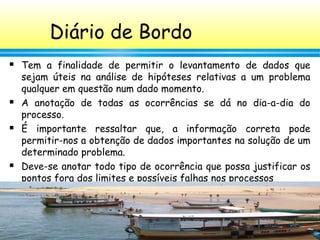

Diário de Bordo
 Tem a finalidade de permitir o levantamento de dados que
sejam úteis na análise de hipóteses relativas a um problema
qualquer em questão num dado momento.
 A anotação de todas as ocorrências se dá no dia-a-dia do
processo.
 É importante ressaltar que, a informação correta pode
permitir-nos a obtenção de dados importantes na solução de um
determinado problema.
 Deve-se anotar todo tipo de ocorrência que possa justificar os
pontos fora dos limites e possíveis falhas nos processos
82
Diário de Bordo
DATA E
HORA
Suas
anotações
83
Diário de Bordo
 O que anotar?
 Todas as ocorrências que determinem paradas do processo;
 troca de pessoal no posto;
 alteração de material
 mudança de métodos ou processos
 alteração na temperatura.
 Deve-se perceber que o fato de uma informação parecer
banal ou lógica, não impede de que seja anotado por
precaução.
 As vezes por ser óbvio, numa análise passa despercebido.
Se anotado pode ser considerado.
84
Diário de Bordo
 Manutenção de Máquina
 Manutenção Elétrica
 Mudança na Matéria-prima
 Mudança de Fornecedor
 Mudança de Operador
 Falta de Energia
 Outros – relacionar no campo observações (idêntico ao adotado
na explicação anterior). Relatar atividades como troca / ajuste de
ferramentas, dispositivos, etc...
85

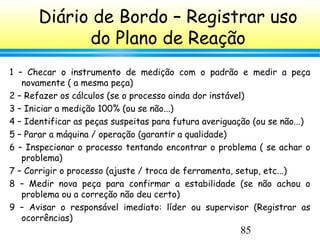

Diário de Bordo – Registrar uso
do Plano de Reação
1 – Checar o instrumento de medição com o padrão e medir a peça
novamente ( a mesma peça)
2 – Refazer os cálculos (se o processo ainda dor instável)
3 – Iniciar a medição 100% (ou se não...)
4 – Identificar as peças suspeitas para futura averiguação (ou se não...)
5 – Parar a máquina / operação (garantir a qualidade)
6 – Inspecionar o processo tentando encontrar o problema ( se achar o
problema)
7 – Corrigir o processo (ajuste / troca de ferramenta, setup, etc...)
8 – Medir nova peça para confirmar a estabilidade (se não achou o
problema ou a correção não deu certo)
9 – Avisar o responsável imediato: líder ou supervisor (Registrar as
ocorrências)
86

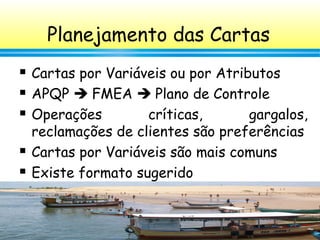

 Cartas por Variáveis ou por Atributos
 APQP  FMEA  Plano de Controle
 Operações críticas, gargalos,
reclamações de clientes são preferências
 Cartas por Variáveis são mais comuns
 Existe formato sugerido
Planejamento das Cartas
87

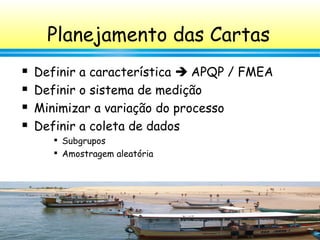

Planejamento das Cartas
 Definir a característica  APQP / FMEA
 Definir o sistema de medição
 Minimizar a variação do processo
 Definir a coleta de dados

Subgrupos

Amostragem aleatória
88

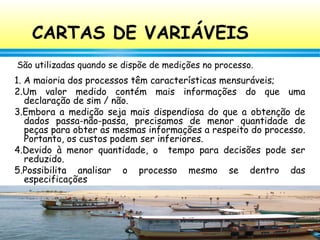

CARTAS DE VARIÁVEIS
1. A maioria dos processos têm características mensuráveis;
2.Um valor medido contém mais informações do que uma
declaração de sim / não.
3.Embora a medição seja mais dispendiosa do que a obtenção de
dados passa-não-passa, precisamos de menor quantidade de
peças para obter as mesmas informações a respeito do processo.
Portanto, os custos podem ser inferiores.
4.Devido à menor quantidade, o tempo para decisões pode ser
reduzido.
5.Possibilita analisar o processo mesmo se dentro das
especificações
São utilizadas quando se dispõe de medições no processo.
89

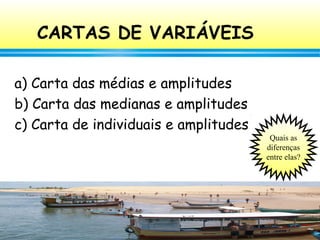

CARTAS DE VARIÁVEIS
a) Carta das médias e amplitudes
b) Carta das medianas e amplitudes
c) Carta de individuais e amplitudes
Quais as
diferenças
entre elas?
90

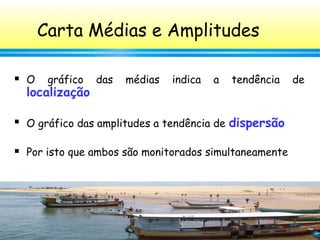

Carta Médias e Amplitudes
 O gráfico das médias indica a tendência de
localização
 O gráfico das amplitudes a tendência de dispersão
 Por isto que ambos são monitorados simultaneamente
91
Carta Médias e Amplitudes
 Tamanho da amostra
 Freqüência da amostra
 Número de amostras
GRUPOS DE
5
HORA, DIA, TURNO
20 A 25
92
Carta Médias e Amplitudes
(1) Preenchimento dos dados do cabeçalho
(2) Coletar as amostras do subgrupo
(3) Realizar o cálculo da média e da amplitude
(4) Projetar os pontos
(5) Observe se o ponto está fora do respectivo limite de controle
(6) Se sim, deverá tomar as primeiras providências parando o
processo
(7) Registrar o fato no diário de bordo incluindo a solução adotada
Projetando os dados das amostras
93

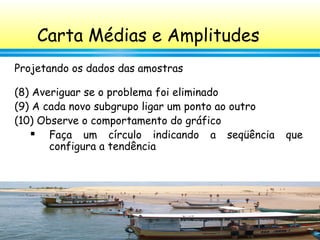

Carta Médias e Amplitudes
(8) Averiguar se o problema foi eliminado
(9) A cada novo subgrupo ligar um ponto ao outro
(10) Observe o comportamento do gráfico
 Faça um círculo indicando a seqüência que
configura a tendência
Projetando os dados das amostras
94

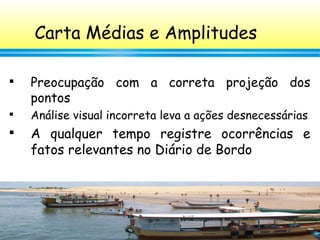

Carta Médias e Amplitudes

Preocupação com a correta projeção dos
pontos

Análise visual incorreta leva a ações desnecessárias

A qualquer tempo registre ocorrências e
fatos relevantes no Diário de Bordo
95
Recálculo dos limites
96

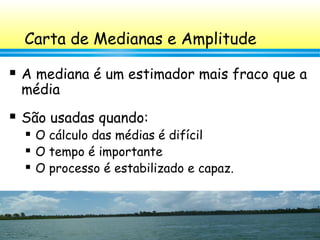

Carta de Medianas e Amplitude
 A mediana é um estimador mais fraco que a
média
 São usadas quando:
 O cálculo das médias é difícil
 O tempo é importante
 O processo é estabilizado e capaz.
97

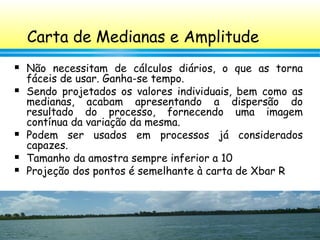

Carta de Medianas e Amplitude
 Não necessitam de cálculos diários, o que as torna
fáceis de usar. Ganha-se tempo.
 Sendo projetados os valores individuais, bem como as
medianas, acabam apresentando a dispersão do
resultado do processo, fornecendo uma imagem
contínua da variação da mesma.
 Podem ser usados em processos já considerados
capazes.
 Tamanho da amostra sempre inferior a 10
 Projeção dos pontos é semelhante à carta de Xbar R
98

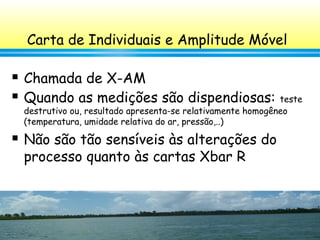

Carta de Individuais e Amplitude Móvel
 Chamada de X-AM
 Quando as medições são dispendiosas: teste
destrutivo ou, resultado apresenta-se relativamente homogêneo
(temperatura, umidade relativa do ar, pressão,..)
 Não são tão sensíveis às alterações do
processo quanto às cartas Xbar R
99

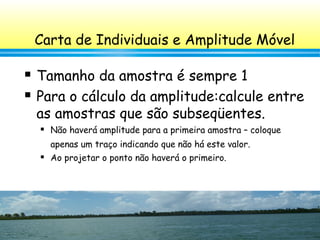

Carta de Individuais e Amplitude Móvel
 Tamanho da amostra é sempre 1
 Para o cálculo da amplitude:calcule entre
as amostras que são subseqüentes.
 Não haverá amplitude para a primeira amostra – coloque
apenas um traço indicando que não há este valor.
 Ao projetar o ponto não haverá o primeiro.
100

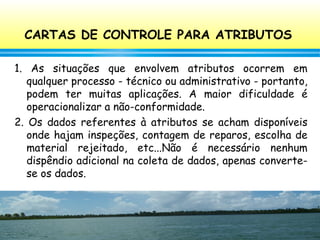

CARTAS DE CONTROLE PARA ATRIBUTOS
1. As situações que envolvem atributos ocorrem em
qualquer processo - técnico ou administrativo - portanto,
podem ter muitas aplicações. A maior dificuldade é
operacionalizar a não-conformidade.
2. Os dados referentes à atributos se acham disponíveis
onde hajam inspeções, contagem de reparos, escolha de
material rejeitado, etc...Não é necessário nenhum
dispêndio adicional na coleta de dados, apenas converte-
se os dados.
101

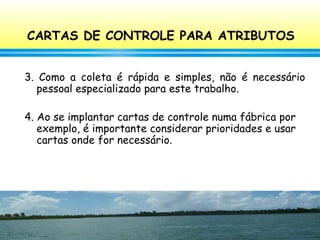

3. Como a coleta é rápida e simples, não é necessário
pessoal especializado para este trabalho.
4. Ao se implantar cartas de controle numa fábrica por
exemplo, é importante considerar prioridades e usar
cartas onde for necessário.
CARTAS DE CONTROLE PARA ATRIBUTOS
102

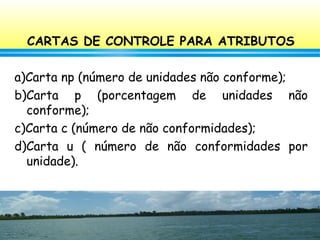

CARTAS DE CONTROLE PARA ATRIBUTOS
a)Carta np (número de unidades não conforme);
b)Carta p (porcentagem de unidades não
conforme);
c)Carta c (número de não conformidades);
d)Carta u ( número de não conformidades por
unidade).
103

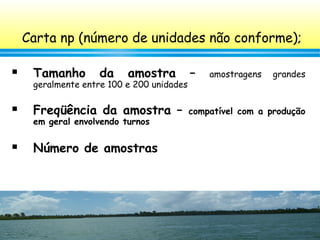

Carta np (número de unidades não conforme);
 Tamanho da amostra – amostragens grandes
geralmente entre 100 e 200 unidades
 Freqüência da amostra – compatível com a produção
em geral envolvendo turnos
 Número de amostras
104

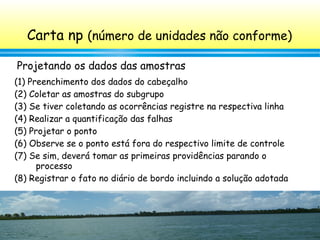

(1) Preenchimento dos dados do cabeçalho
(2) Coletar as amostras do subgrupo
(3) Se tiver coletando as ocorrências registre na respectiva linha
(4) Realizar a quantificação das falhas
(5) Projetar o ponto
(6) Observe se o ponto está fora do respectivo limite de controle
(7) Se sim, deverá tomar as primeiras providências parando o
processo
(8) Registrar o fato no diário de bordo incluindo a solução adotada
Projetando os dados das amostras
Carta np (número de unidades não conforme)
105

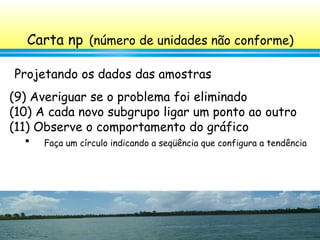

(9) Averiguar se o problema foi eliminado
(10) A cada novo subgrupo ligar um ponto ao outro
(11) Observe o comportamento do gráfico

Faça um círculo indicando a seqüência que configura a tendência
Projetando os dados das amostras
Carta np (número de unidades não conforme)
106
 Preocupação com a correta projeção dos
pontos
 Análise visual incorreta leva a ações
desnecessárias
 A qualquer tempo registre ocorrências e fatos
relevantes no Diário de Bordo
 É relevante lembrar que o objetivo é ZERO
defeitos
Carta np (número de unidades não conforme)
107
Cartas U e C
 Diferem apenas por contabilizarem os
defeitos e não as unidades defeituosas
108

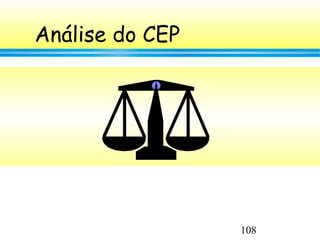

Análise do CEP
109

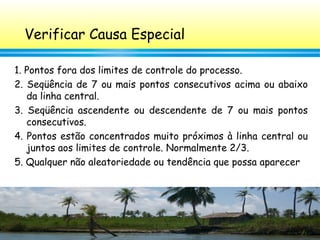

Verificar Causa Especial
1. Pontos fora dos limites de controle do processo.
2. Seqüência de 7 ou mais pontos consecutivos acima ou abaixo
da linha central.
3. Seqüência ascendente ou descendente de 7 ou mais pontos
consecutivos.
4. Pontos estão concentrados muito próximos à linha central ou
juntos aos limites de controle. Normalmente 2/3.
5. Qualquer não aleatoriedade ou tendência que possa aparecer
110

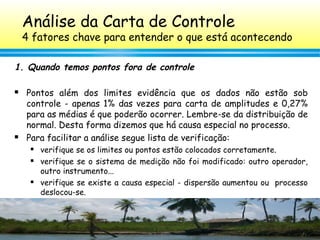

Análise da Carta de Controle
4 fatores chave para entender o que está acontecendo
1. Quando temos pontos fora de controle
 Pontos além dos limites evidência que os dados não estão sob
controle - apenas 1% das vezes para carta de amplitudes e 0,27%
para as médias é que poderão ocorrer. Lembre-se da distribuição de
normal. Desta forma dizemos que há causa especial no processo.
 Para facilitar a análise segue lista de verificação:
 verifique se os limites ou pontos estão colocados corretamente.
 verifique se o sistema de medição não foi modificado: outro operador,
outro instrumento...
 verifique se existe a causa especial - dispersão aumentou ou processo
deslocou-se.
111
2. Quando temos tendências
 A presença de tendências, mesmo quando dentro dos limites de
controle evidência que não há condição de controle.
 A seqüência de 7 ou mais pontos consecutivos, acima ou abaixo da
linha central, ascendente ou descendente determina a tendência.
 As causas principais podem ser por exemplo: mau funcionamento
de um equipamento, lote não uniforme de matéria-prima, presença
de novo inspetor ou instrumento...
Análise da Carta de Controle
4 fatores chave para entender o que está acontecendo
112

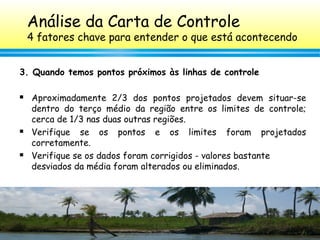

3. Quando temos pontos próximos às linhas de controle
 Aproximadamente 2/3 dos pontos projetados devem situar-se
dentro do terço médio da região entre os limites de controle;
cerca de 1/3 nas duas outras regiões.
 Verifique se os pontos e os limites foram projetados
corretamente.
 Verifique se os dados foram corrigidos - valores bastante
desviados da média foram alterados ou eliminados.
Análise da Carta de Controle
4 fatores chave para entender o que está acontecendo
113
4. Quando determinamos e eliminamos as causas especiais
 É necessário determinar a origem das causas especiais e tomar
medidas preventivas para evitar sua ocorrência. O diário de bordo
torna-se extremamente útil para analisar o problema.
 Toda vez que houver ocorrência de causas especiais é preciso fazer
a correção dos limites e linha central. Para tanto, excluímos todas as
amostras afetadas e realizamos os cálculos com as restantes. Esta
prática não é válida quando houver solução com alteração substancial
no processo; neste caso deve-se fazer um novo levantamento de dados.
 Quando um processo encontra-se sob controle e capaz, podemos
estender esses limites para períodos maiores. Neste caso teremos
controle contínuo do processo com o operador e a supervisão local..
Análise da Carta de Controle
4 fatores chave para entender o que está acontecendo
114
Módulo 3
Interpretação dos gráficos e a a
influência dos sistemas de medição
115
Exemplo de Cartas de Controle (sob controle)
Cartas sob controle:
1. A maioria dos pontos flutuam próximo
da linha central;
2. Poucos pontos perto do limite de
controle;
3. Nenhum ponto fora dos limites de
controle;
4. Não há seqüência de sete pontos em um
dos lados da linha média;
5. Não há seqüência de sete (ou mais)
pontos consecutivos crescente ou
decrescente.
Carta de Controle
0
0,5
1
1,5
2
2,5
3
3,5
4
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
29-Ago
29-Ago
30-Ago
1-Set
3-Set
4-Set
6-Set
7-Set
9-Set
%O2
média
LSC
LIC
Carta de Controle
0,00
0,20
0,40
0,60
0,80
1,00
1,20
1,40
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
29-Ago
29-Ago
30-Ago
1-Set
3-Set
4-Set
6-Set
7-Set
9-Set
R
R-médio
LSCR
LICR
116
Carta de Controle
0,5
1
1,5
2
2,5
3
3,5
4
4,5
20-Ago
21-Ago
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
28-Ago
29-Ago
30-Ago
31-Ago
2-Set
3-Set
4-Set
%O2
Média
LSC
LIC
B.
Carta de Controle
0,00
0,50
1,00
1,50
2,00
2,50
20-Ago
21-Ago
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
28-Ago
29-Ago
30-Ago
31-Ago
2-Set
3-Set
4-Set
R
R-médio
LSCR
LICR
D.
Carta de Controle
0,50
1,00
1,50
2,00
2,50
3,00
3,50
4,00
20-Ago
21-Ago
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
28-Ago
29-Ago
30-Ago
31-Ago
2-Set
3-Set
4-Set
%O2
Média
LSC
LIC
A.
Carta de Controle
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
5,5
20-Ago
21-Ago
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
28-Ago
29-Ago
30-Ago
31-Ago
2-Set
3-Set
4-Set
%O2
Média
LSC
LIC
C.
Exemplo de Cartas de Controle (fora de controle)
117

Interpretação dos Gráficos
como olhar os gráficos !
L S C
L M
L I C

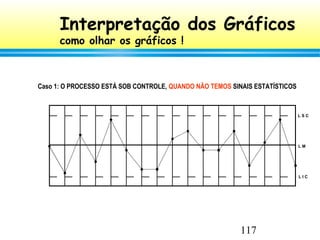

Caso 1: O PROCESSO ESTÁ SOB CONTROLE, QUANDO NÃO TEMOS SINAIS ESTATÍSTICOS
118

Interpretação dos Gráficos
como olhar os gráficos !
Caso 2 – A : Causas especiais: Quando um ou mais pontos estão fora dos limites de controle.
L S C
L M
L I C
119

Interpretação dos Gráficos
como olhar os gráficos !

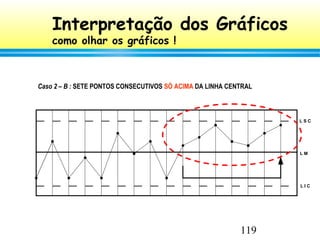

Caso 2 – B : SETE PONTOS CONSECUTIVOS SÓ ACIMA DA LINHA CENTRAL
L S C
L M
L I C
120
L S C
L M
L I C

Interpretação dos Gráficos
como olhar os gráficos !

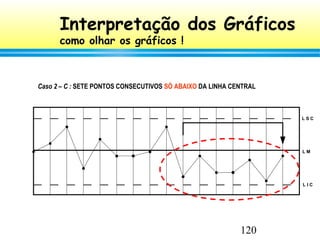

Caso 2 – C : SETE PONTOS CONSECUTIVOS SÓ ABAIXO DA LINHA CENTRAL
121

Interpretação dos Gráficos
como olhar os gráficos !

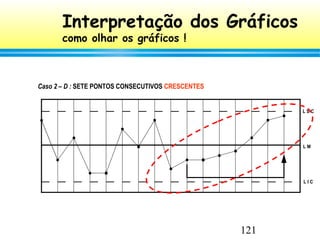

Caso 2 – D : SETE PONTOS CONSECUTIVOS CRESCENTES
L S C
L M
L I C
122
L S C
L M
L I C

Interpretação dos Gráficos
como olhar os gráficos !

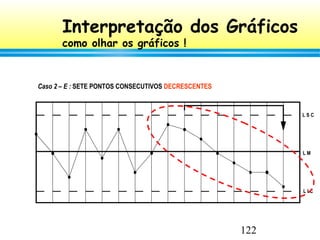

Caso 2 – E : SETE PONTOS CONSECUTIVOS DECRESCENTES
123

Caso 2 – F : VÁRIOS PONTOS MUITO PRÓXIMOS AOS LIMITES DE CONTROLE
L S C
L M
L I C
Interpretação dos Gráficos
como olhar os gráficos !
124
L S C
L M
L I C


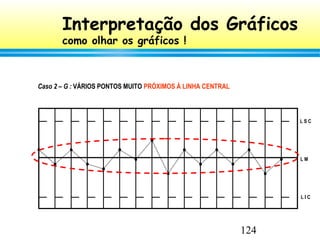

Caso 2 – G : VÁRIOS PONTOS MUITO PRÓXIMOS À LINHA CENTRAL
Interpretação dos Gráficos
como olhar os gráficos !
125
Sistemas de Medição
126

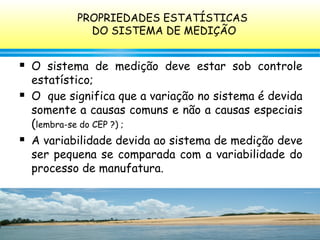

 O sistema de medição deve estar sob controle
estatístico;
 O que significa que a variação no sistema é devida
somente a causas comuns e não a causas especiais
(lembra-se do CEP ?) ;
 A variabilidade devida ao sistema de medição deve
ser pequena se comparada com a variabilidade do
processo de manufatura.
PROPRIEDADES ESTATÍSTICAS
DO SISTEMA DE MEDIÇÃO
127

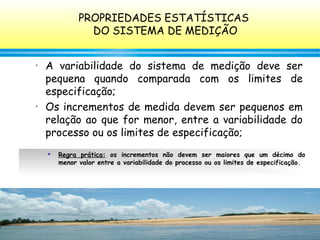

• A variabilidade do sistema de medição deve ser
pequena quando comparada com os limites de
especificação;
• Os incrementos de medida devem ser pequenos em
relação ao que for menor, entre a variabilidade do
processo ou os limites de especificação;

Regra prática: os incrementos não devem ser maiores que um décimo do
menor valor entre a variabilidade do processo ou os limites de especificação.
PROPRIEDADES ESTATÍSTICAS
DO SISTEMA DE MEDIÇÃO
128

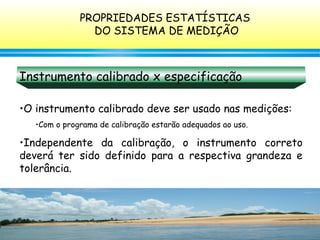

Instrumento calibrado x especificação
•O instrumento calibrado deve ser usado nas medições:
•Com o programa de calibração estarão adequados ao uso.
•Independente da calibração, o instrumento correto
deverá ter sido definido para a respectiva grandeza e
tolerância.
PROPRIEDADES ESTATÍSTICAS
DO SISTEMA DE MEDIÇÃO
129

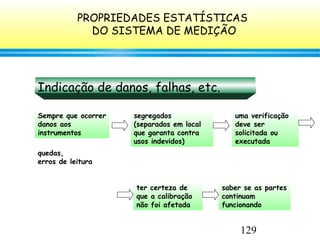

Indicação de danos, falhas, etc.
Sempre que ocorrer
danos aos
instrumentos
quedas,
erros de leitura
segregados
(separados em local
que garanta contra
usos indevidos)
uma verificação
deve ser
solicitada ou
executada
ter certeza de
que a calibração
não foi afetada
saber se as partes
continuam
funcionando
PROPRIEDADES ESTATÍSTICAS
DO SISTEMA DE MEDIÇÃO
130

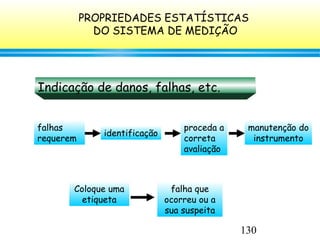

Indicação de danos, falhas, etc.
falhas
requerem
identificação
proceda a
correta
avaliação
manutenção do
instrumento
Coloque uma
etiqueta
falha que
ocorreu ou a
sua suspeita
PROPRIEDADES ESTATÍSTICAS
DO SISTEMA DE MEDIÇÃO
132

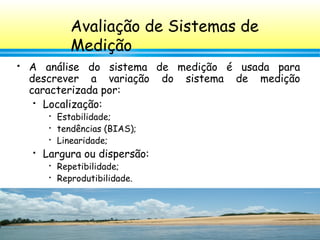

 A análise do sistema de medição é usada para
descrever a variação do sistema de medição
caracterizada por:
 Localização:

Estabilidade;

tendências (BIAS);

Linearidade;
 Largura ou dispersão:

Repetibilidade;

Reprodutibilidade.
Avaliação de Sistemas de
Medição
133

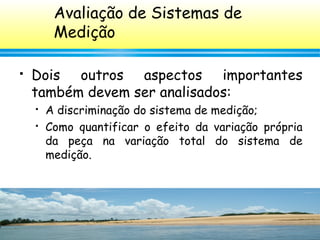

 Dois outros aspectos importantes
também devem ser analisados:
 A discriminação do sistema de medição;
 Como quantificar o efeito da variação própria
da peça na variação total do sistema de
medição.
Avaliação de Sistemas de
Medição
134

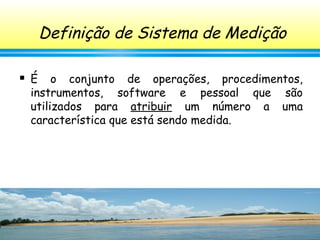

 É o conjunto de operações, procedimentos,
instrumentos, software e pessoal que são
utilizados para atribuir um número a uma
característica que está sendo medida.
Definição de Sistema de Medição
135

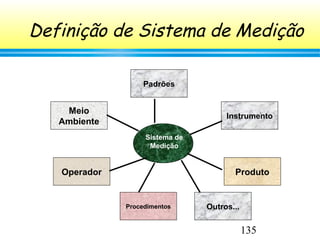

Sistema de
Medição
Meio
Ambiente
Instrumento
ProdutoOperador
Padrões
Procedimentos Outros...
Definição de Sistema de Medição
136

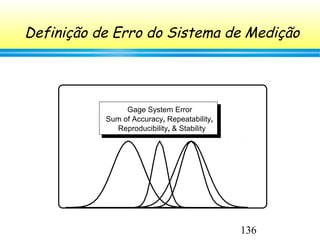

Definição de Erro do Sistema de Medição
Gage System Error
Sum of Accuracy, Repeatability,
Reproducibility, & Stability
137

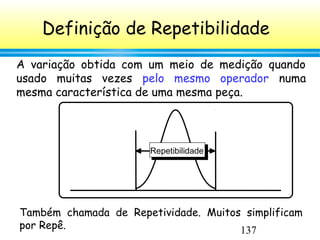

Definição de Repetibilidade
A variação obtida com um meio de medição quando
usado muitas vezes pelo mesmo operador numa
mesma característica de uma mesma peça.
Repetibilidade
Também chamada de Repetividade. Muitos simplificam
por Repê.
138

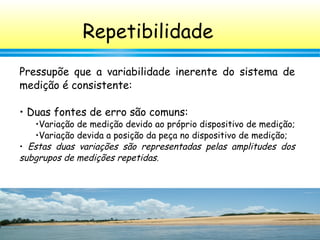

Definição de Repetibilidade
139
Pressupõe que a variabilidade inerente do sistema de
medição é consistente:
• Duas fontes de erro são comuns:
•Variação de medição devido ao próprio dispositivo de medição;
•Variação devida a posição da peça no dispositivo de medição;
• Estas duas variações são representadas pelas amplitudes dos
subgrupos de medições repetidas.
Repetibilidade
140
A carta das amplitudes mostrará a consistência do
processo de medição
• Se a carta de amplitudes apresenta-se fora de controle, provavelmente
existe um problema com a consistência do processo de medição;
• Os pontos identificados como fora de controle deveriam passar por um
processo de investigação, buscando sua causa especial de inconsistência e,
corrigidas;
• A única exceção ocorre quando as medições tem uma discriminação
inadequada.
Repetibilidade
141

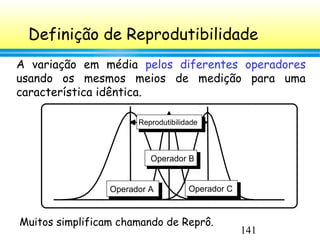

Definição de Reprodutibilidade
A variação em média pelos diferentes operadores
usando os mesmos meios de medição para uma
característica idêntica.
Operador A
Operador B
Operador C
Reprodutibilidade
Muitos simplificam chamando de Reprô.
142

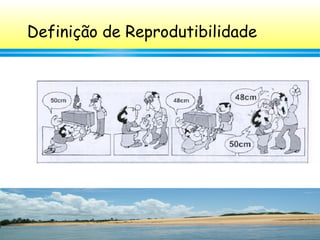

Definição de Reprodutibilidade
143

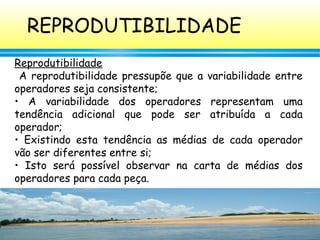

Reprodutibilidade
A reprodutibilidade pressupõe que a variabilidade entre
operadores seja consistente;
• A variabilidade dos operadores representam uma
tendência adicional que pode ser atribuída a cada
operador;
• Existindo esta tendência as médias de cada operador
vão ser diferentes entre si;
• Isto será possível observar na carta de médias dos
operadores para cada peça.
REPRODUTIBILIDADE
144

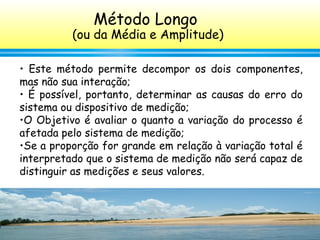

• Este método permite decompor os dois componentes,
mas não sua interação;
• É possível, portanto, determinar as causas do erro do
sistema ou dispositivo de medição;
•O Objetivo é avaliar o quanto a variação do processo é
afetada pelo sistema de medição;
•Se a proporção for grande em relação à variação total é
interpretado que o sistema de medição não será capaz de
distinguir as medições e seus valores.

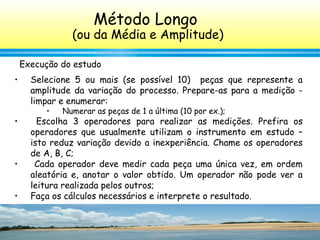

Método Longo
(ou da Média e Amplitude)
145
• Selecione 5 ou mais (se possível 10) peças que represente a
amplitude da variação do processo. Prepare-as para a medição -
limpar e enumerar:
• Numerar as peças de 1 a última (10 por ex.);
• Escolha 3 operadores para realizar as medições. Prefira os
operadores que usualmente utilizam o instrumento em estudo –
isto reduz variação devido a inexperiência. Chame os operadores
de A, B, C;
• Cada operador deve medir cada peça uma única vez, em ordem
aleatória e, anotar o valor obtido. Um operador não pode ver a
leitura realizada pelos outros;
• Faça os cálculos necessários e interprete o resultado.
Execução do estudo
Método Longo
(ou da Média e Amplitude)
146

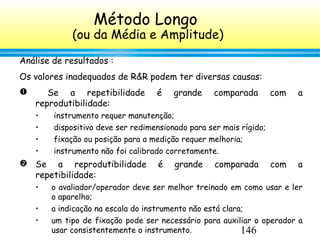

Análise de resultados :
Os valores inadequados de R&R podem ter diversas causas:
 Se a repetibilidade é grande comparada com a
reprodutibilidade:
• instrumento requer manutenção;
• dispositivo deve ser redimensionado para ser mais rígido;
• fixação ou posição para a medição requer melhoria;
• instrumento não foi calibrado corretamente.
 Se a reprodutibilidade é grande comparada com a
repetibilidade:
• o avaliador/operador deve ser melhor treinado em como usar e ler
o aparelho;
• a indicação na escala do instrumento não está clara;
• um tipo de fixação pode ser necessário para auxiliar o operador a
usar consistentemente o instrumento.
Método Longo
(ou da Média e Amplitude)
147

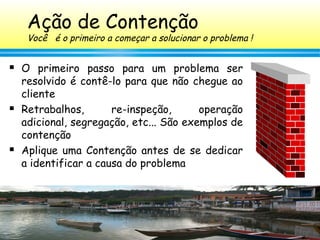

Ação de Contenção
Você é o primeiro a começar a solucionar o problema !
 O primeiro passo para um problema ser
resolvido é contê-lo para que não chegue ao
cliente
 Retrabalhos, re-inspeção, operação
adicional, segregação, etc... São exemplos de
contenção
 Aplique uma Contenção antes de se dedicar
a identificar a causa do problema
148

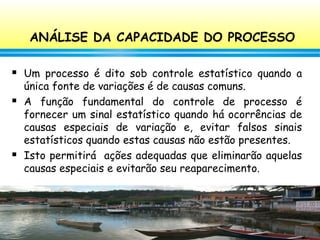

ANÁLISE DA CAPACIDADE DO PROCESSO
 Um processo é dito sob controle estatístico quando a
única fonte de variações é de causas comuns.
 A função fundamental do controle de processo é
fornecer um sinal estatístico quando há ocorrências de
causas especiais de variação e, evitar falsos sinais
estatísticos quando estas causas não estão presentes.
 Isto permitirá ações adequadas que eliminarão aquelas
causas especiais e evitarão seu reaparecimento.
149

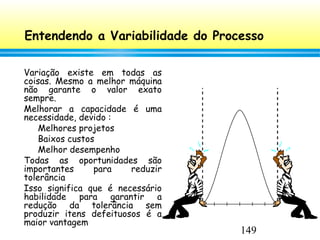

Entendendo a Variabilidade do Processo
Variação existe em todas as
coisas. Mesmo a melhor máquina
não garante o valor exato
sempre.
Melhorar a capacidade é uma
necessidade, devido :
Melhores projetos
Baixos custos
Melhor desempenho
Todas as oportunidades são
importantes para reduzir
tolerância
Isso significa que é necessário
habilidade para garantir a
redução da tolerância sem
produzir itens defeituosos é a
maior vantagem
150

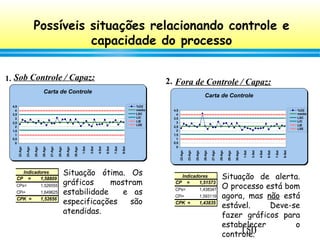

Possíveis situações relacionando controle e
capacidade do processo
1.
CP = 1,58809
CPs= 1,526555
CPi= 1,649625
CPK = 1,52656
Indicadores Situação ótima. Os
gráficos mostram
estabilidade e as
especificações são
atendidas.
Sob Controle / Capaz:
Carta de Controle
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
29-Ago
29-Ago
30-Ago
1-Set
3-Set
4-Set
6-Set
7-Set
9-Set
%O2
média
LSC
LIC
LIE
LSE
2.
CP = 1,51573
CPs= 1,438347
CPi= 1,593119
CPK = 1,43835
Indicadores Situação de alerta.
O processo está bom
agora, mas não está
estável. Deve-se
fazer gráficos para
estabelecer o
controle.
Fora de Controle / Capaz:
Carta de Controle
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
29-Ago
29-Ago
30-Ago
1-Set
3-Set
4-Set
6-Set
7-Set
9-Set
%O2
média
LSC
LIC
LIE
LSE
151

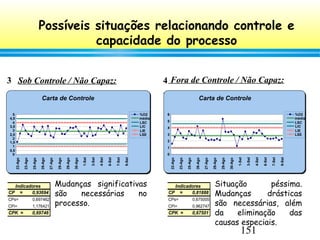

3
.
CP = 0,93694
CPs= 0,697462
CPi= 1,176421
CPK = 0,69746
Indicadores Mudanças significativas
são necessárias no
processo.
Sob Controle / Não Capaz:
Possíveis situações relacionando controle e
capacidade do processo
Carta de Controle
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
29-Ago
29-Ago
30-Ago
1-Set
3-Set
4-Set
6-Set
7-Set
9-Set
%O2
média
LSC
LIC
LIE
LSE
4
.
Fora de Controle / Não Capaz:
CP = 0,81888
CPs= 0,675005
CPi= 0,962747
CPK = 0,67501
Indicadores Situação péssima.
Mudanças drásticas
são necessárias, além
da eliminação das
causas especiais.
Carta de Controle
0
1
2
3
4
5
6
22-Ago
23-Ago
25-Ago
26-Ago
27-Ago
29-Ago
29-Ago
30-Ago
1-Set
3-Set
4-Set
6-Set
7-Set
9-Set
%O2
média
LSC
LIC
LIE
LSE
152

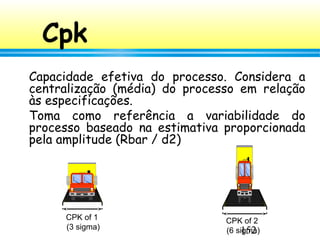

Cpk
Capacidade efetiva do processo. Considera a
centralização (média) do processo em relação
às especificações.
Toma como referência a variabilidade do
processo baseado na estimativa proporcionada
pela amplitude (Rbar / d2)
CPK of 2
(6 sigma)
CPK of 1
(3 sigma)
153

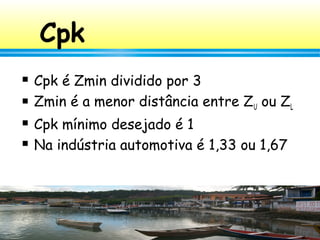

Cpk
 Cpk é Zmin dividido por 3
 Zmin é a menor distância entre ZU ou ZL
 Cpk mínimo desejado é 1
 Na indústria automotiva é 1,33 ou 1,67
154
Ações quando não é obtido Cpk
 seleção 100% das peças retrabalhando ou refugando
as que estiverem fora de especificação.
 alteração da especificação do produto para torná-lo
compatível com a real capacidade do processo. Uma
medida gerencial que NÃO melhora a qualidade e que
pode comprometer a intenção do produto.
 atuação no processo reduzindo as causas comuns.
155
Contato
Sergio Canossa
E-mail: sercan@sercan-consultoria.com.br
Site: www.sercan-consultoria.com.br
Telefone: 11 – 4123-8091 / 8346-4323
Nunca abra mão de seu
direito de errar;
porque então perderá a
habilidade de aprender
coisas novas e de fazer sua
vida avançar.
David M. Burns

Mais conteúdo relacionado

Mais procurados

Ferramentas da Qualidade
Ferramentas da QualidadeFerramentas da Qualidade
Ferramentas da Qualidade
Mayra de Souza

Apresentação qualidade
Apresentação qualidadeApresentação qualidade
Apresentação qualidade
Guilmour Rossi

Gestão da qualidade
Gestão da qualidadeGestão da qualidade
Gestão da qualidade
Carlos Sousa

Aula 1 Administração da Produção - definições básicas
Aula 1   Administração da Produção - definições básicasAula 1   Administração da Produção - definições básicas
Aula 1 Administração da Produção - definições básicas
Correios

Eras da qualidade
Eras da qualidadeEras da qualidade
Eras da qualidade
Renato Bottini

Gestão da produção aula 01
Gestão da produção   aula 01Gestão da produção   aula 01
Gestão da produção aula 01
Mauricio de Castro

Gestão da produção
Gestão da produçãoGestão da produção
Gestão da produção
Luiz Carlos Oliveira

Indicadores de Desempenho
Indicadores de Desempenho Indicadores de Desempenho
Introdução a Manutenção de Máquinas e Equipamentos
Introdução a Manutenção de Máquinas e EquipamentosIntrodução a Manutenção de Máquinas e Equipamentos
Introdução a Manutenção de Máquinas e Equipamentos
Anderson Pontes

Aula 1 - Gestão da Qualidade
Aula 1 - Gestão da QualidadeAula 1 - Gestão da Qualidade
Aula 1 - Gestão da Qualidade
Unidade Acedêmica de Engenharia de Produção

Apresentação fmea
Apresentação fmeaApresentação fmea
Apresentação fmea
emc5714

7 ferramentas da qualidade
7 ferramentas da qualidade7 ferramentas da qualidade
7 ferramentas da qualidade
Virginia Gonçalves

Lean Manufacturing
Lean ManufacturingLean Manufacturing
Lean Manufacturing
Daisy Marschalk

Aula Lean
Aula LeanAula Lean
Lean Manufacturing 2
Lean Manufacturing 2Lean Manufacturing 2
Lean Manufacturing 2
daniellopesfranco

Gestão da qualidade
Gestão da qualidadeGestão da qualidade
Gestão da qualidade
Laura Inafuko

Lean manufacturing slides
Lean manufacturing slidesLean manufacturing slides
Lean manufacturing slides
Moises Ribeiro

Método para análise e melhoria de processos
Método para análise e melhoria de processosMétodo para análise e melhoria de processos
Método para análise e melhoria de processos
Jorge Covacs

Sistema de Planejamento e Controle da Produção - PCP
Sistema de Planejamento e Controle da Produção - PCPSistema de Planejamento e Controle da Produção - PCP
Sistema de Planejamento e Controle da Produção - PCP
Mauro Enrique

Gestão da mudança
Gestão da mudançaGestão da mudança
Gestão da mudança
Leila Oliva


Mais procurados (20)

Ferramentas da Qualidade
Ferramentas da QualidadeFerramentas da Qualidade
Ferramentas da Qualidade

Apresentação qualidade
Apresentação qualidadeApresentação qualidade
Apresentação qualidade

Gestão da qualidade
Gestão da qualidadeGestão da qualidade
Gestão da qualidade

Aula 1 Administração da Produção - definições básicas
Aula 1   Administração da Produção - definições básicasAula 1   Administração da Produção - definições básicas
Aula 1 Administração da Produção - definições básicas

Eras da qualidade
Eras da qualidadeEras da qualidade
Eras da qualidade

Gestão da produção aula 01
Gestão da produção   aula 01Gestão da produção   aula 01
Gestão da produção aula 01

Gestão da produção
Gestão da produçãoGestão da produção
Gestão da produção

Indicadores de Desempenho
Indicadores de Desempenho Indicadores de Desempenho
Indicadores de Desempenho

Introdução a Manutenção de Máquinas e Equipamentos
Introdução a Manutenção de Máquinas e EquipamentosIntrodução a Manutenção de Máquinas e Equipamentos
Introdução a Manutenção de Máquinas e Equipamentos

Aula 1 - Gestão da Qualidade
Aula 1 - Gestão da QualidadeAula 1 - Gestão da Qualidade
Aula 1 - Gestão da Qualidade

Apresentação fmea
Apresentação fmeaApresentação fmea
Apresentação fmea

7 ferramentas da qualidade
7 ferramentas da qualidade7 ferramentas da qualidade
7 ferramentas da qualidade

Lean Manufacturing
Lean ManufacturingLean Manufacturing
Lean Manufacturing

Aula Lean
Aula LeanAula Lean
Aula Lean

Lean Manufacturing 2
Lean Manufacturing 2Lean Manufacturing 2
Lean Manufacturing 2

Gestão da qualidade
Gestão da qualidadeGestão da qualidade
Gestão da qualidade

Lean manufacturing slides
Lean manufacturing slidesLean manufacturing slides
Lean manufacturing slides

Método para análise e melhoria de processos
Método para análise e melhoria de processosMétodo para análise e melhoria de processos
Método para análise e melhoria de processos

Sistema de Planejamento e Controle da Produção - PCP
Sistema de Planejamento e Controle da Produção - PCPSistema de Planejamento e Controle da Produção - PCP
Sistema de Planejamento e Controle da Produção - PCP

Gestão da mudança
Gestão da mudançaGestão da mudança
Gestão da mudança


Destaque

Cep -qualidade[1]
Cep  -qualidade[1]Cep  -qualidade[1]
Apresentacao CEP - Centro de Educacao de Itajubá- MG
Apresentacao   CEP - Centro de Educacao de Itajubá- MGApresentacao   CEP - Centro de Educacao de Itajubá- MG
Apresentacao CEP - Centro de Educacao de Itajubá- MG
CEP

Apresentação cep
Apresentação cepApresentação cep
Apresentação cepemc5714

Controle estatístico de processo - CEP
Controle estatístico de processo - CEPControle estatístico de processo - CEP
Controle estatístico de processo - CEP
David Marcus Mápelli

Nilo Antonio de Souza Sampaio - Controle estatístico de processos
Nilo Antonio de Souza Sampaio - Controle estatístico de processos Nilo Antonio de Souza Sampaio - Controle estatístico de processos
Nilo Antonio de Souza Sampaio - Controle estatístico de processos
Nilo Sampaio

Controle estatístico de processos
Controle estatístico de processosControle estatístico de processos
Controle estatístico de processos
Synergia - Engenharia de Software e Sistemas

Controle de Processo
Controle de ProcessoControle de Processo
Controle de Processo
Euler Silva

Seis sigma completo
Seis sigma completoSeis sigma completo
Seis sigma completo
Marcus Vinicius Carina


Destaque (8)

Cep -qualidade[1]
Cep  -qualidade[1]Cep  -qualidade[1]
Cep -qualidade[1]

Apresentacao CEP - Centro de Educacao de Itajubá- MG
Apresentacao   CEP - Centro de Educacao de Itajubá- MGApresentacao   CEP - Centro de Educacao de Itajubá- MG
Apresentacao CEP - Centro de Educacao de Itajubá- MG

Apresentação cep
Apresentação cepApresentação cep
Apresentação cep

Controle estatístico de processo - CEP
Controle estatístico de processo - CEPControle estatístico de processo - CEP
Controle estatístico de processo - CEP

Nilo Antonio de Souza Sampaio - Controle estatístico de processos
Nilo Antonio de Souza Sampaio - Controle estatístico de processos Nilo Antonio de Souza Sampaio - Controle estatístico de processos
Nilo Antonio de Souza Sampaio - Controle estatístico de processos

Controle estatístico de processos
Controle estatístico de processosControle estatístico de processos
Controle estatístico de processos

Controle de Processo
Controle de ProcessoControle de Processo
Controle de Processo

Seis sigma completo
Seis sigma completoSeis sigma completo
Seis sigma completo


Semelhante a Curso CEP Operadores

Empreendedorismo
EmpreendedorismoEmpreendedorismo
Empreendedorismo
Thalles Fidelis

05. ferramentas para a qualidade
05. ferramentas para a qualidade05. ferramentas para a qualidade
05. ferramentas para a qualidade
Alane Oliveira

Técnica de Planejamento
Técnica de PlanejamentoTécnica de Planejamento
Técnica de Planejamento
Marcos Ribeiro de Lima

Texto 02 ferr qlide x masp
Texto 02 ferr qlide x maspTexto 02 ferr qlide x masp
Texto 02 ferr qlide x masp
schiavi-rs

Indicadores de políticas públicas e métricas de software: uma visão em paralelo
Indicadores de políticas públicas e métricas de software: uma visão em paraleloIndicadores de políticas públicas e métricas de software: uma visão em paralelo
Indicadores de políticas públicas e métricas de software: uma visão em paralelo
Roberto de Pinho

Apresentao ferramentas da_qualidade_sergio_franca
Apresentao ferramentas da_qualidade_sergio_francaApresentao ferramentas da_qualidade_sergio_franca
Apresentao ferramentas da_qualidade_sergio_franca
Fernanda Farias

CONTROLO DE QUALIDADE SLIDE.pdf
CONTROLO DE QUALIDADE SLIDE.pdfCONTROLO DE QUALIDADE SLIDE.pdf
CONTROLO DE QUALIDADE SLIDE.pdf
JESUSBASILIOANTONIO

Indicadores de Desempenho.pptx
Indicadores de Desempenho.pptxIndicadores de Desempenho.pptx
Indicadores de Desempenho.pptx
HenriqueLacerdaNiedd

316941936-Ferramentas-da-Qualidade-Acao-Corretiva-e-Preventiva.pdf
316941936-Ferramentas-da-Qualidade-Acao-Corretiva-e-Preventiva.pdf316941936-Ferramentas-da-Qualidade-Acao-Corretiva-e-Preventiva.pdf
316941936-Ferramentas-da-Qualidade-Acao-Corretiva-e-Preventiva.pdf
WellingtonSoares86

Criação e gestão de indicadores processo 2a parte
Criação e gestão de indicadores processo   2a parteCriação e gestão de indicadores processo   2a parte
Criação e gestão de indicadores processo 2a parte
Priscila Nogueira

1710
17101710
1710
Pelo Siro

Ferramentas da Qualidade
Ferramentas da QualidadeFerramentas da Qualidade
Ferramentas da Qualidade
CLT Valuebased Services

Apostila ferramentas QT
Apostila ferramentas QTApostila ferramentas QT
Apostila ferramentas QT
Marcos Magnanti

Você sabe analisar bem dados apresentados em gráficos, tabelas, planilhas e e...
Você sabe analisar bem dados apresentados em gráficos, tabelas, planilhas e e...Você sabe analisar bem dados apresentados em gráficos, tabelas, planilhas e e...
Você sabe analisar bem dados apresentados em gráficos, tabelas, planilhas e e...
ScienceTec & CorrTec-Engineering

Curso mapeamento-bpmn-bizagi-total
Curso mapeamento-bpmn-bizagi-totalCurso mapeamento-bpmn-bizagi-total
Curso mapeamento-bpmn-bizagi-total
Andreia Dutra Tonon

Implementação de projetos
Implementação de projetosImplementação de projetos
Implementação de projetos
Henrique da Silva

Ferramentas+de+qu --
Ferramentas+de+qu --Ferramentas+de+qu --
Ferramentas+de+qu --
Edilene Aguiar

Ferramentas+de+qu --
Ferramentas+de+qu --Ferramentas+de+qu --
Ferramentas+de+qu --
unieubra

Ferramentas+de+qu --
Ferramentas+de+qu --Ferramentas+de+qu --
Ferramentas+de+qu --
unieubra

Gestão de resultados ga telecom
Gestão de resultados   ga telecomGestão de resultados   ga telecom
Gestão de resultados ga telecom
Antonio Moreira


Semelhante a Curso CEP Operadores (20)

Empreendedorismo
EmpreendedorismoEmpreendedorismo
Empreendedorismo

05. ferramentas para a qualidade
05. ferramentas para a qualidade05. ferramentas para a qualidade
05. ferramentas para a qualidade

Técnica de Planejamento
Técnica de PlanejamentoTécnica de Planejamento
Técnica de Planejamento

Texto 02 ferr qlide x masp
Texto 02 ferr qlide x maspTexto 02 ferr qlide x masp
Texto 02 ferr qlide x masp

Indicadores de políticas públicas e métricas de software: uma visão em paralelo
Indicadores de políticas públicas e métricas de software: uma visão em paraleloIndicadores de políticas públicas e métricas de software: uma visão em paralelo
Indicadores de políticas públicas e métricas de software: uma visão em paralelo

Apresentao ferramentas da_qualidade_sergio_franca
Apresentao ferramentas da_qualidade_sergio_francaApresentao ferramentas da_qualidade_sergio_franca
Apresentao ferramentas da_qualidade_sergio_franca

CONTROLO DE QUALIDADE SLIDE.pdf
CONTROLO DE QUALIDADE SLIDE.pdfCONTROLO DE QUALIDADE SLIDE.pdf
CONTROLO DE QUALIDADE SLIDE.pdf

Indicadores de Desempenho.pptx
Indicadores de Desempenho.pptxIndicadores de Desempenho.pptx
Indicadores de Desempenho.pptx

316941936-Ferramentas-da-Qualidade-Acao-Corretiva-e-Preventiva.pdf
316941936-Ferramentas-da-Qualidade-Acao-Corretiva-e-Preventiva.pdf316941936-Ferramentas-da-Qualidade-Acao-Corretiva-e-Preventiva.pdf
316941936-Ferramentas-da-Qualidade-Acao-Corretiva-e-Preventiva.pdf

Criação e gestão de indicadores processo 2a parte
Criação e gestão de indicadores processo   2a parteCriação e gestão de indicadores processo   2a parte
Criação e gestão de indicadores processo 2a parte

1710
17101710
1710

Ferramentas da Qualidade
Ferramentas da QualidadeFerramentas da Qualidade
Ferramentas da Qualidade

Apostila ferramentas QT
Apostila ferramentas QTApostila ferramentas QT
Apostila ferramentas QT

Você sabe analisar bem dados apresentados em gráficos, tabelas, planilhas e e...
Você sabe analisar bem dados apresentados em gráficos, tabelas, planilhas e e...Você sabe analisar bem dados apresentados em gráficos, tabelas, planilhas e e...
Você sabe analisar bem dados apresentados em gráficos, tabelas, planilhas e e...

Curso mapeamento-bpmn-bizagi-total
Curso mapeamento-bpmn-bizagi-totalCurso mapeamento-bpmn-bizagi-total
Curso mapeamento-bpmn-bizagi-total

Implementação de projetos
Implementação de projetosImplementação de projetos
Implementação de projetos

Ferramentas+de+qu --
Ferramentas+de+qu --Ferramentas+de+qu --
Ferramentas+de+qu --

Ferramentas+de+qu --
Ferramentas+de+qu --Ferramentas+de+qu --
Ferramentas+de+qu --

Ferramentas+de+qu --
Ferramentas+de+qu --Ferramentas+de+qu --
Ferramentas+de+qu --

Gestão de resultados ga telecom
Gestão de resultados   ga telecomGestão de resultados   ga telecom
Gestão de resultados ga telecom


Último

Atividade de reforço de matemática 2º ano
Atividade de reforço de matemática 2º anoAtividade de reforço de matemática 2º ano
Atividade de reforço de matemática 2º ano
fernandacosta37763

UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdfUFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
Manuais Formação

000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
YeniferGarcia36

Pintura Romana .pptx
Pintura Romana                     .pptxPintura Romana                     .pptx
Pintura Romana .pptx
TomasSousa7

347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
AntnioManuelAgdoma

Potenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números RacionaisPotenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números Racionais
wagnermorais28

epidemias endemia-pandemia-e-epidemia (1).ppt
epidemias endemia-pandemia-e-epidemia (1).pptepidemias endemia-pandemia-e-epidemia (1).ppt
epidemias endemia-pandemia-e-epidemia (1).ppt
MarceloMonteiro213738

Livro: Pedagogia do Oprimido - Paulo Freire
Livro: Pedagogia do Oprimido - Paulo FreireLivro: Pedagogia do Oprimido - Paulo Freire
Livro: Pedagogia do Oprimido - Paulo Freire
WelberMerlinCardoso

cronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdfcronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdf
todorokillmepls

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx
DECIOMAURINARAMOS

REGULAMENTO DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
REGULAMENTO  DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...REGULAMENTO  DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
REGULAMENTO DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
Eró Cunha

Introdução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escolaIntrodução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escola
Professor Belinaso

Aula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sonsAula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sons
Érika Rufo

Testes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdfTestes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdf
lveiga112

1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
LeticiaRochaCupaiol

D20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua PortuguesaD20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua Portuguesa
eaiprofpolly

A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIASA SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
HisrelBlog

Leis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.pptLeis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.ppt
PatriciaZanoli

A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdfA QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
AurelianoFerreirades2

Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptxSlides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
LuizHenriquedeAlmeid6


Último (20)

Atividade de reforço de matemática 2º ano
Atividade de reforço de matemática 2º anoAtividade de reforço de matemática 2º ano
Atividade de reforço de matemática 2º ano

UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdfUFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf

000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf

Pintura Romana .pptx
Pintura Romana                     .pptxPintura Romana                     .pptx
Pintura Romana .pptx

347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf

Potenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números RacionaisPotenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números Racionais

epidemias endemia-pandemia-e-epidemia (1).ppt
epidemias endemia-pandemia-e-epidemia (1).pptepidemias endemia-pandemia-e-epidemia (1).ppt
epidemias endemia-pandemia-e-epidemia (1).ppt

Livro: Pedagogia do Oprimido - Paulo Freire
Livro: Pedagogia do Oprimido - Paulo FreireLivro: Pedagogia do Oprimido - Paulo Freire
Livro: Pedagogia do Oprimido - Paulo Freire

cronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdfcronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdf

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx

REGULAMENTO DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
REGULAMENTO  DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...REGULAMENTO  DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...
REGULAMENTO DO CONCURSO DESENHOS AFRO/2024 - 14ª edição - CEIRI /UREI (ficha...

Introdução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escolaIntrodução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escola

Aula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sonsAula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sons

Testes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdfTestes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdf

1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.

D20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua PortuguesaD20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua Portuguesa

A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIASA SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS

Leis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.pptLeis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.ppt

A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdfA QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf

Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptxSlides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx


Curso CEP Operadores

  • 1. CEP - OPERADORES 2ª edição Revisão 1.3Revisão 1.3 Todos os direitos de cópia reservados. Não é permitida a distribuição física ou eletrônica deste material sem a permissão expressa do autor.
  • 2. 2 Porque estamos aqui?  “Os senhores vieram aqui para mudar. E não apenas remendar. Não apenas fazer o que todo mundo faz.” – W.E. Deming  “Meu trabalho é descobrir como melhorar e quais são as causas dos problemas. Eu disse causas, não consequências. É isso que venho fazendo. E, quando se vai às causas, percebe-se que a mudança é absolutamente necessária.” – W.E. Deming
  • 3. 3  Orientar os operadores sobre a importância e resultados do CEP em seu trabalho;  Conscientizar e uniformizar os conhecimentos sobre amostragens;  Elaborar corretamente as cartas de controle utilizadas na empresa;  Interpretar corretamente os sinais estatísticos e executar o plano de reação; Estamos aqui para aprender
  • 4. 4 Estamos aqui para aprender MÓDULO 1 Matemática aplicada ao CEP ; MÓDULO 2 Conscientização Estatística ; MÓDULO 3 Elaboração e Interpretação de Cartas de Controle
  • 5. 5 Coletar dados para as cartas de controle Efetuar operações matemáticas: somar, subtrair, dividir, multiplicar, decimais, porcentagem, arredondamento, entre parênteses, positivos, negativos Uso de calculadora simples Efetuar cálculos de média, amplitude, mediana, limites superior e inferior Registrar pontos no gráfico Realizar interpretação instantânea dos sinais estatísticos Dar as providências imediatas e de causas especiais – iniciar ação de contenção Competências a serem desenvolvidas
  • 6. 6 Simplificar coleta de dados para auxiliar nos cálculos Observar mudanças visíveis nos processos Selecionar corretamente as amostras a serem avaliadas – amostragem e freqüência Preencher corretamente a identificação (cabeçalho) da carta de controle Estabelecer e avaliar a escala do gráfico Registrar Diário de Bordo Associar os conceitos estatísticos aos produtos e processos da empresa Competências a serem desenvolvidas
  • 7. 7 Escolaridade mínima equivalente ao Fundamental 1 (antiga 4ª série); Quem deve participar  Funcionários indicados pela empresa – operadores de produção e inspetores de qualidade Pré-requisito:
  • 8. 8 Metodologia  Exposição / transparências  Intercalado com exercícios Necessidade: USO DE CALCULADORA
  • 9. 9 Orientações Gerais  Duração : 40 horas (5 dias)  Horários:  Coffee break – manhã e tarde  Almoço - combinar local  Desligue o celular  Ou mantenha no vibra-call
  • 10. 10 Faça suas anotações !!!  Intencionalmente alguns assuntos abordados neste evento não estão descritos na apostila.  O objetivo é permitir a interação entre os treinandos e o instrutor  Também se objetiva que os treinandos registrem como entenderam os pontos não descritos, bem como os demais
  • 12. 12 A idéia dos números  Os números são o elemento da vida moderna  Estão presentes em nosso cotidiano: nas horas, datas, preços, idade, dinheiro, lazer  E nem precisamos ir à escola para ter contato com eles
  • 13. 13  Utilizamos os números para representar e julgar as medições que realizamos nos processos produtivos;  Assim podemos definir se está aprovado ou reprovado;  Podemos monitorar a produção e saber se está tudo bem;  Contamos quanto possuímos ou fizemos de qualquer coisa;  Enfim, os números ajudam a decidir! Números nos processos
  • 20. 20 Decimal  0,4  0,01  0,006  0,017  0,183
  • 21. 21 Operações com decimais  Soma  Subtração  Divisão
  • 22. 22 Regra de três Como é realizado o cálculo?
  • 24. 24 Arredondamento Medida = 14,874 cm •0 a 5 (inclusive) – arredondar para menos •6 a 9 – arredondar para mais Esta posição é o algarismo duvidoso
  • 28. 28 Plotagem e leitura das escalas Linha cheia subdivisão Pontos a serem inseridos
  • 29. 29 Plotagem e leitura das escalas Como se coloca um ponto no gráfico?  Localize o valor a ser plotado na escala existente.  Caso não esteja indicado – verifique a faixa onde deverá ser registrado.  Verifique o valor de cada sub-divisão.  Adicione o resultado ao menor valor do intervalo escolhido sucessivamente até encontrar o valor a ser plotado  O ponto deverá ser marcado na própria linha se a conta for exata  Ou entre linhas se a conta não for exata
  • 32. 32 Mediana •Ordenar os valores •Aquele que estiver no centro é a mediana •Se for quantidade par some e divida por dois 8,00 8,10 8,207,907,80 8,02 8,03 Especificação 8,00 +/- 0,20mm Diâmetro das Peças Medidas 8,00 / 8,00 / 8,01 / 8,02 / 8,05 / 8,06 / 8,06 / 8,07 / 8,07 Diâmetro das Peças Medidas 8,00 / 8,00 / 8,01 / 8,02 / 8,05 / 8,06 / 8,06 / 8,07 / 8,07
  • 34. 34 O que é o CEP ?  Técnica desenvolvida por Walter Shewart  Aplicada no Japão por Deming  Controlar o processo por métodos estatísticos  Método de prevenção de defeitos SHEWHART 1891 - 1967
  • 35. 35 O CEP  Instrumento importante para a qualidade  Focado na prevenção e melhoria contínua  Usa técnicas estatísticas para monitorar as variabilidades  Recomenda entender o processo antes de implementar  Ajuda a priorizar as necessidades e atividades
  • 36. 36 O CEP permite:  Analisar sob o ponto de vista do processo  Definir limites que englobem as especificações  Chamados limites de controle ou de processo  Apontar os pontos críticos  Chamados de causas comuns e outros de causas especiais  Realizar a prevenção dos defeitos  Atuar para que as falhas não ocorram  O operador controlar o próprio trabalho
  • 37. 37 Estratégia de Prevenção  Vai além do “faça certo na primeira vez”  Requer compreensão dos elementos do sistema de CEP  A detecção tolera a perda  A prevenção evita a perda
  • 38. 38 CEP trabalha com fatos, causas reais e podem influir em:  alteração nas especificações  redução de seleção de peças  redução de estoque
  • 39. 39 Prevenindo com o CEP  CEP é 10% estatística e 90% ação técnica e administrativa  É utilizado onde há riscos a qualidade – medições consideradas chave no processo.  Deve ser usado sistematicamente para solucionar os problemas O CEP é a base de um gerenciamento da qualidade e não uma ferramenta qualquer.
  • 40. 40 Um sistema de controle do processo Processo informações Ação no processo Ação no resultado Dados sobre o processo
  • 41. 41 Porque controlamos o processo?  Para torná-lo previsível através dos dados coletados  Identificar as causas das instabilidades dos processos  Agir antes que as falhas e defeitos ocorram !
  • 42. 42 Estatística Estatística é a ciência que coleta, analisa e interpreta dados, identificando os parâmetros que definem seus comportamentos.
  • 43. 43 Estatística – não tenha medo!  É o ramo da matemática que estuda as probabilidades de algo ocorrer  E assim explicar através de uma correlação  Ou fazer a previsão e organização do futuro Resumindo: se um processo se comporta de determinada forma qual é a chance de um problema ocorrer?
  • 44. 44 Probabilidade  “Confiamos em Deus. Todos os outros têm que usar dados.” – W.E.Deming  “O primeiro passo no controle de qualidade é julgar e agir com base em fatos. Fatos são dados como comprimento, tempo, proporção de itens com defeitos e volume de vendas.” – manual de treinamento da Komatsu Ltda (Japão)
  • 45. 45 Probabilidade  “Idéias não apoiadas em fatos têm mais probabilidade de serem influenciadas por opiniões pessoais, exageros e impressões erradas” – manual de treinamento da Komatsu Ltda (Japão)  Os métodos estatísticos ajudam a entender os processos, a colocá-los sob controle e, depois, melhorá-los. Sem eles, as pessoas ficarão sempre “apagando incêndios” em vez de melhorar.
  • 46. 46 Probabilidade  O estudo dos processos é baseado em probabilidades  Estudamos uma amostra destes processos  Chegamos a conclusão sobre o processo através da amostragem
  • 47. 47 Probabilidade  Numa medida sempre aparece um erro  A medida só tem sentido dentro dos limites de precisão dos quais a grandeza está definida.  Probabilidade é o quanto será possível estimar para que um fato ocorra
  • 48. 48 Postulado de Gauss O valor mais provável de uma grandeza medida n vezes, com a mesma precisão é a media aritmética dos valores das medidas obtidas Assim precisaremos fazer várias medições para chegar ao valor real medido!
  • 49. 49 Propriedades de uma Distribuição Normal 68% 95% 99.73% Desvio Padrão Média Representa a variação entre as medições – o quanto abre a curva Representa a centralização das medições – a aproximação com o centro da curva
  • 50. 50 Em % Em ppm +/- 1 sigma 68,27 317300 +/- 2 sigma 95,45 45500 +/- 3 sigma 99,73 2700 +/- 4 sigma 99,9937 63 +/- 5 sigma 99,999943 0,57 +/- 6 sigma 99,9999998 0,002 Propriedades de uma Distribuição Normal O que é ppm? Quanto você acha que é um número bom para as empresas?
  • 51. 51 Discutindo a Probabilidade  Qual a chance de encontrar 2 funcionários com mais de 4 filhos no grupo?  Qual a chance de ocorrer um defeito na linha de produção? Isto tudo é probabilidade. Isto pode ocorrer como também não pode - é a possibilidade que estamos controlando.
  • 52. 52 Demonstrando a Probabilidade  Clássica: condições controladas  De posse de uma moeda qual a probabilidade de obtermos cara em uma jogada?  Frequencialista: possibilidade de ocorrência  Qual a probabilidade de uma peça ser feita errada?  Subjetiva: crença individual  Qual a probabilidade do seu time ser campeão brasileiro?
  • 53. 53 E de onde vêm as falhas de probabilidade?  Porque não deu certo o que você esperava?  chance, sorte, tempo, erros.  Os erros são os fatores que podemos controlar em nosso dia-a-dia.  Sobre eles temos condições de intervir e tentar melhorar.
  • 54. 54 Erros grosseiros ( enganos ) Decorrem da falta de cuidado, da prática ou de conhecimento do observador. - erro de cálculo - erro de leitura - por falta de conhecimento ou cuidado •É eliminado quando o observador aprende uma boa técnica de medir.
  • 55. 55 Erros sistemáticos ( constantes ) Imperfeições do observador, do aparelho usado ou do método de medir.  deficiência de visão  calibração errônea de uma escala de instrumento  aparelho não zerado previamente...  operador que sempre superestima ou sempre subestima os valores
  • 56. 56 Erros acidentais (aleatório) Aparecem por causas imprevisíveis ou desconhecidas. Ocorrem ao acaso Sua ocorrência está ligada à probabilidade. Independem do observador, da aparelhagem ou dos métodos. Exemplos: reflexos variáveis do operador no caso de apertar um cronômetro influência do cansaço do operador ao longo de uma série de medições Peças defeituosas num lote
  • 57. 57 Como nós podemos detectar a probabilidade e os erros?  Através da amostragem !  Não dá para examinar todo o grupo  Então verificamos uma parte – AMOSTRA  Com base nas informações da amostra nós concluímos sobre o todo.  A amostra deve ser retirada de forma a representar o todo e suas características.
  • 58. 58 AMOSTRA  Amostra é a representação do lote  Com base nela podemos avaliar um processo  Deve representar uma proporção do lote Cada elemento tem chances iguais de ser retirado
  • 59. 59 Tipos de Amostragem • Instantânea os elementos da população são retirados consecutivamente - no mesmo instante de tempo; 5 peças em uma hora – retiradas todas juntas na seqüência do processo •Periódica os elementos da população são retirados ao acaso – num determinado intervalo de tempo; 5 peças em uma hora – uma de cada vez a intervalos definidos
  • 60. 60 Como nós podemos controlar a probabilidade na produção?  Através das cartas de controle de CEP ! L S C L M L I C
  • 61. 61 Processo •É um conjunto de passos (ou operações) ordenados para atingir uma meta •Possui entradas e saídas bem como transformações que resultam num produto
  • 62. 62 Benefícios do CEP Servir aos operadores para o controle contínuo do processo; Ajustar o processo para que produza de forma consistente, previsível, com qualidade e custo adequados; Fornecer uma linguagem comum para a análise do desempenho do processo, separando causas especiais de variação das comuns Guia para ações locais sobre o sistema.
  • 63. 63 Não há dois produtos iguais Localização (valor típico ou tendência de centralização) Dispersão (diferença entre valores mínimos e máximos ou amplitude da amostra) Forma (o padrão de variação - por exemplo, simétrico, em forma de pico, etc...) Variabilidade do Processo
  • 64. 64 Variável discreta (valor exato)  Podem ter valores observados somente em pontos isolados ao longo de uma escala.  É expressa com números inteiros - dados enumeráveis, contáveis. O valor certo na escala.  Exemplo:  quantidade de pessoas por casa em uma cidade  quantidade de peças defeituosas num lote  quantidade de unidades produzidas num dia Que tipos de Variáveis encontramos em nossos processos?
  • 65. 65 Variável Contínua (valor aproximado)  Pode assumir um valor em qualquer ponto fracionário ao longo de um intervalo de valores ou na escala. Dados que podem ser medidos. Exemplo:  tempo decorrido antes da primeira falha da máquina  comprimento de um eixo  temperatura de um forno Que tipos de Variáveis encontramos em nossos processos?
  • 66. 66 Prevenção x Detecção – o que é melhor?
  • 67. 67 Variabilidade do Processo  Causas comuns - variações do processo – 85% das ocorrências segundo Deming
  • 68. 68 Variabilidade do Processo  Causas especiais- variações aleatórias – 15% das ocorrências segundo Deming Freqüência média
  • 69. 69 Quais tipos de dados nós temos?  Atributos – contagem, classificação  Expresso geralmente por números inteiros  Variáveis – decorrente de medição das peças  Expresso por números que podem ser fracionados
  • 70. 70  Defeito: não funciona  Não-conformidade: funciona mas não atende especificação A maioria das vezes temos não-conformidade nos processos e eles chegam aos clientes!
  • 71. 71 Cartas de Controle L S C L M L I C
  • 72. 72 Visão geral cartas de controle  Use Plano de Amostragem  Origem – plano de controle Estes valores serão transferidos para os respectivos gráficos Amplitudes Médias
  • 73. 73 Cartas de Controle  Shewart constatou que um processo produtivo pode ser descrito em termos de duas características:  CENTRALIZAÇÃO  DISPERSÃO  As cartas de controle direcionam eficientemente as atenções para as causas especiais e refletem o tamanho das causas comuns - que devem ser reduzidas por ação gerencial
  • 74. 74 VANTAGENS  são simples e eficientes para alcançar o estado de controle. Podem ser mantidos no local de trabalho pelo próprio operador. Fornecem informação confiável ao pessoal operativo de quando agir ou não.  se o processo encontra-se sob controle, seu desempenho em atender as especificações é previsível. Produtor e cliente podem confiar nos níveis de qualidade e, podem confiar nos custos necessários.  se o processo estiver sob controle estatístico o seu desempenho pode ser ainda melhorado.
  • 75. 75 VANTAGENS  estabelecem uma linguagem comum para as comunicações à cerca do desempenho do processo: entre a linha de produção e atividades de apoio (Eng.. Processo, Controle de Qualidade...); entre fornecedor e usuário; entre outros.  por distinguir as causas, dão indicação segura das ações locais ou que requerem intervenção gerencial.
  • 76. 76 Escala apropriada Qual é o problema destas escalas?
  • 77. 77 Por dentro das cartas de controle  Limites de Controle  Linha Central  Seqüência dos subgrupos  Indicação de pontos fora de controle  Indicação de padrões na carta de controle  Registro dos eventos
  • 78. 78 Por dentro das cartas de controle
  • 79. 79 Identificação da carta O que identificação da peça / produto com nome e código Onde operação ou etapa do processo onde foram coletados os dados – utilize código e/ou nome Quem nome do operador e avaliador Como indique o sistema de medição utilizado – inclua nome e número Quantotamanho dos subgrupos Quando a freqüência e tempo para realizar a amostragem Tipo de carta por haver utilização compartilhada de formulários é imprescindível que haja a identificação do modelo de carta utilizada. DADOS VÊM DO PLANO DE CONTROLE  LIMITES VÊM DE DADOS HISTÓRICOS
  • 80. 80 Etapas das Cartas de Controle  Coletar dados a marcar os gráficos  Estabelecer limites de controle  Não são limites de engenharia  Analisar as causas especiais  Análise para melhoria
  • 81. 81 Diário de Bordo  Tem a finalidade de permitir o levantamento de dados que sejam úteis na análise de hipóteses relativas a um problema qualquer em questão num dado momento.  A anotação de todas as ocorrências se dá no dia-a-dia do processo.  É importante ressaltar que, a informação correta pode permitir-nos a obtenção de dados importantes na solução de um determinado problema.  Deve-se anotar todo tipo de ocorrência que possa justificar os pontos fora dos limites e possíveis falhas nos processos
  • 82. 82 Diário de Bordo DATA E HORA Suas anotações
  • 83. 83 Diário de Bordo  O que anotar?  Todas as ocorrências que determinem paradas do processo;  troca de pessoal no posto;  alteração de material  mudança de métodos ou processos  alteração na temperatura.  Deve-se perceber que o fato de uma informação parecer banal ou lógica, não impede de que seja anotado por precaução.  As vezes por ser óbvio, numa análise passa despercebido. Se anotado pode ser considerado.
  • 84. 84 Diário de Bordo  Manutenção de Máquina  Manutenção Elétrica  Mudança na Matéria-prima  Mudança de Fornecedor  Mudança de Operador  Falta de Energia  Outros – relacionar no campo observações (idêntico ao adotado na explicação anterior). Relatar atividades como troca / ajuste de ferramentas, dispositivos, etc...
  • 85. 85 Diário de Bordo – Registrar uso do Plano de Reação 1 – Checar o instrumento de medição com o padrão e medir a peça novamente ( a mesma peça) 2 – Refazer os cálculos (se o processo ainda dor instável) 3 – Iniciar a medição 100% (ou se não...) 4 – Identificar as peças suspeitas para futura averiguação (ou se não...) 5 – Parar a máquina / operação (garantir a qualidade) 6 – Inspecionar o processo tentando encontrar o problema ( se achar o problema) 7 – Corrigir o processo (ajuste / troca de ferramenta, setup, etc...) 8 – Medir nova peça para confirmar a estabilidade (se não achou o problema ou a correção não deu certo) 9 – Avisar o responsável imediato: líder ou supervisor (Registrar as ocorrências)
  • 86. 86  Cartas por Variáveis ou por Atributos  APQP  FMEA  Plano de Controle  Operações críticas, gargalos, reclamações de clientes são preferências  Cartas por Variáveis são mais comuns  Existe formato sugerido Planejamento das Cartas
  • 87. 87 Planejamento das Cartas  Definir a característica  APQP / FMEA  Definir o sistema de medição  Minimizar a variação do processo  Definir a coleta de dados  Subgrupos  Amostragem aleatória
  • 88. 88 CARTAS DE VARIÁVEIS 1. A maioria dos processos têm características mensuráveis; 2.Um valor medido contém mais informações do que uma declaração de sim / não. 3.Embora a medição seja mais dispendiosa do que a obtenção de dados passa-não-passa, precisamos de menor quantidade de peças para obter as mesmas informações a respeito do processo. Portanto, os custos podem ser inferiores. 4.Devido à menor quantidade, o tempo para decisões pode ser reduzido. 5.Possibilita analisar o processo mesmo se dentro das especificações São utilizadas quando se dispõe de medições no processo.
  • 89. 89 CARTAS DE VARIÁVEIS a) Carta das médias e amplitudes b) Carta das medianas e amplitudes c) Carta de individuais e amplitudes Quais as diferenças entre elas?
  • 90. 90 Carta Médias e Amplitudes  O gráfico das médias indica a tendência de localização  O gráfico das amplitudes a tendência de dispersão  Por isto que ambos são monitorados simultaneamente
  • 91. 91 Carta Médias e Amplitudes  Tamanho da amostra  Freqüência da amostra  Número de amostras GRUPOS DE 5 HORA, DIA, TURNO 20 A 25
  • 92. 92 Carta Médias e Amplitudes (1) Preenchimento dos dados do cabeçalho (2) Coletar as amostras do subgrupo (3) Realizar o cálculo da média e da amplitude (4) Projetar os pontos (5) Observe se o ponto está fora do respectivo limite de controle (6) Se sim, deverá tomar as primeiras providências parando o processo (7) Registrar o fato no diário de bordo incluindo a solução adotada Projetando os dados das amostras
  • 93. 93 Carta Médias e Amplitudes (8) Averiguar se o problema foi eliminado (9) A cada novo subgrupo ligar um ponto ao outro (10) Observe o comportamento do gráfico  Faça um círculo indicando a seqüência que configura a tendência Projetando os dados das amostras
  • 94. 94 Carta Médias e Amplitudes  Preocupação com a correta projeção dos pontos  Análise visual incorreta leva a ações desnecessárias  A qualquer tempo registre ocorrências e fatos relevantes no Diário de Bordo
  • 96. 96 Carta de Medianas e Amplitude  A mediana é um estimador mais fraco que a média  São usadas quando:  O cálculo das médias é difícil  O tempo é importante  O processo é estabilizado e capaz.
  • 97. 97 Carta de Medianas e Amplitude  Não necessitam de cálculos diários, o que as torna fáceis de usar. Ganha-se tempo.  Sendo projetados os valores individuais, bem como as medianas, acabam apresentando a dispersão do resultado do processo, fornecendo uma imagem contínua da variação da mesma.  Podem ser usados em processos já considerados capazes.  Tamanho da amostra sempre inferior a 10  Projeção dos pontos é semelhante à carta de Xbar R
  • 98. 98 Carta de Individuais e Amplitude Móvel  Chamada de X-AM  Quando as medições são dispendiosas: teste destrutivo ou, resultado apresenta-se relativamente homogêneo (temperatura, umidade relativa do ar, pressão,..)  Não são tão sensíveis às alterações do processo quanto às cartas Xbar R
  • 99. 99 Carta de Individuais e Amplitude Móvel  Tamanho da amostra é sempre 1  Para o cálculo da amplitude:calcule entre as amostras que são subseqüentes.  Não haverá amplitude para a primeira amostra – coloque apenas um traço indicando que não há este valor.  Ao projetar o ponto não haverá o primeiro.
  • 100. 100 CARTAS DE CONTROLE PARA ATRIBUTOS 1. As situações que envolvem atributos ocorrem em qualquer processo - técnico ou administrativo - portanto, podem ter muitas aplicações. A maior dificuldade é operacionalizar a não-conformidade. 2. Os dados referentes à atributos se acham disponíveis onde hajam inspeções, contagem de reparos, escolha de material rejeitado, etc...Não é necessário nenhum dispêndio adicional na coleta de dados, apenas converte- se os dados.
  • 101. 101 3. Como a coleta é rápida e simples, não é necessário pessoal especializado para este trabalho. 4. Ao se implantar cartas de controle numa fábrica por exemplo, é importante considerar prioridades e usar cartas onde for necessário. CARTAS DE CONTROLE PARA ATRIBUTOS
  • 102. 102 CARTAS DE CONTROLE PARA ATRIBUTOS a)Carta np (número de unidades não conforme); b)Carta p (porcentagem de unidades não conforme); c)Carta c (número de não conformidades); d)Carta u ( número de não conformidades por unidade).
  • 103. 103 Carta np (número de unidades não conforme);  Tamanho da amostra – amostragens grandes geralmente entre 100 e 200 unidades  Freqüência da amostra – compatível com a produção em geral envolvendo turnos  Número de amostras
  • 104. 104 (1) Preenchimento dos dados do cabeçalho (2) Coletar as amostras do subgrupo (3) Se tiver coletando as ocorrências registre na respectiva linha (4) Realizar a quantificação das falhas (5) Projetar o ponto (6) Observe se o ponto está fora do respectivo limite de controle (7) Se sim, deverá tomar as primeiras providências parando o processo (8) Registrar o fato no diário de bordo incluindo a solução adotada Projetando os dados das amostras Carta np (número de unidades não conforme)
  • 105. 105 (9) Averiguar se o problema foi eliminado (10) A cada novo subgrupo ligar um ponto ao outro (11) Observe o comportamento do gráfico  Faça um círculo indicando a seqüência que configura a tendência Projetando os dados das amostras Carta np (número de unidades não conforme)
  • 106. 106  Preocupação com a correta projeção dos pontos  Análise visual incorreta leva a ações desnecessárias  A qualquer tempo registre ocorrências e fatos relevantes no Diário de Bordo  É relevante lembrar que o objetivo é ZERO defeitos Carta np (número de unidades não conforme)
  • 107. 107 Cartas U e C  Diferem apenas por contabilizarem os defeitos e não as unidades defeituosas
  • 109. 109 Verificar Causa Especial 1. Pontos fora dos limites de controle do processo. 2. Seqüência de 7 ou mais pontos consecutivos acima ou abaixo da linha central. 3. Seqüência ascendente ou descendente de 7 ou mais pontos consecutivos. 4. Pontos estão concentrados muito próximos à linha central ou juntos aos limites de controle. Normalmente 2/3. 5. Qualquer não aleatoriedade ou tendência que possa aparecer
  • 110. 110 Análise da Carta de Controle 4 fatores chave para entender o que está acontecendo 1. Quando temos pontos fora de controle  Pontos além dos limites evidência que os dados não estão sob controle - apenas 1% das vezes para carta de amplitudes e 0,27% para as médias é que poderão ocorrer. Lembre-se da distribuição de normal. Desta forma dizemos que há causa especial no processo.  Para facilitar a análise segue lista de verificação:  verifique se os limites ou pontos estão colocados corretamente.  verifique se o sistema de medição não foi modificado: outro operador, outro instrumento...  verifique se existe a causa especial - dispersão aumentou ou processo deslocou-se.
  • 111. 111 2. Quando temos tendências  A presença de tendências, mesmo quando dentro dos limites de controle evidência que não há condição de controle.  A seqüência de 7 ou mais pontos consecutivos, acima ou abaixo da linha central, ascendente ou descendente determina a tendência.  As causas principais podem ser por exemplo: mau funcionamento de um equipamento, lote não uniforme de matéria-prima, presença de novo inspetor ou instrumento... Análise da Carta de Controle 4 fatores chave para entender o que está acontecendo
  • 112. 112 3. Quando temos pontos próximos às linhas de controle  Aproximadamente 2/3 dos pontos projetados devem situar-se dentro do terço médio da região entre os limites de controle; cerca de 1/3 nas duas outras regiões.  Verifique se os pontos e os limites foram projetados corretamente.  Verifique se os dados foram corrigidos - valores bastante desviados da média foram alterados ou eliminados. Análise da Carta de Controle 4 fatores chave para entender o que está acontecendo
  • 113. 113 4. Quando determinamos e eliminamos as causas especiais  É necessário determinar a origem das causas especiais e tomar medidas preventivas para evitar sua ocorrência. O diário de bordo torna-se extremamente útil para analisar o problema.  Toda vez que houver ocorrência de causas especiais é preciso fazer a correção dos limites e linha central. Para tanto, excluímos todas as amostras afetadas e realizamos os cálculos com as restantes. Esta prática não é válida quando houver solução com alteração substancial no processo; neste caso deve-se fazer um novo levantamento de dados.  Quando um processo encontra-se sob controle e capaz, podemos estender esses limites para períodos maiores. Neste caso teremos controle contínuo do processo com o operador e a supervisão local.. Análise da Carta de Controle 4 fatores chave para entender o que está acontecendo
  • 114. 114 Módulo 3 Interpretação dos gráficos e a a influência dos sistemas de medição
  • 115. 115 Exemplo de Cartas de Controle (sob controle) Cartas sob controle: 1. A maioria dos pontos flutuam próximo da linha central; 2. Poucos pontos perto do limite de controle; 3. Nenhum ponto fora dos limites de controle; 4. Não há seqüência de sete pontos em um dos lados da linha média; 5. Não há seqüência de sete (ou mais) pontos consecutivos crescente ou decrescente. Carta de Controle 0 0,5 1 1,5 2 2,5 3 3,5 4 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 29-Ago 29-Ago 30-Ago 1-Set 3-Set 4-Set 6-Set 7-Set 9-Set %O2 média LSC LIC Carta de Controle 0,00 0,20 0,40 0,60 0,80 1,00 1,20 1,40 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 29-Ago 29-Ago 30-Ago 1-Set 3-Set 4-Set 6-Set 7-Set 9-Set R R-médio LSCR LICR
  • 116. 116 Carta de Controle 0,5 1 1,5 2 2,5 3 3,5 4 4,5 20-Ago 21-Ago 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 28-Ago 29-Ago 30-Ago 31-Ago 2-Set 3-Set 4-Set %O2 Média LSC LIC B. Carta de Controle 0,00 0,50 1,00 1,50 2,00 2,50 20-Ago 21-Ago 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 28-Ago 29-Ago 30-Ago 31-Ago 2-Set 3-Set 4-Set R R-médio LSCR LICR D. Carta de Controle 0,50 1,00 1,50 2,00 2,50 3,00 3,50 4,00 20-Ago 21-Ago 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 28-Ago 29-Ago 30-Ago 31-Ago 2-Set 3-Set 4-Set %O2 Média LSC LIC A. Carta de Controle 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 20-Ago 21-Ago 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 28-Ago 29-Ago 30-Ago 31-Ago 2-Set 3-Set 4-Set %O2 Média LSC LIC C. Exemplo de Cartas de Controle (fora de controle)
  • 117. 117  Interpretação dos Gráficos como olhar os gráficos ! L S C L M L I C Caso 1: O PROCESSO ESTÁ SOB CONTROLE, QUANDO NÃO TEMOS SINAIS ESTATÍSTICOS
  • 118. 118  Interpretação dos Gráficos como olhar os gráficos ! Caso 2 – A : Causas especiais: Quando um ou mais pontos estão fora dos limites de controle. L S C L M L I C
  • 119. 119  Interpretação dos Gráficos como olhar os gráficos ! Caso 2 – B : SETE PONTOS CONSECUTIVOS SÓ ACIMA DA LINHA CENTRAL L S C L M L I C
  • 120. 120 L S C L M L I C  Interpretação dos Gráficos como olhar os gráficos ! Caso 2 – C : SETE PONTOS CONSECUTIVOS SÓ ABAIXO DA LINHA CENTRAL
  • 121. 121  Interpretação dos Gráficos como olhar os gráficos ! Caso 2 – D : SETE PONTOS CONSECUTIVOS CRESCENTES L S C L M L I C
  • 122. 122 L S C L M L I C  Interpretação dos Gráficos como olhar os gráficos ! Caso 2 – E : SETE PONTOS CONSECUTIVOS DECRESCENTES
  • 123. 123  Caso 2 – F : VÁRIOS PONTOS MUITO PRÓXIMOS AOS LIMITES DE CONTROLE L S C L M L I C Interpretação dos Gráficos como olhar os gráficos !
  • 124. 124 L S C L M L I C  Caso 2 – G : VÁRIOS PONTOS MUITO PRÓXIMOS À LINHA CENTRAL Interpretação dos Gráficos como olhar os gráficos !
  • 126. 126  O sistema de medição deve estar sob controle estatístico;  O que significa que a variação no sistema é devida somente a causas comuns e não a causas especiais (lembra-se do CEP ?) ;  A variabilidade devida ao sistema de medição deve ser pequena se comparada com a variabilidade do processo de manufatura. PROPRIEDADES ESTATÍSTICAS DO SISTEMA DE MEDIÇÃO
  • 127. 127 • A variabilidade do sistema de medição deve ser pequena quando comparada com os limites de especificação; • Os incrementos de medida devem ser pequenos em relação ao que for menor, entre a variabilidade do processo ou os limites de especificação;  Regra prática: os incrementos não devem ser maiores que um décimo do menor valor entre a variabilidade do processo ou os limites de especificação. PROPRIEDADES ESTATÍSTICAS DO SISTEMA DE MEDIÇÃO
  • 128. 128 Instrumento calibrado x especificação •O instrumento calibrado deve ser usado nas medições: •Com o programa de calibração estarão adequados ao uso. •Independente da calibração, o instrumento correto deverá ter sido definido para a respectiva grandeza e tolerância. PROPRIEDADES ESTATÍSTICAS DO SISTEMA DE MEDIÇÃO
  • 129. 129 Indicação de danos, falhas, etc. Sempre que ocorrer danos aos instrumentos quedas, erros de leitura segregados (separados em local que garanta contra usos indevidos) uma verificação deve ser solicitada ou executada ter certeza de que a calibração não foi afetada saber se as partes continuam funcionando PROPRIEDADES ESTATÍSTICAS DO SISTEMA DE MEDIÇÃO
  • 130. 130 Indicação de danos, falhas, etc. falhas requerem identificação proceda a correta avaliação manutenção do instrumento Coloque uma etiqueta falha que ocorreu ou a sua suspeita PROPRIEDADES ESTATÍSTICAS DO SISTEMA DE MEDIÇÃO
  • 131. 132  A análise do sistema de medição é usada para descrever a variação do sistema de medição caracterizada por:  Localização:  Estabilidade;  tendências (BIAS);  Linearidade;  Largura ou dispersão:  Repetibilidade;  Reprodutibilidade. Avaliação de Sistemas de Medição
  • 132. 133  Dois outros aspectos importantes também devem ser analisados:  A discriminação do sistema de medição;  Como quantificar o efeito da variação própria da peça na variação total do sistema de medição. Avaliação de Sistemas de Medição
  • 133. 134  É o conjunto de operações, procedimentos, instrumentos, software e pessoal que são utilizados para atribuir um número a uma característica que está sendo medida. Definição de Sistema de Medição
  • 135. 136 Definição de Erro do Sistema de Medição Gage System Error Sum of Accuracy, Repeatability, Reproducibility, & Stability
  • 136. 137 Definição de Repetibilidade A variação obtida com um meio de medição quando usado muitas vezes pelo mesmo operador numa mesma característica de uma mesma peça. Repetibilidade Também chamada de Repetividade. Muitos simplificam por Repê.
  • 138. 139 Pressupõe que a variabilidade inerente do sistema de medição é consistente: • Duas fontes de erro são comuns: •Variação de medição devido ao próprio dispositivo de medição; •Variação devida a posição da peça no dispositivo de medição; • Estas duas variações são representadas pelas amplitudes dos subgrupos de medições repetidas. Repetibilidade
  • 139. 140 A carta das amplitudes mostrará a consistência do processo de medição • Se a carta de amplitudes apresenta-se fora de controle, provavelmente existe um problema com a consistência do processo de medição; • Os pontos identificados como fora de controle deveriam passar por um processo de investigação, buscando sua causa especial de inconsistência e, corrigidas; • A única exceção ocorre quando as medições tem uma discriminação inadequada. Repetibilidade
  • 140. 141 Definição de Reprodutibilidade A variação em média pelos diferentes operadores usando os mesmos meios de medição para uma característica idêntica. Operador A Operador B Operador C Reprodutibilidade Muitos simplificam chamando de Reprô.
  • 142. 143 Reprodutibilidade A reprodutibilidade pressupõe que a variabilidade entre operadores seja consistente; • A variabilidade dos operadores representam uma tendência adicional que pode ser atribuída a cada operador; • Existindo esta tendência as médias de cada operador vão ser diferentes entre si; • Isto será possível observar na carta de médias dos operadores para cada peça. REPRODUTIBILIDADE
  • 143. 144 • Este método permite decompor os dois componentes, mas não sua interação; • É possível, portanto, determinar as causas do erro do sistema ou dispositivo de medição; •O Objetivo é avaliar o quanto a variação do processo é afetada pelo sistema de medição; •Se a proporção for grande em relação à variação total é interpretado que o sistema de medição não será capaz de distinguir as medições e seus valores. Método Longo (ou da Média e Amplitude)
  • 144. 145 • Selecione 5 ou mais (se possível 10) peças que represente a amplitude da variação do processo. Prepare-as para a medição - limpar e enumerar: • Numerar as peças de 1 a última (10 por ex.); • Escolha 3 operadores para realizar as medições. Prefira os operadores que usualmente utilizam o instrumento em estudo – isto reduz variação devido a inexperiência. Chame os operadores de A, B, C; • Cada operador deve medir cada peça uma única vez, em ordem aleatória e, anotar o valor obtido. Um operador não pode ver a leitura realizada pelos outros; • Faça os cálculos necessários e interprete o resultado. Execução do estudo Método Longo (ou da Média e Amplitude)
  • 145. 146 Análise de resultados : Os valores inadequados de R&R podem ter diversas causas:  Se a repetibilidade é grande comparada com a reprodutibilidade: • instrumento requer manutenção; • dispositivo deve ser redimensionado para ser mais rígido; • fixação ou posição para a medição requer melhoria; • instrumento não foi calibrado corretamente.  Se a reprodutibilidade é grande comparada com a repetibilidade: • o avaliador/operador deve ser melhor treinado em como usar e ler o aparelho; • a indicação na escala do instrumento não está clara; • um tipo de fixação pode ser necessário para auxiliar o operador a usar consistentemente o instrumento. Método Longo (ou da Média e Amplitude)
  • 146. 147 Ação de Contenção Você é o primeiro a começar a solucionar o problema !  O primeiro passo para um problema ser resolvido é contê-lo para que não chegue ao cliente  Retrabalhos, re-inspeção, operação adicional, segregação, etc... São exemplos de contenção  Aplique uma Contenção antes de se dedicar a identificar a causa do problema
  • 147. 148 ANÁLISE DA CAPACIDADE DO PROCESSO  Um processo é dito sob controle estatístico quando a única fonte de variações é de causas comuns.  A função fundamental do controle de processo é fornecer um sinal estatístico quando há ocorrências de causas especiais de variação e, evitar falsos sinais estatísticos quando estas causas não estão presentes.  Isto permitirá ações adequadas que eliminarão aquelas causas especiais e evitarão seu reaparecimento.
  • 148. 149 Entendendo a Variabilidade do Processo Variação existe em todas as coisas. Mesmo a melhor máquina não garante o valor exato sempre. Melhorar a capacidade é uma necessidade, devido : Melhores projetos Baixos custos Melhor desempenho Todas as oportunidades são importantes para reduzir tolerância Isso significa que é necessário habilidade para garantir a redução da tolerância sem produzir itens defeituosos é a maior vantagem
  • 149. 150 Possíveis situações relacionando controle e capacidade do processo 1. CP = 1,58809 CPs= 1,526555 CPi= 1,649625 CPK = 1,52656 Indicadores Situação ótima. Os gráficos mostram estabilidade e as especificações são atendidas. Sob Controle / Capaz: Carta de Controle 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 29-Ago 29-Ago 30-Ago 1-Set 3-Set 4-Set 6-Set 7-Set 9-Set %O2 média LSC LIC LIE LSE 2. CP = 1,51573 CPs= 1,438347 CPi= 1,593119 CPK = 1,43835 Indicadores Situação de alerta. O processo está bom agora, mas não está estável. Deve-se fazer gráficos para estabelecer o controle. Fora de Controle / Capaz: Carta de Controle 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 29-Ago 29-Ago 30-Ago 1-Set 3-Set 4-Set 6-Set 7-Set 9-Set %O2 média LSC LIC LIE LSE
  • 150. 151 3 . CP = 0,93694 CPs= 0,697462 CPi= 1,176421 CPK = 0,69746 Indicadores Mudanças significativas são necessárias no processo. Sob Controle / Não Capaz: Possíveis situações relacionando controle e capacidade do processo Carta de Controle 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 29-Ago 29-Ago 30-Ago 1-Set 3-Set 4-Set 6-Set 7-Set 9-Set %O2 média LSC LIC LIE LSE 4 . Fora de Controle / Não Capaz: CP = 0,81888 CPs= 0,675005 CPi= 0,962747 CPK = 0,67501 Indicadores Situação péssima. Mudanças drásticas são necessárias, além da eliminação das causas especiais. Carta de Controle 0 1 2 3 4 5 6 22-Ago 23-Ago 25-Ago 26-Ago 27-Ago 29-Ago 29-Ago 30-Ago 1-Set 3-Set 4-Set 6-Set 7-Set 9-Set %O2 média LSC LIC LIE LSE
  • 151. 152 Cpk Capacidade efetiva do processo. Considera a centralização (média) do processo em relação às especificações. Toma como referência a variabilidade do processo baseado na estimativa proporcionada pela amplitude (Rbar / d2) CPK of 2 (6 sigma) CPK of 1 (3 sigma)
  • 152. 153 Cpk  Cpk é Zmin dividido por 3  Zmin é a menor distância entre ZU ou ZL  Cpk mínimo desejado é 1  Na indústria automotiva é 1,33 ou 1,67
  • 153. 154 Ações quando não é obtido Cpk  seleção 100% das peças retrabalhando ou refugando as que estiverem fora de especificação.  alteração da especificação do produto para torná-lo compatível com a real capacidade do processo. Uma medida gerencial que NÃO melhora a qualidade e que pode comprometer a intenção do produto.  atuação no processo reduzindo as causas comuns.
  • 154. 155 Contato Sergio Canossa E-mail: sercan@sercan-consultoria.com.br Site: www.sercan-consultoria.com.br Telefone: 11 – 4123-8091 / 8346-4323 Nunca abra mão de seu direito de errar; porque então perderá a habilidade de aprender coisas novas e de fazer sua vida avançar. David M. Burns

Notas do Editor

  1. Prior to shipping - These ID major areas of waste
  2. Prior to shipping - These ID major areas of waste
  3. +/- 1 sigma - 68% of the area / data under the normal curve +/- 2 sigma - 95.4% +/- 3 sigma - 99.73% These are basic properties of a normal curve - in theory the tails go to infinity
  4. <number>
  5. <number> Exercício - Vamos identificar os tipos de falta de controle existentes nas Cartas: A) B) C) D)
  6. Repeat - 5 is 5 is 5 - the measure of the spread contributions - Gage design 85% 15 % operator
  7. Repeat - 5 is 5 is 5 - the measure of the spread contributions - Gage design 85% 15 % operator
  8. Consistent methods Shift of the population due to different ones measuring People reproduce -
  9. Consistent methods Shift of the population due to different ones measuring People reproduce -
  10. <number>
