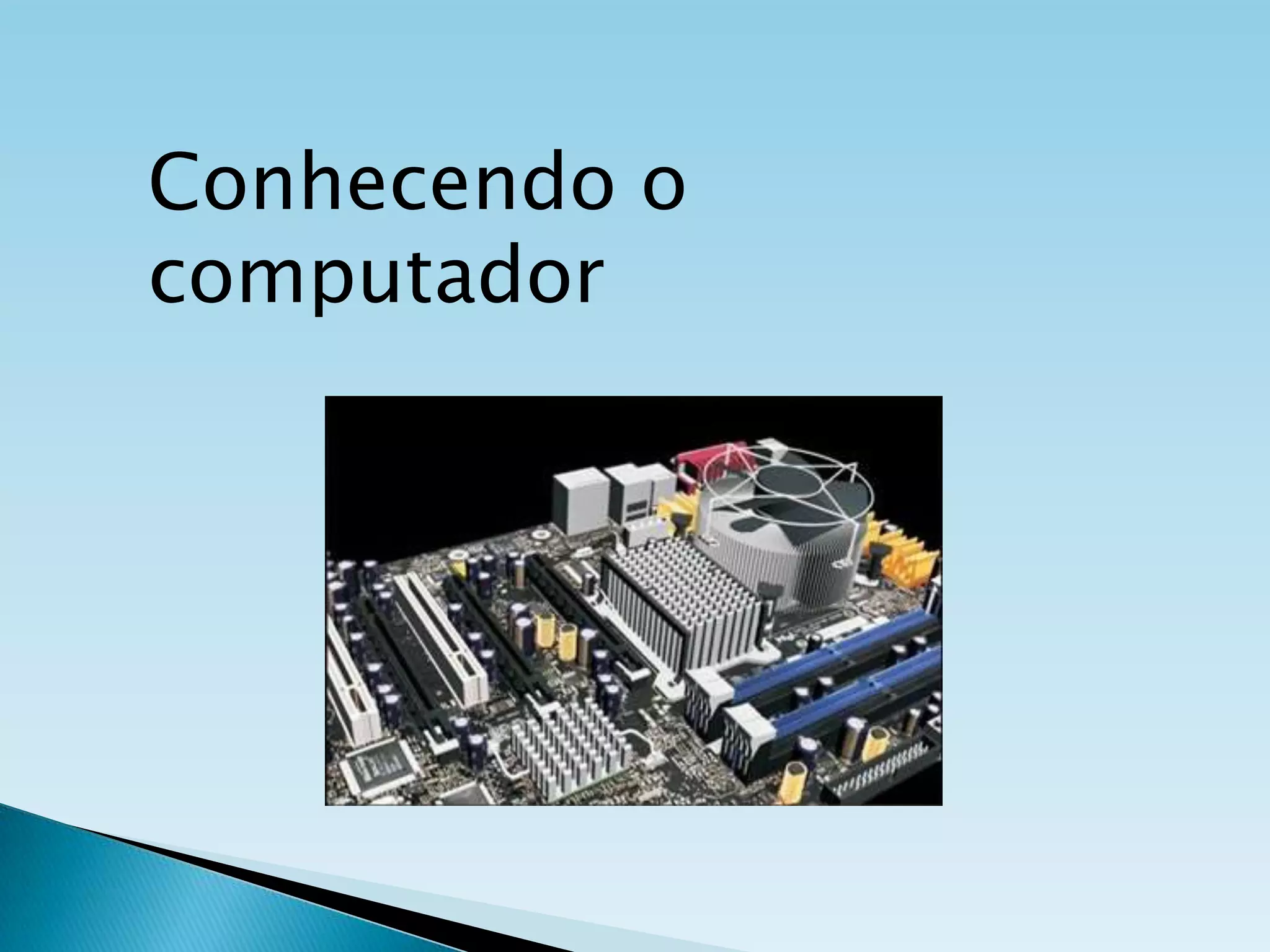

1. Conhecendo o
computador

2. 

O processador está instalado dentro de uma
caixa metálica denominada “gabinete”. Na parte
de trás de cada gabinete existem diversos tipos
de conectores. Cada um tem um padrão e
formato diferente para que o utilizador não faça
confusão sobre os locais onde os periféricos
devem ser ligados.
A quantidade de conectores varia conforme os
periféricos instalados internamente em cada
computador. A disposição de cada conector pode
variar conforme o modelo de placa-mãe e
conforme o tipo de fontes utilizada AT ou ATX.

4. 

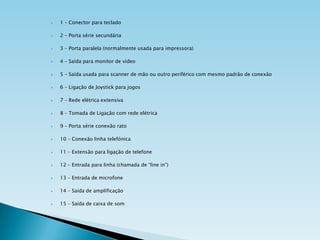

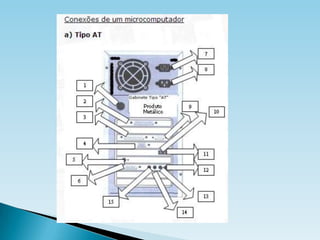

1 – Conector para teclado

2 – Porta série secundária

3 – Porta paralela (normalmente usada para impressora)

4 – Saída para monitor de vídeo

5 – Saída usada para scanner de mão ou outro periférico com mesmo padrão de conexão

6 – Ligação de Joystick para jogos

7 – Rede elétrica extensiva

8 – Tomada de Ligação com rede elétrica

9 – Porta série conexão rato

10 – Conexão linha telefónica

11 – Extensão para ligação de telefone

12 – Entrada para linha (chamada de “line in”)

13 – Entrada de microfone

14 – Saída de amplificação

15 – Saída de caixa de som

6. 

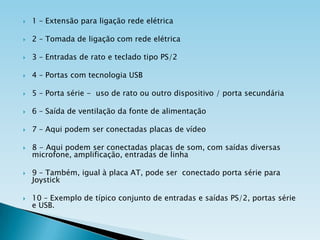

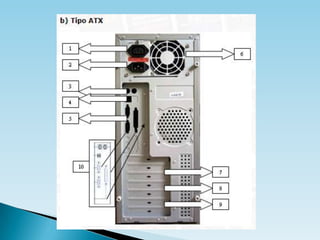

1 – Extensão para ligação rede elétrica

2 – Tomada de ligação com rede elétrica

3 – Entradas de rato e teclado tipo PS/2

4 – Portas com tecnologia USB

5 – Porta série - uso de rato ou outro dispositivo / porta secundária

6 – Saída de ventilação da fonte de alimentação

7 – Aqui podem ser conectadas placas de vídeo

8 - Aqui podem ser conectadas placas de som, com saídas diversas
microfone, amplificação, entradas de linha

9 – Também, igual à placa AT, pode ser conectado porta série para
Joystick

10 – Exemplo de típico conjunto de entradas e saídas PS/2, portas série
e USB.

7. 
As partes internas do computador

8. 

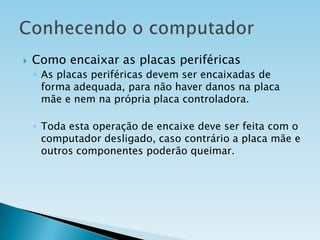

Como encaixar as placas periféricas
◦ As placas periféricas devem ser encaixadas de
forma adequada, para não haver danos na placa
mãe e nem na própria placa controladora.
◦ Toda esta operação de encaixe deve ser feita com o
computador desligado, caso contrário a placa mãe e
outros componentes poderão queimar.

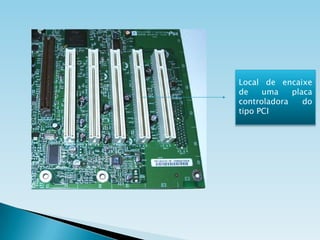

9. Local de encaixe
de
uma
placa
controladora
do
tipo PCI

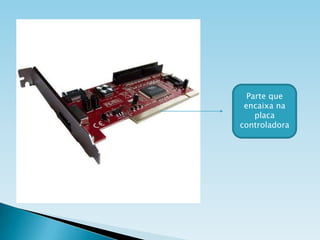

10. Parte que
encaixa na
placa
controladora

11. 


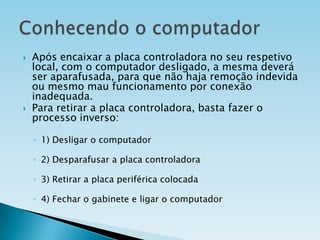

Após encaixar a placa controladora no seu respetivo
local, com o computador desligado, a mesma deverá
ser aparafusada, para que não haja remoção indevida
ou mesmo mau funcionamento por conexão
inadequada.
Para retirar a placa controladora, basta fazer o
processo inverso:
◦ 1) Desligar o computador
◦ 2) Desparafusar a placa controladora
◦ 3) Retirar a placa periférica colocada
◦ 4) Fechar o gabinete e ligar o computador

12. 

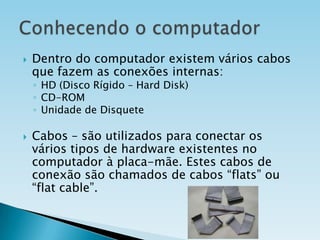

Dentro do computador existem vários cabos
que fazem as conexões internas:
◦ HD (Disco Rígido – Hard Disk)
◦ CD-ROM
◦ Unidade de Disquete

Cabos – são utilizados para conectar os
vários tipos de hardware existentes no
computador à placa-mãe. Estes cabos de
conexão são chamados de cabos “flats” ou
“flat cable”.

13. 

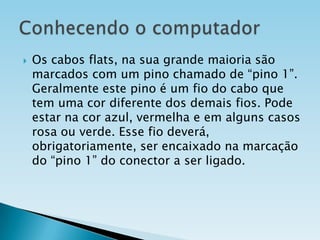

Os cabos flats, na sua grande maioria são
marcados com um pino chamado de “pino 1”.
Geralmente este pino é um fio do cabo que
tem uma cor diferente dos demais fios. Pode
estar na cor azul, vermelha e em alguns casos
rosa ou verde. Esse fio deverá,
obrigatoriamente, ser encaixado na marcação
do “pino 1” do conector a ser ligado.

15. 

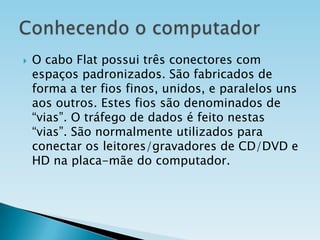

O cabo Flat possui três conectores com
espaços padronizados. São fabricados de
forma a ter fios finos, unidos, e paralelos uns
aos outros. Estes fios são denominados de
“vias”. O tráfego de dados é feito nestas
“vias”. São normalmente utilizados para
conectar os leitores/gravadores de CD/DVD e
HD na placa-mãe do computador.

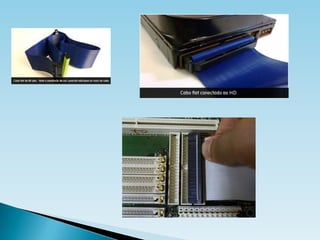

16. Flat Cable de 40 vias e 80 vias.

17. 

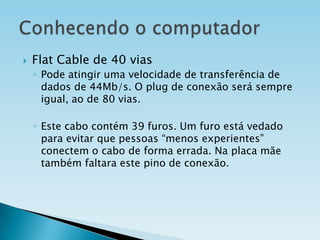

Flat Cable de 40 vias
◦ Pode atingir uma velocidade de transferência de
dados de 44Mb/s. O plug de conexão será sempre
igual, ao de 80 vias.
◦ Este cabo contém 39 furos. Um furo está vedado
para evitar que pessoas “menos experientes”
conectem o cabo de forma errada. Na placa mãe
também faltara este pino de conexão.

18. 

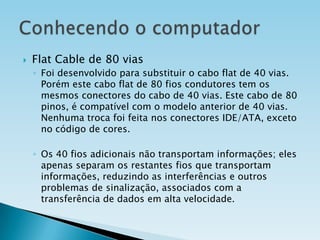

Flat Cable de 80 vias
◦ Foi desenvolvido para substituir o cabo flat de 40 vias.
Porém este cabo flat de 80 fios condutores tem os
mesmos conectores do cabo de 40 vias. Este cabo de 80
pinos, é compatível com o modelo anterior de 40 vias.
Nenhuma troca foi feita nos conectores IDE/ATA, exceto
no código de cores.
◦ Os 40 fios adicionais não transportam informações; eles
apenas separam os restantes fios que transportam
informações, reduzindo as interferências e outros
problemas de sinalização, associados com a
transferência de dados em alta velocidade.

19. 
Flat Cable de 80 vias
◦ Qualquer sinal perdido que poderia passar de um
fio adjacente para outro será absorvido melhorando
a integridade do sinal.
◦ Um cabo flat de 80 vias possui praticamente a
mesma largura do cabo flat de 40 vias, graças à
utilização de fios mais finos.
◦ Os cabos flat possuem 18 polegadas de
comprimento, o que corresponde a 45 centímetros.

20. 

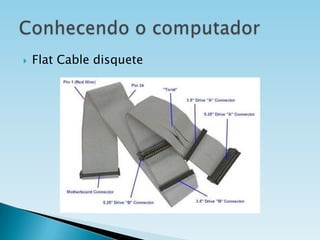

Flat Cable disquete

21. 


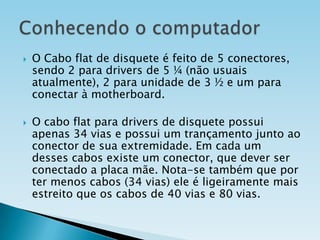

O Cabo flat de disquete é feito de 5 conectores,
sendo 2 para drivers de 5 ¼ (não usuais
atualmente), 2 para unidade de 3 ½ e um para
conectar à motherboard.
O cabo flat para drivers de disquete possui
apenas 34 vias e possui um trançamento junto ao
conector de sua extremidade. Em cada um
desses cabos existe um conector, que dever ser
conectado a placa mãe. Nota-se também que por
ter menos cabos (34 vias) ele é ligeiramente mais
estreito que os cabos de 40 vias e 80 vias.

22. 

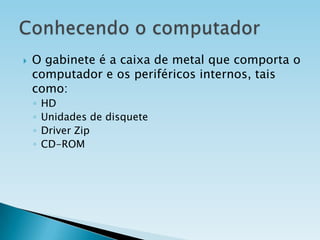

O gabinete é a caixa de metal que comporta o
computador e os periféricos internos, tais
como:
◦
◦
◦
◦
HD
Unidades de disquete
Driver Zip
CD-ROM

23. 

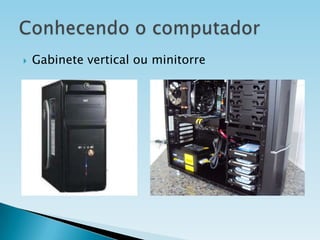

Gabinete vertical ou minitorre

24. 
Gabinete horizontal

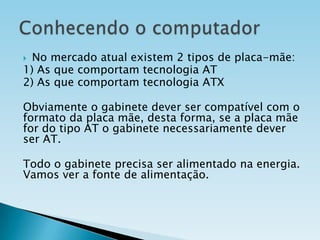

25. No mercado atual existem 2 tipos de placa-mãe:
1) As que comportam tecnologia AT
2) As que comportam tecnologia ATX

Obviamente o gabinete dever ser compatível com o
formato da placa mãe, desta forma, se a placa mãe
for do tipo AT o gabinete necessariamente dever
ser AT.
Todo o gabinete precisa ser alimentado na energia.
Vamos ver a fonte de alimentação.

26. 

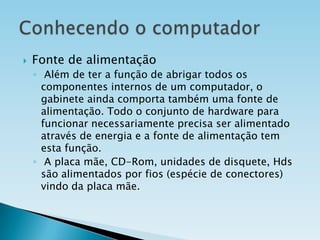

Fonte de alimentação
◦ Além de ter a função de abrigar todos os
componentes internos de um computador, o
gabinete ainda comporta também uma fonte de
alimentação. Todo o conjunto de hardware para
funcionar necessariamente precisa ser alimentado
através de energia e a fonte de alimentação tem
esta função.
◦ A placa mãe, CD-Rom, unidades de disquete, Hds
são alimentados por fios (espécie de conectores)
vindo da placa mãe.

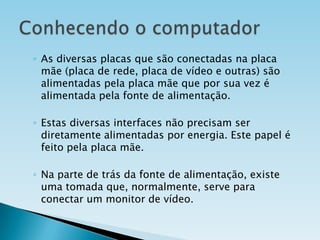

27. ◦ As diversas placas que são conectadas na placa
mãe (placa de rede, placa de vídeo e outras) são
alimentadas pela placa mãe que por sua vez é
alimentada pela fonte de alimentação.
◦ Estas diversas interfaces não precisam ser
diretamente alimentadas por energia. Este papel é
feito pela placa mãe.
◦ Na parte de trás da fonte de alimentação, existe
uma tomada que, normalmente, serve para
conectar um monitor de vídeo.

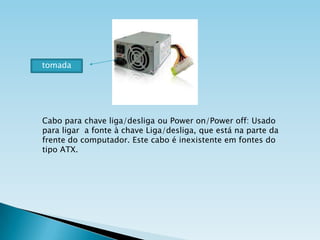

28. tomada
Cabo para chave liga/desliga ou Power on/Power off: Usado
para ligar a fonte à chave Liga/desliga, que está na parte da
frente do computador. Este cabo é inexistente em fontes do
tipo ATX.

29. 
Diferenças entre as fontes
◦ Fontes AT - estas fontes são instaladas em
gabinete e placas mãe do tipo AT.
Os dois cabos de conexão possuem seis
(06) fios cada um para serem
encaixados na placa mãe. Um dos
fatores problemas é que eles podem ser
encaixados de qualquer forma,
causando erros no funcionamento.
O encaixe correto é os fios pretos dos
dois cabos de conexão juntos.

30. 

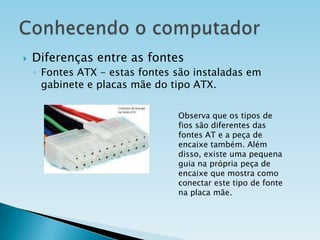

Diferenças entre as fontes
◦ Fontes ATX - estas fontes são instaladas em
gabinete e placas mãe do tipo ATX.
Observa que os tipos de
fios são diferentes das
fontes AT e a peça de
encaixe também. Além
disso, existe uma pequena
guia na própria peça de
encaixe que mostra como
conectar este tipo de fonte
na placa mãe.

31. 


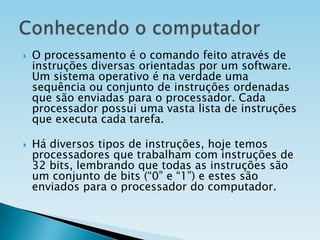

O processamento é o comando feito através de
instruções diversas orientadas por um software.
Um sistema operativo é na verdade uma
sequência ou conjunto de instruções ordenadas
que são enviadas para o processador. Cada
processador possui uma vasta lista de instruções
que executa cada tarefa.
Há diversos tipos de instruções, hoje temos
processadores que trabalham com instruções de
32 bits, lembrando que todas as instruções são
um conjunto de bits (“0” e “1”) e estes são
enviados para o processador do computador.

32. 


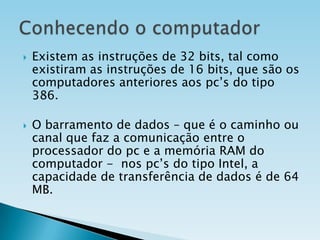

Existem as instruções de 32 bits, tal como
existiram as instruções de 16 bits, que são os
computadores anteriores aos pc’s do tipo
386.
O barramento de dados – que é o caminho ou
canal que faz a comunicação entre o
processador do pc e a memória RAM do
computador - nos pc’s do tipo Intel, a
capacidade de transferência de dados é de 64
MB.

33. 


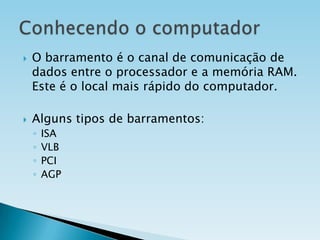

O barramento é o canal de comunicação de
dados entre o processador e a memória RAM.
Este é o local mais rápido do computador.
Alguns tipos de barramentos:
◦
◦
◦
◦
ISA
VLB
PCI
AGP

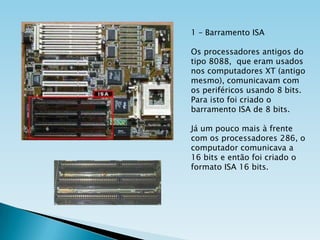

34. 1 – Barramento ISA
Os processadores antigos do
tipo 8088, que eram usados
nos computadores XT (antigo
mesmo), comunicavam com
os periféricos usando 8 bits.
Para isto foi criado o
barramento ISA de 8 bits.
Já um pouco mais à frente
com os processadores 286, o
computador comunicava a
16 bits e então foi criado o
formato ISA 16 bits.

35. 2 - VLB
Este tipo de barramento foi
lançado no mercado em
meados de 1993. É um tipo
de barramento usado por
placas de vídeo e
controladores de disco.
Uma ótima característica
deste barramento é que ele
funciona na mesma
frequência da placa mãe,
assim, se temos um pc 486
DX-4 100, onde a frequência
é de 100 MHz, o VLB irá
funcionar a 100 MHz. O VLB
tem uma velocidade de 32
bits.

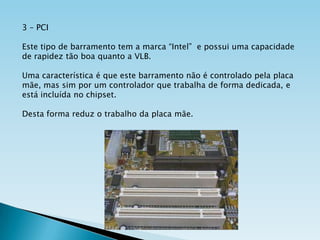

36. 3 – PCI
Este tipo de barramento tem a marca “Intel” e possui uma capacidade
de rapidez tão boa quanto a VLB.
Uma característica é que este barramento não é controlado pela placa
mãe, mas sim por um controlador que trabalha de forma dedicada, e
está incluída no chipset.
Desta forma reduz o trabalho da placa mãe.

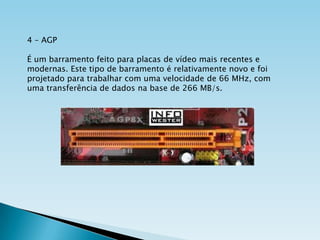

37. 4 – AGP
É um barramento feito para placas de vídeo mais recentes e
modernas. Este tipo de barramento é relativamente novo e foi
projetado para trabalhar com uma velocidade de 66 MHz, com
uma transferência de dados na base de 266 MB/s.

38. 

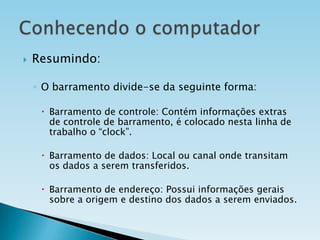

Resumindo:
◦ O barramento divide-se da seguinte forma:
 Barramento de controle: Contém informações extras
de controle de barramento, é colocado nesta linha de
trabalho o “clock”.
 Barramento de dados: Local ou canal onde transitam
os dados a serem transferidos.
 Barramento de endereço: Possui informações gerais
sobre a origem e destino dos dados a serem enviados.

39. 
Clock
◦ Para um computador trabalhar organizadamente, há um
dispositivo denominado de gerador de clock.
◦ O clock é uma forma de indicar o número de instruções que
podem ser executadas a cada segundo de tempo de ciclo
pelo processador com que se trabalha.
◦ A medição do clock é feita pela força Hz sendo que kHz
corresponde a mil ciclos, MHz equivale a 1000 kHz e GHz
corresponde a 100 MHz.
◦ Desta forma um processador Intel do tipo “Pentium II 800”
indica que o mesmo pode realizar tarefas a 800 milhões de
ciclos por segundo.

40. 

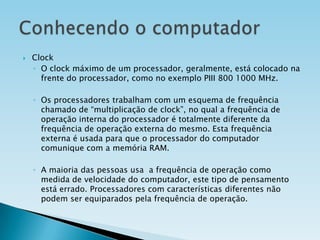

Clock
◦ O clock máximo de um processador, geralmente, está colocado na
frente do processador, como no exemplo PIII 800 1000 MHz.
◦ Os processadores trabalham com um esquema de frequência
chamado de “multiplicação de clock”, no qual a frequência de
operação interna do processador é totalmente diferente da
frequência de operação externa do mesmo. Esta frequência
externa é usada para que o processador do computador
comunique com a memória RAM.
◦ A maioria das pessoas usa a frequência de operação como
medida de velocidade do computador, este tipo de pensamento
está errado. Processadores com características diferentes não
podem ser equiparados pela frequência de operação.

41. 

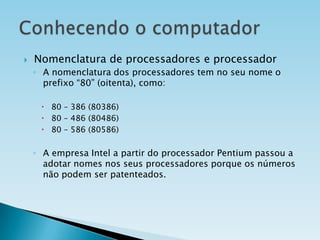

Nomenclatura de processadores e processador

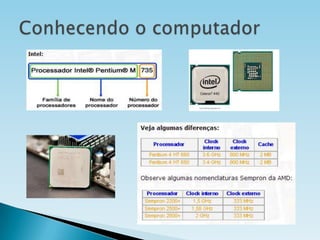

◦ A nomenclatura dos processadores tem no seu nome o
prefixo “80” (oitenta), como:
 80 – 386 (80386)
 80 – 486 (80486)
 80 – 586 (80586)
◦ A empresa Intel a partir do processador Pentium passou a
adotar nomes nos seus processadores porque os números
não podem ser patenteados.

43. 


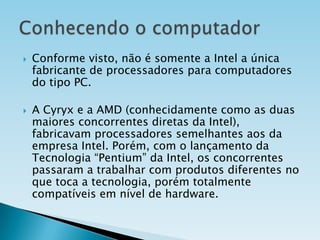

Conforme visto, não é somente a Intel a única
fabricante de processadores para computadores
do tipo PC.
A Cyryx e a AMD (conhecidamente como as duas
maiores concorrentes diretas da Intel),
fabricavam processadores semelhantes aos da
empresa Intel. Porém, com o lançamento da
Tecnologia “Pentium” da Intel, os concorrentes
passaram a trabalhar com produtos diferentes no
que toca a tecnologia, porém totalmente
compatíveis em nível de hardware.

44. 

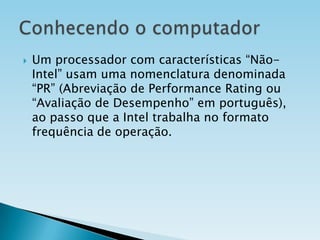

Um processador com características “NãoIntel” usam uma nomenclatura denominada
“PR” (Abreviação de Performance Rating ou
“Avaliação de Desempenho” em português),
ao passo que a Intel trabalha no formato
frequência de operação.

45. 

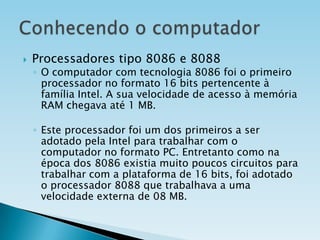

Processadores tipo 8086 e 8088
◦ O computador com tecnologia 8086 foi o primeiro
processador no formato 16 bits pertencente à
família Intel. A sua velocidade de acesso à memória
RAM chegava até 1 MB.
◦ Este processador foi um dos primeiros a ser
adotado pela Intel para trabalhar com o
computador no formato PC. Entretanto como na
época dos 8086 existia muito poucos circuitos para
trabalhar com a plataforma de 16 bits, foi adotado
o processador 8088 que trabalhava a uma
velocidade externa de 08 MB.

46. 

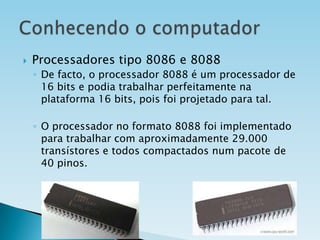

Processadores tipo 8086 e 8088
◦ De facto, o processador 8088 é um processador de
16 bits e podia trabalhar perfeitamente na
plataforma 16 bits, pois foi projetado para tal.
◦ O processador no formato 8088 foi implementado
para trabalhar com aproximadamente 29.000
transístores e todos compactados num pacote de
40 pinos.

47. 

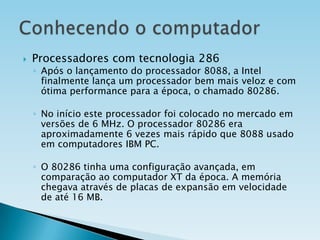

Processadores com tecnologia 286
◦ Após o lançamento do processador 8088, a Intel
finalmente lança um processador bem mais veloz e com
ótima performance para a época, o chamado 80286.
◦ No início este processador foi colocado no mercado em
versões de 6 MHz. O processador 80286 era
aproximadamente 6 vezes mais rápido que 8088 usado
em computadores IBM PC.
◦ O 80286 tinha uma configuração avançada, em
comparação ao computador XT da época. A memória
chegava através de placas de expansão em velocidade
de até 16 MB.

48. 
Processadores com tecnologia 286
◦ Depois foram lançados processadores em versões
de 8, 10 e 12 MHz. Este processador foi um
verdadeiro sucesso, pois mesmo depois do
lançamento do seu sucessor, os fabricantes ainda
fabricavam o 80286 em versões mais avançadas.

49. 

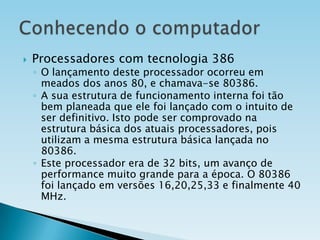

Processadores com tecnologia 386
◦ O lançamento deste processador ocorreu em
meados dos anos 80, e chamava-se 80386.
◦ A sua estrutura de funcionamento interna foi tão
bem planeada que ele foi lançado com o intuito de
ser definitivo. Isto pode ser comprovado na
estrutura básica dos atuais processadores, pois
utilizam a mesma estrutura básica lançada no
80386.
◦ Este processador era de 32 bits, um avanço de
performance muito grande para a época. O 80386
foi lançado em versões 16,20,25,33 e finalmente 40
MHz.

50. 

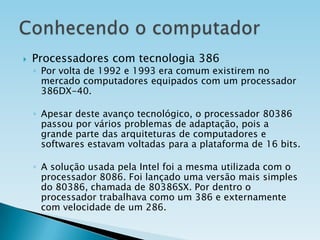

Processadores com tecnologia 386
◦ Por volta de 1992 e 1993 era comum existirem no
mercado computadores equipados com um processador
386DX-40.
◦ Apesar deste avanço tecnológico, o processador 80386
passou por vários problemas de adaptação, pois a
grande parte das arquiteturas de computadores e
softwares estavam voltadas para a plataforma de 16 bits.
◦ A solução usada pela Intel foi a mesma utilizada com o
processador 8086. Foi lançado uma versão mais simples
do 80386, chamada de 80386SX. Por dentro o
processador trabalhava como um 386 e externamente
com velocidade de um 286.

51. 
Resumo das principais características deste
processador:
◦
◦
◦
◦
1. Memória virtual
2. Multitarefa
3. Barramento Local
4. Início do chamado cache L2. (A partir do 80386,
os fabricantes de processadores começaram a
trabalhar com circuitos de memória estática na
placa mãe, com o intuito de aumentar a
performance do computador.)

52. 

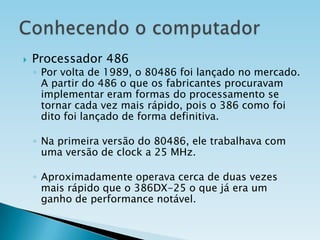

Processador 486
◦ Por volta de 1989, o 80486 foi lançado no mercado.
A partir do 486 o que os fabricantes procuravam
implementar eram formas do processamento se
tornar cada vez mais rápido, pois o 386 como foi
dito foi lançado de forma definitiva.
◦ Na primeira versão do 80486, ele trabalhava com
uma versão de clock a 25 MHz.
◦ Aproximadamente operava cerca de duas vezes
mais rápido que o 386DX-25 o que já era um
ganho de performance notável.

53. 

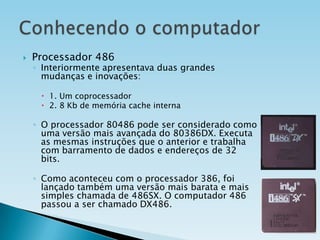

Processador 486
◦ Interiormente apresentava duas grandes
mudanças e inovações:
 1. Um coprocessador
 2. 8 Kb de memória cache interna
◦ O processador 80486 pode ser considerado como
uma versão mais avançada do 80386DX. Executa
as mesmas instruções que o anterior e trabalha
com barramento de dados e endereços de 32
bits.
◦ Como aconteceu com o processador 386, foi
lançado também uma versão mais barata e mais
simples chamada de 486SX. O computador 486
passou a ser chamado DX486.

54. 

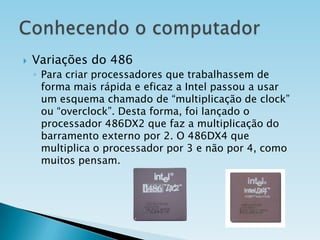

Variações do 486
◦ Para criar processadores que trabalhassem de
forma mais rápida e eficaz a Intel passou a usar
um esquema chamado de “multiplicação de clock”
ou “overclock”. Desta forma, foi lançado o
processador 486DX2 que faz a multiplicação do
barramento externo por 2. O 486DX4 que
multiplica o processador por 3 e não por 4, como
muitos pensam.

55. 

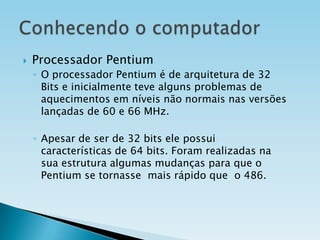

Processador Pentium
◦ O processador Pentium é de arquitetura de 32
Bits e inicialmente teve alguns problemas de
aquecimentos em níveis não normais nas versões
lançadas de 60 e 66 MHz.
◦ Apesar de ser de 32 bits ele possui
características de 64 bits. Foram realizadas na
sua estrutura algumas mudanças para que o
Pentium se tornasse mais rápido que o 486.

56. 

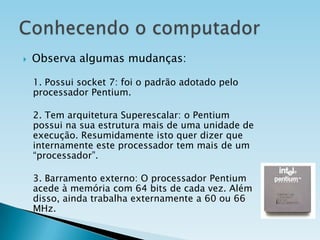

Observa algumas mudanças:
1. Possui socket 7: foi o padrão adotado pelo
processador Pentium.
2. Tem arquitetura Superescalar: o Pentium
possui na sua estrutura mais de uma unidade de
execução. Resumidamente isto quer dizer que
internamente este processador tem mais de um
“processador”.
3. Barramento externo: O processador Pentium
acede à memória com 64 bits de cada vez. Além
disso, ainda trabalha externamente a 60 ou 66
MHz.

57. 

O Pentium possui uma memória cache
interna de 16 Kb e um coprocessador
interno de alto desempenho.
Este processador apresentava
aproximadamente 3.3 milhões de
transístores e tinha um poder de
execução de 100 milhões de
instruções por segundo.

58. 

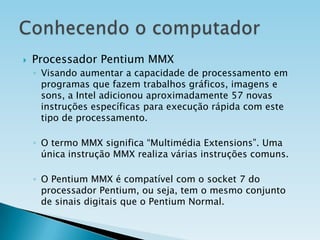

Processador Pentium MMX
◦ Visando aumentar a capacidade de processamento em
programas que fazem trabalhos gráficos, imagens e
sons, a Intel adicionou aproximadamente 57 novas
instruções específicas para execução rápida com este
tipo de processamento.
◦ O termo MMX significa “Multimédia Extensions”. Uma
única instrução MMX realiza várias instruções comuns.
◦ O Pentium MMX é compatível com o socket 7 do
processador Pentium, ou seja, tem o mesmo conjunto
de sinais digitais que o Pentium Normal.
◦

59. 

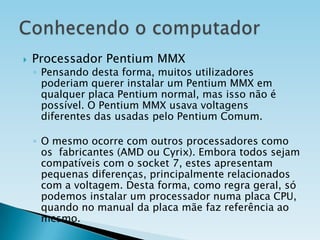

Processador Pentium MMX
◦ Pensando desta forma, muitos utilizadores
poderiam querer instalar um Pentium MMX em
qualquer placa Pentium normal, mas isso não é
possível. O Pentium MMX usava voltagens
diferentes das usadas pelo Pentium Comum.
◦ O mesmo ocorre com outros processadores como
os fabricantes (AMD ou Cyrix). Embora todos sejam
compatíveis com o socket 7, estes apresentam
pequenas diferenças, principalmente relacionados
com a voltagem. Desta forma, como regra geral, só
podemos instalar um processador numa placa CPU,
quando no manual da placa mãe faz referência ao
mesmo.

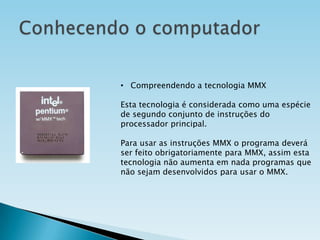

60. • Compreendendo a tecnologia MMX
Esta tecnologia é considerada como uma espécie
de segundo conjunto de instruções do
processador principal.
Para usar as instruções MMX o programa deverá
ser feito obrigatoriamente para MMX, assim esta
tecnologia não aumenta em nada programas que
não sejam desenvolvidos para usar o MMX.

61. 
Processador Pentium Pro
◦ Este processador foi lançado em versões 150,180 e
200 MHz e é um processador baseado em 32 bits.
◦ O processador Pentium Pro possui uma cache
interna (chamada de cache primária), com 16 Kb e
ainda possui uma cache secundária.
◦ Em questão de desempenho não há grande
vantagem em relação ao seu antecessor, portanto
não houve grande necessidade de mudança de
processador.

62. 

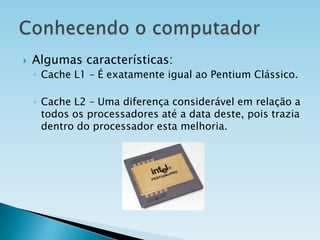

Algumas características:
◦ Cache L1 – É exatamente igual ao Pentium Clássico.
◦ Cache L2 – Uma diferença considerável em relação a
todos os processadores até a data deste, pois trazia
dentro do processador esta melhoria.

63. 

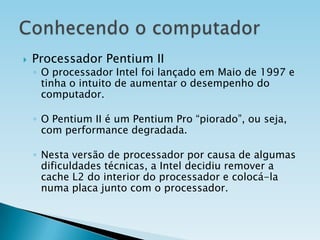

Processador Pentium II
◦ O processador Intel foi lançado em Maio de 1997 e
tinha o intuito de aumentar o desempenho do
computador.
◦ O Pentium II é um Pentium Pro “piorado”, ou seja,
com performance degradada.
◦ Nesta versão de processador por causa de algumas
dificuldades técnicas, a Intel decidiu remover a
cache L2 do interior do processador e colocá-la
numa placa junto com o processador.

64. 

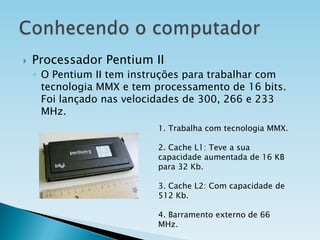

Processador Pentium II
◦ O Pentium II tem instruções para trabalhar com
tecnologia MMX e tem processamento de 16 bits.
Foi lançado nas velocidades de 300, 266 e 233
MHz.
1. Trabalha com tecnologia MMX.
2. Cache L1: Teve a sua
capacidade aumentada de 16 KB
para 32 Kb.
3. Cache L2: Com capacidade de
512 Kb.
4. Barramento externo de 66
MHz.

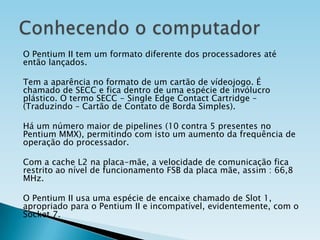

65. O Pentium II tem um formato diferente dos processadores até
então lançados.
Tem a aparência no formato de um cartão de vídeojogo. É
chamado de SECC e fica dentro de uma espécie de invólucro
plástico. O termo SECC - Single Edge Contact Cartridge –
(Traduzindo – Cartão de Contato de Borda Simples).
Há um número maior de pipelines (10 contra 5 presentes no
Pentium MMX), permitindo com isto um aumento da frequência de
operação do processador.
Com a cache L2 na placa-mãe, a velocidade de comunicação fica
restrito ao nível de funcionamento FSB da placa mãe, assim : 66,8
MHz.
O Pentium II usa uma espécie de encaixe chamado de Slot 1,
apropriado para o Pentium II e incompatível, evidentemente, com o
Socket 7.

66. 

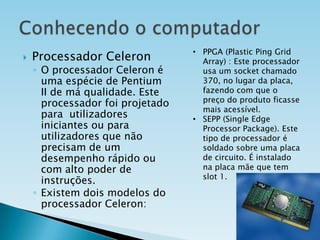

Processador Celeron
◦ O processador Celeron é
uma espécie de Pentium
II de má qualidade. Este
processador foi projetado
para utilizadores
iniciantes ou para
utilizadores que não
precisam de um
desempenho rápido ou
com alto poder de
instruções.
◦ Existem dois modelos do
processador Celeron:
• PPGA (Plastic Ping Grid
Array) : Este processador
usa um socket chamado
370, no lugar da placa,
fazendo com que o
preço do produto ficasse
mais acessível.
• SEPP (Single Edge
Processor Package). Este
tipo de processador é
soldado sobre uma placa
de circuito. É instalado
na placa mãe que tem
slot 1.

67. 

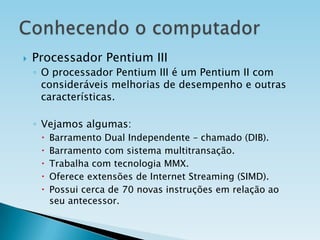

Processador Pentium III
◦ O processador Pentium III é um Pentium II com
consideráveis melhorias de desempenho e outras
características.
◦ Vejamos algumas:





Barramento Dual Independente – chamado (DIB).
Barramento com sistema multitransação.
Trabalha com tecnologia MMX.
Oferece extensões de Internet Streaming (SIMD).
Possui cerca de 70 novas instruções em relação ao
seu antecessor.

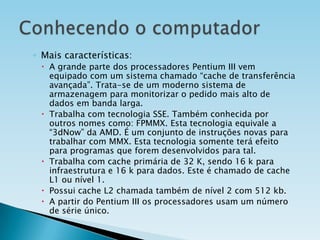

68. ◦ Mais características:
 A grande parte dos processadores Pentium III vem
equipado com um sistema chamado “cache de transferência
avançada”. Trata-se de um moderno sistema de
armazenagem para monitorizar o pedido mais alto de
dados em banda larga.
 Trabalha com tecnologia SSE. Também conhecida por
outros nomes como: FPMMX. Esta tecnologia equivale a
“3dNow” da AMD. É um conjunto de instruções novas para
trabalhar com MMX. Esta tecnologia somente terá efeito
para programas que forem desenvolvidos para tal.
 Trabalha com cache primária de 32 K, sendo 16 k para
infraestrutura e 16 k para dados. Este é chamado de cache
L1 ou nível 1.
 Possui cache L2 chamada também de nível 2 com 512 kb.
 A partir do Pentium III os processadores usam um número
de série único.

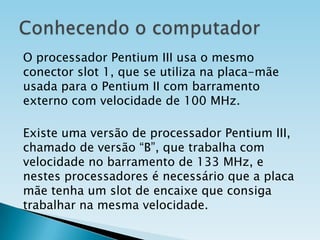

69. O processador Pentium III usa o mesmo
conector slot 1, que se utiliza na placa-mãe
usada para o Pentium II com barramento
externo com velocidade de 100 MHz.
Existe uma versão de processador Pentium III,
chamado de versão “B”, que trabalha com
velocidade no barramento de 133 MHz, e
nestes processadores é necessário que a placa
mãe tenha um slot de encaixe que consiga
trabalhar na mesma velocidade.

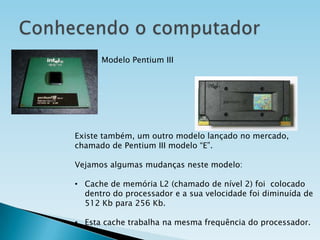

70. Modelo Pentium III
Existe também, um outro modelo lançado no mercado,
chamado de Pentium III modelo “E”.
Vejamos algumas mudanças neste modelo:
• Cache de memória L2 (chamado de nível 2) foi colocado
dentro do processador e a sua velocidade foi diminuída de
512 Kb para 256 Kb.
• Esta cache trabalha na mesma frequência do processador.

71. 



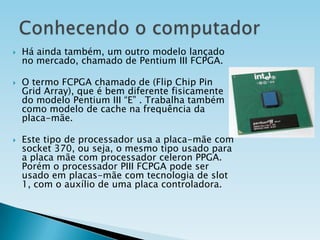

Há ainda também, um outro modelo lançado
no mercado, chamado de Pentium III FCPGA.
O termo FCPGA chamado de (Flip Chip Pin
Grid Array), que é bem diferente fisicamente
do modelo Pentium III “E” . Trabalha também
como modelo de cache na frequência da
placa-mãe.
Este tipo de processador usa a placa-mãe com
socket 370, ou seja, o mesmo tipo usado para
a placa mãe com processador celeron PPGA.
Porém o processador PIII FCPGA pode ser
usado em placas-mãe com tecnologia de slot
1, com o auxílio de uma placa controladora.

72. 

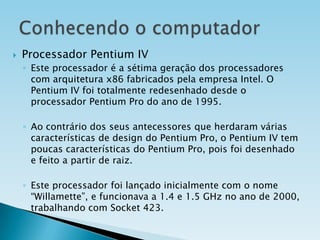

Processador Pentium IV
◦ Este processador é a sétima geração dos processadores
com arquitetura x86 fabricados pela empresa Intel. O
Pentium IV foi totalmente redesenhado desde o
processador Pentium Pro do ano de 1995.
◦ Ao contrário dos seus antecessores que herdaram várias
características de design do Pentium Pro, o Pentium IV tem
poucas características do Pentium Pro, pois foi desenhado
e feito a partir de raiz.
◦ Este processador foi lançado inicialmente com o nome
“Willamette”, e funcionava a 1.4 e 1.5 GHz no ano de 2000,
trabalhando com Socket 423.

73. 

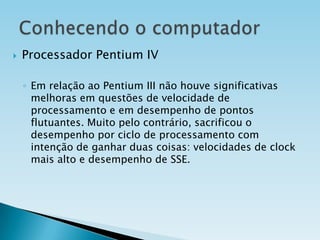

Processador Pentium IV
◦ Em relação ao Pentium III não houve significativas
melhoras em questões de velocidade de
processamento e em desempenho de pontos
flutuantes. Muito pelo contrário, sacrificou o
desempenho por ciclo de processamento com
intenção de ganhar duas coisas: velocidades de clock
mais alto e desempenho de SSE.

74. 

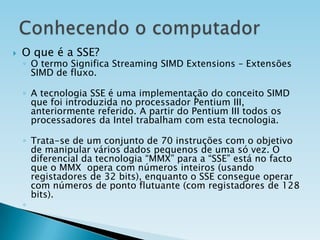

O que é a SSE?
◦ O termo Significa Streaming SIMD Extensions – Extensões
SIMD de fluxo.
◦ A tecnologia SSE é uma implementação do conceito SIMD
que foi introduzida no processador Pentium III,
anteriormente referido. A partir do Pentium III todos os
processadores da Intel trabalham com esta tecnologia.
◦ Trata-se de um conjunto de 70 instruções com o objetivo
de manipular vários dados pequenos de uma só vez. O
diferencial da tecnologia “MMX” para a “SSE” está no facto
que o MMX opera com números inteiros (usando
registadores de 32 bits), enquanto o SSE consegue operar
com números de ponto flutuante (com registadores de 128
bits).
◦

75. 

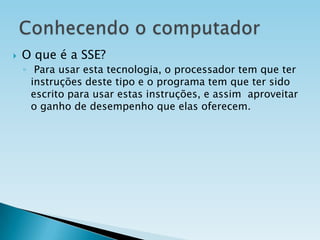

O que é a SSE?
◦ Para usar esta tecnologia, o processador tem que ter
instruções deste tipo e o programa tem que ter sido
escrito para usar estas instruções, e assim aproveitar
o ganho de desempenho que elas oferecem.

76. 

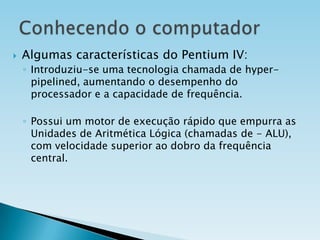

Algumas características do Pentium IV:
◦ Introduziu-se uma tecnologia chamada de hyperpipelined, aumentando o desempenho do
processador e a capacidade de frequência.
◦ Possui um motor de execução rápido que empurra as
Unidades de Aritmética Lógica (chamadas de - ALU),
com velocidade superior ao dobro da frequência
central.

77. 

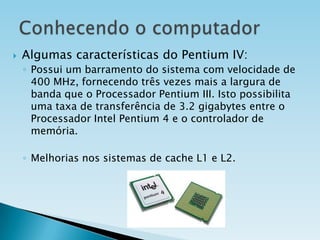

Algumas características do Pentium IV:
◦ Possui um barramento do sistema com velocidade de
400 MHz, fornecendo três vezes mais a largura de
banda que o Processador Pentium III. Isto possibilita
uma taxa de transferência de 3.2 gigabytes entre o
Processador Intel Pentium 4 e o controlador de
memória.
◦ Melhorias nos sistemas de cache L1 e L2.

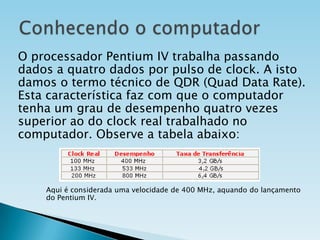

78. O processador Pentium IV trabalha passando
dados a quatro dados por pulso de clock. A isto
damos o termo técnico de QDR (Quad Data Rate).
Esta característica faz com que o computador
tenha um grau de desempenho quatro vezes
superior ao do clock real trabalhado no
computador. Observe a tabela abaixo:
Aqui é considerada uma velocidade de 400 MHz, aquando do lançamento
do Pentium IV.

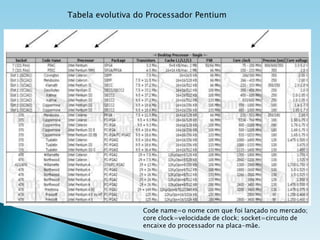

79. Tabela evolutiva do Processador Pentium
Code name=o nome com que foi lançado no mercado;
core clock=velocidade de clock; socket=circuito de
encaixe do processador na placa-mãe.

80. 

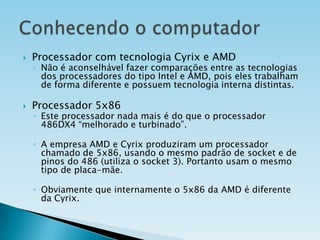

Processador com tecnologia Cyrix e AMD

Processador 5x86
◦ Não é aconselhável fazer comparações entre as tecnologias
dos processadores do tipo Intel e AMD, pois eles trabalham
de forma diferente e possuem tecnologia interna distintas.
◦ Este processador nada mais é do que o processador
486DX4 “melhorado e turbinado”.
◦ A empresa AMD e Cyrix produziram um processador
chamado de 5x86, usando o mesmo padrão de socket e de
pinos do 486 (utiliza o socket 3). Portanto usam o mesmo
tipo de placa-mãe.
◦ Obviamente que internamente o 5x86 da AMD é diferente
da Cyrix.

81. 

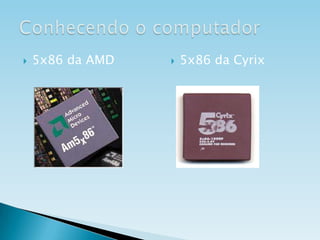

5x86 da AMD

5x86 da Cyrix

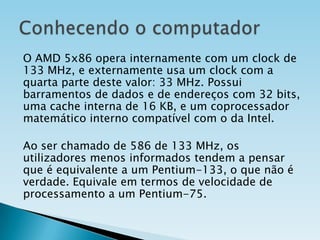

82. O AMD 5x86 opera internamente com um clock de
133 MHz, e externamente usa um clock com a
quarta parte deste valor: 33 MHz. Possui
barramentos de dados e de endereços com 32 bits,
uma cache interna de 16 KB, e um coprocessador
matemático interno compatível com o da Intel.
Ao ser chamado de 586 de 133 MHz, os
utilizadores menos informados tendem a pensar
que é equivalente a um Pentium-133, o que não é
verdade. Equivale em termos de velocidade de
processamento a um Pentium-75.

83. 

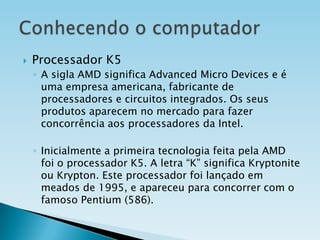

Processador K5
◦ A sigla AMD significa Advanced Micro Devices e é
uma empresa americana, fabricante de
processadores e circuitos integrados. Os seus
produtos aparecem no mercado para fazer
concorrência aos processadores da Intel.
◦ Inicialmente a primeira tecnologia feita pela AMD
foi o processador K5. A letra “K” significa Kryptonite
ou Krypton. Este processador foi lançado em
meados de 1995, e apareceu para concorrer com o
famoso Pentium (586).

84. 
Processador K5
◦ A arquitetura do 5k era mais parecida com a do
Cyrix 6x86 do que com a do seu concorrente
Pentium (586). Quando os utilizadores faziam um
“boot” na máquina achavam estranho, pois aparecia
um clock menor do que era oferecido na compra do
mesmo.
◦ É claro que muitos utilizadores não entendem que o
desempenho do processador não pode ser medido
somente pela velocidade do clock, porém este facto
desagradou ao mercado consumidor e por muito
tempo a AMD sofreu por causa deste facto.

85. 

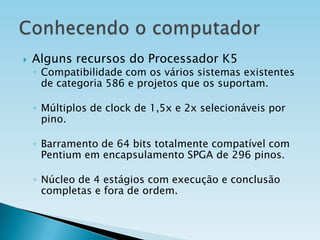

Alguns recursos do Processador K5
◦ Compatibilidade com os vários sistemas existentes
de categoria 586 e projetos que os suportam.
◦ Múltiplos de clock de 1,5x e 2x selecionáveis por
pino.
◦ Barramento de 64 bits totalmente compatível com
Pentium em encapsulamento SPGA de 296 pinos.
◦ Núcleo de 4 estágios com execução e conclusão
completas e fora de ordem.

86. 

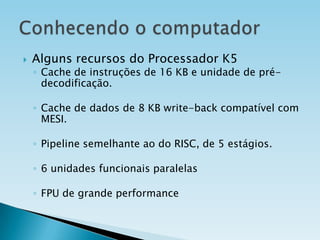

Alguns recursos do Processador K5
◦ Cache de instruções de 16 KB e unidade de prédecodificação.
◦ Cache de dados de 8 KB write-back compatível com
MESI.
◦ Pipeline semelhante ao do RISC, de 5 estágios.
◦ 6 unidades funcionais paralelas
◦ FPU de grande performance

87. 

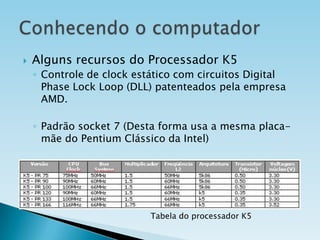

Alguns recursos do Processador K5
◦ Controle de clock estático com circuitos Digital
Phase Lock Loop (DLL) patenteados pela empresa
AMD.
◦ Padrão socket 7 (Desta forma usa a mesma placamãe do Pentium Clássico da Intel)
Tabela do processador K5

89. 

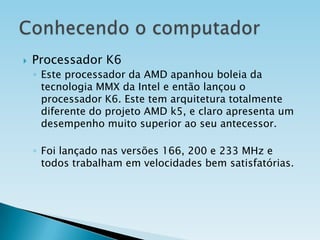

Processador K6
◦ Este processador da AMD apanhou boleia da
tecnologia MMX da Intel e então lançou o
processador K6. Este tem arquitetura totalmente
diferente do projeto AMD k5, e claro apresenta um
desempenho muito superior ao seu antecessor.
◦ Foi lançado nas versões 166, 200 e 233 MHz e
todos trabalham em velocidades bem satisfatórias.

90. 
Características do Processador K6
◦ Cache L1 de 64 Kb. Esta cache é dividida em duas de 32
Kb, sendo uma para dados e outra para instruções.
◦ Possui um núcleo RISC com descodificador CISC.
◦ Instruções de tecnologia MMX (segundo a fabricante
compatível com o da Intel).
◦ Tem alimentação de energia de 2,9 V, exceção ao
modelo k6-233 que deve ser alimentado com 3,2 V.
◦ Totalmente compatível com socket 7.

91. Tabela do Processador K6

92. 

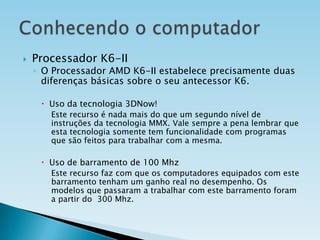

Processador K6-II
◦ O Processador AMD K6-II estabelece precisamente duas
diferenças básicas sobre o seu antecessor K6.
 Uso da tecnologia 3DNow!
Este recurso é nada mais do que um segundo nível de
instruções da tecnologia MMX. Vale sempre a pena lembrar que
esta tecnologia somente tem funcionalidade com programas
que são feitos para trabalhar com a mesma.
 Uso de barramento de 100 Mhz
Este recurso faz com que os computadores equipados com este
barramento tenham um ganho real no desempenho. Os
modelos que passaram a trabalhar com este barramento foram
a partir do 300 Mhz.

93. 

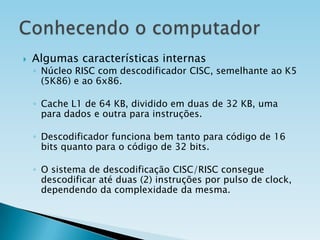

Algumas características internas
◦ Núcleo RISC com descodificador CISC, semelhante ao K5
(5K86) e ao 6x86.
◦ Cache L1 de 64 KB, dividido em duas de 32 KB, uma
para dados e outra para instruções.
◦ Descodificador funciona bem tanto para código de 16
bits quanto para o código de 32 bits.
◦ O sistema de descodificação CISC/RISC consegue
descodificar até duas (2) instruções por pulso de clock,
dependendo da complexidade da mesma.

94. 

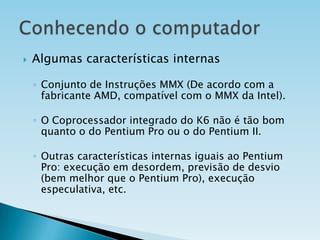

Algumas características internas
◦ Conjunto de Instruções MMX (De acordo com a
fabricante AMD, compatível com o MMX da Intel).
◦ O Coprocessador integrado do K6 não é tão bom
quanto o do Pentium Pro ou o do Pentium II.
◦ Outras características internas iguais ao Pentium
Pro: execução em desordem, previsão de desvio
(bem melhor que o Pentium Pro), execução
especulativa, etc.

95. 
Características externos
◦ Alimentação a 2,9 V, com exceção do modelo K6233 que deve ser alimentado com 3,2 V. A
tendência é que os próximos processadores K6
utilizem 2,8 V ou menos.
◦ Compatível com socket 7, ou seja, usa a mesma
placa-mãe do Pentium.

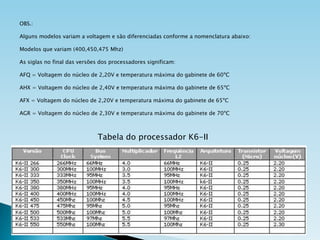

96. OBS.:
Alguns modelos variam a voltagem e são diferenciadas conforme a nomenclatura abaixo:
Modelos que variam (400,450,475 Mhz)
As siglas no final das versões dos processadores significam:
AFQ = Voltagem do núcleo de 2,20V e temperatura máxima do gabinete de 60ºC
AHX = Voltagem do núcleo de 2,40V e temperatura máxima do gabinete de 65ºC
AFX = Voltagem do núcleo de 2,20V e temperatura máxima do gabinete de 65ºC
AGR = Voltagem do núcleo de 2,30V e temperatura máxima do gabinete de 70ºC
Tabela do processador K6-II

97. 

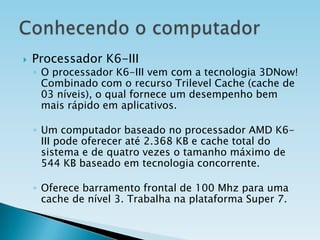

Processador K6-III
◦ O processador K6-III vem com a tecnologia 3DNow!
Combinado com o recurso Trilevel Cache (cache de
03 níveis), o qual fornece um desempenho bem
mais rápido em aplicativos.
◦ Um computador baseado no processador AMD K6III pode oferecer até 2.368 KB e cache total do
sistema e de quatro vezes o tamanho máximo de
544 KB baseado em tecnologia concorrente.
◦ Oferece barramento frontal de 100 Mhz para uma
cache de nível 3. Trabalha na plataforma Super 7.

98. 

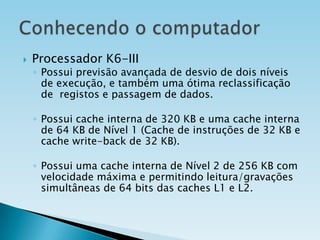

Processador K6-III
◦ Possui previsão avançada de desvio de dois níveis
de execução, e também uma ótima reclassificação
de registos e passagem de dados.
◦ Possui cache interna de 320 KB e uma cache interna
de 64 KB de Nível 1 (Cache de instruções de 32 KB e
cache write-back de 32 KB).
◦ Possui uma cache interna de Nível 2 de 256 KB com
velocidade máxima e permitindo leitura/gravações
simultâneas de 64 bits das caches L1 e L2.

99. 

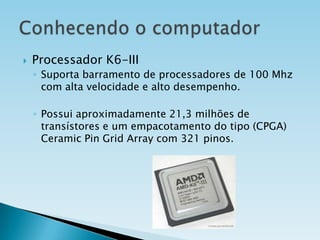

Processador K6-III
◦ Suporta barramento de processadores de 100 Mhz
com alta velocidade e alto desempenho.
◦ Possui aproximadamente 21,3 milhões de
transístores e um empacotamento do tipo (CPGA)
Ceramic Pin Grid Array com 321 pinos.

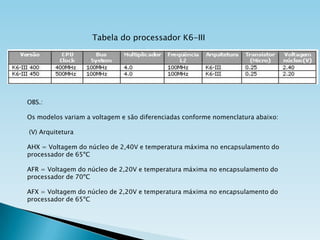

100. Tabela do processador K6-III
OBS.:
Os modelos variam a voltagem e são diferenciadas conforme nomenclatura abaixo:
(V) Arquitetura
AHX = Voltagem do núcleo de 2,40V e temperatura máxima no encapsulamento do
processador de 65ºC
AFR = Voltagem do núcleo de 2,20V e temperatura máxima no encapsulamento do
processador de 70ºC
AFX = Voltagem do núcleo de 2,20V e temperatura máxima no encapsulamento do
processador de 65ºC

101. 
Processador Athlon (K7)
◦ Este processador da ADM que também pode ser
chamado de K7 foi feito e moldado para ter um
desempenho de alta performance.
◦ Características principais são:
 Cache de memória L1 dividida em 128 Kb, dividida em
duas de 64 KB, sendo uma para transmissão de dados
e outra para instruções.

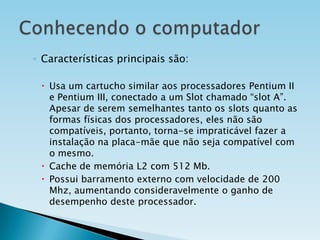

102. ◦ Características principais são:
 Usa um cartucho similar aos processadores Pentium II
e Pentium III, conectado a um Slot chamado “slot A”.
Apesar de serem semelhantes tanto os slots quanto as
formas físicas dos processadores, eles não são
compatíveis, portanto, torna-se impraticável fazer a
instalação na placa-mãe que não seja compatível com
o mesmo.
 Cache de memória L2 com 512 Mb.
 Possui barramento externo com velocidade de 200
Mhz, aumentando consideravelmente o ganho de
desempenho deste processador.

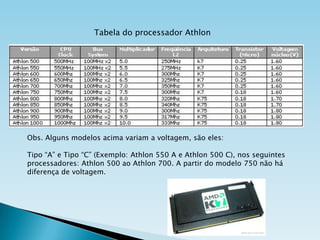

103. Tabela do processador Athlon
Obs. Alguns modelos acima variam a voltagem, são eles:
Tipo “A” e Tipo “C” (Exemplo: Athlon 550 A e Athlon 500 C), nos seguintes
processadores: Athlon 500 ao Athlon 700. A partir do modelo 750 não há
diferença de voltagem.

104. Vai à plataforma Moodle e faz a ficha de trabalho 1 .

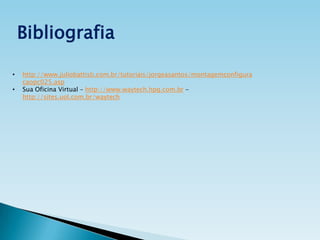

105. Bibliografia
•
•
http://www.juliobattisti.com.br/tutoriais/jorgeasantos/montagemconfigura
caopc025.asp
Sua Oficina Virtual – http://www.waytech.hpg.com.br http://sites.uol.com.br/waytech
