1. Técnico de Suporte
Roney Sousa
Aula 03
Placa Mãe

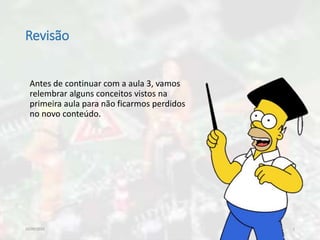

2. Revisão
Antes de continuar com a aula 3, vamos
relembrar alguns conceitos vistos na
primeira aula para não ficarmos perdidos
no novo conteúdo.
10/09/2016 2

3. 10/09/2016 3

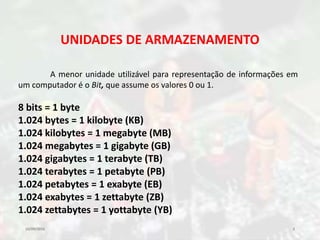

UNIDADES DE ARMAZENAMENTO
A menor unidade utilizável para representação de informações em
um computador é o Bit, que assume os valores 0 ou 1.
8 bits = 1 byte
1.024 bytes = 1 kilobyte (KB)
1.024 kilobytes = 1 megabyte (MB)
1.024 megabytes = 1 gigabyte (GB)
1.024 gigabytes = 1 terabyte (TB)
1.024 terabytes = 1 petabyte (PB)
1.024 petabytes = 1 exabyte (EB)
1.024 exabytes = 1 zettabyte (ZB)
1.024 zettabytes = 1 yottabyte (YB)

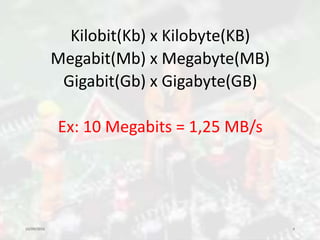

4. Kilobit(Kb) x Kilobyte(KB)
Megabit(Mb) x Megabyte(MB)
Gigabit(Gb) x Gigabyte(GB)
Ex: 10 Megabits = 1,25 MB/s
10/09/2016 4

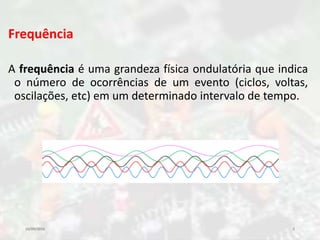

5. Frequência
A frequência é uma grandeza física ondulatória que indica
o número de ocorrências de um evento (ciclos, voltas,
oscilações, etc) em um determinado intervalo de tempo.
10/09/2016 5

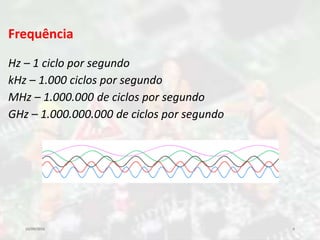

6. Frequência
Hz – 1 ciclo por segundo
kHz – 1.000 ciclos por segundo
MHz – 1.000.000 de ciclos por segundo
GHz – 1.000.000.000 de ciclos por segundo
10/09/2016 6

7. Bit rate (Largura de Banda)
Bit rate ou bitrate significa taxa de bits ou taxa de
transferência de bits.
Uma placa de video de 600 MHz e 64 bits, por exemplo,
apresentará um desempenho significativamente inferior à
outra de 600 MHz de 256 bits, apesar de ambas
apresentarem a mesma velocidade de processamento,
uma vez que a de 256 bits irá processar mais informações
por vez. Pode-se até dizer que uma é 4 vezes melhor do
que a outra, em termos de qualidade de processamento.
10/09/2016 7

8. Tudo Relembrado!
Vamos lá!!
10/09/2016 8

9. 10/09/2016 9

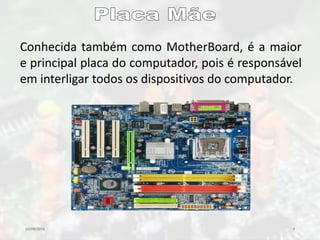

Conhecida também como MotherBoard, é a maior
e principal placa do computador, pois é responsável
em interligar todos os dispositivos do computador.

10. 10/09/2016 10

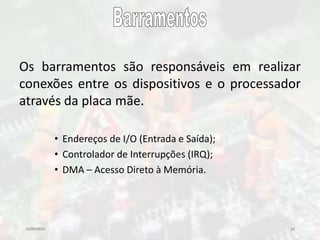

Os barramentos são responsáveis em realizar
conexões entre os dispositivos e o processador
através da placa mãe.
• Endereços de I/O (Entrada e Saída);
• Controlador de Interrupções (IRQ);
• DMA – Acesso Direto à Memória.

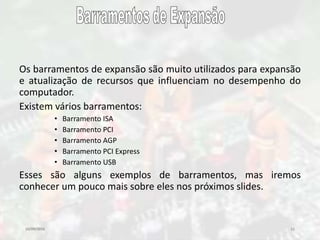

11. 10/09/2016 11
Os barramentos de expansão são muito utilizados para expansão
e atualização de recursos que influenciam no desempenho do
computador.
Existem vários barramentos:
• Barramento ISA
• Barramento PCI
• Barramento AGP
• Barramento PCI Express
• Barramento USB
Esses são alguns exemplos de barramentos, mas iremos
conhecer um pouco mais sobre eles nos próximos slides.

12. 10/09/2016 12

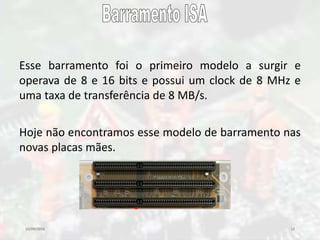

Esse barramento foi o primeiro modelo a surgir e
operava de 8 e 16 bits e possui um clock de 8 MHz e
uma taxa de transferência de 8 MB/s.
Hoje não encontramos esse modelo de barramento nas
novas placas mães.

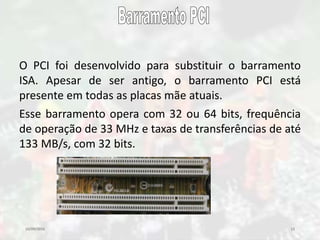

13. 10/09/2016 13
O PCI foi desenvolvido para substituir o barramento
ISA. Apesar de ser antigo, o barramento PCI está
presente em todas as placas mãe atuais.
Esse barramento opera com 32 ou 64 bits, frequência
de operação de 33 MHz e taxas de transferências de até
133 MB/s, com 32 bits.

14. 10/09/2016 14

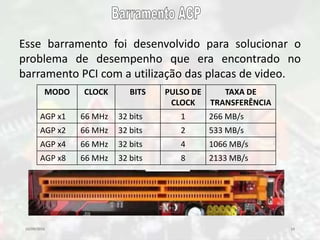

Esse barramento foi desenvolvido para solucionar o
problema de desempenho que era encontrado no
barramento PCI com a utilização das placas de video.
MODO CLOCK BITS PULSO DE
CLOCK
TAXA DE
TRANSFERÊNCIA
AGP x1 66 MHz 32 bits 1 266 MB/s
AGP x2 66 MHz 32 bits 2 533 MB/s
AGP x4 66 MHz 32 bits 4 1066 MB/s
AGP x8 66 MHz 32 bits 8 2133 MB/s

15. 10/09/2016 15

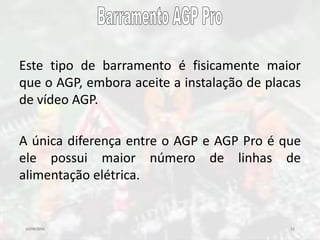

Este tipo de barramento é fisicamente maior
que o AGP, embora aceite a instalação de placas
de vídeo AGP.
A única diferença entre o AGP e AGP Pro é que
ele possui maior número de linhas de
alimentação elétrica.

16. 10/09/2016 16

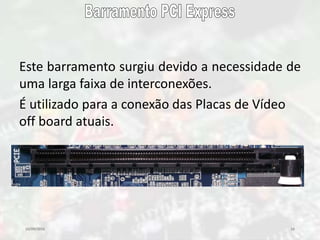

Este barramento surgiu devido a necessidade de
uma larga faixa de interconexões.
É utilizado para a conexão das Placas de Vídeo
off board atuais.

17. 10/09/2016 17

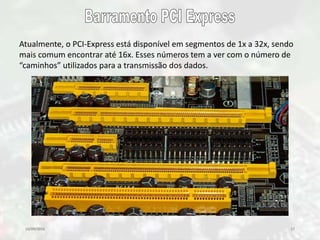

Atualmente, o PCI-Express está disponível em segmentos de 1x a 32x, sendo
mais comum encontrar até 16x. Esses números tem a ver com o número de
“caminhos” utilizados para a transmissão dos dados.

18. 10/09/2016 18

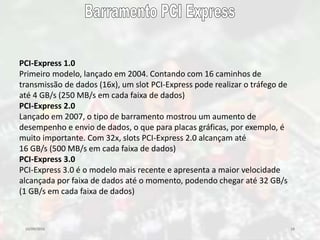

PCI-Express 1.0
Primeiro modelo, lançado em 2004. Contando com 16 caminhos de
transmissão de dados (16x), um slot PCI-Express pode realizar o tráfego de
até 4 GB/s (250 MB/s em cada faixa de dados)
PCI-Express 2.0
Lançado em 2007, o tipo de barramento mostrou um aumento de
desempenho e envio de dados, o que para placas gráficas, por exemplo, é
muito importante. Com 32x, slots PCI-Express 2.0 alcançam até
16 GB/s (500 MB/s em cada faixa de dados)
PCI-Express 3.0
PCI-Express 3.0 é o modelo mais recente e apresenta a maior velocidade
alcançada por faixa de dados até o momento, podendo chegar até 32 GB/s
(1 GB/s em cada faixa de dados)

19. 10/09/2016 19
Este barramento foi criado para resolver o problema de
padronização dos dispositivos externos computador.
Em cada porta podem ser conectados até 127
dispositivos diferentes.

20. 10/09/2016 20

21. 10/09/2016 21

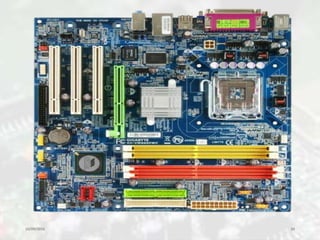

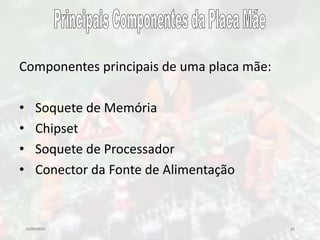

Componentes principais de uma placa mãe:
• Soquete de Memória
• Chipset
• Soquete de Processador
• Conector da Fonte de Alimentação

22. 10/09/2016 22

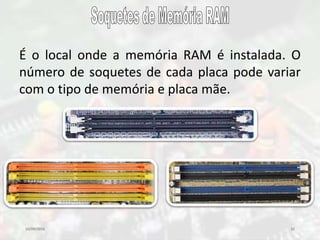

É o local onde a memória RAM é instalada. O
número de soquetes de cada placa pode variar
com o tipo de memória e placa mãe.

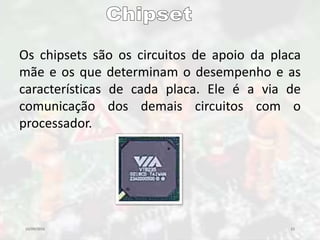

23. 10/09/2016 23
Os chipsets são os circuitos de apoio da placa
mãe e os que determinam o desempenho e as
características de cada placa. Ele é a via de
comunicação dos demais circuitos com o
processador.

24. 10/09/2016 24

25. 10/09/2016 25

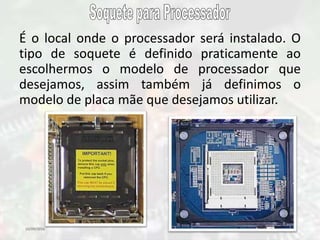

É o local onde o processador será instalado. O
tipo de soquete é definido praticamente ao
escolhermos o modelo de processador que
desejamos, assim também já definimos o
modelo de placa mãe que desejamos utilizar.

26. 10/09/2016 26

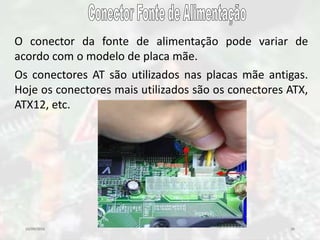

O conector da fonte de alimentação pode variar de
acordo com o modelo de placa mãe.
Os conectores AT são utilizados nas placas mãe antigas.
Hoje os conectores mais utilizados são os conectores ATX,
ATX12, etc.

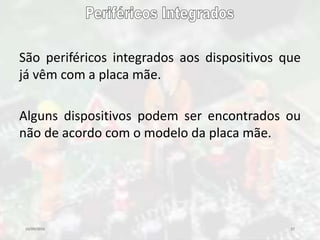

27. 10/09/2016 27
São periféricos integrados aos dispositivos que
já vêm com a placa mãe.
Alguns dispositivos podem ser encontrados ou
não de acordo com o modelo da placa mãe.

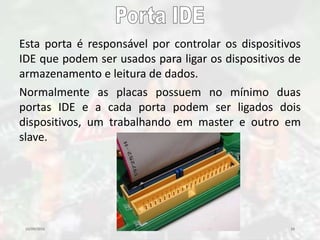

28. 10/09/2016 28
Esta porta é responsável por controlar os dispositivos
IDE que podem ser usados para ligar os dispositivos de
armazenamento e leitura de dados.
Normalmente as placas possuem no mínimo duas
portas IDE e a cada porta podem ser ligados dois
dispositivos, um trabalhando em master e outro em
slave.

29. 10/09/2016 29

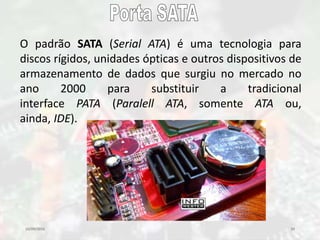

O padrão SATA (Serial ATA) é uma tecnologia para
discos rígidos, unidades ópticas e outros dispositivos de
armazenamento de dados que surgiu no mercado no
ano 2000 para substituir a tradicional
interface PATA (Paralell ATA, somente ATA ou,
ainda, IDE).

30. 10/09/2016 30

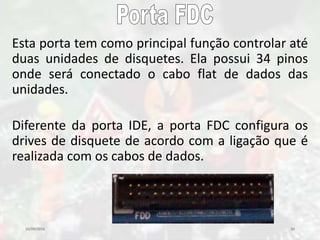

Esta porta tem como principal função controlar até
duas unidades de disquetes. Ela possui 34 pinos
onde será conectado o cabo flat de dados das
unidades.
Diferente da porta IDE, a porta FDC configura os
drives de disquete de acordo com a ligação que é
realizada com os cabos de dados.

31. 10/09/2016 31

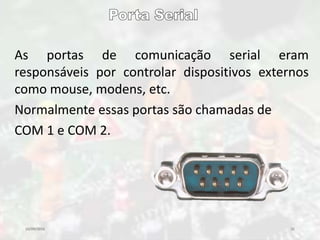

As portas de comunicação serial eram
responsáveis por controlar dispositivos externos
como mouse, modens, etc.
Normalmente essas portas são chamadas de
COM 1 e COM 2.

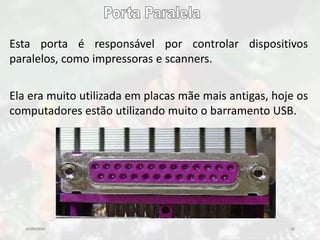

32. 10/09/2016 32
Esta porta é responsável por controlar dispositivos
paralelos, como impressoras e scanners.
Ela era muito utilizada em placas mãe mais antigas, hoje os
computadores estão utilizando muito o barramento USB.

33. 10/09/2016 33

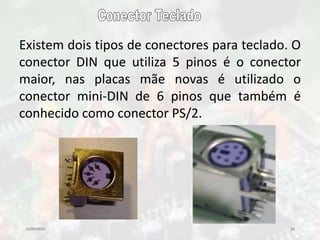

Existem dois tipos de conectores para teclado. O
conector DIN que utiliza 5 pinos é o conector
maior, nas placas mãe novas é utilizado o
conector mini-DIN de 6 pinos que também é
conhecido como conector PS/2.

34. 10/09/2016 34

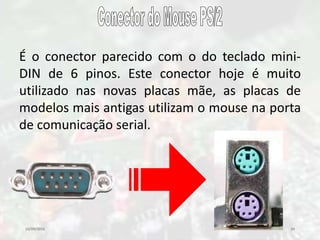

É o conector parecido com o do teclado mini-
DIN de 6 pinos. Este conector hoje é muito
utilizado nas novas placas mãe, as placas de
modelos mais antigas utilizam o mouse na porta
de comunicação serial.

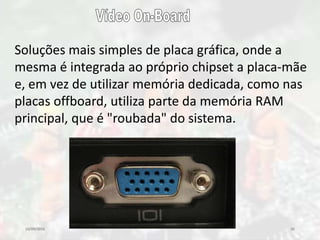

35. 10/09/2016 35
Soluções mais simples de placa gráfica, onde a
mesma é integrada ao próprio chipset a placa-mãe
e, em vez de utilizar memória dedicada, como nas
placas offboard, utiliza parte da memória RAM
principal, que é "roubada" do sistema.

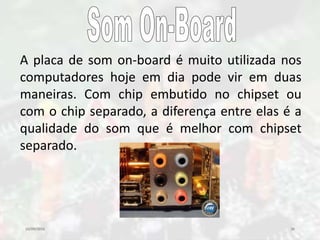

36. 10/09/2016 36
A placa de som on-board é muito utilizada nos
computadores hoje em dia pode vir em duas
maneiras. Com chip embutido no chipset ou
com o chip separado, a diferença entre elas é a
qualidade do som que é melhor com chipset
separado.

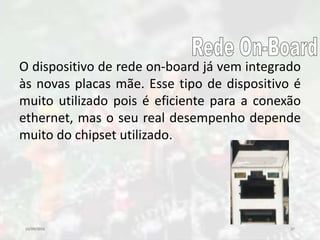

37. 10/09/2016 37
O dispositivo de rede on-board já vem integrado
às novas placas mãe. Esse tipo de dispositivo é
muito utilizado pois é eficiente para a conexão
ethernet, mas o seu real desempenho depende
muito do chipset utilizado.

38. 10/09/2016 38

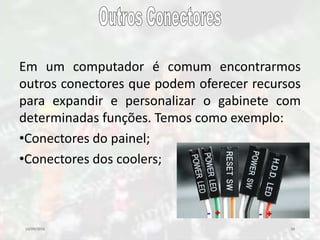

Em um computador é comum encontrarmos
outros conectores que podem oferecer recursos
para expandir e personalizar o gabinete com
determinadas funções. Temos como exemplo:

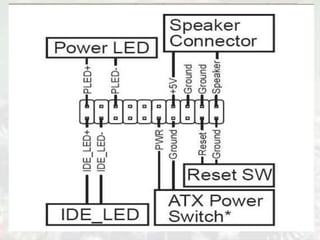

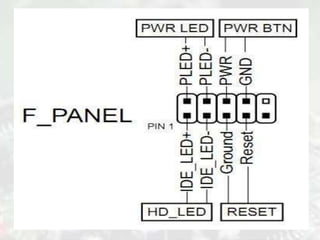

•Conectores do painel;
•Conectores dos coolers;

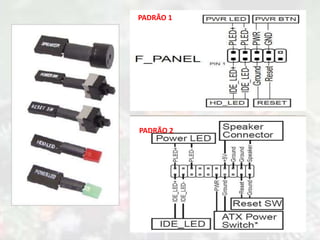

39. PADRÃO 2
PADRÃO 1

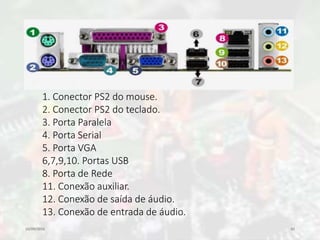

42. 10/09/2016 42
1. Conector PS2 do mouse.
2. Conector PS2 do teclado.
3. Porta Paralela
4. Porta Serial
5. Porta VGA
6,7,9,10. Portas USB
8. Porta de Rede
11. Conexão auxiliar.
12. Conexão de saída de áudio.
13. Conexão de entrada de áudio.
