O documento descreve a evolução das placas-mãe de computador, desde os primeiros sistemas de barramento até as placas modernas. Inicialmente, cada componente era instalado em sua própria placa de circuito ligada a um barramento central. Posteriormente, a IBM introduziu a primeira placa-mãe reunindo CPU, memória e interfaces em uma única placa. Atualmente, as placas-mãe executam todas as funções essenciais de um computador.

4. Antes da placa-
mãe
A placa-mãe, ela surgiu a partir de um tipo simples de
placa de circuito chamada de "barramento". Esse
sistema era uma espécie de placa-mãe, mas que não
possuía nada nela. Antes da década de oitenta, os
fabricantes de computadores instalavam cada
componente individualmente em sua própria placa de
circuito, e ligavam essas placas em um barramento,
que atuava como elo comum entre todas as peças.

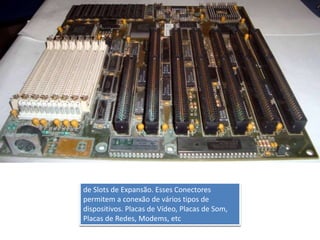

6. de Slots de Expansão. Esses Conectores
permitem a conexão de vários tipos de
dispositivos. Placas de Vídeo, Placas de Som,
Placas de Redes, Modems, etc

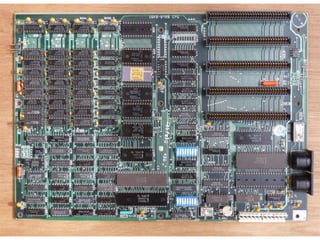

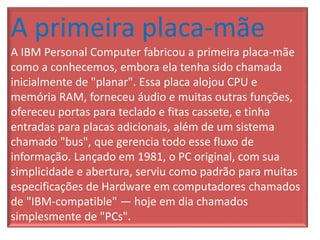

7. A primeira placa-mãe
A IBM Personal Computer fabricou a primeira placa-mãe
como a conhecemos, embora ela tenha sido chamada
inicialmente de "planar". Essa placa alojou CPU e
memória RAM, forneceu áudio e muitas outras funções,
ofereceu portas para teclado e fitas cassete, e tinha
entradas para placas adicionais, além de um sistema
chamado "bus", que gerencia todo esse fluxo de
informação. Lançado em 1981, o PC original, com sua
simplicidade e abertura, serviu como padrão para muitas
especificações de Hardware em computadores chamados
de "IBM-compatible" — hoje em dia chamados
simplesmente de "PCs".

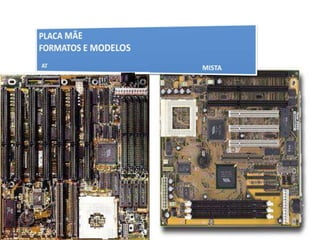

9. Do barramanto à placa-
mãe
A placa-mãe reúne as funções de um barramento, oferecendo uma
placa de circuito comum com encaixes de expansão para outras placas.
Os cientistas foram além do que o barramento tinha a oferecer e
introduziram um processador onboard central, memória,
gerenciamento de energia, painel de entrada e saída para dispositivos
externos, como teclado, e todos os componentes necessários para o
fluxo de informação entre CPU, disco rígido, teclado e outros
componentes de um PC. Nos anos oitenta, à medida que os avanços
tecnológicos iam se tornando mais atrativos economicamente e
permitiam combinar múltiplas funções em uma única placa, os
fabricantes começaram a interligar esses componentes ao barramento,
sendo o IBM PC o modelo precursor desse processo.

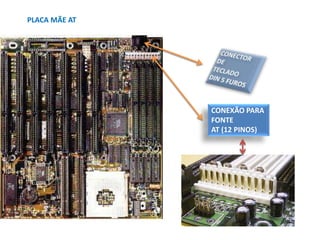

10. PLACA MÃE AT
CONEXÃO PARA
FONTE
AT (12 PINOS)

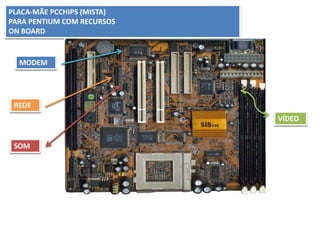

11. PLACA-MÃE PCCHIPS (MISTA)
PARA PENTIUM COM RECURSOS
ON BOARD
MODEM
REDE
SOM
VÍDEO

12. COMPONENTES
BÁSICOS
-BARRAMENTO
-FREQÜÊNCIA
-GERADOR DE
CLOCK
-MEMÓRIA ROM
-FIRMWARE
-BIOS
-POST
-SETUP
-PROCESSADOR

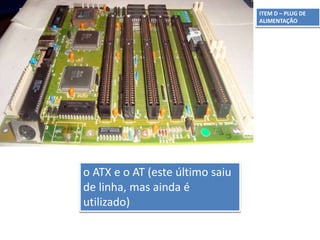

13. ITEM D – PLUG DE
ALIMENTAÇÃO
o ATX e o AT (este último saiu
de linha, mas ainda é
utilizado)

14. Pentium, Pentium Pro,
Pentium MMX,
Pentium II, Pentium III,
Pentium IV, Pentium
M, Pentium D e
Pentium Dual Core

15. Placa mae frabricantes
-CHANINTECH,
- MSI
-INTEL
-ASUS
-FOXOCONN
-GIGABAYTE
-SOYO
-ESC
-PCSHOPS
-ASROCK

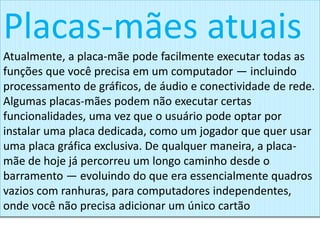

16. Placas-mães atuais
Atualmente, a placa-mãe pode facilmente executar todas as
funções que você precisa em um computador — incluindo
processamento de gráficos, de áudio e conectividade de rede.
Algumas placas-mães podem não executar certas
funcionalidades, uma vez que o usuário pode optar por
instalar uma placa dedicada, como um jogador que quer usar
uma placa gráfica exclusiva. De qualquer maneira, a placa-
mãe de hoje já percorreu um longo caminho desde o
barramento — evoluindo do que era essencialmente quadros
vazios com ranhuras, para computadores independentes,
onde você não precisa adicionar um único cartão

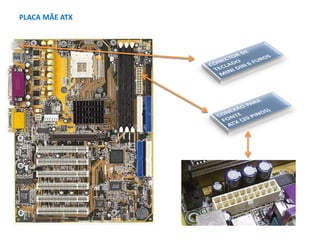

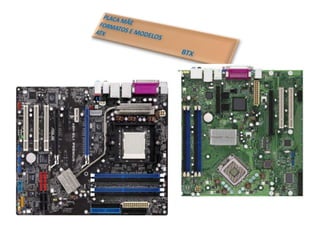

18. PLACA MÃE ATX

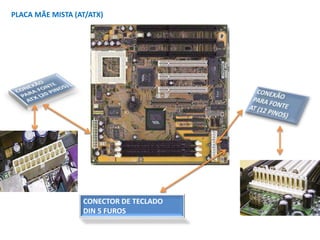

19. PLACA MÃE MISTA (AT/ATX)
CONECTOR DE TECLADO
DIN 5 FUROS

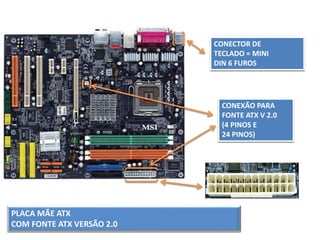

20. PLACA MÃE ATX
COM FONTE ATX VERSÃO 2.0
CONECTOR DE
TECLADO = MINI
DIN 6 FUROS
CONEXÃO PARA
FONTE ATX V 2.0
(4 PINOS E
24 PINOS)

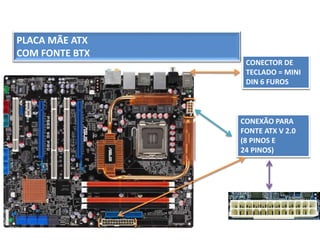

21. PLACA MÃE ATX
COM FONTE BTX
CONEXÃO PARA
FONTE ATX V 2.0
(8 PINOS E
24 PINOS)
CONECTOR DE
TECLADO = MINI
DIN 6 FUROS

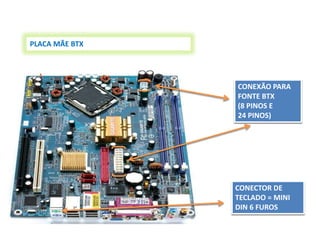

22. PLACA MÃE BTX
CONEXÃO PARA
FONTE BTX
(8 PINOS E
24 PINOS)
CONECTOR DE
TECLADO = MINI
DIN 6 FUROS

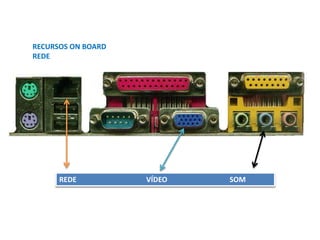

23. RECURSOS ON BOARD
REDE
REDE VÍDEO SOM

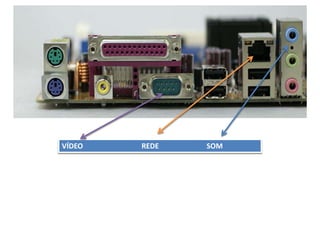

24. VÍDEO REDE SOM

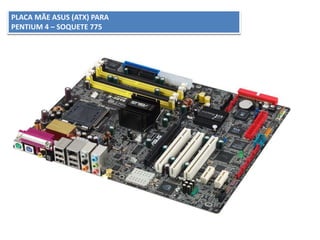

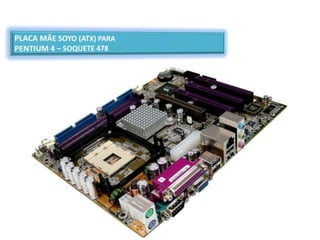

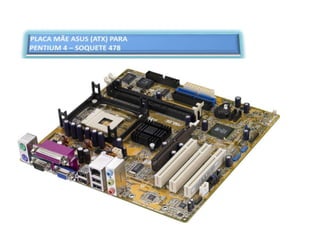

27. PLACA MÃE ASUS (ATX) PARA
PENTIUM 4 – SOQUETE 775

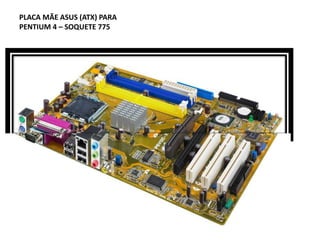

28. PLACA MÃE ASUS (ATX) PARA
PENTIUM 4 – SOQUETE 775

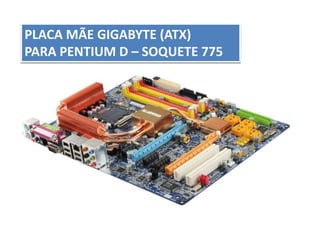

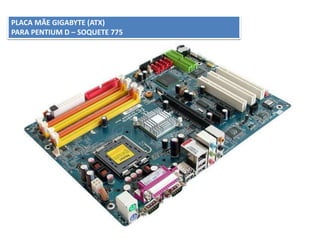

29. PLACA MÃE GIGABYTE (ATX)
PARA PENTIUM D – SOQUETE 775

30. PLACA MÃE GIGABYTE (ATX)
PARA PENTIUM D – SOQUETE 775

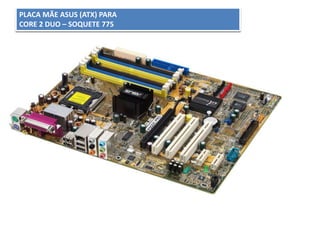

31. PLACA MÃE ASUS (ATX) PARA
CORE 2 DUO – SOQUETE 775

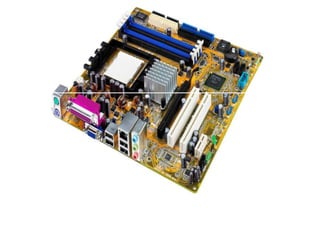

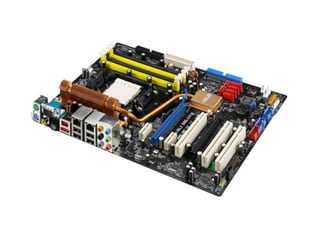

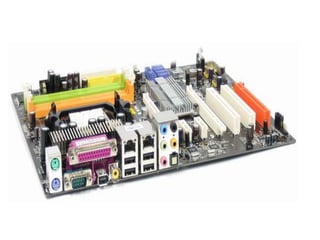

35. PLACA MÃE INTEL (BTX) PARA
PENTIUM 4

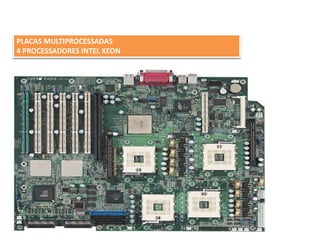

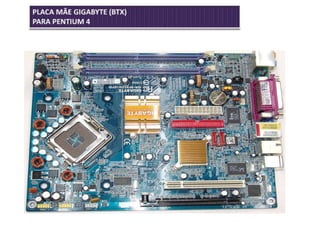

37. PLACAS MULTIPROCESSADAS
4 PROCESSADORES INTEL XEON

38. PLACA DUAL – 2 PROCESSADORES
INTEL XEON – SOQUETE 603

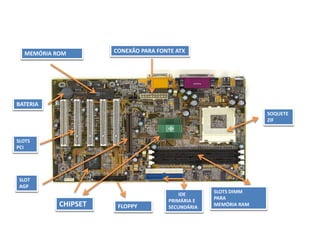

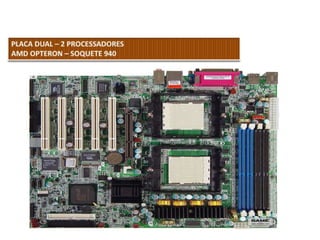

40. MEMÓRIA ROM CONEXÃO PARA FONTE ATX
SOQUETE
ZIF
SLOTS DIMM
PARA
MEMÓRIA RAM
IDE
PRIMÁRIA E
SECUNDÁRIAFLOPPYCHIPSET
SLOT
AGP
SLOTS
PCI
BATERIA

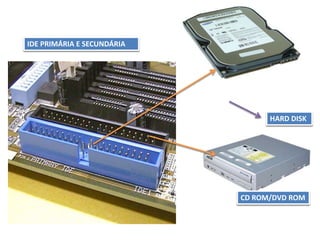

41. IDE PRIMÁRIA E SECUNDÁRIA
HARD DISK
CD ROM/DVD ROM

42. CONTROLADORA DE FLOPPY DISK

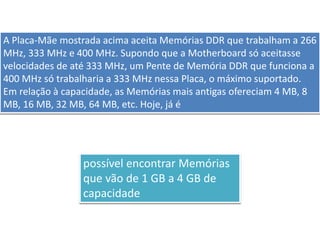

43. A Placa-Mãe mostrada acima aceita Memórias DDR que trabalham a 266
MHz, 333 MHz e 400 MHz. Supondo que a Motherboard só aceitasse
velocidades de até 333 MHz, um Pente de Memória DDR que funciona a
400 MHz só trabalharia a 333 MHz nessa Placa, o máximo suportado.
Em relação à capacidade, as Memórias mais antigas ofereciam 4 MB, 8
MB, 16 MB, 32 MB, 64 MB, etc. Hoje, já é
possível encontrar Memórias
que vão de 1 GB a 4 GB de
capacidade
