1. HARDWARE
Montagem e
Manutenção de
Computadores
Instrutor:
Luiz Henrique Goulart

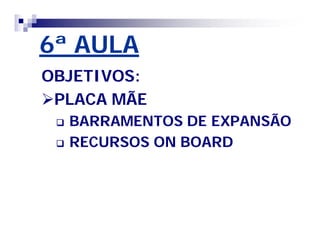

2. 6ª AULA
OBJETIVOS:
PLACA MÃE
 BARRAMENTOS DE EXPANSÃO
 RECURSOS ON BOARD

3. BARRAMENTOS DE
EXPANSÃO (SLOTS)
APOSTILA
PÁGINAS: 96 A 111

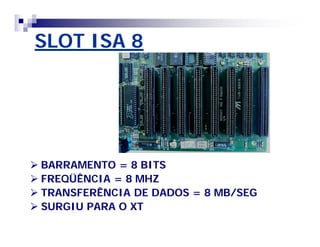

4. SLOT ISA 8
 BARRAMENTO = 8 BITS
 FREQÜÊNCIA = 8 MHZ
 TRANSFERÊNCIA DE DADOS = 8 MB/SEG
 SURGIU PARA O XT

5. MODEM ISA 8

6. SLOT ISA 16
BARRAMENTO = 16 BITS
FREQÜÊNCIA = 8 MHZ
TRANSFERÊNCIA DE DADOS = 16 MB/SEG
PERMITE O USO DE PLACAS ISA 8
SURGIU PARA O 286

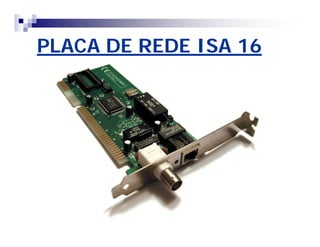

7. PLACA DE REDE ISA 16

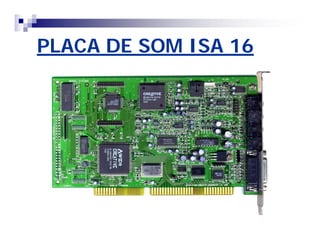

8. PLACA DE SOM ISA 16

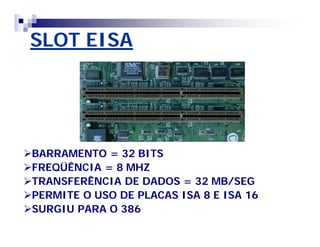

9. SLOT EISA
BARRAMENTO = 32 BITS
FREQÜÊNCIA = 8 MHZ
TRANSFERÊNCIA DE DADOS = 32 MB/SEG
PERMITE O USO DE PLACAS ISA 8 E ISA 16
SURGIU PARA O 386

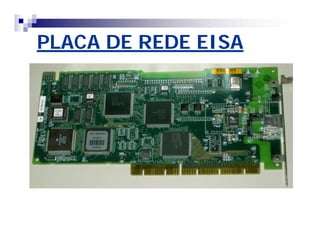

10. PLACA DE REDE EISA

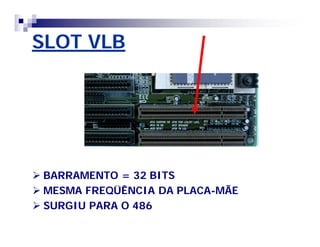

11. SLOT VLB
 BARRAMENTO = 32 BITS
 MESMA FREQÜÊNCIA DA PLACA-MÃE
 SURGIU PARA O 486

12. PLACA DE VÍDEO VLB

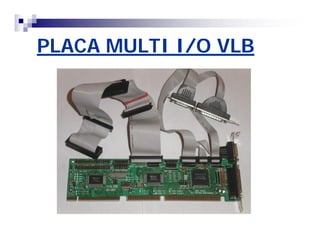

13. PLACA MULTI I/O VLB

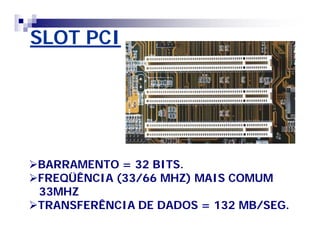

14. SLOT PCI
BARRAMENTO = 32 BITS.
FREQÜÊNCIA (33/66 MHZ) MAIS COMUM
33MHZ
TRANSFERÊNCIA DE DADOS = 132 MB/SEG.

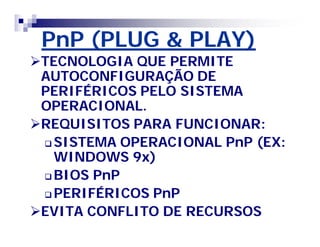

15. PnP (PLUG & PLAY)
TECNOLOGIA QUE PERMITE
AUTOCONFIGURAÇÃO DE
PERIFÉRICOS PELO SISTEMA
OPERACIONAL.
REQUISITOS PARA FUNCIONAR:
SISTEMA OPERACIONAL PnP (EX:
WINDOWS 9x)
BIOS PnP
PERIFÉRICOS PnP
EVITA CONFLITO DE RECURSOS

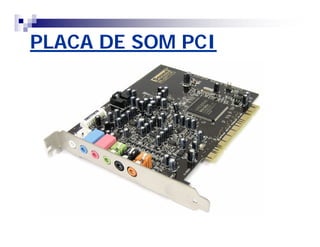

16. PLACA DE SOM PCI

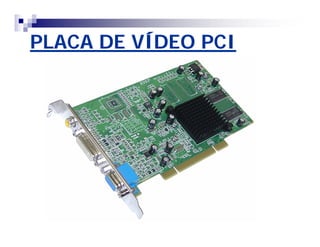

17. PLACA DE VÍDEO PCI

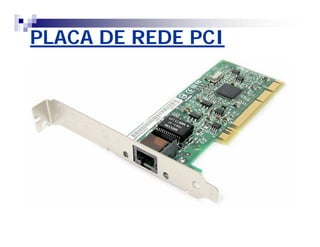

18. PLACA DE REDE PCI

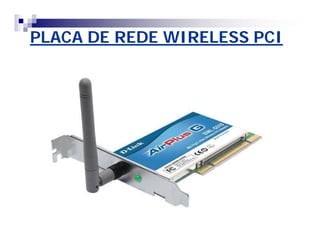

19. PLACA DE REDE WIRELESS PCI

20. PLACA DE FAX MODEM PCI

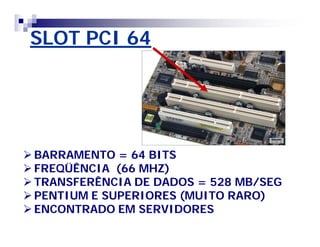

21. SLOT PCI 64
BARRAMENTO = 64 BITS
FREQÜÊNCIA (66 MHZ)
TRANSFERÊNCIA DE DADOS = 528 MB/SEG
PENTIUM E SUPERIORES (MUITO RARO)
ENCONTRADO EM SERVIDORES

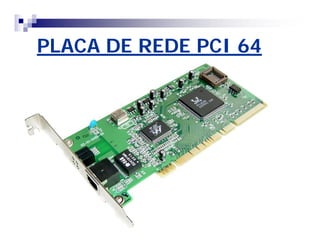

22. PLACA DE REDE PCI 64

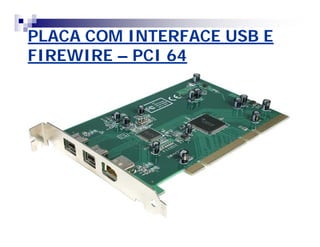

23. PLACA COM INTERFACE USB E
FIREWIRE – PCI 64

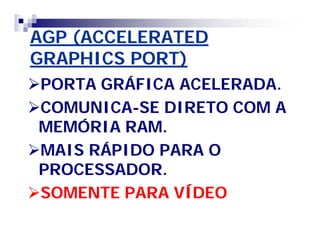

24. AGP (ACCELERATED
GRAPHICS PORT)
PORTA GRÁFICA ACELERADA.
COMUNICA-SE DIRETO COM A
MEMÓRIA RAM.
MAIS RÁPIDO PARA O
PROCESSADOR.
SOMENTE PARA VÍDEO

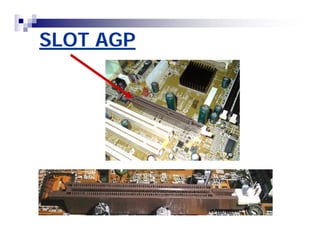

25. SLOT AGP

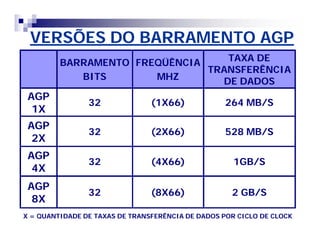

26. VERSÕES DO BARRAMENTO AGP
BARRAMENTO
BITS
FREQÜÊNCIA
MHZ
TAXA DE
TRANSFERÊNCIA
DE DADOS
AGP
1X 32 (1X66) 264 MB/S
AGP
2X 32 (2X66) 528 MB/S
AGP
4X 32 (4X66) 1GB/S
AGP
8X 32 (8X66) 2 GB/S
X = QUANTIDADE DE TAXAS DE TRANSFERÊNCIA DE DADOS POR CICLO DE CLOCK

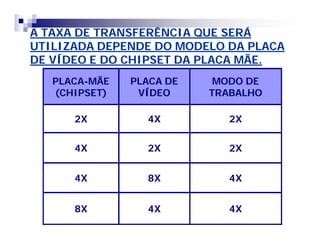

27. A TAXA DE TRANSFERÊNCIA QUE SERÁ
UTILIZADA DEPENDE DO MODELO DA PLACA
DE VÍDEO E DO CHIPSET DA PLACA MÃE.
PLACA-MÃE
(CHIPSET)
PLACA DE
VÍDEO
MODO DE
TRABALHO
2X 4X 2X
4X 2X 2X
4X 8X 4X
8X 4X 4X

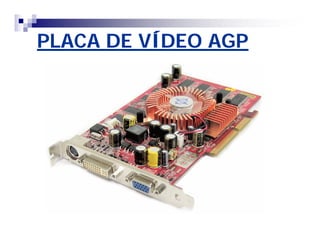

28. PLACA DE VÍDEO AGP

29. PLACA DE VÍDEO AGP

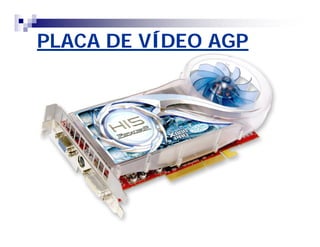

30. PLACA DE VÍDEO AGP

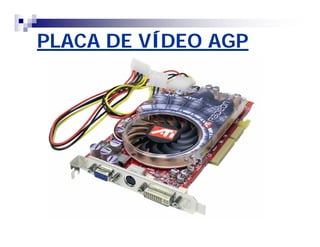

31. PLACA DE VÍDEO AGP

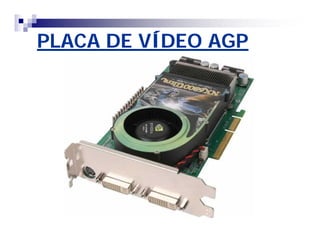

32. PLACA DE VÍDEO AGP

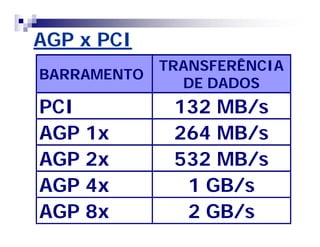

33. AGP x PCI
BARRAMENTO TRANSFERÊNCIA
DE DADOS
PCI 132 MB/s
AGP 1x 264 MB/s
AGP 2x 532 MB/s
AGP 4x 1 GB/s
AGP 8x 2 GB/s

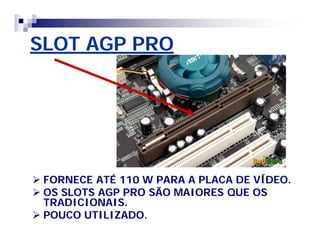

34. SLOT AGP PRO
 FORNECE ATÉ 110 W PARA A PLACA DE VÍDEO.
 OS SLOTS AGP PRO SÃO MAIORES QUE OS
TRADICIONAIS.
 POUCO UTILIZADO.

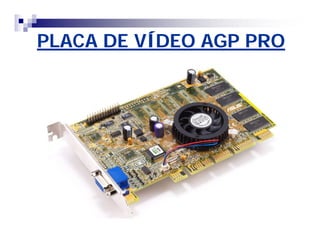

35. PLACA DE VÍDEO AGP PRO

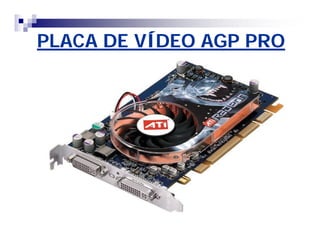

36. PLACA DE VÍDEO AGP PRO

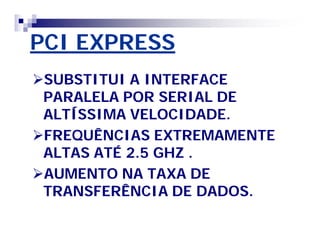

37. PCI EXPRESS
SUBSTITUI A INTERFACE
PARALELA POR SERIAL DE
ALTÍSSIMA VELOCIDADE.
FREQUÊNCIAS EXTREMAMENTE
ALTAS ATÉ 2.5 GHZ .
AUMENTO NA TAXA DE
TRANSFERÊNCIA DE DADOS.

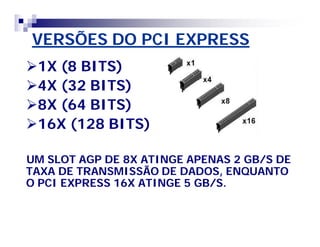

38. VERSÕES DO PCI EXPRESS
1X (8 BITS)
4X (32 BITS)
8X (64 BITS)
16X (128 BITS)
UM SLOT AGP DE 8X ATINGE APENAS 2 GB/S DE
TAXA DE TRANSMISSÃO DE DADOS, ENQUANTO
O PCI EXPRESS 16X ATINGE 5 GB/S.

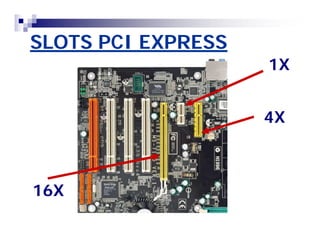

39. SLOTS PCI EXPRESS
1X
4X
16X

40. PCI EXPRESS – 16X
O PADRÃO DE 16X FOI
DESENVOLVIDO PARA
SER O SUCESSOR DO
BARRAMENTO AGP.

41. PLACA-MÃE COM SLOTS PCI
EXPRESS 1X, 4X E 16 X

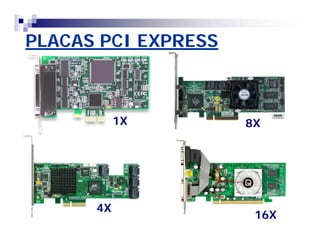

42. PLACAS PCI EXPRESS
4X
1X 8X
16X

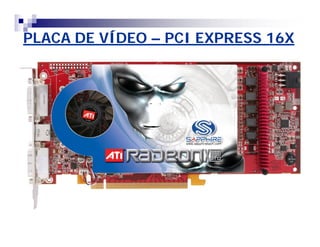

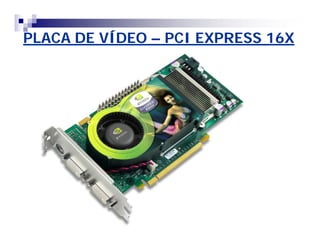

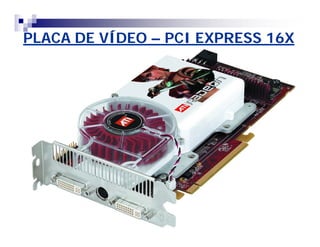

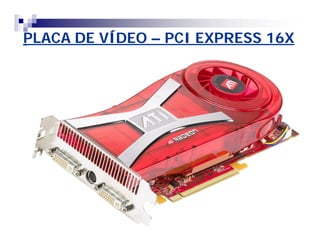

43. PLACA DE VÍDEO – PCI EXPRESS 16X

44. PLACA DE VÍDEO – PCI EXPRESS 16X

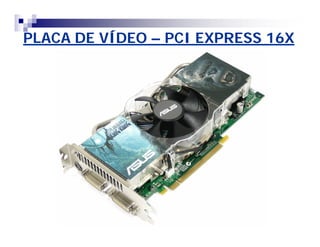

45. PLACA DE VÍDEO – PCI EXPRESS 16X

46. PLACA DE VÍDEO – PCI EXPRESS 16X

47. PLACA DE VÍDEO – PCI EXPRESS 16X

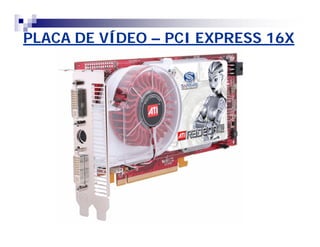

48. PLACA DE VÍDEO – PCI EXPRESS 16X

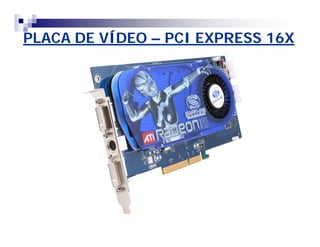

49. PLACA DE VÍDEO – PCI EXPRESS 16X

50. PLACA DE VÍDEO – PCI EXPRESS 16X

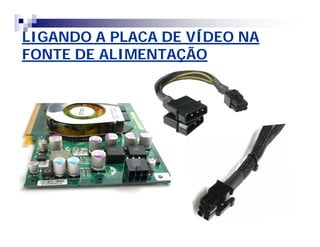

51. LIGANDO A PLACA DE VÍDEO NA
FONTE DE ALIMENTAÇÃO

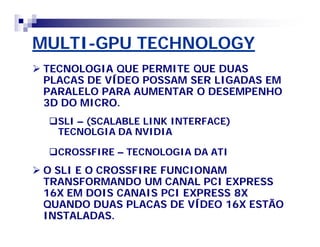

52. MULTI-GPU TECHNOLOGY
 TECNOLOGIA QUE PERMITE QUE DUAS
PLACAS DE VÍDEO POSSAM SER LIGADAS EM
PARALELO PARA AUMENTAR O DESEMPENHO
3D DO MICRO.
SLI – (SCALABLE LINK INTERFACE)
TECNOLGIA DA NVIDIA
CROSSFIRE – TECNOLOGIA DA ATI
 O SLI E O CROSSFIRE FUNCIONAM
TRANSFORMANDO UM CANAL PCI EXPRESS
16X EM DOIS CANAIS PCI EXPRESS 8X
QUANDO DUAS PLACAS DE VÍDEO 16X ESTÃO
INSTALADAS.

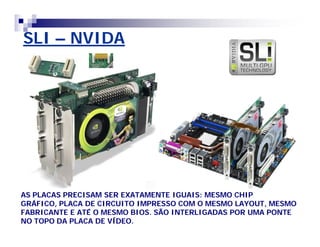

53. SLI – NVIDA
AS PLACAS PRECISAM SER EXATAMENTE IGUAIS: MESMO CHIP
GRÁFICO, PLACA DE CIRCUITO IMPRESSO COM O MESMO LAYOUT, MESMO
FABRICANTE E ATÉ O MESMO BIOS. SÃO INTERLIGADAS POR UMA PONTE
NO TOPO DA PLACA DE VÍDEO.

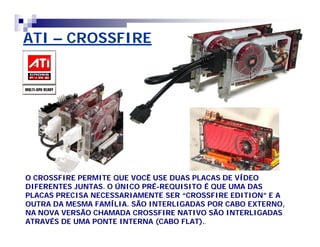

54. ATI – CROSSFIRE
O CROSSFIRE PERMITE QUE VOCÊ USE DUAS PLACAS DE VÍDEO
DIFERENTES JUNTAS. O ÚNICO PRÉ-REQUISITO É QUE UMA DAS
PLACAS PRECISA NECESSARIAMENTE SER ““CROSSFIRE EDITION”” E A
OUTRA DA MESMA FAMÍLIA. SÃO INTERLIGADAS POR CABO EXTERNO,
NA NOVA VERSÃO CHAMADA CROSSFIRE NATIVO SÃO INTERLIGADAS
ATRAVÉS DE UMA PONTE INTERNA (CABO FLAT)..

55. SLOT – AMR
MODEM AMR
 ÁUDIO E MODEM DE BAIXO
CUSTO.
 MESMA QUALIDADE DE UM
MODEM OU SOM ON BOARD.
 DEIXA O MICRO MAIS LENTO.

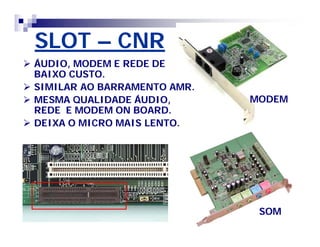

56. SLOT – CNR
MODEM
SOM
 ÁUDIO, MODEM E REDE DE
BAIXO CUSTO.
 SIMILAR AO BARRAMENTO AMR.
 MESMA QUALIDADE ÁUDIO,
REDE E MODEM ON BOARD.
 DEIXA O MICRO MAIS LENTO.

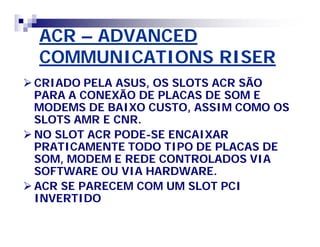

57. ACR – ADVANCED
COMMUNICATIONS RISER
CRIADO PELA ASUS, OS SLOTS ACR SÃO
PARA A CONEXÃO DE PLACAS DE SOM E
MODEMS DE BAIXO CUSTO, ASSIM COMO OS
SLOTS AMR E CNR.
NO SLOT ACR PODE-SE ENCAIXAR
PRATICAMENTE TODO TIPO DE PLACAS DE
SOM, MODEM E REDE CONTROLADOS VIA
SOFTWARE OU VIA HARDWARE.
ACR SE PARECEM COM UM SLOT PCI
INVERTIDO

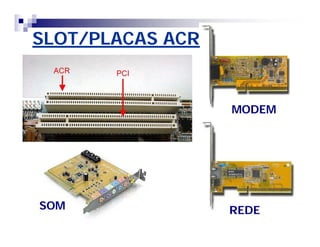

58. SLOT/PLACAS ACR
MODEM
SOM REDE

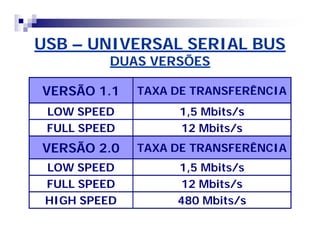

59. USB – UNIVERSAL SERIAL BUS
DUAS VERSÕES
VERSÃO 1.1 TAXA DE TRANSFERÊNCIA
LOW SPEED 1,5 Mbits/s
FULL SPEED 12 Mbits/s
VERSÃO 2.0 TAXA DE TRANSFERÊNCIA
LOW SPEED 1,5 Mbits/s
FULL SPEED 12 Mbits/s
HIGH SPEED 480 Mbits/s

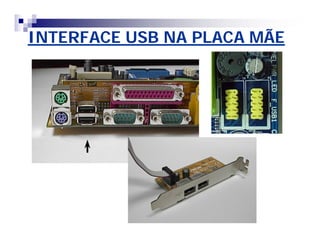

60. INTERFACE USB NA PLACA MÃE

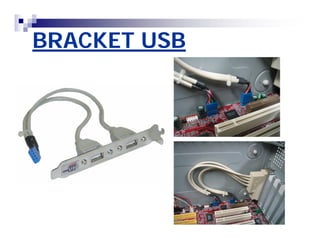

61. BRACKET USB

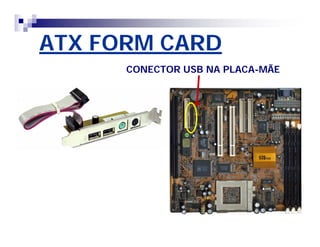

62. ATX FORM CARD
CONECTOR USB NA PLACA-MÃE

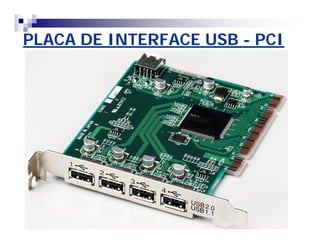

63. PLACA DE INTERFACE USB - PCI

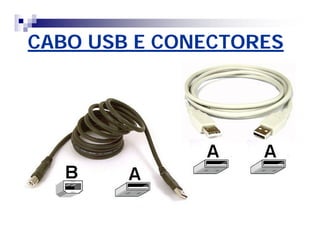

64. CABO USB E CONECTORES

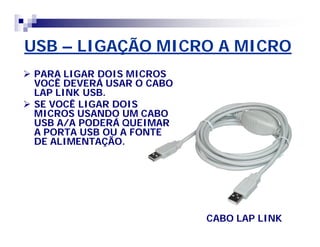

65. USB – LIGAÇÃO MICRO A MICRO
 PARA LIGAR DOIS MICROS
VOCÊ DEVERÁ USAR O CABO
LAP LINK USB.
 SE VOCÊ LIGAR DOIS
MICROS USANDO UM CABO
USB A/A PODERÁ QUEIMAR
A PORTA USB OU A FONTE
DE ALIMENTAÇÃO.
CABO LAP LINK

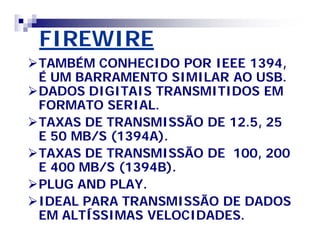

66. FIREWIRE
TAMBÉM CONHECIDO POR IEEE 1394,
É UM BARRAMENTO SIMILAR AO USB.
DADOS DIGITAIS TRANSMITIDOS EM
FORMATO SERIAL.
TAXAS DE TRANSMISSÃO DE 12.5, 25
E 50 MB/S (1394A).
TAXAS DE TRANSMISSÃO DE 100, 200
E 400 MB/S (1394B).
PLUG AND PLAY.
IDEAL PARA TRANSMISSÃO DE DADOS
EM ALTÍSSIMAS VELOCIDADES.

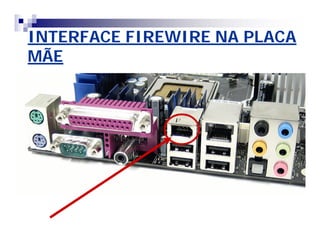

67. INTERFACE FIREWIRE NA PLACA
MÃE

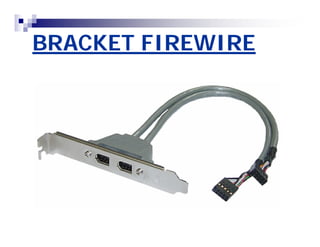

68. BRACKET FIREWIRE

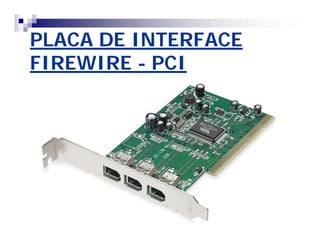

69. PLACA DE INTERFACE
FIREWIRE - PCI

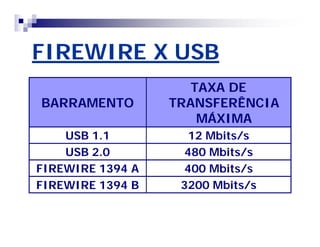

70. FIREWIRE X USB
BARRAMENTO
TAXA DE
TRANSFERÊNCIA
MÁXIMA
USB 1.1 12 Mbits/s
USB 2.0 480 Mbits/s
FIREWIRE 1394 A 400 Mbits/s
FIREWIRE 1394 B 3200 Mbits/s

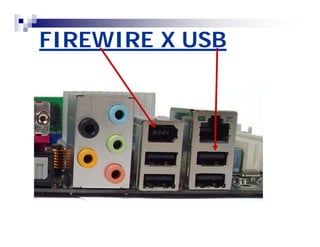

71. FIREWIRE X USB

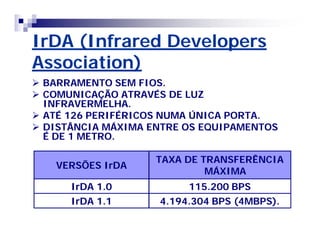

72. IrDA (Infrared Developers
Association)
 BARRAMENTO SEM FIOS.
 COMUNICAÇÃO ATRAVÉS DE LUZ
INFRAVERMELHA.
 ATÉ 126 PERIFÉRICOS NUMA ÚNICA PORTA.
 DISTÂNCIA MÁXIMA ENTRE OS EQUIPAMENTOS
É DE 1 METRO.
VERSÕES IrDA TAXA DE TRANSFERÊNCIA
MÁXIMA
IrDA 1.0 115.200 BPS
IrDA 1.1 4.194.304 BPS (4MBPS).

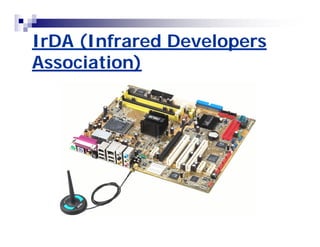

73. IrDA (Infrared Developers
Association)

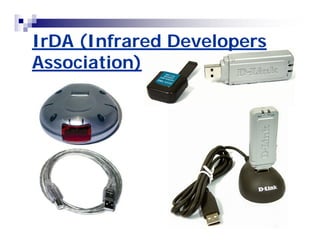

74. IrDA (Infrared Developers
Association)

75. BLUETOOTH
TECNOLOGIA PARA CONEXÃO SEM FIO
(WIRELESS) A CURTA DISTÂNCIA DE
DISPOSITIVOS COMO:
CELULARES, PALM TOPS, IMPRESSORAS
FONES DE OUVIDO, MICROFONES,
COMPUTADORES, TECLADOS, ETC..
BAIXO CUSTO E CONSUMO.
COBERTURA ATÉ 10 METROS
ATÉ 8 DISPOSITIVOS CONECTADOS ENTRE SI.
TRANSMISSÃO DE VOZ E DADOS.
SUA VELOCIDADE PODE CHEGAR A 721 Kbps.

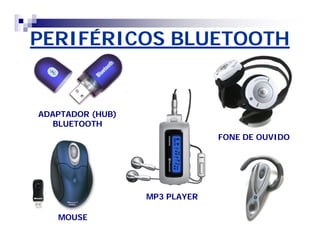

76. PERIFÉRICOS BLUETOOTH
FONE DE OUVIDO
ADAPTADOR (HUB)
BLUETOOTH
MOUSE
MP3 PLAYER

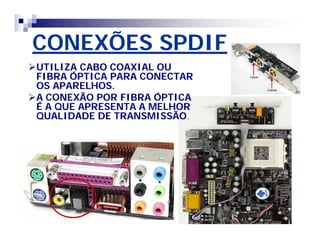

77. CONEXÕES SPDIF
UTILIZA CABO COAXIAL OU
FIBRA ÓPTICA PARA CONECTAR
OS APARELHOS.
A CONEXÃO POR FIBRA ÓPTICA
É A QUE APRESENTA A MELHOR
QUALIDADE DE TRANSMISSÃO.

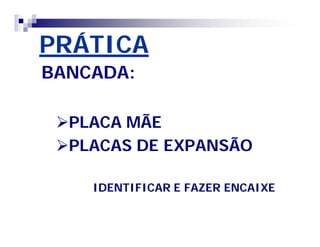

78. PRÁTICA
BANCADA:
PLACA MÃE
PLACAS DE EXPANSÃO
IDENTIFICAR E FAZER ENCAIXE

79. RECURSOS ON
BOARD
APOSTILA
PÁGINAS: 113 A 117

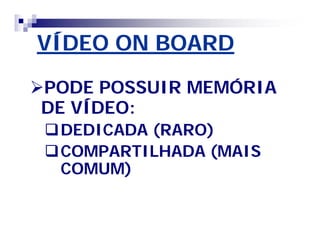

80. VÍDEO ON BOARD
PODE POSSUIR MEMÓRIA
DE VÍDEO:
DEDICADA (RARO)
COMPARTILHADA (MAIS
COMUM)

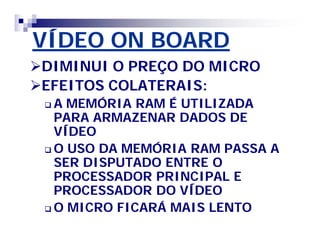

81. VÍDEO ON BOARD
DIMINUI O PREÇO DO MICRO
EFEITOS COLATERAIS:
A MEMÓRIA RAM É UTILIZADA
PARA ARMAZENAR DADOS DE
VÍDEO
O USO DA MEMÓRIA RAM PASSA A
SER DISPUTADO ENTRE O
PROCESSADOR PRINCIPAL E
PROCESSADOR DO VÍDEO
O MICRO FICARÁ MAIS LENTO

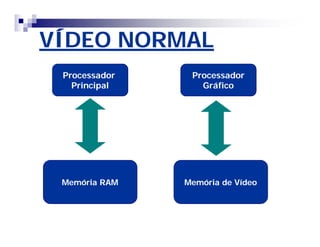

82. VÍDEO NORMAL
Processador
Principal
Memória RAM
Processador
Gráfico
Memória de Vídeo

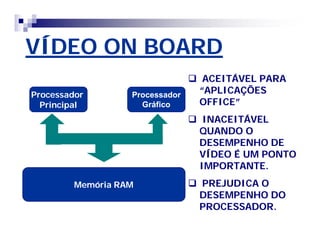

83. VÍDEO ON BOARD
 ACEITÁVEL PARA
““APLICAÇÕES
OFFICE””
 INACEITÁVEL
QUANDO O
DESEMPENHO DE
VÍDEO É UM PONTO
IMPORTANTE.
 PREJUDICA O
DESEMPENHO DO
PROCESSADOR.
Processador
Principal
Processador
Gráfico
Memória RAM

84. VÍDEO ON BOARD
CONECTOR DE VÍDEO ON BOARD
PLACAS-MÃE ATX/BTX
DB15 FÊMEA 3
CARREIRAS
(3X5)

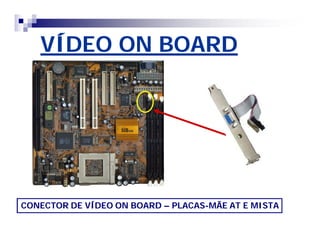

85. VÍDEO ON BOARD
CONECTOR DE VÍDEO ON BOARD – PLACAS-MÃE AT E MISTA

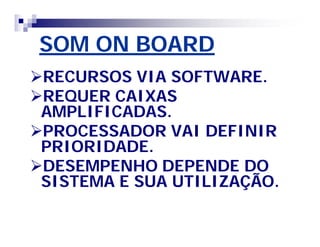

86. SOM ON BOARD
RECURSOS VIA SOFTWARE.
REQUER CAIXAS
AMPLIFICADAS.
PROCESSADOR VAI DEFINIR
PRIORIDADE.
DESEMPENHO DEPENDE DO
SISTEMA E SUA UTILIZAÇÃO.

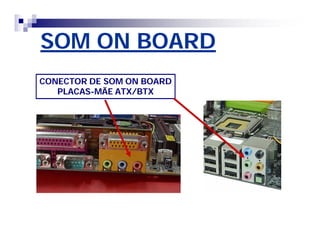

87. SOM ON BOARD
CONECTOR DE SOM ON BOARD
PLACAS-MÃE ATX/BTX

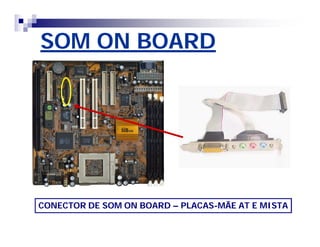

88. SOM ON BOARD
CONECTOR DE SOM ON BOARD – PLACAS-MÃE AT E MISTA

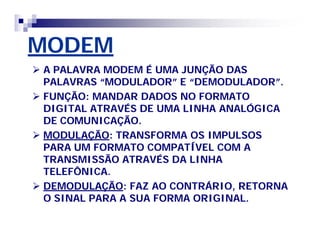

89. MODEM
 A PALAVRA MODEM É UMA JUNÇÃO DAS
PALAVRAS ““MODULADOR”” E ““DEMODULADOR””.
 FUNÇÃO: MANDAR DADOS NO FORMATO
DIGITAL ATRAVÉS DE UMA LINHA ANALÓGICA
DE COMUNICAÇÃO.
 MODULAÇÃO: TRANSFORMA OS IMPULSOS
PARA UM FORMATO COMPATÍVEL COM A
TRANSMISSÃO ATRAVÉS DA LINHA
TELEFÔNICA.
 DEMODULAÇÃO: FAZ AO CONTRÁRIO, RETORNA
O SINAL PARA A SUA FORMA ORIGINAL.

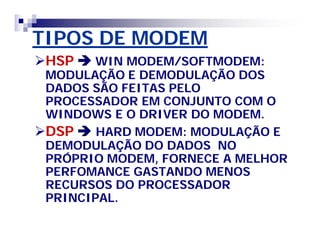

90. TIPOS DE MODEM
HSPWIN MODEM/SOFTMODEM:
MODULAÇÃO E DEMODULAÇÃO DOS
DADOS SÃO FEITAS PELO
PROCESSADOR EM CONJUNTO COM O
WINDOWS E O DRIVER DO MODEM.
DSP HARD MODEM: MODULAÇÃO E
DEMODULAÇÃO DO DADOS NO
PRÓPRIO MODEM, FORNECE A MELHOR
PERFOMANCE GASTANDO MENOS
RECURSOS DO PROCESSADOR
PRINCIPAL.

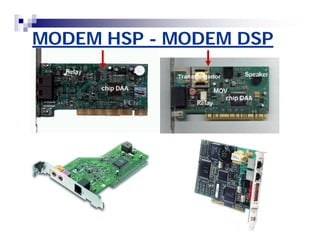

91. MODEM HSP - MODEM DSP

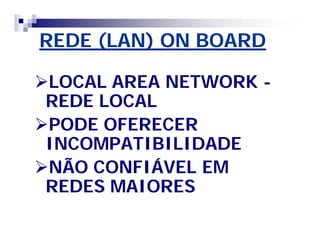

92. REDE (LAN) ON BOARD
LOCAL AREA NETWORK -
REDE LOCAL
PODE OFERECER
INCOMPATIBILIDADE
NÃO CONFIÁVEL EM
REDES MAIORES

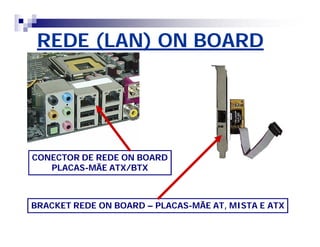

93. REDE (LAN) ON BOARD
CONECTOR DE REDE ON BOARD
PLACAS-MÃE ATX/BTX
BRACKET REDE ON BOARD – PLACAS-MÃE AT, MISTA E ATX

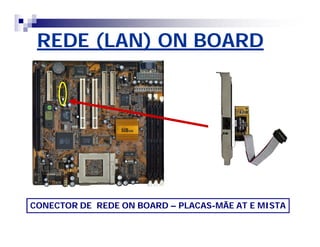

94. REDE (LAN) ON BOARD
CONECTOR DE REDE ON BOARD – PLACAS-MÃE AT E MISTA

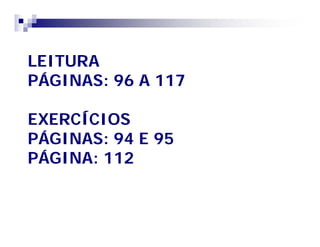

95. LEITURA
PÁGINAS: 96 A 117
EXERCÍCIOS
PÁGINAS: 94 E 95
PÁGINA: 112
